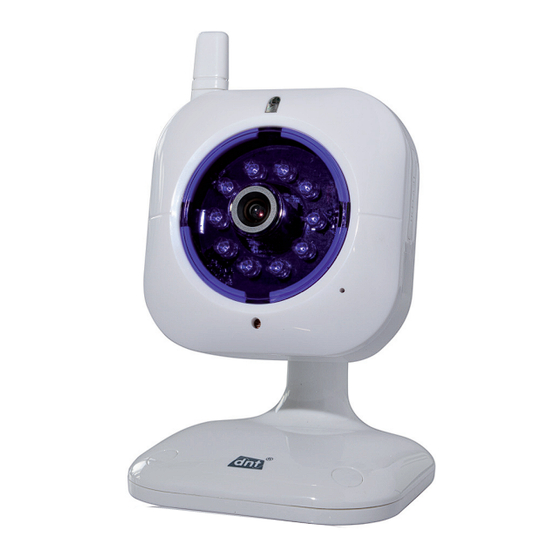

Inhaltszusammenfassung für DNT CamDoo Fix

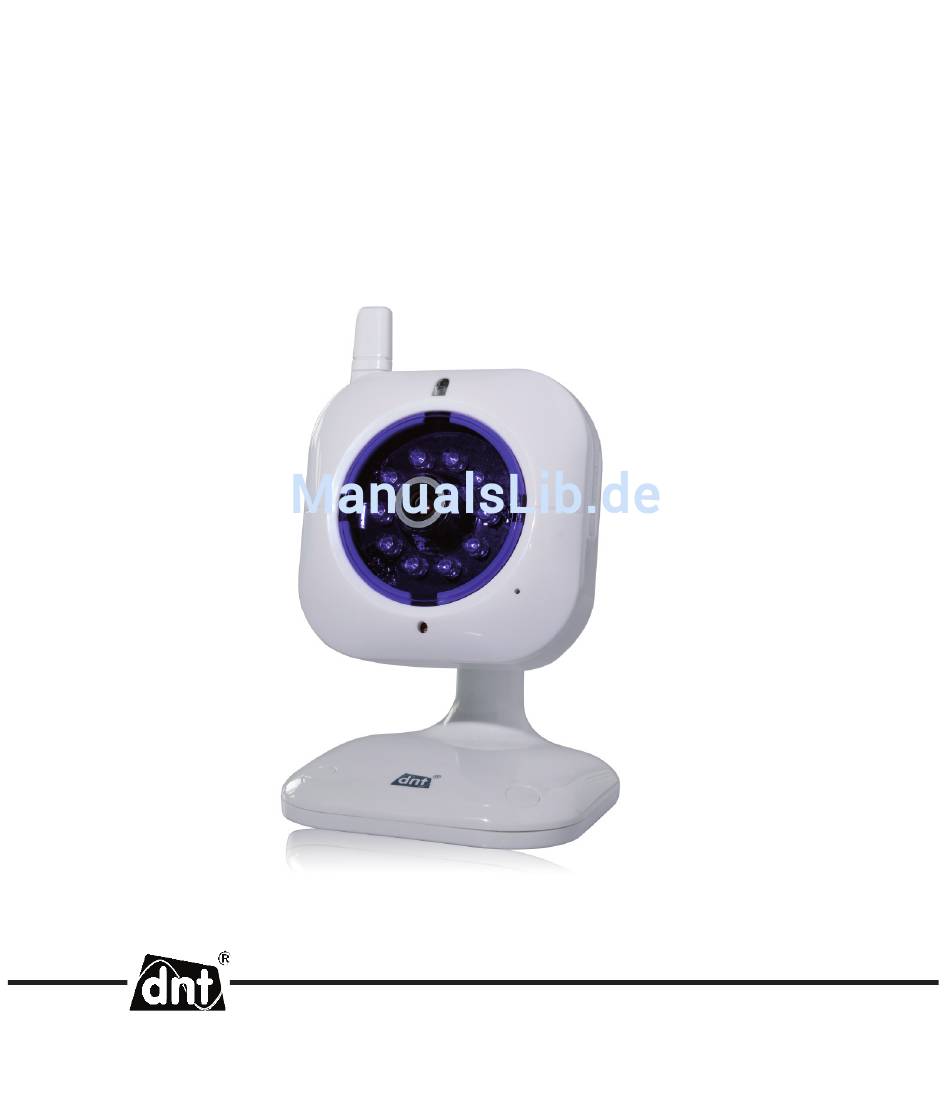

- Seite 1 CamDoo Fix Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Netzwerk einrichten ......15 WLan ..........16 UPnP ..........16 Inverkehrbringer: Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 Fax +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Änderungen vorbehalten - 2 -... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. Allgemeine Hinweise Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann das Gerät beschädigt werden. Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug. Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird. -
Seite 4: Systemvoraussetzungen
Lieferumfang Ihnen, sich an unser Service-Center zu wenden. Verpackungsmaterial Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Erstickungsgefahr! Reinigung und Pfl ege Bewahren Sie das Gerät immer an einem sauberen, trockenen Platz auf. Verwenden Sie zur Reinigung der Außenfl ächen ein trockenes, weiches Tuch. Systemvoraussetzungen Betriebssystem: MS Windows XP SP2/Vista/ Windows7 Administration bei Linux und MAC OS ausschließlich über den Webbrowser... -
Seite 5: Rückseite
Geräteansicht Geräteansicht WLAN-Antenne Netzwerkstatus Infrarot-LEDs Resettaster Kamera Audioausgang Mikrofon Stromversorgung Belichtungssensor Kamerafuß Rückseite LAN-Anschluss I/O-Anschluss für externen Sensor und Alarmausgang Belegung: 1 Ausgang A, potenzialfrei 2 Ausgang B, potenzialfrei 3 Alarmeingang, 4 GND (Masse) - 5 -... -
Seite 6: Installation
Geräteansicht Installation Vorbereiten des Kamerafußes Der Kamerafuß kann nicht nur als Standfuß benutzt werden, sondern auch für die feste Montage an der Wand oder Decke. Dazu sind 4 Befestigungslöcher zu öffnen, die im Auslieferzu- stand abgedeckt sind. Entfernen Sie die Gummifüße. Entfernen Sie die Kunststoffstopfen mit einem geeigneten Schraubendreher. -
Seite 7: Installation Der Software
Inbetriebnahme Installation der Software (Nur Windows) Legen Sie die CD in das Laufwerk und starten das Programm IPCamSetup.exe. Klicken Sie auf Next. Im nächsten Fenster klicken Sie erneut auf Next. Um die Installation zu beenden, klicken Sie auf Close. Installation der Kamera Die Kamera und der PC, auf dem die Software installiert ist, müssen sich im gleichen Netzwerk befi... -
Seite 8: Inbetriebnahme
Inbetriebnahme Sollte die Kamera im weiteren Verlauf der Inbetriebnahme nicht mehr auf Ihre Eingaben reagieren, kann sie auf Werkseinstellung zurückgesetzt werden. Biegen Sie dazu eine Büroklammer rechtwinklig auf und drücken damit die RESET-Taste für ca. 15 Sekunden. Finden IP-Adresse der Kamera im Netzwerk Zum Finden der Kamera gibt es 2 Möglichkeiten. -
Seite 9: Ip Camera Tool
Betrieb Die volle Funktionalität ist nur im Internet-Explorer verfügbar. IP Camera Tool Starten Sie das Programm auf dem Desktop. Das Programm sucht automatisch nach verfügbaren IP-Kameras im Netzwerk. Es gibt 3 mögliche Meldungen: 1. Keine IP Kamera gefunden. Nach zirka einer Minute erhalten Sie die Meldung “Not found IP Server”. - Seite 10 Betrieb Klicken Sie mit der linken Maustaste auf die Zeile, um den Eintrag zu markieren. Mit der rechten Maustaste auf der Zeile öffnet sich ein Pop- Up-Fenster. Wählen Sie Network Confi guration, um die Netzwerkeinstellungen zu bearbeiten. Wenn der Router als DHCP-Server arbeitet, machen Sie einen Haken bei Obtain IP from DHCP server.
-
Seite 11: Web-Benutzeroberfl Äche
Web-Benutzeroberfl äche In beiden Fällen öffnet sich ein Dialog zur Auswahl des Datei- namens. Die Firmware sollten Sie nur updaten, wenn eine Not- wendigkeit besteht. Refresh Camera list Aktualisierung der Kamera-Liste Flush Arp Buffer Wenn Kabelnetzwerk und Drahtlosnetzwerk des Gerätes beide feste IP-Adressen besitzen, so kann möglicherweise ein Konfl... -
Seite 12: Bedien- Und Statuselemente
Web-Benutzeroberfl äche Die Erklärung des Web-Interfaces erfolgt anhand des Internet Explorers. Menü für Aufnahme und Wieder- gabe. Menü Einstellen Kamera. Live Video Anzahl/Status aktiven Kameras Bedien- und Statuselemente Wiedergabe des Live-Videos Live-Video stoppen Ein Bild vom Live-Video machen Aufnahme manuell starten. Das Kamerasymbol ändert während der Aufnahme seine Farbe in Rot. -
Seite 13: Live-Video
Web-Benutzeroberfl äche Helligkeit und Kontrast einstellen Am unteren Fensterrand erhalten Sie für jede angeschlossene Kamera einen Status: Keine Kamera an diesem Kanal angeschlossen Eine Kamera ist angeschlossen und arbeitet normal Kamera nimmt auf Die Kamera ist als Multi-Gerät eingetragen, arbeitet aber nicht korrekt bzw. ist nicht korrekt angemeldet. -
Seite 14: Software-Update
Web-Benutzeroberfl äche Sie auf die Kamera, z.B. zweite Kamera, und dann auf die Kamera in der Liste. Die Daten werden dann automatisch eingetragen. Wahlweise können Sie die Kameras manuell eintragen. Manuelle Erfassung einer Kamera Name: Geben Sie der Kamera einen eindeutigen Namen (Alias). -
Seite 15: Neustart
Web-Benutzeroberfl äche Neustart Mit diesem Menü-Punkt wird ein Neustart der Kamera durchgeführt. Netzwerk Unter Netzwerk können alle Netzwerk-einstellungen vorgenommen werden. Dazu gehören IP-Konfi guration, WLan, ADSL, UPnP und DDNS. IP-Konfi guration Wenn ein DHCP-Server die Adressen im Netzwerk automatisch vergibt, das ist in der Regel Ihr Router, dann setzen Sie den Haken hinter Beziehen der IP vom DHCP Server. -
Seite 16: Wlan
Web-Benutzeroberfl äche WLan Klicken Sie 2 mal auf Scannen. In der Listbox erhalten Sie eine Übersicht der verfügbaren WLan-Netze. Klicken Sie auf Aktiviere WLan. Zur Übernahme der Daten machen Sie einen Doppelklick auf einen Eintrag in der Liste. Abschließend tragen Sie unter WLan- Schlüssel (Share key) den Netzwerkschlüssel ein und klicken auf bestätigen. -
Seite 17: Dyndns Einrichten
Web-Benutzeroberfl äche die Portfreigabe vom dem Router anfordern, aktivieren Sie Automatische UPnP Freigabe benutzen und klicken auf Bestätigen. Wird diese Funktion von dem Router nicht unterstützt erhalten Sie eine Fehlermeldung. DDNS Die Kamera wird standardmäßig mit einer festen DynDNS-Adresse(DDNS) ausgeliefert. Diese Adresse fi... -
Seite 18: Audio-Video-Einstellungen
Web-Benutzeroberfl äche Hersteller-Domain Domainname vom Hersteller-DynDNS-Service Die nachfolgenden Einstellungen sind nur zu machen, wenn der Hersteller-DynDNS-Service nicht benutzt werden soll, bzw. Sie bereits einen DynDNS-Accout haben. DDNS Service Wahl des DynDNR-Anbieters. Bei der Auswahl Kein, erfolgt die automatische Anmeldung beim Hersteller-DynDNS-Service. DDNS Benutzername Benutzername Ihres DynDNS-Accounts DDNS Passwort... -
Seite 19: Systemeinstellungen
Web-Benutzeroberfl äche Systemeinstellungen Bei Systemeinstellungen erhält man Informationen über die Kamera(Info) und den Kameranamen. Weiterhin kann man Datum&Zeit einstellen und Benutzer einrichten. Die Anzeige Einstellungen, Sichern/Wiederherstellen, Log-Datei und MSN-Einstellungen sind weitere Punkte. Info Anzeigen Kamerainformationen, Kamera ID, Firmware-Version, Web UI-Version und Kamera-Name. -
Seite 20: Benutzerverwaltung
Web-Benutzeroberfl äche Möchten Sie Datum/Uhrzeit über das Internet einstellen, machen Sie die folgenden Schritte: Wählen Sie die Zeitzone aus. Für Deutschland ist das GMT+01:00 und machen Sie einen Haken bei Sync mit NTP Server. Der NTP Server ist i.d.R. auf time.nist.gov voreingestellt. Sie können auch einen anderen Server auswählen. -
Seite 21: Sichern/Wiederherstellen
Web-Benutzeroberfl äche Audio-Video, Videorate, Aufl ösung, Bildhelligkeit und -Kontrast und Modus. Betrachter: Der Betrachter hat Zugriff auf folgende Menüpunkte: Bilddarstellung , Anzeigeeinstellungen Anzeigeeinstellungen legt das Verhalten der Netzwerkstatus-LED fest. Dabei gibt es 3 Auswahlmöglichkeiten: 1. Blinkt, wenn mit dem Netzwerk verbunden; Aus, wenn nicht verbunden. 2. -
Seite 22: Mail-Service Einrichten
Web-Benutzeroberfl äche MSN-Einstellungen Bevor Sie MSN-Einstellungen eingeben, machen Sie die Portfreigabe. Danach können Sie die Einstellung in der MSN Body-Liste vornehmen. Prüfen Sie abschließend im Bereich System > Info, ob die EInstellungen funktionieren. Sonstiges Unter Sonstiges fi nden Sie Einstellung des EMail-Versands, des FTP-Zugriffs, der Alarmierung und des Speicherpfads. - Seite 23 Web-Benutzeroberfl äche Ob und wann Ihre Kamera Emails versendet, hängt von den Einstellungen im Untermenü Alarm ab (siehe Alarm-Einstellungen). Sender Tragen Sie die Email-Adresse des EMail-Kontos des Absenders bzw. der Kamera ein. Empfänger1-4 Die Email-Adressen, an die bei einer Alarmierung eine Email verschickt werden soll.
-
Seite 24: Ftp-Service Einrichten
Web-Benutzeroberfl äche FTP Service Sollen die Bilder im Alarmfall nicht per Email verschickt, sondern auf einem Server gespeichert werden, sind alternativ Eingaben zum FTP-Server zu machen. Ob und wann Ihre Kamera die Bilder zum FTP-Server sendet, hängt von den Einstellungen im Untermenü Alarm ab (siehe Alarm-Einstellungen). FTP Server Eingabe der Server-Adresse FTP Port... -
Seite 25: Alarmeinstellungen
Web-Benutzeroberfl äche 1. FTP-Servername nicht korrekt. 2. Netzwerkfehler 3. Fehler beim Server. 4. Falscher Benutzername und Passwort. 5. Kein Zugriff auf den Ordner. Stellen Sie sicher, dass der Ordner existiert und Sie Schreibrechte besitzen. 6. Fehler beim PASV-Modus. Stellen Sie sicher, dass der Server den PASV-Modus unterstützt. - Seite 26 Web-Benutzeroberfl äche Alarmeingang aktiviert An den Alarmeingang können geeignete Sensoren angeschlossen werden, die ein Triggersignal zum Auslösen eines Alarms liefern. Das können u.a. PIR Bewegungsdetektoren, Infrarot- Detektoren, Rauchmelder und weitere Geräuschdetektoren sein. - 26 -...
- Seite 27 Web-Benutzeroberfl äche Bewegungserkennung aktiviert Um die Bewegungserkennung zu aktivieren, machen Sie einen Haken in das Kästchen auf der rechten Seite. Ist der Haken gesetzt, können weitere Einstellungen gemacht werden: Bewegungserkennung Empfi ndlichkeit Zum Einstellen der Triggerschwelle für das Auslösen des Alarms: 1 bedeutet geringe Empfi...
- Seite 28 Web-Benutzeroberfl äche IO Linkage bei Alarm Aktiviert den Alarmausgang z.B. zum Anschluss eines externen Alarmierungssystems oder Schaltgerätes. Der Schaltausgang wird für 60 Sekunden geschaltet. Dieser Wert kann nicht geändert werden. Output Level Bei Alarm wird der Alarmausgang entweder geschlossen (Hoch) oder geöffnet (Niedrig). Dieser Ausgang ist potentialfrei.
-
Seite 29: Speicherpfad
Web-Benutzeroberfl äche Speicherpfad Aufnahme Pfad Dieser Pfad wird für die Aufnahme via IE-Browser verwendet. Dorthin wird das Live-Video abgespeichert. Alarm Aufnahmepfad Wenn Sie mit dem Internet Explorer das Live-Video betrachten und der Alarmeingang und/ oder die Bewegungserkennung aktiv ist, so erfolgt eine automatische Aufnahme sobald ein Alarm oder eine Bewegung oder Geräusche erkannt wurden. -
Seite 30: Vertrauenswürdige Site Einrichten
Web-Benutzeroberfl äche Vertrauenswürdige Sites einrichten Unter Windows Vista und Windows 7 müssen Sie die IP-Adresse der Kamera unter “Vertrauenswürdige Seiten” als http- Seite eintragen. Öffnen Systemsteuerung Internetoptionen. Wählen Sie Sicherheit und dann Vertrauenswürdige Sites. Klicken Sie auf Sites. Tragen Sie die IP-Adresse der Kamera ein. - 30 -... -
Seite 31: Faqs
FAQs Wie kann ich aus dem Internet auf die Kamera zugreifen? Voraussetzung eines Zugriffes über das Internet ist neben einer korrekten Netzwerk-Einstellung die richtige Konfi guration Ihres Routers. Dieser muss so eingestellt sein, dass der verwendete (TCP-)Port der Kamera auf die interne IP-Adresse der Kamera weitergeleitet wird. Wenn in Ihrem Router und Ihrer Kamera UPnP aktiviert ist, so wird diese Port-Weiterleitung automatisch eingestellt. -
Seite 32: Technische Daten
Technische Informationen Technische Daten Bildsensor Sensor 1/4” Color CMOS Sensor Aufl ösung 640 x 480 Pixels (300k Pixels) IR Linse f: 6mm, F 2.0 Betrachtungswinkel min. Beleuchtung 0.5Lux @ F2.0 Video/Image Setting Video-Kompression MJPEG Video-Komprimierung Bildwiederholrate 15fps(VGA), 30fps(QVGA) Aufl ösung 640 x 480(VGA), 320 x 240(QVGA) Bildlagenänderung Vertical / Horizontal... - Seite 33 Systemvoraussetzungen Betriebssystem Windows XP SP2, Windows Vista, Windows 7, MAC OS 10.5 oder höher 2.0GHZ oder höher oder vergleichbare AMD CPU Speicher 256MB oder höher Grafi k-Karte Speicher 64M oder höher Browser IE6.0, IE7.0, IE8.0, Firefox, Safari, Google chrome. - 33 -...
-
Seite 34: Ce-Erklärung
Declaration of Conformity Hiermit erklärt dnt GmbH, dass sich das Gerät CamDoo Fix in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 1999/5/EG(R&TTE) , 2004/104/EC(EMV), 2006/95/EC(LVD) und 2009/125/EC(ErP) befi ndet und in der Serie entsprechend gefertigt wird. -
Seite 35: Garantiebedingungen
Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garan- tiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpfl ichtet. 2. - Seite 36 CamDoo Fix Garantiekarte Warranty card Carte de garantie Garantiekaart Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Serien Nr. Serial no. N° de série Seienr.
