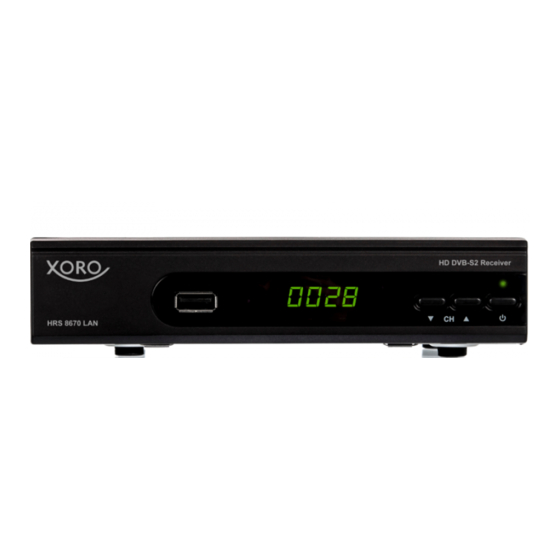

- Seite 1 HRS 8670 LAN HD DVB‐S2 Receiver HRS 2670 LAN DVB‐S2 Receiver Bedienungsanleitung Aktuelle Geräte-Software und Handbücher finden Sie im Download-Bereich auf www.xoro.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis (DE) Sicherheitshinweise Kundendienst und Umwelt Lieferumfang/Anschlüsse und Bedienelemente Fernbedienung Anschluss an den Fernseher Anschluss an das Netzwerk Anschluss an die Satellitenempfangsanlage Anschluss an die Hi-Fi Anlage Verbinden von USB-Geräten Installation Antenne und Suchlauf Sendersuche Tägliche Bedienung EPG (Elektronischer Programmführer) Rekorder* USB Media Player Einstellungen... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. - Seite 5 Sicherheitshinweise • Eine Außenantenne darf nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann. • Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
-
Seite 6: Kundendienst Und Umwelt
Rahmen der Gewährleistung behoben. • Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen, Feuer oder anderen Fehlfunktionen führen. Kontakt mit dem XORO-Kundendienst aufnehmen: Per Telefon: 04161 - 800 24 24 (Mo-Fr, 11.00Uhr bis 17.00Uhr) Per eMail:support@ersservice.de ERS GmbH Elektronik Repair Service... -
Seite 7: Lieferumfang/Anschlüsse Und Bedienelemente
Lieferumfang/Anschlüsse Lieferumfang Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind: • XORO Satellitenreceiver • Fernbedienung • Bedienungsanleitung Hinweise: • Das Gerät darf nur mit dem original Zubehör verwendet werden. • Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben. - Seite 8 Anschlüsse/Fernbedienung Anschlüsse und Bedienelemente - Rückseite Antenneneingang (F-Buchse) Oben: Netzwerkanschluss (RJ45-Buchse), Unten: USB-Anschluss Rückseite (siehe Seite 12) Digitaler Audioausgang (S/PDIF koaxial) HDMI-Ausgang SCART-Ausgang Netzkabel Fernbedienung • Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-).
-
Seite 9: Fernbedienung
Fernbedienung Tastenbeschreibung POWER (Gerät ein-/ausschalten) Mute (Ton stummschalten) GOTO (Zu einer bestimmten Wiedergabezeit springen, SAT-IP Server ein-/ausschalten) RPT/REPEAT (Wiederholungsmodus bei Wiedergabe ändern) SUB-T (Untertitel aufrufen) AUDIO (Tonspuren wechseln) (Bildsuchlauf rückwärts/vorwärts) I (Vorherige/nächste Datei) (Wiedergabe starten/fortsetzen) || (Wiedergabe pausieren/Timeshift*) (Wiedergabe stoppen/Media Player aufrufen) (Aufnahme*) ROT/PVR (Rote Funktionstaste, Aufnahmeliste anzeigen*) GRÜN/V-FORMAT (Grüne Funktionstaste, HDMI-Auflösung ändern) -
Seite 10: Anschließen
Anschließen Anschluss an den Fernseher Vorbereitung: • Stellen Sie sicher, dass alle Geräte ausgeschaltet und von dem Stromnetz getrennt sind. • Lesen Sie die Bedienungsanleitung des Fernsehers und anderer Zubehörgeräte und beach- ten Sie die Sicherheitshinweise. • Verbinden Sie das Netzkabel zuletzt mit einer gut zugänglichen Steckdose. Der Receiver kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCART- Eingang verbunden werden. -
Seite 11: Anschluss An Die Satellitenempfangsanlage
Anschließen Anschluss an die Satellitenempfangsanlage Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des Receivers. Hinweise: • Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang. • Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen. •... -
Seite 12: Verbinden Von Usb-Geräten
• XORO HWL 155N USB-WLAN-Stick Hinweise: • Der USB-WLAN-Stick XORO HWL 155N gehört nicht zum Lieferumfang des Receivers und muss separat erworben werden. Lesen Sie auf Seite 30, wie Sie den Receiver für die Verwendung einer WLAN-Verbindung einrichten. • Die Funktion "Live Stream" (SAT-IP) steht über USB-WLAN nicht zur Verfügung. -
Seite 13: Erstinstallation
Haben Sie sich entschieden, die vorprogrammierte Liste nicht zu verwenden, erscheint das Menü "Antenne und Suchlauf" auf dem Bildschirm. *Sollte das Gerät nach dem ersten Einschalten nicht das Menü "XORO Installation" anzeigen, lesen Sie bitte auf Seite 30 nach, wie Sie das Gerät wieder in den Auslieferzustand zurückversetzen. -
Seite 14: Antenne Und Suchlauf
Erstinstallation Antenne und Suchlauf - Vorbereitung Vorbereitung: Um einen Sendersuchlauf erfolgreich durchführen zu können, müssen Ihnen einige Informationen zu Ihrer Empfangsanlage bekannt sein: • Auf welchen Satelliten ist ihre Antenne ausgerichtet? • Verfügen Sie über mehrere Antennen oder eine Antenne mit mehreren LNB müssen Sie wissen, welche Art von Umschalter (Toneburst oder DiSEqC) Sie verwenden und an wel- chem Anschluss welche Antenne/LNB angeschlossen ist. - Seite 15 Erstinstallation Antenne und Suchlauf - Vorgehensweise • Wählen Sie mit den Tasten ▲/▼ den ersten Satelliten aus, den Sie einrichten wollen. • Drücken Sie die Taste OK. Ein Haken erscheint vor dem gewählten Satelliten. Der Haken bewirkt, dass der Satellit beim folgenden Sendersuchlauf berücksichtigt wird. •...
- Seite 16 Erstinstallation Antenne und Suchlauf - Erklärung der Parameter LNB Typ Wählen Sie aus, welche Oszillatorfrequenz ihr LNB verwendet. Den korrekten Wert entnehmen Sie bitte dem Handbuch Ihres LNB. (Standard: 09750/10600) Sollten Sie über eine Unicable/SCR EN50494 Emp- fangsanlage verfügen, wählen Sie bitte den LNB Typ Unicable (A oder B, bei einer Unicable-Anlage für den Empfang eines Satelliten ist A in der Regel die...
-
Seite 17: Sendersuche
Erstinstallation Sendersuche Nach dem Drücken der BLAUEN Taste im Menü "Antenne und Suchlauf" erscheint das Fernster "Sendersuche". In diesem Fenster können Sie drei Einstellungen verändern, die das Suchergebnis beeinflussen: Suchmodus: • Standard: Der Receiver verwendet in der Firmware hinterlegte Listen, um Sender zu finden. Dieser Suchvorgang ist schnell, Sender auf zukünftig neuen Transpondern werden aber nicht gefunden. -
Seite 18: Tägliche Bedienung
Tägliche Bedienung Wichtige Tasten und deren Funktionen Senderwechsel Mit den Tasten CH▲/CH▼ können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die Sendernummer auch direkt eingeben. Senderliste Rufen Sie die Senderliste durch das Drücken der OK Taste auf. ▲/▼... - Seite 19 Tägliche Bedienung Wichtige Tasten und deren Funktionen Tonspur/Sprache wählen Einige Fernsehsender übertragen mehrere Tonspuren. Mit der AU- DIO Taste blenden Sie das Menü zum Wechsel der Tonspur ein. Wählen Sie mit den Tasten ▲/▼ die gewünschte Sprache bzw. das Audioformat aus. Bestätigen Sie Ihre Auswahl mit OK. Verlassen Sie das "Tonspur"-Menü...
-
Seite 20: Epg (Elektronischer Programmführer)
Tägliche Bedienung Wichtige Tasten und deren Funktionen Elektronischer Programmführer Drücken Sie die EPG Taste, der elektronische Programm- führer wird angezeigt. Timer für gewählte Sendung pro- grammieren Zeigt die Timer-Liste an ▲/▼ Sendung auswählen ◄/► Sender umschalten EXIT EPG ausblenden Timerprogrammierung Wenn Sie in der EPG-Anzeige die OK Taste nach Aus- wahl einer Sendung drücken, wird diese in die Timer- programmierung übernommen. -
Seite 21: Rekorder
Hinweis: Der Receiver verfügt nur über ein Empfangsteil (Tuner). Daher kann während der Aufnahme nicht beliebig auf andere Sender umgeschaltet werden. Möchten Sie während der Aufnahme um- schalten, benötigen Sie einen XORO-Receiver mit TWIN-Tuner (zwei Empfangsteile) und eine ent- sprechend ausgebaute Empfangsanlage. -
Seite 22: Xoro Media Player
MENU Taste. Drücken Sie so oft die ◄/► Tasten, bis das Menü "USB und Apps" angezeigt wird. Drücken Sie die ▼ Taste bis die Option "XORO Media Player" hervorge- hoben wird. Bestätigen Sie mit der OK Taste die Aus- wahl. - Seite 23 XORO Media Player Wiedergabe - Foto Vergrößern bzw. verkleinern Bildes GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn GELB Rotation des Bild um 90° im Uhrzeigersinn Wiedergabe - Film AUDIO Tonspuren wechseln (nur bei bestimmten Videodateien) SUB-TITLE Untertitel anzeigen (nur bei bestimmten Videodateien)
- Seite 24 XORO Media Player Video Codec Auflösung Profil Container MPEG1 1080P@30fps MP@HL MPEG, MPG, TS MPEG2 1080P@30fps Simple Profile, AVI, MKV Advanced Simple Profile @Level5 Xvid 1080P@30fps h.264 1080P@30fps Main Profile, AVI, MKV, MP4, TS High Profile @Level 4.2 Hinweise: GMC wird nicht unterstützt. Max. Bitrate: 40Mbit/sec. Seitenverhältnis: 4/3, 16/9 Irrtum und technische Änderungen vorbehalten.
-
Seite 25: Einstellungen
Einstellungen Hauptmenü Das Hauptmenü des Receivers rufen Sie über die MENU Taste auf. Die Untermenüs sind: • Sender • Bildausgabe • Sendersuche • Zeit • Präferenzen • System • USB und Apps Sender Hinweis: Die Standard-PIN ist 000000. Sollten Sie die PIN gerändert und vergessen haben, geben Sie die Master-PIN 888888 ein. - Seite 26 Einstellungen Sender Sperren Der Receiver fragt nach der PIN, bevor ein gesperrter Sender angeschaut werden kann. • Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie sperren möchten. • Drücken Sie die GELBE Taste, der Sender wird für das Sperren markiert. •...
-
Seite 27: Bildausgabe
Einstellungen Sender Sortieren Mit dieser Option können Sie die Sender nach den Vorgaben (Verschlüsselung, Frequenz usw.) in- nerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren. Verlauf Diese Einstellung verändert die Funktion der RECALL-Taste. Ist die Funktion "Verlauf" ausge- schaltet, wechselt das Receiver beim Drücken der Taste RECALL zurück zum zuletzt angeschauten Sender. -
Seite 28: Sendersuche
Einstellungen Bildausgabe Informationsanzeige Diese Einstellung bestimmt, wie lange die Informationsanzeige (Sendername/-nummer usw.) nach dem Senderwechsel angezeigt wird. Transparenz Diese Einstellung beeinflusst die Durchsichtigkeit der Bildschirmmenüs und Informationsanzeigen. Sendersuche Antenne und Suchlauf siehe Seite 14. Senderliste sichern/laden Mit dieser Funktion können Sie Ihre Senderliste auf einem USB-Speichergerät sichern (exportieren) und zu einem späteren Zeitpunkt wieder auf dem Receiver installieren (importieren). -
Seite 29: Präferenzen
Einstellungen Präferenzen OSD-Sprache Wählen Sie aus, in welcher Sprache die Bildschirm- menüs angezeigt werden sollen. Untertitelsprache Wählen Sie die bevorzugte Sprache für Untertitel. Tonspur Wählen Sie die bevorzugte Sprache für Tonspuren. Digital-Audio Mit dieser Option bestimmen Sie, in welchem Format das Audio-Signal am S/PDIF (COAXIAL) und am HDMI Ausgang zur Verfügung steht: •... -
Seite 30: Software Aktualisieren
Informationen Mit dieser Option können Sie Informationen über Software und Hardware anzeigen lassen. Software aktualisieren Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Aktualisierungsanleitung bereitgestellt. Bitte installieren Sie keine Firmware, welche Sie von anderen Internetseiten herunter geladen haben. -
Seite 31: Sat-Ip
Netzwerk zu erkennen. Geräte oder Apps (für Smartphone, PC oder Tablet PC), die mit dem SAT>IP-Protokoll kompatibel sind, können den Receiver dann erkennen. Beachten Sie die Anleitung zu Ihrem SAT>IP- kompatiblen Gerät/App, um die Verbindung mit dem Receiver herzustellen. Bei- spiel: Netzwerkkabel Tablet oder XORO‐Receiver Netzwerkkabel Router oder WLAN Smartphone mit SAT>IP‐App ... - Seite 32 SAT-IP nicht zur Verfügung. • XORO stellt keine SAT>IP-Apps zur Verfügung. Bitte beachten Sie, dass der XORO- Kundendienst bei der Installation und Bedienung von Apps anderer Anbieter keine Hilfestel- lung leisten kann. Bitte wenden Sie sich bei Problemen an den Anbieter der SAT>IP-App.
-
Seite 33: Usb Und Apps
Einstellungen USB und Apps XORO Media Player Über diese Option gelangen Sie zu dem USB Media Player (siehe Seite 22 ff). Fotoeinstellungen Mit diesen Einstellungen bestimmen Sie, wie Fotos angezeigt werden. Anzeigedauer Die Einstellungen bestimmt, wie lange ein einzelnes Bild während einer Diashow angezeigt wird. -
Seite 34: Apps: Wetter, Rss-Reader, Dlna
Auf dem Receiver sind Internet- und Netzwerk-Apps vorinstalliert. Es ist nicht möglich, weitere Apps zu installieren. Neue Apps stehen evtl. im Rahmen eines Firmware-Updates zur Verfügung. Besuchen Sie www.xoro.de/downloads, um sich über die Firm- ware-Updates zu informieren. Wetter/RSS-Reader Beachten Sie bezüglich der Bedienung der Apps die Anzeigen und Bedienhinweise auf dem Fern- sehbildschirm. - Seite 35 Einstellungen USB und Apps DMR (Renderer) Der "Digital Media Renderer" gibt Multimedia-Dateien wieder, die von einem DLNA-kompatiblen Gerät (PC-Software, Smartphone, Tablet PC usw.) an den Receiver übertragen werden. Die Dateien werden auf Zuspiel-Gerät ausgewählt über Funktionen "Wiedergeben auf" an den Receiver übertragen. DMR steht nur zur Verfügung, solange die Funktion aktiviert ist.
-
Seite 36: Problembehandlung
Problembehandlung Technischer Kundenservice für XORO-Geräte: siehe Seite 6 Symptom Ursache/Lösung Receiver schaltet • Kurzschluss oder Überlast auf Antennenleitung oder USB-Buchsen über- nicht ein. LED blinkt. lastet. Bitten versuchen Sie, ob der Receiver nach dem Abtrennen vom Antennen- bzw. USB-Kabeln startet. -
Seite 37: Spezifikationen/Modelle Und Funktionen
Feuchtigkeit < 90% (nicht kondensierend) * Abhängig vom Energiebedarf der angeschlossenen USB-Geräte und Antennenanlage bis max. 20W. Irrtum und technische Änderungen vorbehalten. Modelle und Funktionen HRS 2670 LAN HRS 8670 LAN Entwickelt für HD-TV nein USB-Aufnahme und nein Timeshift Audio-... -
Seite 38: Gewährleistungsbedingungen
Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen. Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/ oder telefonisch (s.u.) Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kauf-... - Seite 39 MAS Elektronik AG Weidegrund 3 21614 Buxtehude Deutschland Telefon: 04161 800 24 24 (Mo.-Fr. 11:00Uhr - 17:00Uhr) Fax: 04161 800 24 61 www.xoro.de 12815...
