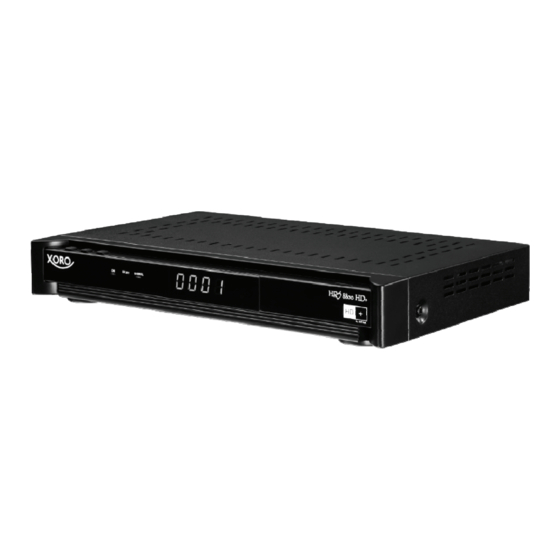

- Seite 1 HD Satellitenreceiver HRS 8800 HD+ Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Recycling Informationen Lieferumfang/Eigenschaften Bedienelemente und Anschlüsse Fernbedienung Anschließen Anschluss an den Fernseher Anschluss an die Satellitenempfangsanlage Anschluss an die HI-FI Anlage Verbinden von USB Massenspeichergeräten Ein- und Ausschalten Bedienung der Bildschirmmenüs Erstinstallation Tägliche Bedienung Elektronischer Programmführer (EPG) Rekorder Sofortaufnahme und Time Shift Timer programmieren, ändern und löschen Aufnahmen abspielen und löschen... -
Seite 3: Sicherheitshinweise
Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden. Satellitenempfangsanlage Der Xoro HRS 8800 HD+ ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsan- lage vorgesehen. • Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewähr- leisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren. - Seite 4 SICHERHEITSHINWEISE Stromversorgung Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an. Das Gerät kann nur mit der auf der Rückseite beschriebenen Span- nung betrieben werden. Sollten Sie die Spannung nicht kennen, fra- gen Sie bitte einen Elektriker. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
- Seite 5 SICHERHEITSHINWEISE Aufstellung Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Be- festigungen sollten nur nach den Herstellerinformationen ange- bracht werden oder von dem Hersteller bezogen werden. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw.
- Seite 6 Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigaretten rauch werden nicht im Rahmen der Gewährleistung behoben. Kontakt mit dem Xoro-Kundendienst aufnehmen: Per Telefon: 040 - 77 11 09 17 (Mo-Fr, 9.00Uhr bis 18.00Uhr) Per eMail:support@ersservice.de Per Fax: 040 - 76 73 35 15...
-
Seite 7: Recycling Informationen
Recycling Informationen Wiederverwertung von Elektrogeräten Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recylingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht. Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsor- gung elektronischer Geräte. -
Seite 8: Lieferumfang/Eigenschaften
Lieferumfang / Eigenschaften Lieferumfang Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind: • HRS 8800 HD+ • Fernbedienung • Bedienungsanleitung • HD+ Karte Hinweise: • Das Gerät darf nur mit dem original Zubehör verwendet werden. • Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. -
Seite 9: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Ein-/Auschalten (Bereitschaft, entspricht der POWER-Taste auf der Fernbedienung) Zum vorhergehenden Programm umschalten Zum nächsten Programm umschalten Statusanzeigen: ON: Eingeschaltet ST.BY: Bereitschaftsbetrieb SIGNAL: Empfang OK LED-Anzeige (grün): Zeigt im eingeschalteten Zustand die Programmnummer an Schacht für HD+ Karte (unter der Abdeckung) Antenneneingang Ausgang Digitaler Audioausgang (S/PDIF koaxial) -
Seite 10: Fernbedienung
Fernbedienung Einlegen der Batterien Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-). Schieben Sie die Batterieklappe wieder auf . Richten Sie die Fernbedienung immer auf den Receiver. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60°... - Seite 11 Fernbedienung Bereich 1 POWER (Gerät Ein-/Ausschalten) USB (Aufnahmen wiedergeben) Zifferntasten (0-9, Zahleneingabe) AUDIO (Tonspuren wechseln) SUB-T (Untertitel aufrufen) Bereich 2 FARBTASTEN (Menüfunktionen aufrufen) FAV (Favoritenlisten anzeigen) CH+/CH- (Programme umschalten) VOL+/VOL- (Lautstärke ändern) TON AUS (Ton aus-/einschalten) Bereich 3 EPG (Elektronische Programmzeitschrift aufrufen) TXT (Videotext einblenden) INFO (Informationen anzeigen) EXIT (Menü...
-
Seite 12: Anschließen
Anschließen Anschluss an den Fernseher Vorbereitung: • Stellen Sie sicher, dass alle Geräte ausgeschaltet und von dem Stromnetz getrennt sind. • Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie die Sicherheitshinwei- • Verbinden Sie das Netzkabel zuletzt mit einer gut zugänglichen Steckdose. Der HRS 8800 HD+ kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCART-Eingang verbunden werden. -
Seite 13: Anschluss An Die Satellitenempfangsanlage
Anschließen Anschluss an die Satellitenempfangsanlage Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des HRS 8800 HD+ Hinweise: • Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang. • Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen. •... -
Seite 14: Verbinden Von Usb Massenspeichergeräten
Anschließen Verbinden von USB Massenspeichergeräten Der USB Anschluss befindet sich an der Rückseite des HRS 8800 HD+. Folgende USB-Geräte werden unterstützt: • USB Massenspeichergeräte • Max. Kapazität: 1TB • Dateisysteme: FAT16, FAT32 Anschluss von USB-Speichergeräten: Verbinden Sie das USB-Speichergerät mit der USB-Buchse auf der Rückseite des Receivers. Die Meldung "USB-Speichermedium wird verbunden…"... -
Seite 15: Ein- Und Ausschalten
Ein- und Ausschalten 1) Netzschalter Der Netzschalter befindet sich auf der Rückseite des Gerätes. Bewegen Sie den Schalten in Position 1, um den Receiver einzuschalten. 2) Statusleuchten an der Vorderseite Während des Startvorgangs leuchten die grüne LED (ON) und die rote LED (ST.BY) abwechselnd auf. -
Seite 16: Bedienung Der Bildschirmmenüs
Bedienung der Bildschirmmenüs Viele Funktionen und Einstellungen des HRS 8800 HD+ werden über Bildschirmmenüs bedient. Auf den folgenden Seiten werden die Grundlagen zur Benutzung der Bildschirmmenüs anhand von Be- spielen beschrieben. • Drücken Sie während des Fernsehens die Taste MENU auf der Fernbedienung, um das Hauptmenü... - Seite 17 Bedienung der Bildschirmmenüs • Mit der Taste EXIT blenden Sie das Bildschirmmenü aus und kehren zum Fernseh- bild zurück. • Einige Bildschirmmenüs bieten weitere Funktionen, die über die Farbtasten auf der Fernbe- dienung aufgerufen werden können. • Bevor der Receiver gewisse Aktionen durchführt, müssen Sie Sicherheitsabfragen beantwor- ten.
- Seite 18 Bedienung der Bildschirmmenüs • Einige Menüpunkte erfordern die Eingabe von Zahlen. Benutzen Sie die Zifferntasten 0-9 zur direkten Eingabe von Zahlen. Bestätigen Sie Ihre Eingabe mit der Taste OK. Eingabemarke • Müssen Buchstaben eingegeben werden, blendet der Receiver eine Bildschirmtastatur ein. Verwenden Sie die Tasten ◄/►/▲/▼/OK, um Buchstaben auszuwählen.
-
Seite 19: Erstinstallation
Erstinstallation Der HRS 8800 HD+ ist ab Werk bereits mit einer Senderliste für den ASTRA Satelliten (19,2° OST) vorprogrammiert. Die vorgegebenen Antenneneinstellungen passen zu einem Großteil der Satelliten- empfangsanlagen in Deutschland und müssen nur in Ausnahmefällen geändert werden. Die HD+ Karte ist ebenfalls ab Werk in den Kartenleser eingelegt - durch die Wahl eines HD+ Senders aktivie- ren Sie die HD+ Karte für 12 Monate. -
Seite 20: Tägliche Bedienung
Tägliche Bedienung Wichtige Tasten und Funktionen Senderwechsel Mit den Tasten CH+/CH- können Sie den TV Sender wechseln. Über die Tasten 0-9 können Sie die Programmnummer auch direkt eingeben. Senderliste Rufen Sie die Senderliste durch das Drücken der OK Taste auf. Bedienung der Kanalliste: ▲/▼... -
Seite 21: Wichtige Tasten Und Deren Funktionen
Tägliche Bedienung Wichtige Tasten und deren Funktionen Tonspur/Sprache wählen Wenn Sie während des Fernsehens die AUDIO Taste auf der Fern- bedienung drücken, haben Sie Zugriff auf die Audioeinstellungen des TV Senders. In der Zeile "Audio Modus" legen Sie fest, ob Stereo- oder Mono- Ton ausgegeben werden soll. -
Seite 22: Elektronischer Programmführer (Epg)
Tägliche Bedienung Wichtige Tasten und deren Funktionen Elektronischer Programmführer (EPG) Beim ersten Betätigen der Taste EPG zeigt der HRS 8800 HD+ eine Tagesübersicht für das laufende Programm an. Verfügbare Funktionen: ◄/► Seitenweise blättern Nach einem zweiten Druck auf die Taste EPG wird eine Übersicht über mehrere Sen- der angezeigt. -
Seite 23: Rekorder
Rekorder Sofortaufnahme und Time Shift Für die Aufnahme- bzw. Time Shift Funktion müssen Sie ein USB Speichergerät anschließen (siehe Seite 16) Aufnahme Wenn Sie das aktuelle TV Programm einfach und schnell aufnehmen möchten, drücken Sie die REC● -Taste. Die Aufnahme startet sofort. Die Aufnahme endet immer automatisch nach zwei Stunden. -
Seite 24: Timer Programmieren, Ändern Und Löschen
Rekorder Timer programmieren, ändern und löschen Der HRS 8800 HD+ kann für die Aufnah- me zu einem späteren Zeitpunkt vorpro- grammiert werden. Auf Seite 24 wird beschrieben, wie eine Timer-Aufnahme aus dem EPG program- miert wird. Möchten Sie einen Timer manuell einge- ben oder bereits programmierte Timer ändern oder löschen, rufen Sie dazu das Hauptmenü... -
Seite 25: Aufnahmen Abspielen Und Löschen
Rekorder Timer programmieren, ändern und löschen Hinweise: • Startet eine Timer-Aufnahme, während sich der HRS 8800 HD+ im Stand By Modus befindet, schaltet sich das Gerät für die Aufnahme nicht vollständig ein. Die laufende Timeraufnahme wird durch die Anzeige "REC" im Displays an der Gerätevorderseite signalisiert. Sie können den Receiver ohne die Timer-Aufnahme zu beeinflussen mit der Taste POWER auf der Fern- bedienung einschalten. -
Seite 26: Bilder Anzeigen
Rekorder - Bilder Wiedergabe Verfügbare Funktionen: PAUSE || Wiedergabe pausieren (Standbild) PLAY ► Wiedergabe fortsetzen Schneller Vorlauf bzw. Rücklauf | / | Zeitlupe vor- bzw. rückwärts STOP■ Wiedergabe abbrechen INFO Wiedergabeposition und Aufnahmetitel anzeigen. Bilder anzeigen Der HRS 8800 HD+ kann Bilder (JPEG-Dateien) von USB-Speichergeräten wiedergeben. Beachten Sie bitte Seite 16 zum Anschluss von USB-Geräten, unterstützten Dateisystem usw. -
Seite 27: Software Update
Software Update Xoro veröffentlicht regelmäßig neue Software, um die Stabilität und Leistungsfähigkeit Ihres Recei- vers zu verbessern. Der Receiver kann neue Software direkt vom ASTRA 19.2° Satelliten herunterla- den. Es ist kein Computer und keine Internetverbindung erforderlich. Der Vorgang ist für Sie kosten- los. -
Seite 28: Einstellungen
Einstellungen Hauptmenü Drücken Sie die Taste MENU auf der Fernbedienung. Das Hauptmenü wird angezeigt. Bitte beachten Sie Seite 18 zur Bedienung der Menüfunktion. Information Systeminformation Diese Menü zeigt Informationen über die Hard- und Software des Recei- vers. Werkseinstellungen Diese Funktion löscht alle Einstellungen und Senderlisten und stellt den Auslieferzustand des Receiver wieder her. -
Seite 29: Installation
Einstellungen Installation Sendersuche • Wählen Sie in der Zeile "Satellit" aus, für welchen Satelliten der Sendersuchlauf erfolgen soll. Sollte der gewünschte Satellit nicht auswählbar sein, lesen Sie bitte auf Seite 34 nach, wie Sie neue Satelliten hinzufügen. • Verfügen Sie über eine drehbare Satellitenantenne mit Motor, wählen Sie bitte in der Zeile "Motorsteuerung"... - Seite 30 Einstellungen Installation • Die Zeile "nur Freie" bestimmt, ob der Suchlauf nur unverschlüsselte Sender (Einstellung "Ja") oder alle Sender (Einstellung "Nein") speichern soll. Wählen Sie "Nein", damit der Such- lauf verschlüsselte und HD+ Sender speichert. • Die Zeile "Programm Typ" legt fest, ob der Suchlauf nur Fernseh- (Einstellung "TV"), nur Radio- (Einstellung "Radio") oder alle Sender speichern soll.
-
Seite 31: Antennenkonfiguration
Einstellungen Installation Antennenkonfiguration Die Antennenkonfiguration muss nur in Ausnahmefällen geändert werden. Nur Erfahrene Nutzer sollten diese Einstellungen verändern. Wählen Sie zunächst den Satelliten aus, für dessen An- tenne/LNB Sie die Konfiguration ändern wollen. Fragen Sie den Installateur Ihrer Empfangsanlage nach den richti- gen Einstellungen. -
Seite 32: Satellitenliste
Programme Konzept: Der Xoro HRS 8800 HD+ kann 2500 TV- und 600 Radioprogramme speichern. Die Programmplätze 1-99 (Eigene TV-Liste) können von Ihnen frei belegt werden. Die Programmplätze 100-2500 (TV Hauptliste) verwendet der HRS 8800 HD+ zum Ablegen von Sendern während des Sendersuchlaufs. -
Seite 33: Programme Editieren
Einstellungen Programme Programme editieren Diese Menü erlaubt das Löschen und Bewegen von TV- und Radioprogrammen sowie die Verwal- tung von Favoriten- und der "Eigenen Liste 1-99". Verfügbare Funktionen: ▲/▼ Programm auswählen CH-/CH+ Seitenweise durch die Liste blättern TEXT Eigene Liste (Programme 1-99) anzeigen Favoritenlisten anzeigen/auswählen ◄/►... - Seite 34 Einstellungen Programme Beispiele: • Ein Programm in die "Eigene Liste (1-99)" legen − drücken Sie die Taste TEXT, um die "Eigene Liste" einzublenden. − wählen Sie mit den Tasten ▲/▼ ein Programm aus der Hauptliste aus. − drücken Sie die GRÜNE Taste. Das gewählte Programm wird zur "Eigenen Liste" hinzugefügt.
-
Seite 35: Systemeinstellungen
Einstellungen Systemeinstellungen Sprache In diesem Menü bestimmen Sie die bevorzugten Sprachen für unterschiedliche Funktionen: • OSD (Bildschirmmenü und Meldungen) • Audio (Sprache der Tonspur von TV-Sendern) • Untertitel • EPG (Elektronischer Programmführer) • Videotext Jugendschutz • Programm - Passwort geschützt Setzen Sie diese Einstellung auf "ein", damit im Menü... -
Seite 36: Zeiteinstellungen
Einstellungen Systemeinstellungen Zeiteinstellungen Damit der Receiver die korrekte Uhrzeit ermitteln kann, müssen Sie die Zeitzone einstellen, in der sich das Geräte gerade befindet. Wählen Sie dazu die Hauptstadt des Landes aus, in dem Sie den HRS 8800 HD+ gerade betreiben. Timer programmieren siehe Seite 26. - Seite 37 Einstellungen Systemeinstellungen • TV-Format Stellen Sie hier ein, ob Sie einen 16/9- oder 4/3-Fernseher verwenden. • Skalierung Diese Einstellung legt fest, wie der Receiver Sendungen darstellt, deren Bildseitenverhältnis von dem Ihres Fernsehers abweicht. -TV Skalierung: Der Receiver nimmt keine Anpassung des Seitenverhältnisses vor. Die Anpassung muss über die "Zoom"- oder "Format"-Einstellung am Fernseher vorgenommen werden.
-
Seite 38: Bilder - Aufnahmen
Einstellungen Bilder - Aufnahmen Aufnahmen siehe Seite 27. Bilder siehe Seite 28. USB-Gerät einrichten Dieses Menu ermöglicht das Anzeigen von Informationen, Formatieren und das sichere Entfernen von USB-Geräten. Das Menü kann nur dann geöffnet werden, wenn ein USB- Gerät angeschlossen und betriebsbereit ist (siehe Seite 16) Auf der rechten Seite werden Speicherkapazität, freier Spei- cher und Dateisystem der auf der linken Seite gewählten Partition angezeigt. -
Seite 39: Problembehebung
Problembehebung Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kunden- dienst kontaktieren. Technischer Kundendienst für Xoro: • Tel.: 040 77 11 09 17 • Fax: 040 77 73 35 15 • Internet: www.xoro.de/support Symptom Ursache und Lösung •... -
Seite 40: Spezifikationen
Spezifikationen Allgemein Stromversorgung AC 230 V mit 50/60Hz Stromverbrauch < 25Watt / < 1Watt Stand-By Abmessung (BxHxT) 280 x 190 x 40mm Gewicht 1,1kg (inkl. Fernbedienung) TV-Tuner Eingangsfrequenz 950 - 2150MHz Impedanz 75Ohm LNB Versorgung 13 / 18 V, max. 300mA Wellenform QPSK, 8PSK Symbolrate... -
Seite 41: Gewährleistungsbedingungen
Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen. Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/ oder telefonisch (s.u.) Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kauf-... -
Seite 42: Allgemeine Geschäftsbedingungen Hd
Allgemeine Geschäftsbedingungen HD+ 1 Geltungsbereich, Vertragsgegenstand und HD+ Karte 1.1 Diese allgemeinen Geschäftsbedingungen der HD PLUS GmbH mit Sitz in der Betastraße 1-10, 85774 Unterföhring („HD PLUS“) gelten ausschließlich für den HD+ Service. 1.2 HD PLUS überlässt dem Nutzer nach Maßgabe dieser allgemeinen Geschäftsbedingungen den Besitz an einem Datenträger („HD+ Karte“). Die auf der HD+ Karte gespeicherte Software bzw. - Seite 43 Allgemeine Geschäftsbedingungen HD+ 6 Freistellung Der Nutzer haftet gegenüber HD PLUS für die Einhaltung der in den Ziffern 4 und 5 aufgeführten Pflichten. Er stellt HD PLUS von sämtlichen Ansprüchen Dritter frei, die infolge einer schuldhaften Verletzung dieser Pflichten und/oder schädigender Handlungen des Nutzers gegen HD PLUS geltend gemacht werden und leistet Ersatz für darüber hinausgehende Schäden einschließlich der Kosten für eine eventuell erforderliche Rechtsver- folgung und -verteidigung.
-
Seite 44: Widerrufsbelehrung
Allgemeine Geschäftsbedingungen HD+ Widerrufsbelehrung Widerrufsrecht Sie können Ihre Vertragserklärung innerhalb von zwei Wochen ohne Angabe von Gründen in Textform (z. B. Brief, Fax, E-Mail) widerrufen. Die Frist beginnt nach Erhalt dieser Belehrung in Textform, jedoch nicht vor Vertragsschluss und auch nicht vor Erfüllung unserer Informationspflichten gemäß... - Seite 46 XORO by MAS Elektronik AG Pollhornbogen 19 21107 Hamburg Deutschland Tel: + 49(040) 77 11 09 17 Fax: + 49(040) 76 73 35 15 xoro@mas.de www.xoro.de...
