ANSCHLUSS DES PROJEKTORS
Dieser Projektor ist mit verschiedenen Eingangs/Ausgangsbuchsen und 3 Platinensteckplätzen für die Verarbeitung
verschiedenster Signale von Computern und Videogeräten ausgerüstet. Mit den 3 vorhandenen Steckplätzen ist die
Anpassung an beliebige Eingangssignalquellen durch einfaches Austauschen der Buchsenplatinen möglich. Wenden Sie
sich für die Buchsenplatinen an die Verkaufsstelle bei der Sie den Projektor gekauft haben.
HINWEIS: Die DVI-Buchsplatine kann nicht in den Steckplatz "INPUT 3 (EINGANG 3)" eingesetzt
werden.

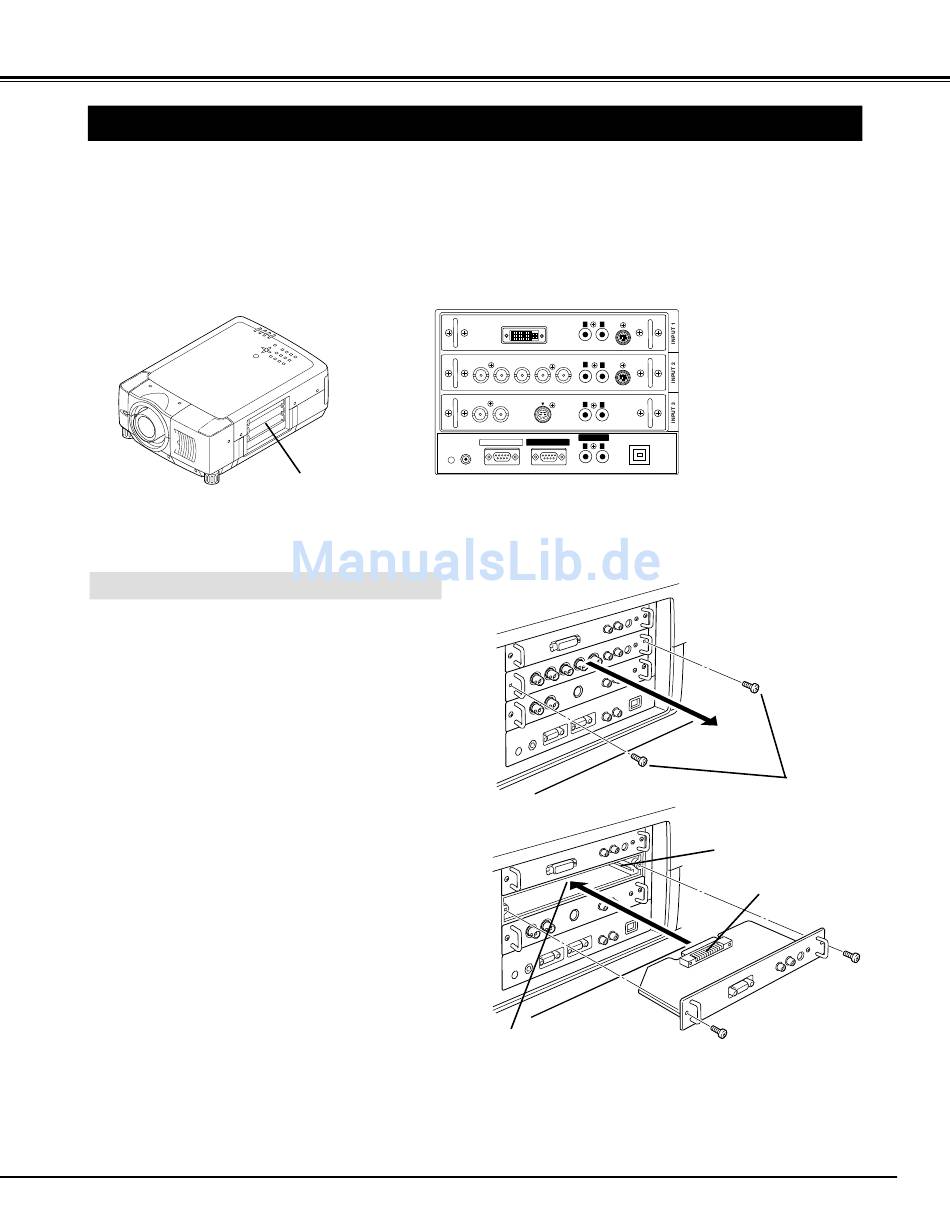

Austausch von Buchsenplatinen
1
Entfernen Sie die beiden Schrauben der Buchsenplatine.
2
Ziehen Sie die Buchsenplatine an den beiden Griffen
heraus.
3
Tauschen Sie die Platine aus. Richten Sie die neue
Platine auf die Führungen aus und schieben Sie sie
ganz hinein, um Platinenbuchse am Stecker
anzuschließen.
4
Ziehen Sie die Schrauben der wieder fest.
PROJEKTORANSCHLUSSBUCHSEN
Eingangs/Ausgangsbuchsen
3 Steckplätze (Einstellung bei der Auslieferung)
AUDIO
CONTROL PORT
DVI
R
L
(MONO)
AUDIO
R/Pr
G/Y
B/Pb
H/HV
V
R
L
(MONO)
AUDIO
S-VIDEO
VIDEO/Y
C
R
L
(MONO)
AUDIO OUT
SERIAL PORT IN
SERIAL PORT OUT
R
L
R/C JACK
RESET
(MONO)
Stecker
In der Abbildung ist die Platine für die 15-poligen HDB-
Buchse gezeigt. (Sonderzubehör)
DVI-Buchse
CONTROL PORT
5 BNC-Buchsen
AV-Buchsen
USB
Schrauben
Führung
Platinenbuchse
11
