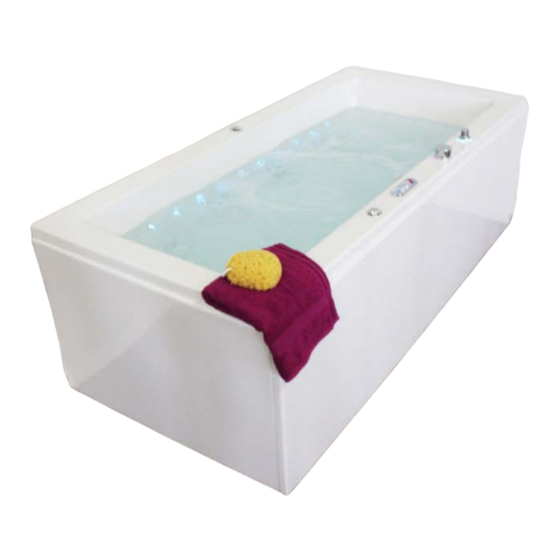

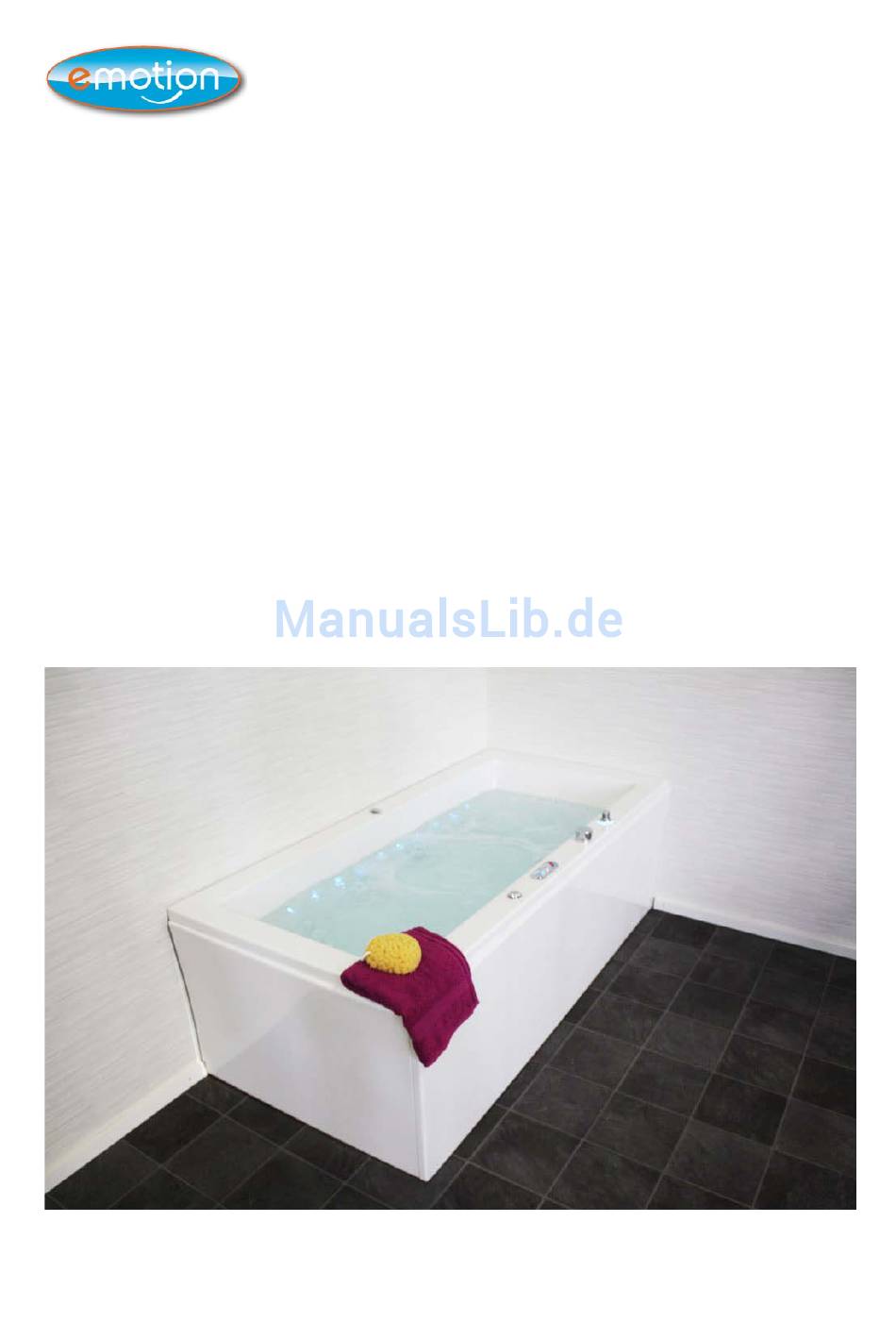

- Seite 1 Omega 180 Ultra Premium Wellness Pool 180/80/62 cm Bedienungs- und Montageanleitung Gibt es ein Problem mit Ihrem Produkt oder haben Sie Fragen? Bitte wenden Sie sich gerne an unsere Hotline: 0421 / 246 951 0.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zubehör und Skizze ..........................3 Sicherheitshinweise ..........................4 Teilebezeichnung ...........................5 Bedienung des Touch-Displays ......................6 Whirlpoolsteuerung ...........................7-9 Trockenlaufschutz und Einstellung ....................10 Heizung und Nachtrocknung ......................11 Anschluss und Elektroinstallation ...................... 12 Montage ............................13-14 Pflege und Wartung..........................14 Notwendiges Installationswerkzeug ....................15... -
Seite 3: Zubehör Und Skizze
Sehr geehrte Damen und Herren, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte nehmen Sie sich aus Sicherheitsgründen einige Minuten Zeit und lesen diese Gebrauchsanleitung vor der Installation und Inbetriebnahme sorgfältig durch. Bitte öffnen Sie die Verpackung mit geeigneten Werkzeugen. Zubehör und Skizze: 1 x Handbrause und Handbrauseschlauch Befestigungsmaterial für die Schürze inkl. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise 1. Kinder und pflegebedürftige Personen sollten nicht ohne Aufsicht baden. Menschen mit Herzbeschwerden, hohem Blutdruck oder Diabetes, sowie anderen ernsthaften Erkrankungen sollten den Whirlpool mit erhöhter Vorsicht oder nach Absprache mit einem Mediziner nutzen. 2. Personen mit Herzproblemen oder hohem Blutdruck wird von der Benutzung eines Whirlpools abgeraten. -
Seite 5: Teilebezeichnung
Teilebezeichnung 1. Rückendüsen 5. Abfluss 10. LED – Lichterkette 2. Handbrause 6. Wassereinlass - / 11. Schürze 3. Ansaugstelle Überlauf sfunktion 12. Wasserdüsensteuerung 4. Kalt und Warmwasser / 7. Touch-Display (links/rechts) Umschalter Handbrause - 8. Luftbeimischventil 13. Wanne Wasserfall 9. Seitendüsen 14. -
Seite 6: Bedienung Des Touch-Displays
Bedienung des Touch-Displays Unsere Whirlpools werden grundsätzlich mit Steuereinheiten der Marke Koller aus Österreich ausgestattet. Die Steuereinheit ist das "Herz" Ihres neuen Whirlpools, hier setzen wir bewusst ausschließlich auf Markenkomponenten, die eine besonders langlebig sind. Wir verzichten ganz bewusst auf Steuereinheiten aus Asien. 1. - Seite 7 Emotion: System: ULTRA Premium Rudolf Koller GmbH Emotion: System Ultra Premium Rudolf Koller Straße 1 1315 Rev.1 A-3902 Vitis Ing. Aigner A. Tel. +43/2841/8207 Fax. +43/2841/8221 E-Mail: office.vitis.at@rkoller.com Technische Änderungen und Druckfehler vorbehalten! UMde_MultiButton mit Display 3351S-V2.doc...
-
Seite 8: Beschreibung Der Statusanzeige (Led) Am Tastschalter
Multi Button mit Display Type: 3351S-V2 in Kombination mit Steuerung 230 8014B-S28, 240 8132A-S01 und Temperatursensor 012 1021B Allgemein Jede gewünschte Funktion kann direkt ausgewählt werden. Betätigen einer Taste wird durch eine Leuchtdiode (LED) und einem akustischem Signal signalisiert. Beschreibung der Statusanzeige (LED) am Tastschalter Wird die Steuerung ans Netz angeschlossen, so blinkt die Statusanzeige (LED - Light Emitting Diode) des Symbols Gebläse alle 8 Sekunden für eine Zeit von 0,5 Sekunden auf →... - Seite 9 Einstellen der Solltemperatur (für die Heizung) Um in den Einstellmodus zu gelangen, Die aktuell eingestellte Solltemperatur Taste Temperatur beginnt zu blinken. 5 Sekunden gedrückt halten Eine weitere Tastenbetätigung, Die Anzeige wird um 0,5°C verringert. derselben Taste. Eine weitere Tastenbetätigung, Die Anzeige wird um 0,5°C erhöht. der Taste Uhr.
-
Seite 10: Beschreibung Der Desinfektionsanlage (Optional)
LED-Lichterkette Einschalten des Farblichtes. Erste Tastenbetätigung Umschalten auf die Farbe „weiss“. Zweite Tastenbetätigung Ausschalten des Farblichtes. Dritte Tastenbetätigung Umschalten in den Modus: Direkte Farbauswahl Taste gedrückt halten Die Farben wechseln in folgender Reihenfolge: rot; gelb; grün; türkis; blau; violett; weiss Taste loslassen Die ausgewählte Farbe ist aktiv. -
Seite 11: Beschreibung Der Heizung
Desinfektionsvorgang Die Pumpe startet und das Magnetventil wird geöffnet. Die Pumpe saugt, solange das Magnetventil geöffnet ist, Desinfektionsmittel aus dem Vorratsbehälter. Sobald die eingestellte Dosierzeit erreicht ist, schalten die Aggregate automatisch ab. Nach 10 Minuten starten die Aggregate erneut für 1 Minute, diesmal jedoch ohne Zugabe von Desinfektionsmittel. -
Seite 12: Montage
Montage Anleitung Installation der Wasseranschlüsse (vor erster Inbetriebnahme): 1. Schließen Sie den Whirlpool an ihre Wasseranschlüsse an. 2. Verbinden Sie das Abflussrohr mit Ihrem Kanalanschluss. Erste Inbetriebnahme (vor der Endmontage): 1. Lassen Sie den Whirlpool bis über die Wasserstands- Sensoren (schwarzes Rechteck außen an der Wanne) mit Wasser volllaufen. -
Seite 13: Pflege Und Wartung
Endmontage: 1. Stellen Sie Ihren Whirlpool an die vorgesehene Endposition. 2. Justieren Sie nun die Füße des Whirlpools und achten Sie auf eine horizontale. Ausrichtung. Achten Sie zusätzlich darauf die Füße so einzustellen, dass die Schürze genau passt. 3. Montieren Sie nun die Wandhalterungen (befinden sich im Montage- Kombisatz), die dem Whirlpool bei liegt. -
Seite 14: Notwendiges Installationswerkzeug
(nicht im Lieferumfang enthalten) Notwendiges Installationswerkzeug 1. Maßband 2. Schraubenschlüssel (verstellbar) 3. Schraubenzieher 4. Silikon 5. Wasserwaage 6. Cuttermesser...
