PreMIuM WhIrlPOOl
Premium Whirlpool
BeDIenunGs- unD
MOntaGeanleItunG
Bedienungs- und Montageanleitung
Gibt es ein Problem mit Ihrem Produkt oder haben sie Fragen?
gibt es ein Problem mit Ihrem Produkt oder haben Sie Fragen?
Bitte wenden sie sich gerne an unsere Hotline: 0421 / 246 951 0.
Bitte wenden Sie sich gerne an unsere Hotline: 0421 / 246 951 0.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für emotion PreMIuM WhIrlPOOl
Inhaltszusammenfassung für emotion PreMIuM WhIrlPOOl

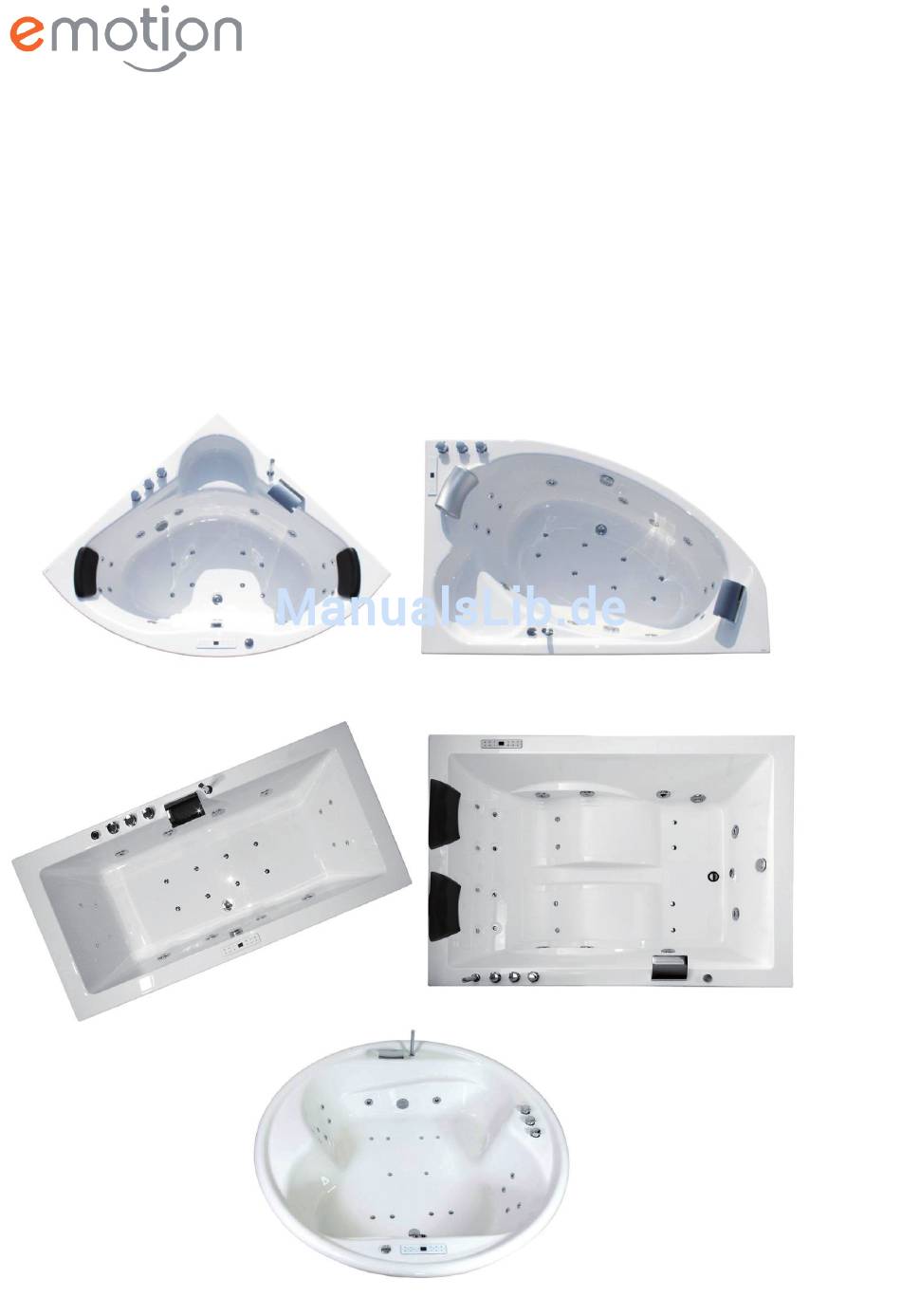

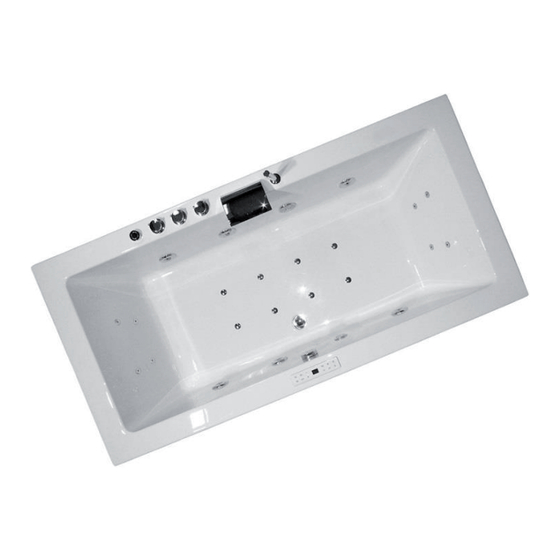

- Seite 1 PreMIuM WhIrlPOOl Premium Whirlpool BeDIenunGs- unD MOntaGeanleItunG Bedienungs- und Montageanleitung Gibt es ein Problem mit Ihrem Produkt oder haben sie Fragen? gibt es ein Problem mit Ihrem Produkt oder haben Sie Fragen? Bitte wenden sie sich gerne an unsere Hotline: 0421 / 246 951 0.
-
Seite 2: Inhaltsverzeichnis
InhaltsverzeIchnIs sicherheitshinweise seite 3 Pflege und Wartung Seite 3 teilebezeichnung seite 4 Installation seite 5-6 Bedienungsanleitung seite 7-8 erstbetrieb / testlauf seite 9 endmontage seite 10-13 sehr geehrte Damen und herren, vielen Dank, dass sie sich für unser Produkt entschieden haben. Bitte nehmen sie sich aus sicher- heitsgründen einige Minuten zeit und lesen diese Gebrauchsanleitung vor der Installation und Inbe- triebnahme sorgfältig durch. -
Seite 3: Sicherheitshinweise
sIcherheItshInWeIse 1. Kinder und pflegebedürftige Personen sollten nicht ohne Aufsicht baden. Menschen mit herzbeschwerden, hohem Blutdruck oder Diabetes, sowie anderen ernsthaften erkrankungen sollten den Whirlpool mit erhöhter vorsicht oder nach absprache mit einem Mediziner nutzen. 2. alkoholkonsum oder besonders hohe körperliche erschöpfung kann eine Gefahr bei der nutzung darstellen. -
Seite 4: Teilebezeichnung
teilebezeichnung teilebezeichnung teilebezeichnung teilebezeichnung teilebezeichnung teilebezeichnung teilebezeichnung teilebezeichnung teilebezeichnung <------ Kopfstütze(n) (optional) <------ Kopfstütze(n) (optional <------ Kopfstütze(n) (optional) <------ Kopfstütze(n) (optional <------ Kopfstütze(n) (optional) Kopfstütze(n) (optional) <------ Kopfstütze(n) (optional) <------ Kopfstütze(n) (optional) <------ Kopfstütze(n) (optional) <------ 3er-Armatur (modellabh <------ 3er-Armatur (modellabh <------ 3er-Armatur (modellabh <------ 3er-Armatur (modellabh 3er-armatur (Modellabhängig) -
Seite 5: Installation
InstallatIOn strom & Wasser - Das brauchen sie: strom: 220v/ 230v - 16 a - 50hz armaturen: Für den anschluss der im lieferumfang enthaltenden armaturen (1/2') wird ein entsprechender Panzerschlauch 1/2' benötigt. Ab & Überlauf: Um den inkludierten Ab- & Überlauf mit Geruchstopper mit Ihren Abwasseran- schluss zu verbinden, benötigen Sie ein flexibles Abflussrohr mit 50mm Außendurchmesser. -
Seite 6: Beim Anschluss Ist Zu Beachten
Beim anschluss ist zu beachten ▪ Arbeiten nur im spannungsfreien Zustand ▪ Abisolierlängen der Leiterenden: 6mm ▪ Bei feindrahtigen Leitern können Aderenhülsen verwendet werden ▪ Der Schutzleiter ist derart lang zu halten, dass er bei Versagen der Zugentlastung nach dem netzleitern aus der Klemme gezogen wird ▪... -
Seite 7: Bedienungsanleitung
BeDIenunGsanleItunG 1. Wasserpumpe an/aus 2. luftpumpe an/aus 3. heizung an/aus 4. leD-Display 5. einstellmöglichkeit temperatur, radio/cD/aux lautstärke und radio-Frequenz* 6. radio Frequenz* 7. radio, cD, aux an/aus* 8. tastensperre an/aus 9. leD 3-Farben lichttherapie an/aus 10. Ozondesinfektion (O3) an/aus 11. radio lautstärke* 12. - Seite 8 trockenlaufschutzsystem tls Das system besteht aus einem kapazitiven näherungsschalter (trockenlaufschutz - tls), dessen maximaler schaltabstand (Wandstärke der Wanne) 20mm beträgt. radio/cD/aux* einmaliges Drücken der radio-taste (7) schaltet das radio ein. Im radiobetrieb wird die Frequenz im Display (4) angezeigt. um den automatischen sendersuchlauf zu starten halten sie die ‚radio Frequenz‘-taste (6) ca.
-
Seite 9: Erstbetrieb / Testlauf
erstBetrIeB / testlauF 1. lassen sie den Whirlpool bis über den Wasserstands-sensor (tls) mit Wasser volllaufen. Währenddessen prüfen sie alle leitungen und Düsen auf Dichtigkeit. 2. nachdem Punkt 1 erfolgreich abgeschlossen wurde, testen sie bitte alle Funktionen und lassen den Whirlpool 30 Minuten im Dauerbetrieb laufen. Betätigen sie dazu bitte die tasten 1,2,3,6,9 und 10 nacheinander, so dass alle diese Funktionen zur gleichen zeit in Betrieb sind. -
Seite 10: Endmontage
E n d m o ntAg E notwendiges Installationswerkzeug (nicht im lieferumfang enthalten) sIlIKOn TX20-Bit lieferumfang s. 10... - Seite 11 1. Montieren sie die Wannenhalterungen an die Wand. hierzu muss die Wanne befüllt und anschließend die genaue höhe abgemessen werden. achtunG: Falls sie eine schürze mitbestellt haben, so richten sie die Wannenhöhe auf die schürze aus. Der Whirlpool darf ohne die Wannenhalterungen nicht endmontiert werden. TX20-Bit 2.
-
Seite 12: Montage Der Schürze
Montage der schürze 3.0 richten sie die l-Winkel am Wannenrahmen zur schürze aus. 3.1 Justieren sie die schürzenhalter an den Klötzen unter dem Wannenrand. s. 12... - Seite 13 3.2 Bringen sie die schürze provisorisch an die Wanne an. zeichnen sie die Bohrpunkte zur Montage der schürze an. hierzu bitte die Position der l-Winkel beachten. Die Bohrungen an der schürze sollten mit einem holzbohrer ausgeführt werden. TX20-Bit 3.3 Klemmen sie die schürze an die schürzenhalter unter dem Wannenrand.
