2.5 DER KABELANSCHLUß
Schalten Sie den Scanner aus.
Der Ein/Ausschalter befindet sich an der rechten Scannerseite.
Drücken Sie auf die mit "O" markierte Seite, um den Scanner
.
auszuschalten
Schließen Sie das Netzkabel und die SCSI-Signalkabel so an, wie
in Abbildung 2-3/2-4 dargestellt ist.
6
7
1. 25-pin SCSI connector
2. 50-pin SCSI connector
3. 50-pin SCSI-kabel(supplied)
4. Netzkabel
5. Hauptschalter
6. Leitrechner
7. SCSI port (to Leitrechner)

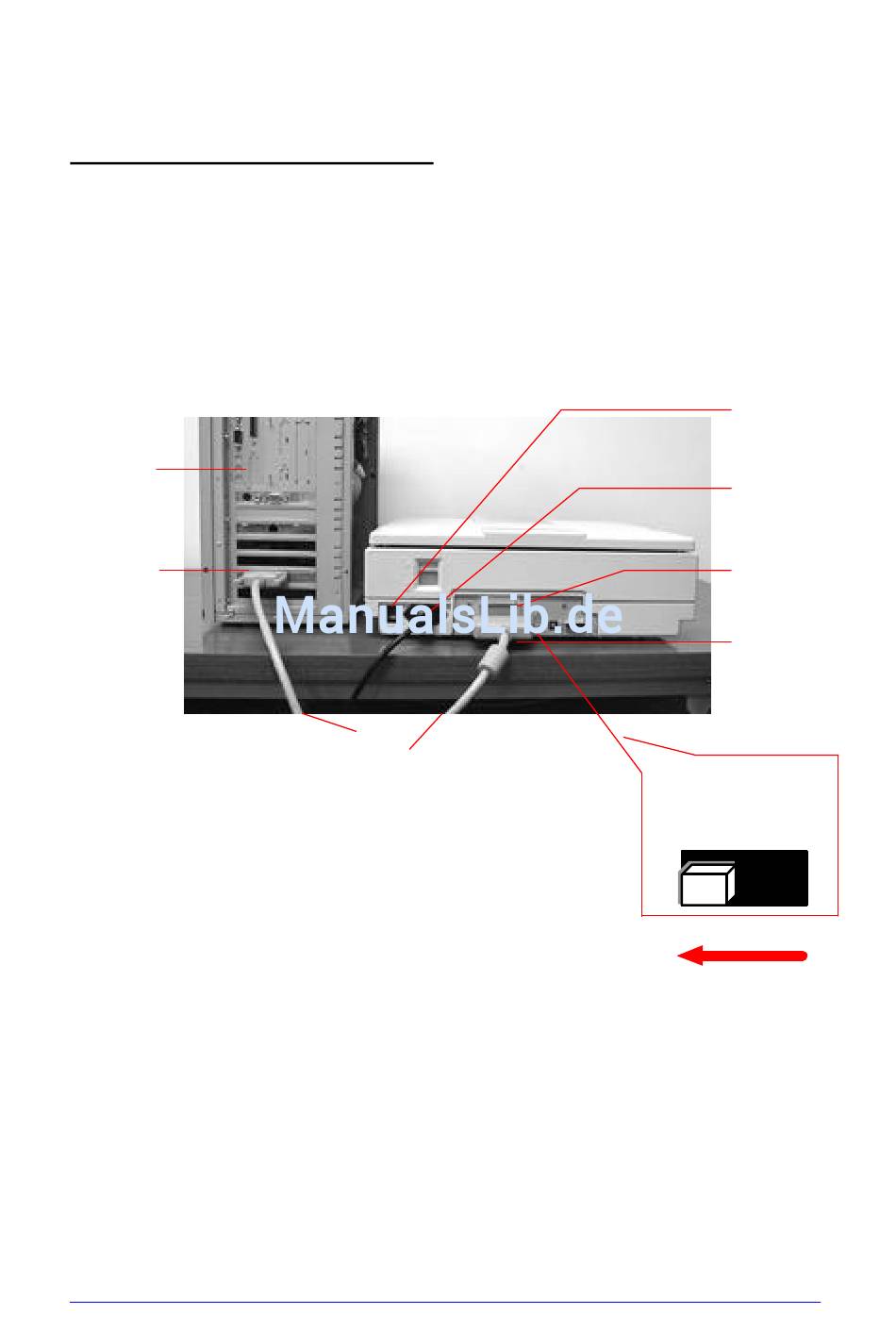

Abbildung 2-3 - SCSI-Kabelanschlüsse
Installation und Anschlüsse
3
(single device configuration)
5
4
1
2
SCSI Terminator
On
Off
2-5
