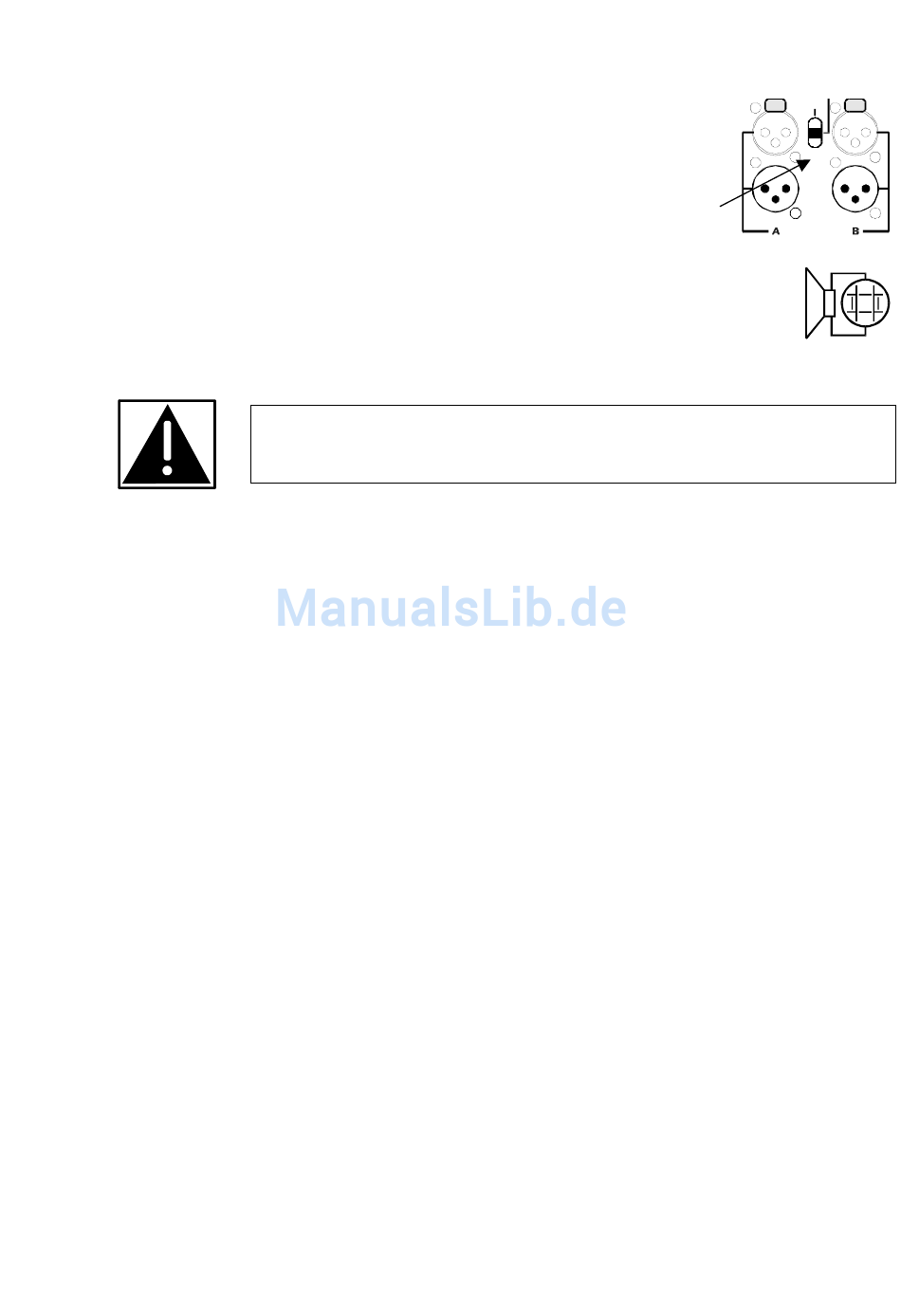

4.Brückenbetrieb
Brückenschaltung bedeutet, doppelte Ausgangsleistung, doppelte
Anstiegsgeschwindigkeit, aber auch, die Endstufe arbeitet nur noch
als Monogerät. Durch die elektronisch symmetrierten Eingänge aller
PCA Endstufen ist es auf einfache Art möglich, die Verstärker im
Brückenbetrieb zu betreiben. Um den BRIDGE-Modus einzuschalten,
stellen Sie den gegen versehendliches Verstellen im Gehäuse
versenkten Schiebeschalter mit einem Schraubendreher auf „BRIDGE".
Die beiden Potentiometer für Channel (A) und Channel (B) sind voll
aufzudrehen oder auf möglichst gleichen Widerstandswert einzustellen.
Die Lautsprecher werden an SPEAKON
A
SPEAKON (1+) bitte mit Lautsprecher(+), dem heißen Anschluß des
Lautsprechers verbinden, SPEAKON
Gesamtimpedanz der angeschlossenen Lautsprecher sollte im Brückenbetrieb
nicht unter 8 Ohm liegen. Die Ausgangsleistung beträgt dann 520 Watt.

5.Anzeigen

5.1.Ready-LED (gelb)
Die Leistungsausgänge (Lautsprecheranschlußklemmen) werden über Relais nach
ca. 5 Sekunden verzögert zugeschaltet. Die Status-LED`s wechseln von
AKTIVE . Die Endstufe ist betriebsbereit.
auf
5.2.Protect-LED (rot)
Sofort nach dem Einschalten geht das Gerät in den
auf der Gerätefrontplatte leuchtet). Dies bedeutet, die Leistungsaus-gänge sind
solange über Hochstrom-Relais von den Lautsprechern getrennt, bis die internen
Betriebsspannungen stabil vorhanden sind. Durch die bis auf das Netzteil
vollkommen getrennte Elektronik bleibt bei einem eventuel-len Defekt einer
Endstufenseite die andere Seite voll funktionsfähig. Bei einer Fehlfunktion, bei
Überhitzung, bzw. beim normalen Ausschalten der Endstufe mittels Netzschalter
werden die Leistungsausgänge sofort ver-zögerungsfrei von den Lautsprechern
getrennt. Eine interne Absicherung der positiven und negativen Betriebsspannung,
getrennt für jede Endstufenseite, sorgt für zusätzliche Sicherheit.
Durch die o.g. Schutzfunktion sind u.a.die angeschlossenen Lautsprecher vor dem
„Hitzetot" durch Gleichspannung am Endstufenausgang geschützt. (DC-Protect
/Lautsprecherschutz).
5.3.Clip-LED (rot)
Die Clip- oder Übersteuerungsanzeige zeigt, im Gegensatz zu konventionellen
Überlastindikatoren, die einfach den Spannungshub am Ausgang kontrollieren, jede
unzulässige, in der Endstufe entstehende Verzerrungskomponente an. Ihre korrekte
Funktion ist unter allen Lastbedingungen und bei allen Versorgungsspannungen
gewährleistet. Unter praktischen Bedingungen ist kurzzeitiges Aufleuchten bei
Signalspitzen unbedenklich und die dadurch angezeigten Verzerrungen (Softclipping)
nicht hörbar. Dauerndes Aufleuchten ist dagegen zu vermeiden. Gefährdet sind dann
insbesondere Hochtonlaut-sprecher
5.4.Signal LED (grün)
Die Signal-LED zeigt an daß am Leistungsausgang (Lautsprecherausgang) ein Signal
vorhanden ist..
Seite 7
A
Im Brückenbetrieb darf keine der beiden Lautsprecheradern mit
Masse verbunden werden. Beide Seiten sind „heiß".
A
der Endstufe angeschlossen.
(2+) mit Lautsprecher(-) verbinden. Die
PROTECT -Status,(PROTECT-LED
PAS audio professional Power Amplifier
S TERE O
PARALL EL
BRIDGE
BALANCED
IN PU T
1+
+
A
2- 1-
-
2+
MONO-BRIDGED
WIRING
PROTECT
