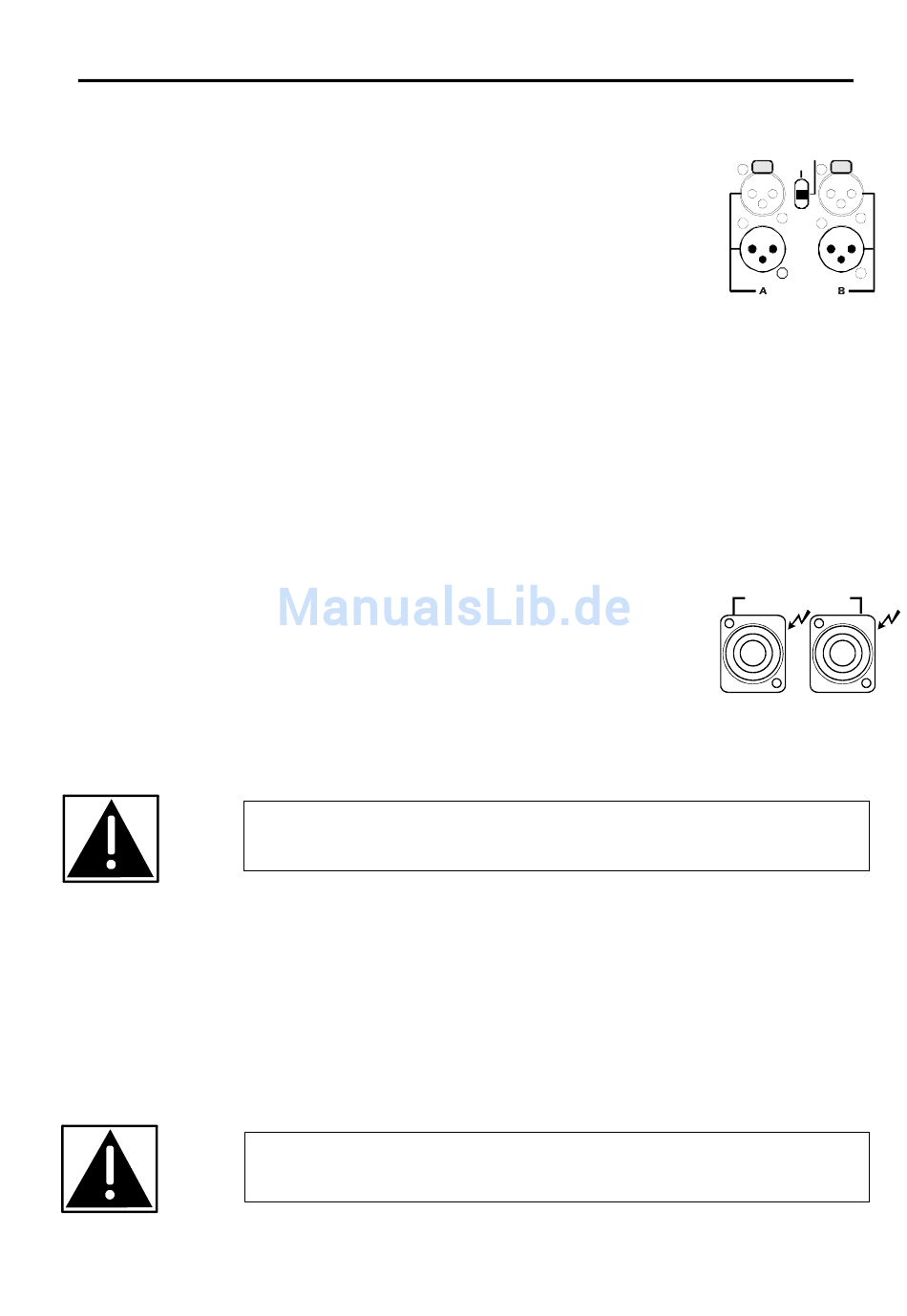

1.XLR-Eingänge (Inputs)
Die Eingangsverbindung erfolgt über 3-polige XLR-Steck-verbinder auf der
Rückseite der Endstufe(siehe nebenstehende Abbildung). Die Eingänge
sind aktiv elektronisch symmetriert. Die Eingangsimpedanz ist hoch
genug (20KOhm balanced) um mehrere Endstufeneingänge parallel zu
schalten, sogenanntes „daisy-chaining". Dabei wird das Eingangssignal
von einer Endstufe zur anderen durchgeschleift. Parallele XLR-Ein- und
XLR-Durchschleif-Ausgänge für jeden Kanal ermöglichen diese
Verbindung.
Hinweis unsymmetrischer Anschluß: (siehe Seite 10)
grundsätzlich sollte das Gerät symmetrisch angeschlossen werden und nur wenn kein
symmetrischer Anschluß möglich ist folgende Hinweise beachten:
Für einen unsymmetrischen Anschluß im XLR-Stecker des Anschlußkabels die beiden
Kontakte (2)=Signal und (3)=Masse(Abschirmung) kontaktieren. Falls ein Brummen
entsteht, den „GROUND-LIFT-SCHALTER" auf „LIFT" stellen.
Bitte niemals die Schutzleiterverbindung irgentwo im Kabelweg des Netzan-
schlusses unterbrechen !!
2.Lautsprecherausgänge(2xNEUTRIK NL4MP SPEAKON)
Lautsprecherkabel werden über entsprechende NEUTRIK NL4FC
Kabelstecker ange-schlossen. Verwenden Sie ausreichen starkes Kabel
(mind.2,5qmm) um die Verluste an Leistung und Dämpfungsfaktor gering
zu halten. Die Anschlußpunkte (+1) sind die „heißen" Anschlüße, die
Anschlußpunkte (-1) liegen auf Signalmasse.

3.Stereobetrieb

In dieser Betriebsart arbeiten beide Kanäle getrennt und unabhängig voneinander.
Verbinden Sie Ihren Vorverstärkerausgang (Mischpult, Prozessor, Frequenzweiche,
usw.) links mit Eingang CH.A, Ihren Vorverstärkerausgang rechts mit Eingang CH.B.
Schließen Sie die Lautsprecherboxen entsprechend an. Die minimale Laut-sprecher-
Anschlußimpedanz ist 4 Ohm pro Kanal. Hervorragende Kanaltrennung (ca. 80dB bei
1KHz) garantieren ein differenziertes unverfälschtes Stereoklangbild.
PAS audio professional Power Amplifier
Niemals einen „heißen" Ausgang (SPEAKON 1+) mit Masse oder
mit einem anderen „heißen" Ausgang verbinden !
Niemals die „heißen" Ausgänge (SPEAKON 1+) parallel schalten !

Inbetriebnahme

S TERE O
PARALL EL
BRIDGE
BALANCED
IN PU T
A
SPEAKER
RATED Z 4 OHM
RATED POWER 260W/CH
Seite 6
B
