Inhaltszusammenfassung für PAS Audio 2002 PCA

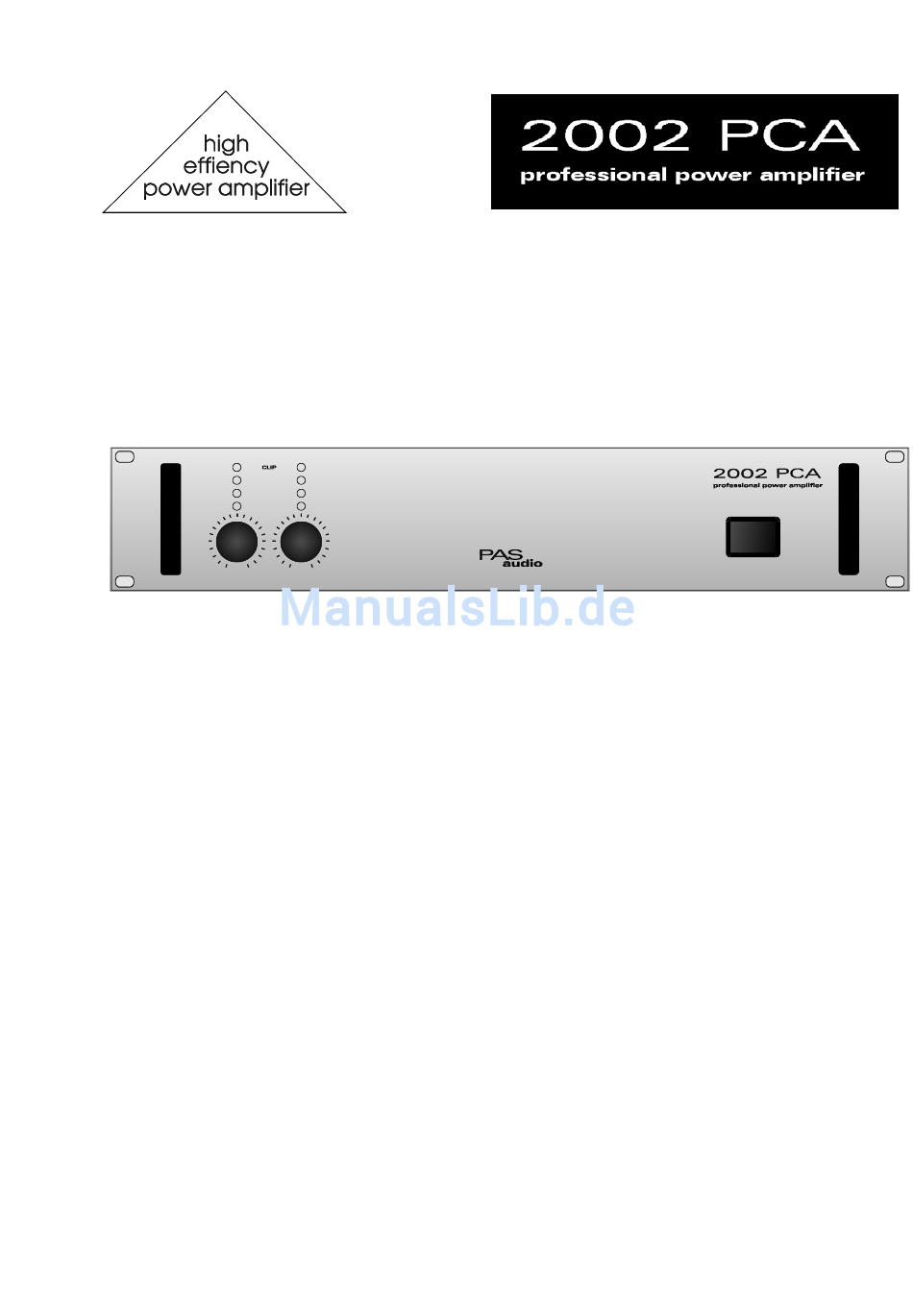

- Seite 1 PROTECT READY SIGNAL MAINS POWER -80dB -80dB CH.A CH.B Manual professional audio systems Version 2.2...
-
Seite 2: Inhaltsverzeichnis
XLR-Eingänge (Inputs) Lautsprecherausgänge Stereobetrieb Brückenbetrieb Anzeigen Ready-LED Protect-LED Clip-LED Signal-LED Kühlluftsystem Bedienungselemente auf der Rückseite Ground-Lift-Schalter Mains-Fuse Betriebsarten Stereo Bridge Parallel Lautsprecherschutz Anschlußbelegung der Ein-/ Ausgänge Garantie Entsorgung und Recycling Wichtiger Hinweis Technische Daten PAS audio professional Power Amplifier Seite 2... -
Seite 3: Sicherheithinweise
Kabel und Stecker entstehen. Sie haben eine leistungsstarke Endstufe. Achten Sie auf ausreichenden Kabelquerschnitt für Ihre Lautsprecherboxen. Für mittlere Kabellängen bis ca. 5 mtr. sind mindesten 2,5 bis 4mm² Kabelquerschnitt erforderlich. Seite 3 PAS audio professional Power Amplifier... -
Seite 4: Änderungen
Vorwort Sehr geehrter Kunde, ir gratulieren zum Kauf eines PAS audio 2002 PCA Endverstärkers. Wir bitten Sie, vor Inbetriebnahme diese Bedienungsanleitung sorgfältig zu lesen, um stets einen sicheren Betrieb zu gewährleisten. Die Endstufe produziert an Ihrem Ausgang relativ hohe Spannungen (ca.64V im Brückenbetrieb) mit Frequenzen bis 30KHz. -
Seite 5: Audiotechnik Vom Feinsten
PCA Modellen ein ansprechendes Äußeres, sei es als "STAND ALONE" Gerät oder eingebaut im Rack. Wir verwenden für alle Endverstärker ein vollsymmetrisches Schaltungskonzept. Die PCA Modelle zeigen keine gefährlichen Spannungsstöße oder Schaltknacken beim Ein- und Ausschalten. Seite 5 PAS audio professional Power Amplifier... -
Seite 6: Inbetriebnahme
Schließen Sie die Lautsprecherboxen entsprechend an. Die minimale Laut-sprecher- Anschlußimpedanz ist 4 Ohm pro Kanal. Hervorragende Kanaltrennung (ca. 80dB bei 1KHz) garantieren ein differenziertes unverfälschtes Stereoklangbild. Niemals die „heißen“ Ausgänge (SPEAKON 1+) parallel schalten ! PAS audio professional Power Amplifier Seite 6... -
Seite 7: Brückenbetrieb
Signalspitzen unbedenklich und die dadurch angezeigten Verzerrungen (Softclipping) nicht hörbar. Dauerndes Aufleuchten ist dagegen zu vermeiden. Gefährdet sind dann insbesondere Hochtonlaut-sprecher 5.4.Signal LED (grün) Die Signal-LED zeigt an daß am Leistungsausgang (Lautsprecherausgang) ein Signal vorhanden ist.. Seite 7 PAS audio professional Power Amplifier... -
Seite 8: Kühlluftsystem
Kühlung/Geräterückseite 5.5.Allgemein Bei den kleinen 2002 PCA Modellen kommt die sogenannte passive Kühlung (Konvektionskühlung) zur Anwendung. Es sind keine Ventilatoren erforderlich. Die bei Ventilatorkühlung (aktive Kühlung) unvermeidlichen Lüftergeräusche entfallen. Wichtig ist, für eine ungehinderte Luftzirkulation an den seitlichen Kühlkörpern Vorsorge zu treffen. Dies ist insbesondere bei RACKMONTAGE zu beachten, um Wärmestaus zu vermeiden. -
Seite 9: Betriebsarten
Die Endstufe arbeitet als MONO-Gerät Die Eingange der Endstufe werden vor den Potis parallel geschaltet. Modusschalter auf „PARALLEL“. Die beiden „heißen“ Outputs (SPEAKON 1+) nicht brücken oder mit Masse verbinden ! Niemals einen „heißen“ Ausgang mit Masse oder mit einem anderen „heißen“ Ausgang verbinden ! Seite 9 PAS audio professional Power Amplifier... -
Seite 10: Lautsprecherschutz
Resonanzfrequenz betrieben werden. Die akustische Dämpfung des Lautsprecher-chassis ist nicht mehr gegeben, was zur mechanischen Zerstörung der Laut-sprechermembran führen kann. PAS audio haftet nicht für Schäden, die durch ein defektes Gerät oder unsachgemäße Bedienung oder Handhabung verursacht wurden. Anschlußbelegung der Eingangsbuchsen... -
Seite 11: Garantie
Außerhalb der BRD erfolgt die Rücksendung des Gerätes zu Lasten des Kunden. 2. Im Reparaturfalle Rufen Sie bitte VOR Einsenden des Gerätes die Firma PAS audio während den Geschäftszeiten Mo.bis Fr.von 8 bis 18 Uhr an und schildern Sie kurz das Problem. Wir werden Ihnen dann einen Reparaturtermin mitteilen oder falls notwendig,das Gerät per... -
Seite 12: Entsorgung Und Recycling
Sie alte und neue PCA-Endstufen zusammen betreiben. Die Anschlusskabel zu den alten Endstufen müssen entsprechend unten aufgeführtem Beispiel modifiziert werden, um Phasendrehungen innerhalb des Systems zu vermeiden ! Eingang PCA Power-Amplifier altes Modell Juli 2001 PAS audio professional Power Amplifier Seite 12... -
Seite 13: Technische Daten
Required AC Mains ........................230 VAC/50-60 Hz Power Consumption (Pink Noise,peaks at clipping point) ................540 VA Power Supply ......................585 VAToroidal power transformer ............................30000µF filter capacitance Dimensions(including handles).................. Front 3,5 in (483x88x350 mm) Weight .................................. 12 kg Seite 13 PAS audio professional Power Amplifier... - Seite 14 © 2005 PAS audio Elektroakustische Geräte Musikelektronik D-97359 Schwarzach ℡09324-90086 90088 PAS audio professional Power Amplifier Seite 14...
