einstellungen für den einsatz

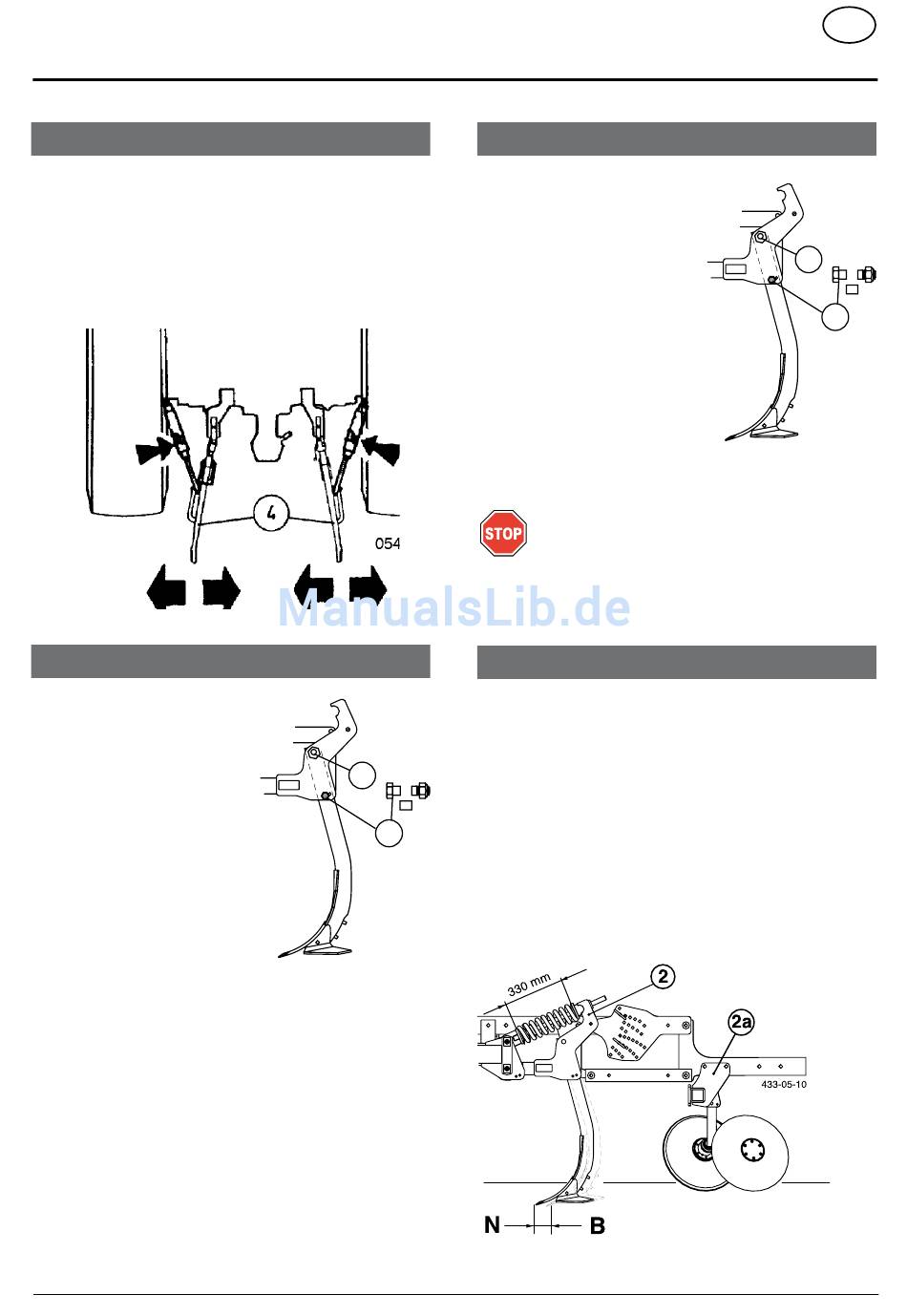

1. Das Gerät soll in waagrechter Lage am Schlepper angebaut sein,
es soll nicht nach einer Seite hängen.
2. Die vordere und hintere Zinkenreihe sollen gleich tief in den Boden
eindringen (Arbeitstiefe).
Der Rahmen soll, in Längsrichtung gesehen, parallel zur
Ackeroberfläche liegen.
3. Die Unterlenker (4) so fixieren, daß das Gerät seitlich nicht
ausschwenken kann.
Ausrüstungvarianten und Verschleißteile
Starre zinken (grundausrüstung)
Abgefederte zinken (Wunschausrüstung)
• Nachrüstbar bei allen SYNKRO Typen
nachrüstsatz (2 u. 2a)
(siehe Ersatzteilliste)
- Grundeinstellung = 330 mm
Verschleißteile
- sind am Zinken verschraubt und können daher kostengünstig
ausgetauscht werden.
0700_D-EINsTELLUNgEN_9762
344-05-14
6
7
- 7 -
einStellungen
Überlastsicherung
Abscherschrauben
D i e
Z i n k e n
s i n d
Abscherschrauben befestigt.
Bei Überbelastung bricht die
Abscherschraube (Pos. 7) und die
Zinke schwenkt nach oben weg.
- Reste der Abscherschraube
entfernen.
- Sechskantschraube (6) lockern.
- Zinke wieder in Arbeitsstellung
zurückschwenken.
- Neue Abscherschraube einsetzen
und beide Schrauben wieder
festziehen.
Achtung!
nur Original Abscherschrauben (siehe ersatzteilliste)
mit der entsprechenden Dimension und Qualität
verwenden. keinesfalls Schrauben mit höherer oder
geringerer Festigkeit verwenden.
hohlscheiben
- dienen zum gleichmäßigen Einebnen der Bodenoberfläche.
hohlscheiben einstellen
• Diese Einstellung soll den Einsatzverhältnissen entsprechend
(Bodenart, Fahrgeschwindigkeit und Strohauflage am Boden)
angepaßt werden.
• Die Hohlscheiben werden grundsätzlich mit der gewünschten
Arbeitstiefe mitverstellt.
Es ist nur noch eine Feinjustierung notwendig.
m i t
344-05-14
6
7
D
