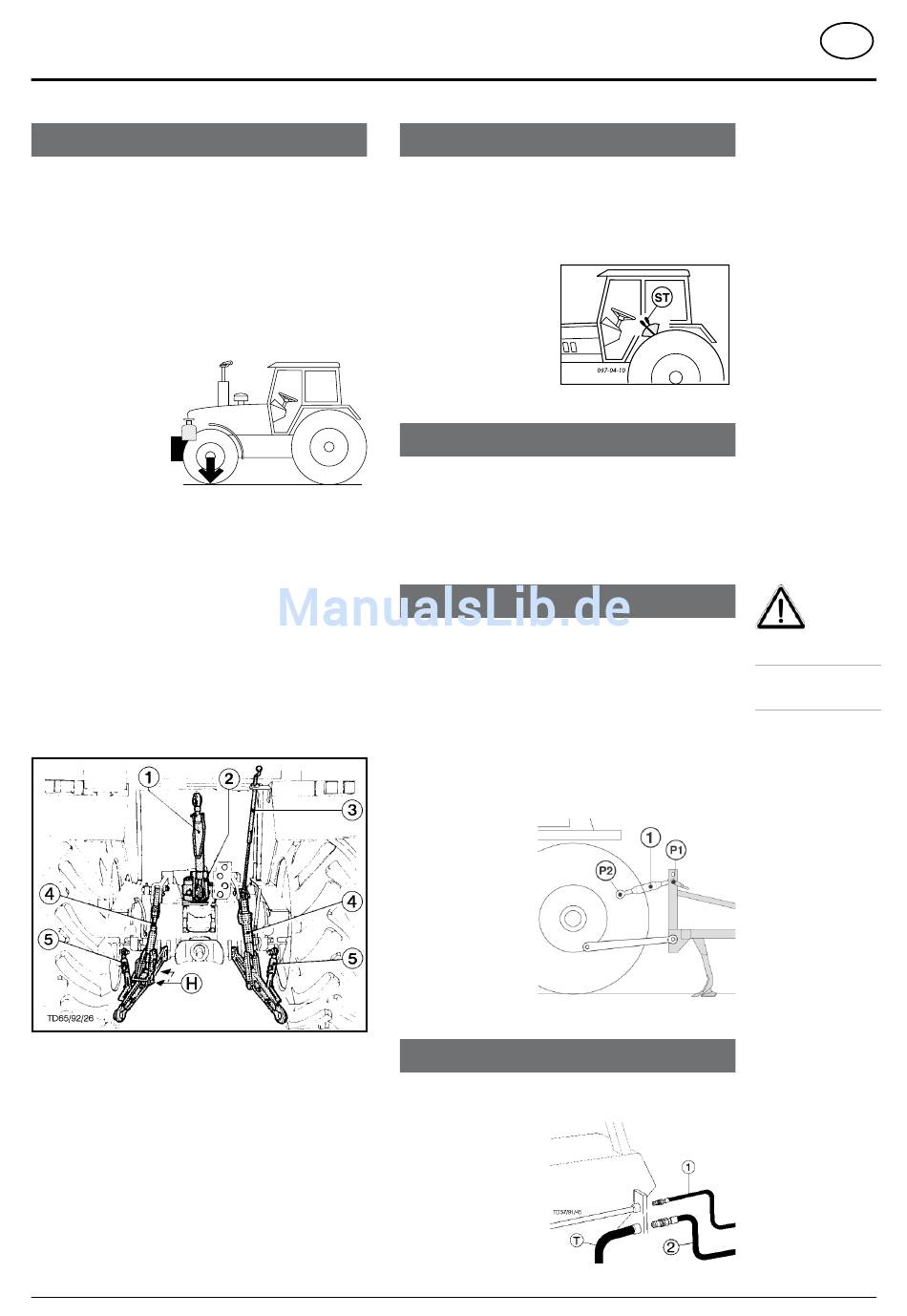

Vorbereitungen am Schlepper

räder
- Der Luftdruck in den Schlepperhinterreifen soll beim
Einsatz 0,8 bar betragen.
- Unter erschwerten Einsatzbedingungen können
zusätzliche Radgewichte von Vorteil sein. Siehe auch
Betriebsanleitung des Schlepperherstellers.
Ballastgewichte
Der Schlepper ist
vorne ausreichend
m i t
B a l l a s t -
g e w i c h t e n
z u
bestücken, um
Kg
20%
die Lenk- und
Bremsfähigkeit zu
gewährleisten.
Mindestens 20% des Fahrzeugleergewichtes auf der
Vorderachse.
hubwerk
- Die Hubstreben (4) müssen links und rechts gleich lang
sein.
Einstellung mittels Verstelleinrichtung (3).
- Sind die Hubstreben (4) an den Unterlenkern in
verschiedenen Stellungen absteckbar, so ist die hintere
Position (H) zu wählen. Dadurch wird die Hydraulikanlage
des Schleppers nicht so stark belastet.
- Den Oberlenker (1) laut Angaben des Schlepperherstellers
abstecken (2).
einstellung bei transportfahrten
- Die Unterlenker mit den Streben (5) so fixieren, daß
das angebaute Gerät bei Transportfahrten nicht
ausschwenken kann.
- Der Bedienungshebel für die Hydraulik muß gegen
Senken verriegelt sein.
0700_D-ANBAU_9762

AnbAu An den Schlepper

hydraulikregelung am hubwerk

lageregelung:
Zum An- und Abbau des Gerätes und bei
Transportfahrten.
Die Lageregelung ist die normale Einstellung der
Hubwerkshydraulik.
D a s
a n g e b a u t e
Gerät bleibt in der
am Steuergerät (ST)
eingestellten Höhe (=
Lage).

Vorbereitungen am Synkro

Anbauachse
Entprechend der Anschlußgröße (Kategorie II oder III)
am Hubwerk des Schleppers ist die Anbauachse am
Anbaugerät zu wählen. Siehe auch Ersatzteilliste.
Anbau an den Schlepper
- Schlepperhydraulik auf Lageregelung schalten.
- Gerät an die Unterlenker anbauen und mit
Klappvorstecker sichern.
Oberlenker (1) abstecken
- Oberlenker (1) so abstecken, daß der Anschlußpunkt
(P1) am Gerät auch während der Arbeit etwas höher
liegt als der Anschlußpunkt (P2) am Schlepper.
Ankuppeln der hydraulikschläuche
Doppeltwirkendes Steuergerät
- Druckleitung (1) und Rücklaufleitung (2)
anschließen
- 5 -
D
Sicher-
heitshin-
weise:
siehe Anhang-A1
pkt. 8a. - 8h.)
