Sicherheit und Wartung Ihre Sicherheit ist uns wichtig. • Luftdichtverschlossene Gerichte, Bitte lesen Sie diese Informati- wie fertige Dosengerichte, sollten onen, bevor Sie Ihr Kochfeld in Sie nicht auf der Herdplatte Betrieb nehmen. erwärmen. Dies könnte zu einer Explosion führen. Dieses Kochfeld ist für den priva- •...
Seite 3
• Nutzen Sie bitte keine aggres- etc. zerkratzt wird. siven Reinigungs- und Scheu- • Verwenden Sie daher nur Töpfe ermittel für die Reinigung der und Pfannen mit ebenem Boden, Oberflächen, da dadurch die die keine Ränder und Grate auf- Oberflächen und die Bedien- weisen.
Seite 4
Kochfeld richtig bedient und installiert. Für die Installation, lesen Sie bitte den Installations- Abschnitt. Lesen Sie vor dem Gebrauch alle Sicher- heitshinweise sorgfältig und bewahren Sie diese Anlei- tung für die Zukunft zum Nachlesen auf. Bedienungsanleitung Glaskeramikkochfeld - Modell: KFS59ED/-RL Version: 1.2...
Inhaltsverzeichnis Übersicht 1. Produktübersicht 2. Produktinformationen 3. Vor dem ersten Gebrauch 4. Verwendung der Touch-Steuerung 5. Wahl des richtigen Kochgeschirrs 5.1 Topfmaße 6. Benutzung des Kochfelds 6.1 Das Kochen beginnen 6.2 Nach dem Kochen 7. Verwendung des Timers 7.1 Benutzung als Kurzzeitwecker 8.
Vor dem ersten Gebrauch 2. Produktinformationen Unser innovatives Glaskeramikkochfeld steht für einen Zeitgewinn durch optimal genutzte Energie. Dies resultiert aus den neuartigen Heizelementen sowie der optimalen Wärmeausnutzung einschließlich der Restwärme. Das be- nutzerfreundliche Bedienfeld (Touch Panel), einschließlich der digitalen Anzeigen der jeweiligen Kochzonen, steht für einen optimalen Bedienkomfort.
Wahl des richtigen Kochgeschirrs 5. Die Wahl des richtigen Kochgeschirrs Benutzen Sie kein Kochgeschirr mit gezackten Kanten oder abgerundetem Boden! Stellen Sie sicher, dass der Boden Ihres Kochgeschirrs glatt ist, flach auf dem Glas sitzt und die gleiche Größe wie die Kochzone hat. Zentrieren Sie das Geschirr immer auf der Kochzone.
Topfmaße, Benutzung Ihres Kochfeldes 5.1 Ideale Topfmaße Der Boden dieses Geschirrs sollte ein Minimalmaß – entspre- chend der jeweiligen Kochzone haben. Um die beste Effizi- enz zu erhalten, platzieren Sie bitte Ihren Topf möglichst in die Mitte der Zone. Bodendurchmesser des Geschirrs Kochzone Minimum (mm) Maximum (mm)
Benutzung Ihres Kochfeldes 3. Berühren Sie die Kochfeld-Wahltaste um das ge- wünschte Kochzone einzuschalten. 4. Stellen Sie die Heizstufe ein, indem Sie mit dem Finger über das SlideControl-Bedienfeld fahren. • Sollten Sie innerhalb einer Minute keine Heizstufe auswählen schaltet sich das Kochfeld automatisch •...
Benutzung Ihres Kochfeldes 6.3 Die Dual-Kochzonenfunktion • Diese Funktion ist nur auf den Kochzonen 2 und 4 verfügbar. • Die Dual-Kochzone hat zwei Kochstellen, so dass Sie einen zent- ralen und einen äußeren Abschnitt benutzen können. Sie können den zentralen Abschnitt (A) unabhängig voneinander oder beide Abschnitte (B) auf einmal benutzen.
Verwendung des Timers 7. Verwendung des Timers Sie können den Timer als eine Zeitschaltuhr verwenden. Gehen Sie hierzu wie folgt vor: • Wählen Sie die gewünschte Kochzone aus. • Berühren Sie die Timer-Taste, die Anzeige zeigt „10”. • Mit den Pfeiltasten des Timers: –...
Seite 13
Verwendung des Timers Mehrere Kochzonen abschalten lassen • Sollte die Timer-Funktion bei mehreren Kochzonen eingestellt sein, wird immer die niedrigste Restzeit angezeigt. (z.B. Zone #1 - Restzeit 5 Minuten, Zone #2 Restzeit 15 Minuten, die Timer-Anzeige zeigt “5”.) 15 Minuten eingestellt 5 Minuten eingestellt roter Punkt leuchtet •...
Sicherheit 8. Sicherheitsmerkmale 8.1 Tastensperre / Kindersicherung • Sie können das Bedienfeld sperren, um eine unbefugte Nutzung zu verhindern (z.B. durch Kinder, die versehent- lich die Kochzonen einschalten)! • Wenn die Steuerelemente gesperrt sind, werden alle Steu- erelemente außer der EIN/AUS-Steuerung deaktiviert. Sperren der Bedienelemente Berühren Sie das Tastensperre-Bedienfeld.
Sicherheit Überhitzungsschutz Abschalt- Um Schäden am Gerät zu vermeiden überwacht ein einge- Heizstufe zeit (Std.) bauter Temperatursensor die Temperatur im Inneren des Kochfeldes. Sollte eine zu hohe Temperatur erreicht werden, schaltet sich das Kochfeld automatisch ab. Nachwärmewarnung Wenn das Kochfeld einige Zeit in Betrieb war, wird es einiges an Restwärme abgeben.
Richtlinien für das Kochen 9. Richtlinien für das Kochen Brandgefahr! Verhalten Sie sich beim Braten vorsichtig, da sich Öl und Fett sehr schnell erhitzen. Öle und Fette können sich bei extrem hohen Tem- peraturen leicht selbst entzünden. Koch-Tipps • Reduzieren Sie die Temperatur, wenn das Essen kocht. •...
Pflege und Reinigung 11. Pflege und Reinigung Die folgenden Einstellungen sollen lediglich als Richtlinien gelten. Die genaue Vorgehensweise hängt von mehreren Faktoren ab, ein- schließlich Ihres Kochgeschirrs und der Menge, die Sie kochen möch- ten. Experimentieren Sie ein wenig mit dem Kochfeld, um die für Sie passenden Einstellungen zu finden.
Seite 18
Richtlinien für das Kochen Was ist passiert? Wie kann ich vorgehen? Wichtig! Überkochen an den 1. Schalten Sie das Kochfeld Das Kochfeld kann kurz piepen, Bedienfeldern aus. bevor es sich dann selbst 2. Saugen Sie das Ausgelaufene auf. abschaltet. Das Touchfeld ist 3.
Technische Daten 12. Technische Daten KFS59ED/-RL Modellname Anzahl der Kochzonen Netzspannung 220-240V ~ 50/60Hz 6000 – 7200 W Installierte elektrische Leistung 520x590x55 Maße HxBxT (mm) 560x490 Einbaumaße BxT (mm) 9.0 / 10.5kg Brutto- / Nettogewicht Gewicht und Abmessungen sind ungefähre Angaben. Da wir ständig bestrebt sind, unsere Produkte zu verbessern, behalten wir uns vor, Spezifikationen und Design ohne vorherige Ankündigung zu ändern.
Seite 20
Installation Stellen Sie unter allen Umständen sicher, dass das Kochfeld gut belüftet ist und die Zu- und Abluft nicht blockiert sind. Stellen Sie optimale Bedingungen für die Arbeit mit dem Kochfeld her. (siehe nachfolgende Abb.) Hinweis: Der Sicherheitsabstand zwischen dem Kochfeld und dem Schrank darüber sollte mindestens 760mm betragen.
Seite 21
Installation • Die Installation muß allen Abstandsvorschriften entsprechen sowie weiteren Vorschriften entsprechen • Eine getrennte und geeignete Sicherung muß den Stromkreis absichern und den lokalen Vorschriften entsprechen • Diese Sicherung muß geprüft sein und mindestens 3 mm Luft um alle Pole herum aufweisen (oder um alle aktiven [Phasen] Kon- duktoren, falls in den Vorschriften vorgesehen) •...
Kochfeld anschließen 14. Kochfeld an das Stromnetz anschließen Die Stromversorgung sollte in Übereinstimmung mit den einschlägi- gen Standards oder einen einpoligen Leistungsschalter angeschlos- sen werden. Siehe untere Darstellung: • Wenn das Kabel ist beschädigt oder ersetzt werden muss, sollte dies durch einen Techniker mit den richtigen Werkzeugen durch- geführt werden, um Unfälle zu vermeiden.
Kratzer auf Glas und Rahmen werden nur dann von dieser Gewährleistung erfasst, wenn sie direkt nach Einbau des KKT KOLBE Gerätes unserem Kundendienst angezeigt werden. Transportschä- den (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) 3.
Seite 24
Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß beim Kochen. Thanks for reading. We wish you much fun while cooking. Version: 1.2 / 170512...
Seite 25

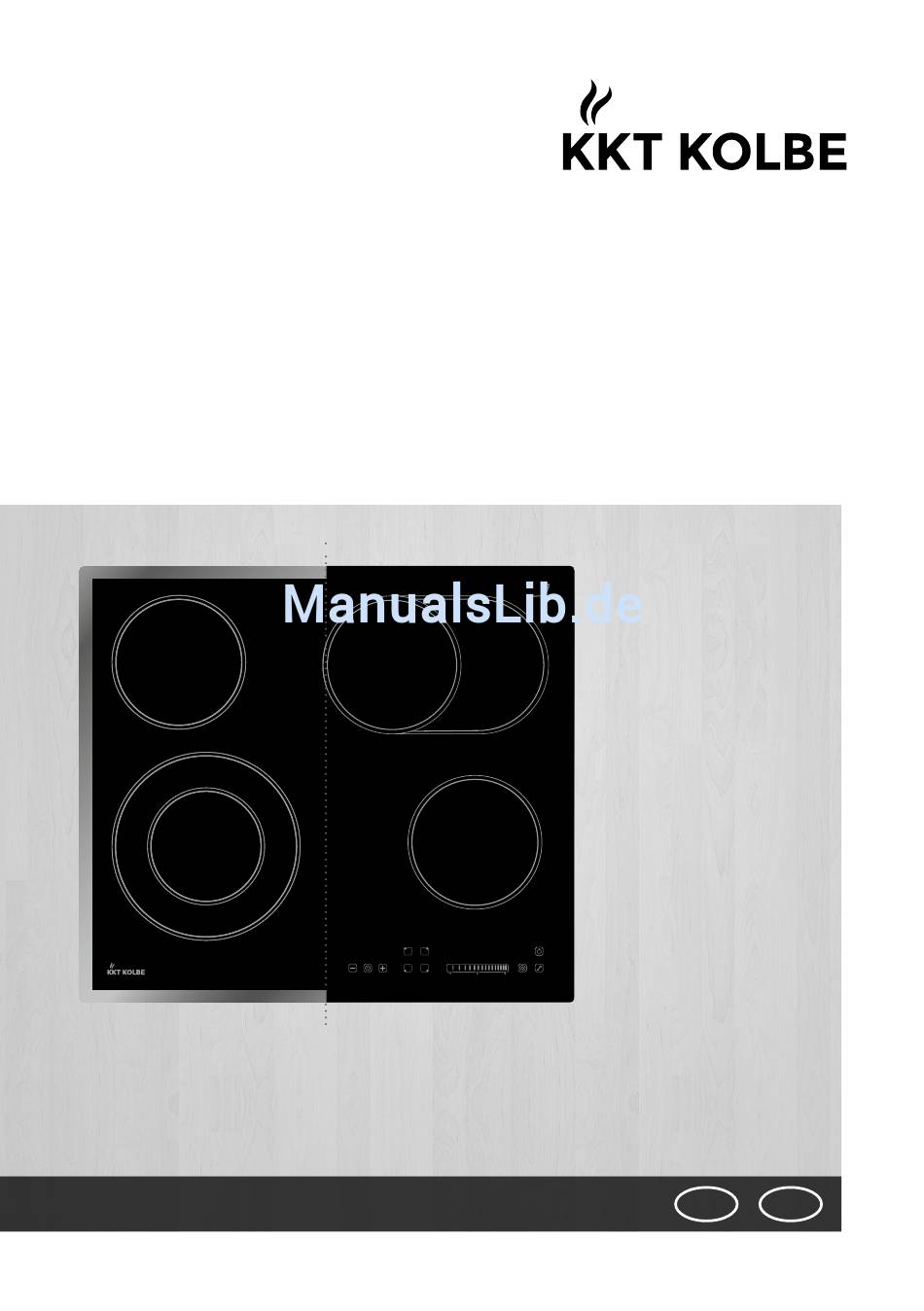

Instruction and Installation Manual for your SUPERKERAMIK® hob Model: KFS59ED/-RL Version: 1.2 / 170512...
Safety Warnings Your safety is important to us. Please • Failure to install the appliance correctly read this information before using your could invalidate any warranty or liability cooktop. claims. This appliance is designed for private and Operation and maintenance home use and intended for heating food.
Seite 27
• Failure to use caution could result in abrasive cleaning agents to clean your injury or cuts. cooktop, as these can scratch the glass. • If the power supply cable is damaged, Important safety instructions it must only be replaced by a qualified technician.
Seite 28
For installation, please read the installation section. Read all the safety instructions carefully before use and keep this Instruction / Installation Manual for future reference. Instruction and Installation manual Ceramic hob - Model: KFS59ED/-RL Version: 1.2...
Seite 29
Table of content Overview 1. Product overview 2. Product informations 3. Before using your new hob 4. Using the Touch Controls 5. Choosing the right Cookware 6. Using the Ceramic hob 6.1 Start cooking 6.2 After cooking 6.3 The dual zones 7.

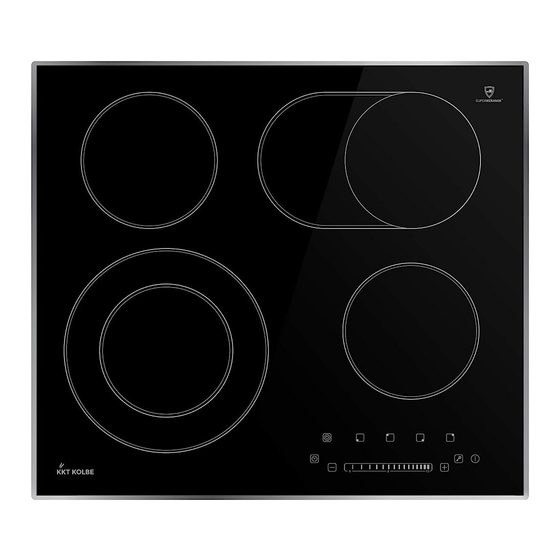

Product overview 1. Product overview Zone 1 Zone 3 1200 W 1000 W/ 2200 W Zwei. Zone 2 Zone 4 1100 W/ 1200 W 2000 W Dual ON/OFF-control Key lock Dual zones Zone Power selection control slider buttons Timer control...
Before using your hob 2. Product Information The microcomputer ceramic cooker hob can meet different kinds of cuisine demands because of resistance wire heating, micro-computerized control and multi-power selection, really the optimal choice for modern families. The ceramic cooker hob centers on customers and adopts personalized design.
Using your hob 5. Choosing the right cookware Do not use cookware with jagged edges or a curved base. Make sure that the base of your pan is smooth, sits flat against the glass, and is the same size as the cooking zone.
Using your hob 5.1 Optimal pan dimensions The cooking zones are, up to a limit, automatically adapted to the diameter of the pan. However the bottom of this pan must have a minimum of diameter according to the corres- ponding cooking zone. To obtain the best efficiency of your hob, please place the pan in the centre of the cooking zone.
Using your hob 3. Touch the zone selection button to select your desired zone. 4. Select a power level by using the slider. • If you don‘t select a power level within one minute, the configuration will be cancelled. • Then start again at step 1. •...
Seite 35
Using your hob 6.3 The double zone function • The function only work in 3# and 4# cooking zone • The dual cooking zone has two cooking areas that you can use a central section and an outer section. You can use the central section (A) independently or both sections (B) at once.
Using the timer 7. Using the timer You can use the timer to turn a zone off in a specified time. Proceed as shown below: • Firstly set up a desired power level for your cooking zone by pressing the buttons. •...
Seite 37
Using the timer Set the timer on more than one zone • If you want to set the timer at several cooking zones, the lowest remai- ning time is always displayed. (eg Zone # 1 - rest time 5 minutes, Zone # 2 Rest time 15 minutes, the timer display shows „5“.) 15 minutes set 5 minutes set...
Safety features 8. Locking the Controls • You can lock the controls to prevent unintended use (for example children accidentally turning the cooking zones on). • When the controls are locked, all the controls except the ON/OFF control are disabled. To lock the controls Touch the keylock control.
Safety features Over-Temperature Protection A temperature sensor equipped can monitor the tempera- Power Default ture inside the ceramic hob. When an excessive temperature level timer (h) is monitored, the ceramic hob will stop operation automa- tically. Residual Heat Warning When the hob has been operating for some time, there will be some residual heat.
Cooking Guidelines 10. Cooking Guidelines Risk of fire! Be careful when frying, as oil and grease heat very quickly. Oil and grease can easily catch fire at extremely high temperatures even. Cooking Tips • When food comes to the boil, reduce the power setting. •...
Care and Cleaning 12. Care and Cleaning The following settings should only be considered as guidelines. The exact procedure depends on several factors, including your cookwa- re and the amount you want to cook. Experiment a little with the hob to find the right settings for you.
Cooking guidelines What? How? Important! Spillovers on the 1. Switch the power to the • The cooktop may beep and touch controls cooktop off. turn itself off, and the touch 2. Soak up the spill controls may not function 3. Wipe the touch control area while there is liquid on them.
Technical specification 14. Technical specification KFS59ED/-RL Model Cooking Zones Supply Voltage 220-240V ~ 50/60Hz 6000 – 7200 W Electrical power 560x490 Built-in dimension 550x590x55 Product Size L×W×H(mm) 9.0 / 10.5kg Weight Weight and Dimensions are approximate. Because we continually strive to improve our products we may change specifications and designs without prior notice.
Installation Under any circumstances, make sure the ceramic cooker hob is well ventilated and the air inlet and outlet are not blocked. Ensure the ceramic cooker hob is in good work state. As shown below: Note: The safety distance between the hotplate and the cupboard above the hotplate should be at least 760mm.
Seite 45
Installation A: Screw B: Bracket C: Screw hole D: Base Adjust the bracket position to suit for different work surface’s thickness. Cautions • The ceramic cooker hob must be installed by qualified personnel or tech- nicians. We have professionals at your service. Please never conduct the operation by yourself.
Connecting the hob to the main power supply 16. Connecting the hob to the mains power supply The power supply should be connected in compliance with the rele- vant standard, or a single-pole circuit breaker. The method of connection is shown below. •...
Seite 47
Disposal This appliance is labeled in compliance with European directive 2002/96/EC for Waste Electrical and Electronic Equipment (WEEE). By ensuring that this appliance is disposed of correctly, you will help prevent any possible damage to the environment and to human health, which might otherwise be caused if it were disposed of in the wrong way.
Seite 48
Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß beim Kochen. Thanks for reading. We wish you much fun while cooking. Version: 1.2 / 170512...
