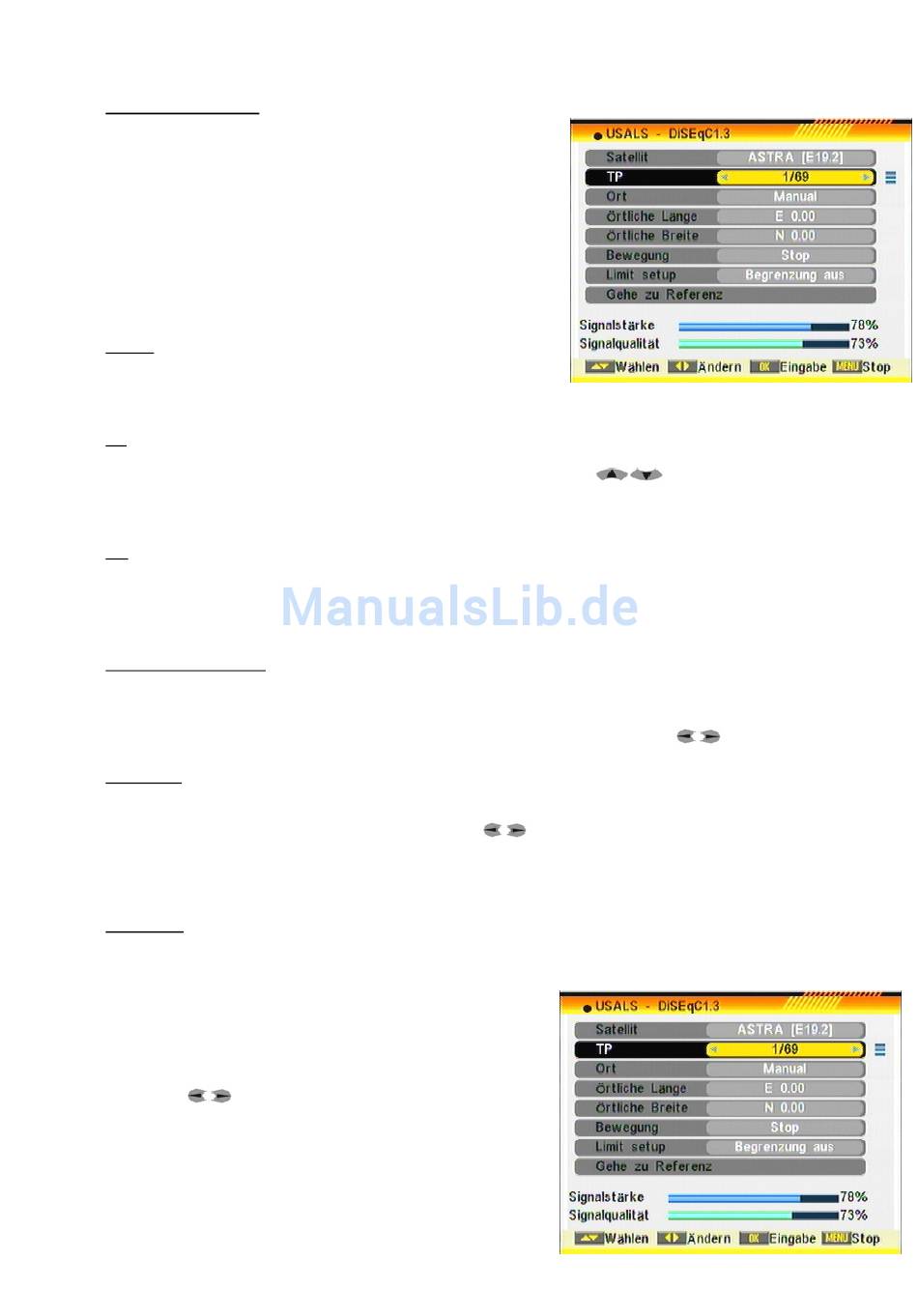

USALS / DiSEqC 1.3
Der hauptsächliche Unterschied zwischen den Varianten
1.2 und 1.3 liegt in der Art der Einrichtung und den gegebenen
Vorrausetzungen.
USALS oder auch DISEqC1.3 soll es dem Benutzer einfacher
machen, eine Drehanlage in Betrieb zunehmen.
Hierfür ist es erforderlich, dass der Motor perfekt nach Süden
ausgerichtet ist und das der Benutzer seinen genauen
Standort kennt. Diese Informationen sollten Sie der
Bedienungsanleitung des Motors entnehmen können.
Ebenfalls ist eine Zeichnung auf Seite 32 dieser Anleitung.
Satellit
Wählen Sie hier, welchen Satelliten Sie empfangen wollen.
Drücken Sie hierzu die OK Taste und wählen Sie einen
Satelliten aus der sich einblenden Liste aus.
Drücken Sie zum Abschluss erneut die OK Taste.
TP
Wählen Sie hier, welche Sendefrequenz für das auffinden des Satelliten herangezogen werden soll.
Die Anwahl erfolgt mit der OK Taste, die Auswahl mit den Pfeiltasten
Abschließend bitte die OK Taste drücken.
Achtung: Bei exotischen Satelliten bitte vorher den Eintrag auf Aktualität prüfen!
Ort
Drücken Sie die OK Taste und wählen Sie mit den Pfeiltasten den Ort welcher Ihnen am nächsten gelegen ist.
Beachten Sie jedoch, dass Abweichungen von ihrem tatsächlichen Standort Qualitätsverluste mit sich bringen
oder gar der Empfang nicht möglich ist. Bei Abweichungen von größer als 80km Luftlinie wählen Sie bitte
Manuell und tragen Sie unter Örtliche Länge / Breite Ihre Position ein.
Örtliche Länge / Breite
Geben Sie über den Ziffernblock der Fernbedienung hier Ihre Position bezogen auf Längen- und Breitegrad an.
Beispiel Frankfurt:
Der Wechsel zwischen Ost und West oder Nord und Süd erfolgt mit den Tasten
Bewegung
Obwohl die Einrichtung über DISEqC1.3 / USALS automatisch verläuft, hängt doch alles von der exakten
Ausrichtung der Antenne und des Motors nach Süden ab. Unter diesem Menüpunkt können Sie dies prüfen.
Bewegen Sie den Motor schrittweise mit den Tasten
Beachten Sie hierbei die Anzeigen der Signalstärke und der Signalqualität um das Optimum zu finden.
Der Motor speichert diese Änderung nicht, hier muss bei einer Verschiebung die Antenneninstallation überprüft
werden.
Limit setup
Wenn die an dem DiSEqC Motor montierte Sat-Antenne aufgrund Ihrer Größe nicht den kompletten
Drehbereich des Motors ermöglicht, haben Sie hier die Möglichkeit den Drehbereich über die Softwarelimits
einzustellen.
Besser ist jedoch ein Hardwarelimit wie beim FTEmaximal
Motor DiMo 120+, denn Softwarelimits können unabsichtlich
gelöscht werden.
Um ein z.B. das Ost-Limit einzustellen gehen Sie zu dem
Menüpunkten Bewegung und drehen Sie den Motor mit den
Pfeiltasten
Kalkulieren Sie einen kleinen Sicherheitsabstand mit ein,
damit sich die Antenne zum Beispiel bei Wind nicht
einklemmen kann.
Gehen Sie nun mit den Pfeiltasten zum Punkt Limits setup
und drücken Sie die OK Taste um diese Position zu
speichern.
Technische Änderungen und Irrtümer vorbehalten
Örtliche Länge 8,69° Ost (East)
Örtliche Breite 50,13° Nord (North)
zu dem gewünschten östlichen Endpunkt.
nach Ost oder West.
- 26 -
.
.
Version 1.0
