Installation

Dieses Gerät kann ohne tragenden Monitorfuß oder anderes
stützendes Montagezubehör nicht benutzt oder installiert
werden. Es wird dringend empfohlen, die korrekte Anbringung
von einer erfahrenen, von NEC autorisierten Servicekraft
vornehmen zu lassen. Bei Nichteinhaltung der NEC-Standard-
Montageanleitungen kann es zu Schäden am Gerät oder
Verletzungen des Benutzers kommen. Die Produkthaftung deckt
durch unsachgemäße Installation entstandene Schäden nicht ab.
Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen
Ihres Garantieanspruchs führen.
Montage
Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie
sich hierzu an Ihren Händler. Es wird dringend empfohlen,
den Monitor von einem erfahrenen, qualifi zierten Techniker
sachgemäß anbringen zu lassen. Bitte prüfen Sie die Umgebung,
in der der Monitor angebracht werden soll.
Der Kunde trägt die Verantwortung für die Anbringung an einer
Wand oder einer Decke. Nicht alle Wände oder Decken sind
fest genug, um dem Gewicht des Monitors standzuhalten.
Die Produkthaftung deckt durch unsachgemäße Anbringung,
Umbau oder höhere Gewalt entstandene Schäden nicht ab. Die
Nichtbeachtung dieser Empfehlungen kann zum Erlöschen Ihres
Garantieanspruchs führen.
Decken Sie die Lüftungsschlitze NICHT durch Montagezubehör
oder anderes Zubehör ab.
Für NEC-qualifi ziertes Personal:
Für einen sicheren Halt verwenden Sie mindestens zwei Bügel
zur Befestigung des Geräts. Befestigen Sie das Gerät an
mindestens zwei Punkten.
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
• Wenn Sie Montagezubehör verwenden, das nicht NEC-
geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1)
Montagemethode konform sein.
• NEC empfi ehlt dringend,
Schrauben der Größe M6
(Länge von 10–12 mm +
Dicke des Bügels und der
Unterlegscheiben)
weniger als
φ 8,5 mm
zu verwenden. Wenn
Sie Schrauben verwenden,
die länger als 10–12 mm
sind, prüfen Sie die Tiefe
der Bohrung. (Empfohlenes
Anzugsdrehmoment:
470 – 635 N•cm) NEC
empfi ehlt die Verwendung
von Montageverbindungen,
die dem UL1678-Standard
für Nordamerika entsprechen.
• Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
• Ausführliche Hinweise fi nden Sie in der Anleitung, die dem
Montagezubehör beiliegt.
• Vergewissern Sie sich, dass zwischen dem Monitor und der
Halterung keine Lücke vorhanden ist.
• Bei der Verwendung in einer Videowand für einen
längeren Zeitraum können sich die Monitore aufgrund
der Temperaturänderungen leicht ausdehnen. Daher wird
empfohlen, zwischen angrenzenden Monitorkanten einen
Spalt von mehr als einem Millimeter vorzusehen.
Keine
Gerät
Lücke
Tragebügel
Unterlegscheiben
Kein Gewinde
4 mm
Schraube
Dicke von
10-12 mm
Bügel und
Unterlegscheiben
Die Schraubenlänge sollte der Tiefe
der Bohrung (10–12 mm) zuzüglich
der Dicke des Tragebügels und der
Unterlegscheiben entsprechen.
Die Bügelaussparung sollte weniger
als φ 8,5 mm betragen.
Deutsch-5

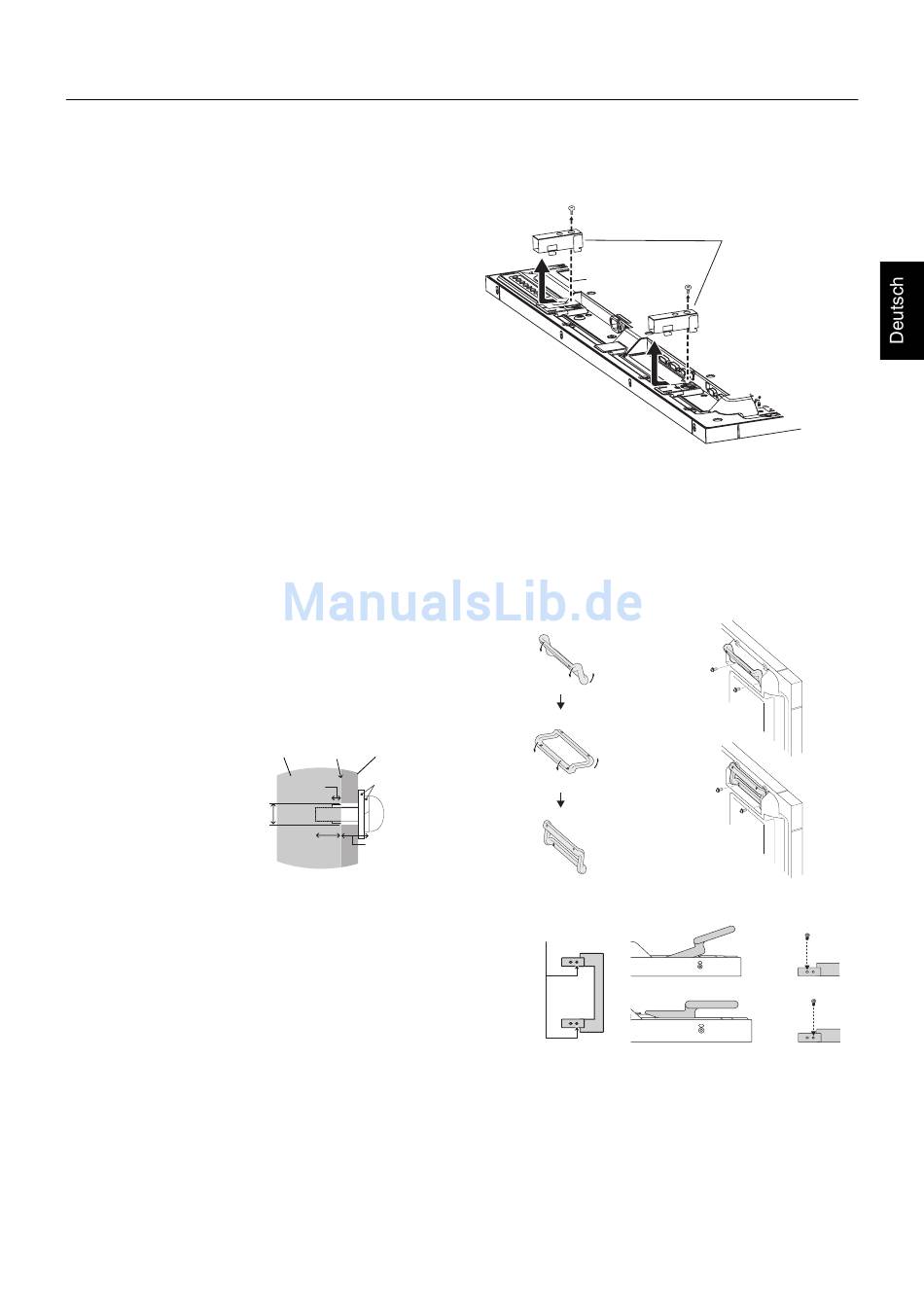

Mit der optionalen Wandhalterung
• Bei der Verwendung einer optionalen Wandhalterung
müssen die Fußhalterungen möglicherweise entfernt
werden. Siehe folgendes Diagramm:
Wenn die Fußhalterung das Montagezubehör blockiert,
muss diese möglicherweise ebenfalls entfernt werden.
• Bei der Verwendung der optionalen Wandhalterung*
oder bei beengten Platzverhältnissen hinter dem Gerät
müssen die Griffe möglicherweise aus der normalen
Position an das Gehäuse geklappt werden. Siehe
folgendes Diagramm:
*: Außer für X401S
(X401S)
Normale Position
Position bei
geringer Tiefe
(X462S/X552S)
Änderung der Normale Position
Schraubenposition
Position bei geringer Tiefe
Optionale
Fußhalterung
