4. Inbetriebnahme
RESS
6

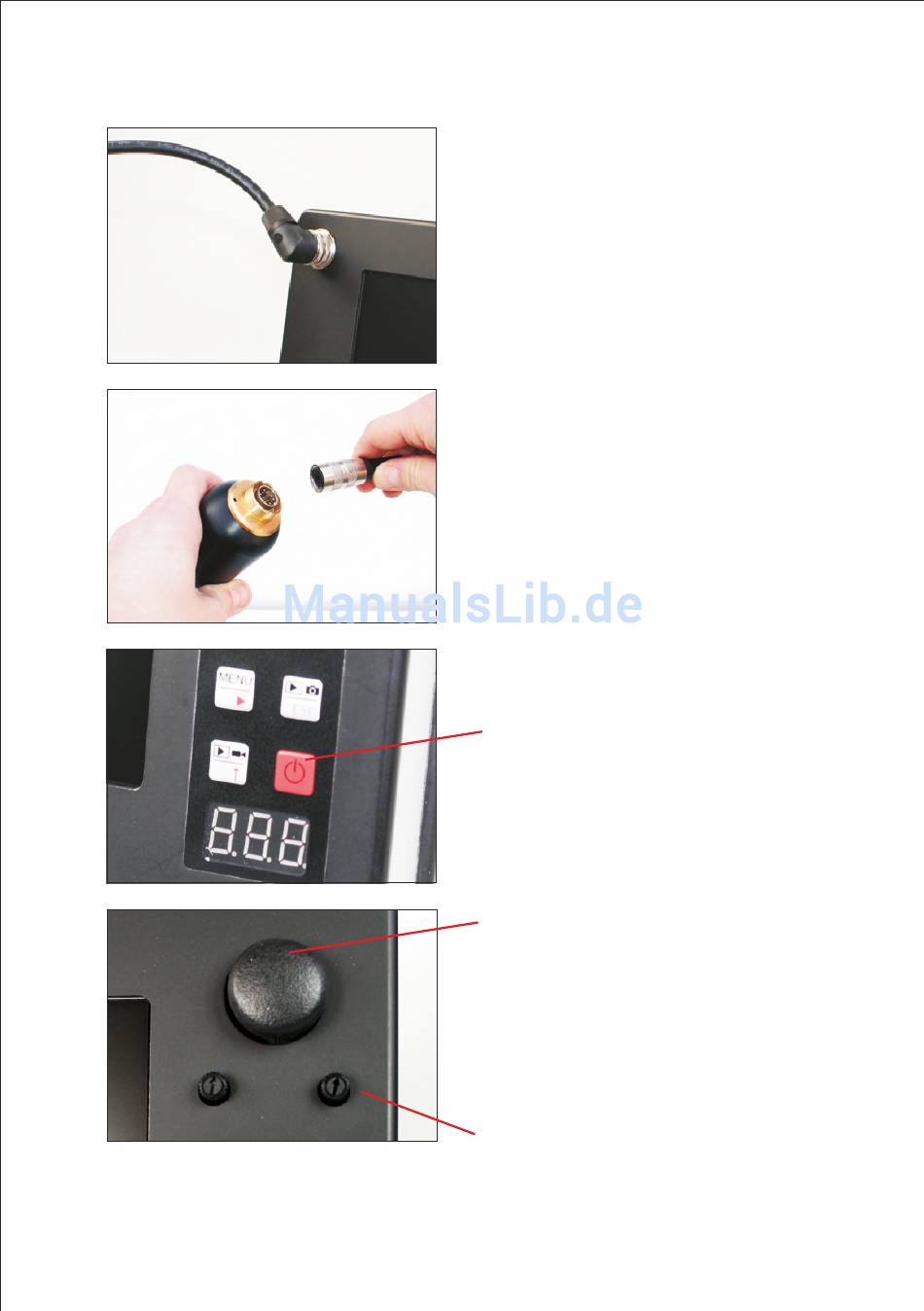

Verbinden Sie den Stecker des Kamerakabels mit
der 12-poligen Buchse am Handgerät. Achten Sie
darauf, dass die Nutführung des Steckers mit der
Buchse übereinstimmt. Schrauben Sie die Steckver-
bindung mit Hilfe der Gewindeverschraubung fest.
Verbinden Sie die Buchse des Kamerakabels mit
dem 12-poligen Stecker am Kamerakopf. Achten
Sie darauf, dass die Nutführung des Steckers mit
der Buchse übereinstimmt. Schrauben Sie die Steck-
verbindung mit Hilfe der Gewindeverschraubung fest.
Bitte beachten Sie, dass die Kamera erst in Betrieb
genommen werden kann, wenn sämtliche Verbin-
dungen des Systems hergestellt sind und das
Grundgerät eingeschaltet ist. Sobald dies erfolgt ist,
leuchten die im Inneren der Kamera integrierten
Lampen, die zur Ausleuchtung des Schornsteines
bei der Inspektion dienen.
Mit dem Ein-/Ausschalter wird das Gerät
eingeschaltet
Mit dem Joystick wird die Drehkugel-Kamera ge-
steuert.
Die Drehkugelkamera kann bei der Auslieferung
ständige Schwenk- oder Drehbewegungen aus-
führen oder in eine Richtung sich gar nicht bewe-
gen. Dieses kann mit Hilfe der Trimmungsregler
justiert werden. Der linke Regler ist für die Drehbe-
wegung und der rechte für die Schwenkbewegung
zuständig. Die Trimmer soweit drehen, bis die ge-
wünschte Einstellung vorgenommen wurde.
Trimmungsregler zur Grundstellung der
Drehkugel-Kamera
Kamerasysteme - 7"-Handgerät
