Inhaltszusammenfassung für Ress FM7 PRO
-
Seite 3: Inhaltsverzeichnis
- Kamerastangen / Reparatursatz DKK Seite 21 - Kamerakabel / Metrierung / Rollböcke Seite 22 - Kamerakoffer Seite 23 - Reflektor / Ladegeräte Seite 24 Tipps zur Inspektion Seite 24 Hilfe bei Störungen / Pflege / Service Seite 25 RESS Kamerasysteme... -

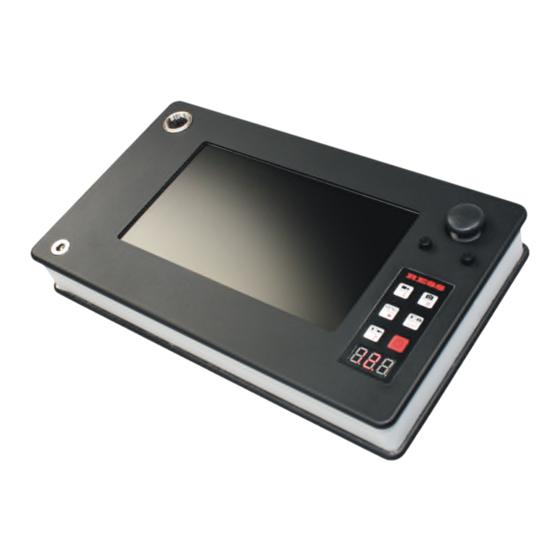

Seite 4: 7"-Handgerät
- Das Videoinspektionssystem ist nicht für den Einsatz im medizinischen Bereich zulässig! - Arbeiten im Inneren des Gerätes sind ausschließlich von Fachkräften durchzuführen (bei Bedarf RESS - Kundenservice) - Das Verbinden als auch das Trennen der jeweiligen Systembestandteile ist nur in stromlosem Zustand durchzuführen! -
Seite 5: Inbetriebnahme
1 7"-Display 2 SD-Karteneinschub 2 Der SD-Karteneinschub befindet sich 3 Anschlussbuchse für Kamerakabel am Kopf des Handgerätes 4 Ladebuchse 5 Bedienfeld 6 LCD-Spannungsanzeige 7 EIN-/Aus-Schalter 8 Trimmungsregler zur Grundstellung der Drehkugel-Kamera 9 Joystick-Steuerung für Drehkugel- Kamerakopf RESS Kamerasysteme - 7"-Handgerät... - Seite 6 Dieses kann mit Hilfe der Trimmungsregler justiert werden. Der linke Regler ist für die Drehbe- wegung und der rechte für die Schwenkbewegung zuständig. Die Trimmer soweit drehen, bis die ge- wünschte Einstellung vorgenommen wurde. Trimmungsregler zur Grundstellung der Drehkugel-Kamera RESS Kamerasysteme - 7"-Handgerät...
-
Seite 7: Arbeiten Mit Dem Gerät
LED kontinuierlich brennt, ist der Ladevorgang abgeschlossen und das Ladegerät kann vom Handgerät getrennt werden. Ladebuchse Über den „Discharge-Taster“ kann der Akku auch manuell entladen werden. Dieses schont den Akku, wenn er nicht ganz entladen ist, bevor er wieder voll geladen wird. RESS Kamerasysteme - 7"-Handgerät... -
Seite 8: Bedientaster
Display EXIT: Zurück zum Livebild Erfolgt 10 Sekunden lang keine Eingabe, wird zum Live-Bild zurückgekehrt. Sollten Sie längere Videosequenzen speichern wollen, müssen Sie nach 300 Sekunden erneut die Aufnahme- taste drücken und eine weitere Speicherung auslösen. RESS Kamerasysteme - 7"-Handgerät... -
Seite 9: Technische Daten
7" Farb-LCD-TFT-Display (156 x 86 mm) Speichermedium: 2 GB SD-Karte 1 Foto ca. 32 kb (720x576 Pixel) 120 Sekunden Film ca. 42 MB Spannungsversorgung: NiMh-Akku 12V/2100mAh Spannungsüberwachung: LCD-Anzeige Betriebsdauer: ca. 165 Minuten (Je nach Kamerakopf) Ladedauer: ca. 1 1/2 Stunden RESS Kamerasysteme - 7"-Handgerät... -
Seite 10: Schutztasche
Transport- u. Schutztasche für 7"-Handgerät Art.-Nr. 2522 Drehen Sie die Tasche auf den Rücken und öffnen den Klettverschluss. Schieben Sie das Handgerät mit dem Monitor nach unten in die Tasche. (SD-Karten- slot voran.) RESS Kamerasysteme - Schutztasche Handgerät... - Seite 11 Händen den Sonnen- schutz von den Klettverschlüssen. Drücken Sie die TENAX-Schnellverschlüsse auf das Gegen- stück, bis sie einrasten. (Nicht direkt auf den Knopf drücken). Zum Lösen der Knöpfe einfach an dem Metallknopf ziehen. RESS Kamerasysteme - Schutztasche Mini-Handgerät...
-
Seite 12: Inbetriebnahme
80 bis 120 mm. Bei der Miniaturkamera sind es kleinste Leitungen ab 50 mm. Mit Ihr werden auch mehrere 90°-Bögen bewältigt. Die Steuerung des Drehkugelkamerakopfes erfolgt durch den Joystick am Bedienteil. Durch unterschiedlich starke Bewegungen des Steuerknüppels, erreicht man unterschiedlich Geschwin- digkeiten in der Drehbewegung. RESS Kamerasysteme - Kameraköpfe... -
Seite 13: Trimmung Des Drehkugelkamerakopfes
1 cm ab 1 cm ab 1 cm Betriebsspannung: 10,5 – 12,5 Volt 10,5 - 12,5 Volt 10,5 - 12,5 Volt Lichtempfindlichkeit: 0,8 Lux 0,8 Lux 0,3 Lux Besonderheiten: Schwenkbereich: 0° - 90° Drehbereich: endlos Sichtfeld: 135° RESS Kamerasysteme - Kameraköpfe... - Seite 14 - Das Videoinspektionssystem ist für den Einsatz im medizinischen Bereich unzulässig! - Arbeiten im Inneren des Gerätes sind ausschließlich von Fachkräften durchzuführen (bei Bedarf RESS - Kundendienst)! - Das Verbinden als auch das Trennen der jeweiligen Systembestandteile ist nur im stromlosen Zustand durchzuführen!
-
Seite 15: Besondere Hinweise
Die GFK-Stange muss vor der Inbetriebnahme des Systems komplett eingerollt sein, sonst ist die Meterzählung fehlerhaft. Bitte beachten Sie, dass eine hundertprozentige Anzeige der Meterzählung nicht gewährleistet ist und geringe Abweichungen toleriert werden müs- sen (Abhängig von der Aufrollqualität der GFK- Stange). RESS Kamerasysteme - Kamerahaspel... - Seite 16 GFK-Stange Ø: 5 mm 6 mm Lagertemperatur: _____ -20° C bis +50° C ______ Betriebstemperatur: _____ 0 ° C bis +50° C ______ Integrierte Signalleitungen: 4 x 0,3 mm² 6 x 0,5 mm² Meterzählung: Reflexlichtschranken und Microcontroler RESS Kamerasysteme - Kamerahaspel...
-
Seite 17: Kamera-Zusatzbeleuchtung
Klettbänder, damit das Kabel bei der Arbeit nicht stört oder hängen bleiben kann. Legen Sie das kurze Klettband um das Adapterkabel und die Klinkenverbindung und das lange Klettband um die Drehkugelkamera. Ziehen sie in beiden Fällen das Ende des Klettbandes durch die Metallöse und legen es um. RESS Kamerasysteme - Zusatzbeleuchtung... -
Seite 18: Zentrierfeder
Feder beschädigt! drückte Feder mit einer Hand fest halten. Die Federn können durch drehen des großen Ringes verstellt und mit der Rändelschraube in der gewünschten Den großen Ring langsam nach Position arretiert werden. oben gleiten lassen. RESS Kamerasysteme - Zentrierfeder... -
Seite 19: Schutzkorb
Z e n t r i e r v e r s c h r a u b u n g v e r s c h r a u b t . Das Kamera-Systemkabel wird dann wie gewohnt an- geschlossen. RESS Kamerasysteme - Schutzkorb/Verschraubung für Zentrierstern... -
Seite 20: Haspelanbindung
Die Drehkugelkamera in die Haspel- anbindung einschrauben. Kabelbuchse aufschrauben und fest- drehen ACHTUNG: Auf gerades Einschrauben achten. Sonst wird das Gewinde beschädigt Kabel nicht zu lang,nach unten durch die Nut führen. Schutzkappe auf die Haspelanbindung aufschrauben. RESS Kamerasysteme - Haspelanbindung... -
Seite 21: Kamerastangen / Reparatursatz Dkk
Z e n t r i e r v e r s c h r a u b u n g v e r s c h r a u b t . Das Kamera-Systemkabel wird dann wie gewohnt an- geschlossen. RESS Kamerasysteme - Schutzkorb/Verschraubung für Zentrierstern... -
Seite 22: Kabelmetrierung Selbstklebend
2 x 1 bis 20 m Art.-Nr. 2594-J 1 x 1 bis 40 m Art.-Nr. 25941-J 9 10 11 12 13 14 15 16 17 18 19 20 Kamera-Rollböcke Für Schornsteintür, gewinkelt Art.-Nr. 0042-B Für Schornsteinkopf, flach Art.-Nr. 0043-B RESS Kamerasysteme - Zubehör... -
Seite 23: Kamerakoffer
Maße: 495 x 235 x 345 mm (LxBxH) Art.-Nr. 5364 ® Cordura -Tasche Maße: 480 x 290 x 300 mm (LxBxH) Art.-Nr. 5307 ® Cordura -Tasche Maße: 400 x 400 x 150 mm (LxBxH) Art.-Nr. 5306 RESS Kamerasysteme - Zubehör... -
Seite 24: Sicherheit
Gewicht des Kamerakopfes auch bei voller Ausnutzung der Kabellänge leicht stand. Zur Erleichterung empfehlen wir die Benutzung eines Rollbocks, der als Zube- hör erhältlich ist (für die Schornsteintür Art.-Nr. 0042 / für den Schornsteinkopf Art.-Nr. 0043). RESS Kamerasysteme - Kameraköpfe... -
Seite 25: Hilfe Bei Störungen / Pflege / Service
Bei selbsttätigem Öffnen des Kamerakopfes oder Monitors erlischt die Garantie! Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an RESS zur Entsorgung zurück. SERVICE-Hotline: 05208/9127-26 RESS Kamerasysteme - Zubehör... - Seite 26 Reparaturen und Ersatzteilservice für: RESS-Kamerasysteme Testo Rauchgasanalyse MRU Spectra Rauchgasanalyse Afriso Eurolyzer Rauchgasanalyse RESS GmbH & Co. KG Am Hasselbruch 28 D-32107 Bad Salzuflen Tel. 0 52 08 / 91 27 0 Fax 0 52 08 / 80 30 info@ress.de Internet-Shop: www.ress.de...
