3. Trimmung des Drehkugelkamerakopfes
Die Drehkugelkamera kann bei der Auslieferung ständige Schwenk- oder Drehbewegungen aus-
führen oder in eine Richtung sich gar nicht bewegen. Dieses kann mit Hilfe der Trimmungsregler
justiert werden. Der linke Regler ist für die Drehbewegung und der rechte für die Schwenkbewe-
gung zuständig.
Nachjustieren bei ständiger Drehbewegung:
Den linken Trimmer soweit drehen, bis der Kamerakopf sich nicht mehr selbstständig dreht.
Nachjustieren der Schwenkbewegung:
Wenn der Kamerakopf sich nicht mehr schwenken lässt, also nur nach vorne
schaut, ist wahrscheinlich der rechte Trimmer bis zum linken Anschlag gedreht.
Drehen Sie den rechten Trimmer langsam im Uhrzeigersinn, bis der Kamera-
kopf anfängt sich zu neigen. Jetzt kann der Kopf wieder mit dem Joystick
bewegt werden. Den Joystick nach unten ziehen und wieder nach oben
drücken. Sollte der Kopf sich jetzt schneller neigen, als das er in die Ausgangs-
position zurück fährt, den rechten Trimmer wieder minimal gegen den Uhrzei-
gersinn zurückdrehen, bis die Geschwindigkeit in beiden Richtungen gleich
schnell ist.
4. Technische Daten
Kameramodul:
Objektiv:
Durchmesser:
Länge:
Beleuchtung:
Gewicht:
Schärfebereich:
Betriebsspannung: 10,5 – 12,5 Volt
Lichtempfindlichkeit: 0,8 Lux
Besonderheiten:
Schwenkbereich:
Drehbereich:
Kamerasysteme - Kameraköpfe
Achtung !
Versuchen Sie nie, den Kugelkopf der Drehkugelkamera bei
Betrieb per Hand festzuhalten oder den Kugelkopf von Hand
zu drehen. Die Mechanik würde dabei beschädigt werden !

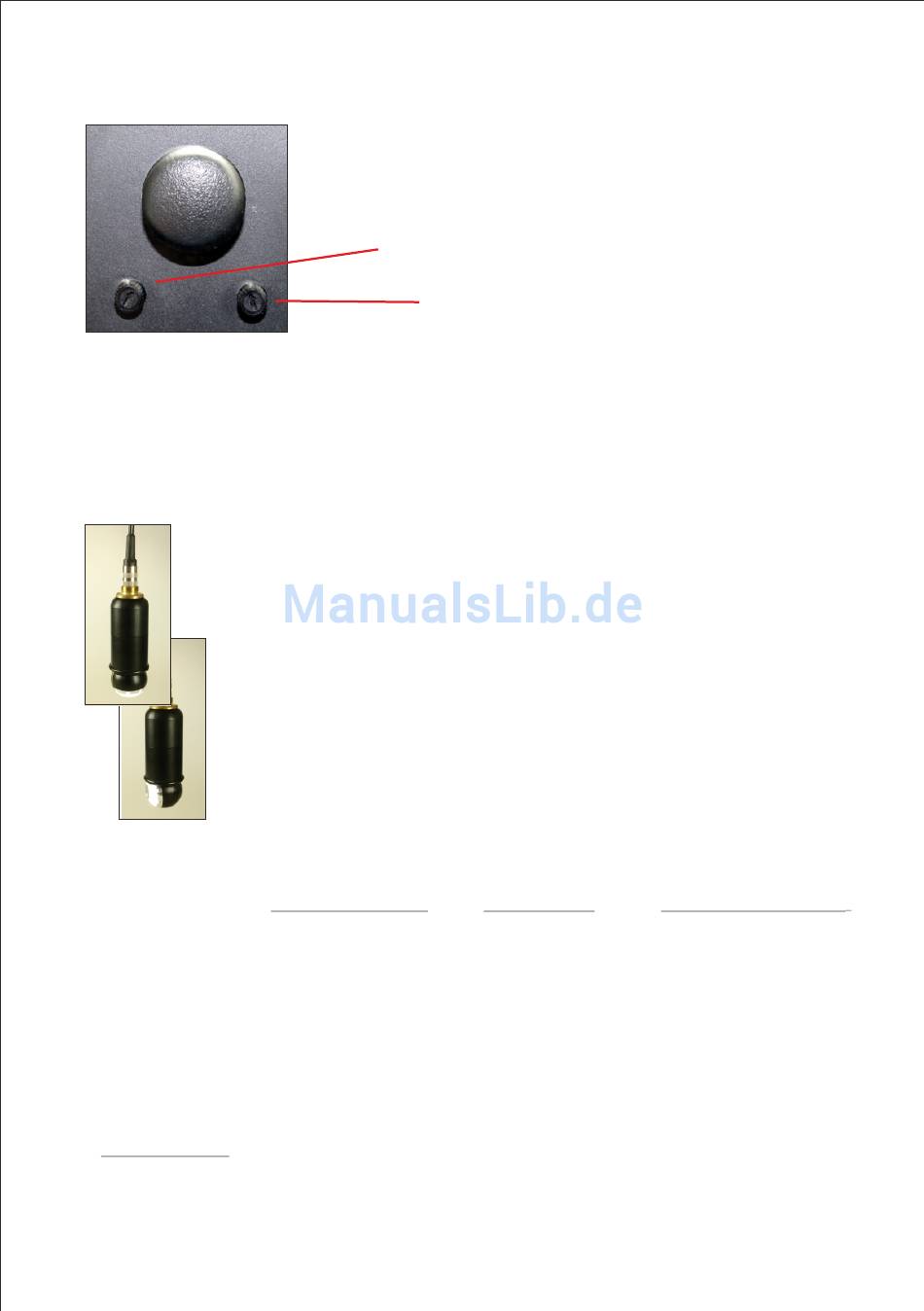

Trimmungsregler zur Grundstellung der
Drehkugel-Kamera
Wenn der Kamerakopf auf 90° steht, somit zur Seite schaut und sich nicht
mehr in die Ausgangsposition zurück schwenken lässt, den rechten Trimmer
gegen den Uhrzeigersinn drehen, bis der Kopf sich wieder nach oben bewegt.
Den Joystick nach oben drücken und nach unten ziehen und den Trimmregler
so einstellen, dass beide Bewegungen gleich schnell ausgeführt werden
können.
Dreh-Kugelkamera
CCD
3,6 mm
49 mm
134 mm
15 LEDs
280 g
ab 1 cm
0° - 90°
endlos
Kugelkamera
CCD
3,6 mm
49 mm
55 mm
15 LEDs
90 g
ab 1 cm
10,5 - 12,5 Volt
0,8 Lux
Miniaturkamera RS29.
CCD
2,5 mm
29 mm
126 mm
12 SMDs
129 g
ab 1 cm
10,5 - 12,5 Volt
0,3 Lux
Sichtfeld: 135°
RESS
2
13
