BEDIENUNGSANLEITUNG
8-KANAL MODELL

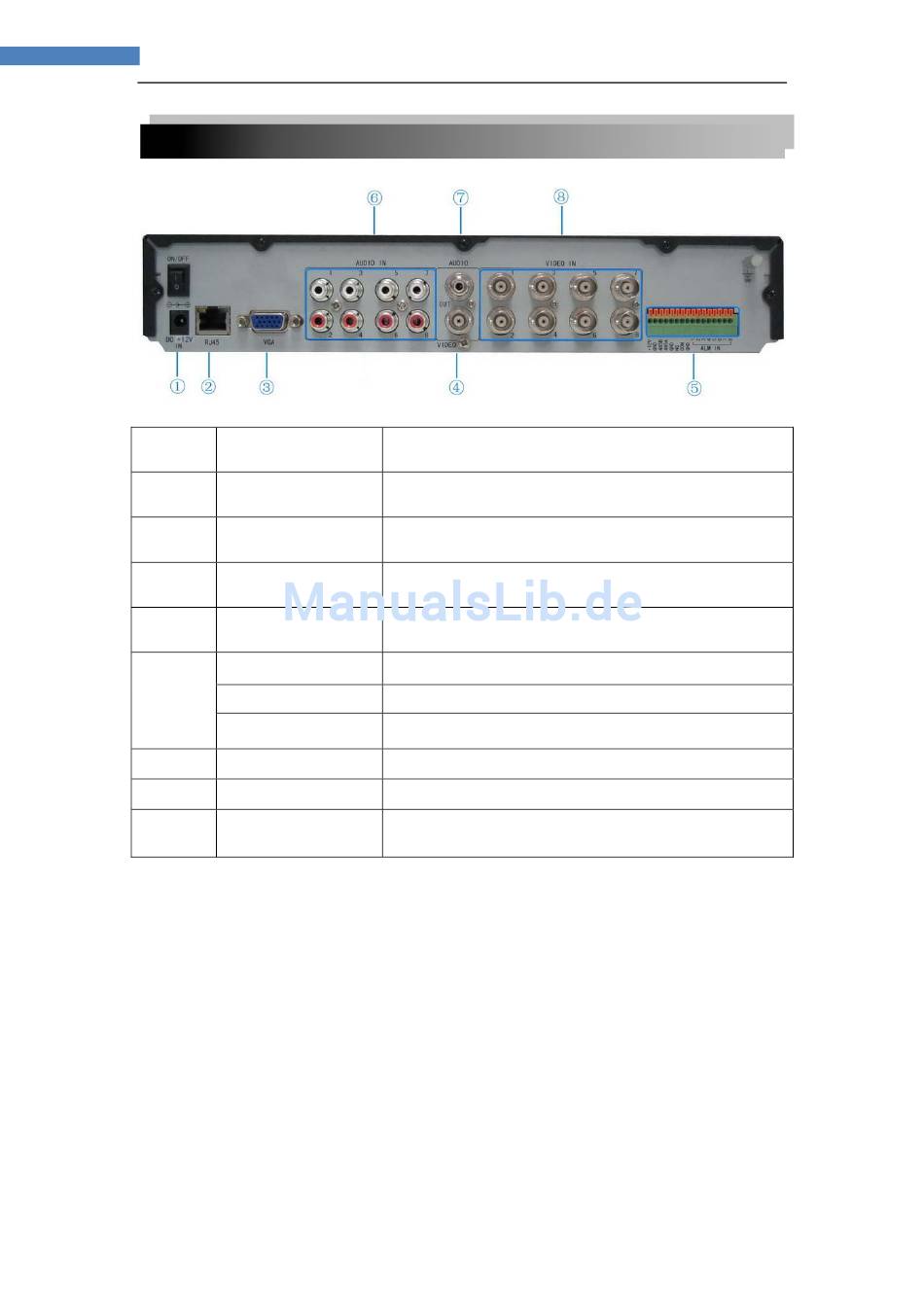

Anschlüsse auf der Rückseite
Feld
Anschluß
1
Stromanschluß
2
Netzwerk
3
VGA Ausgang
4
Video Ausgang
Alarm Eingang
Alarm Ausgang
5
RS485
6
Audio Eingang
7
Audio Ausgang
8
Video Eingang
Anschlußbeschreibung
DC 12V/3A
Netzwerkanschluß RJ 45
VGA Ausgang zum Anschluß von PC-Monitoren
BNC Videoausgang zum Anschluß von TV/Monitor
8 I/O Alarmeingang
I/O Ausgang für Alarm (Bsp. Sirene, Melder etc)
RS 485 zum Anschluß von PTZ-Kameras o.ä.
Zum Anschluß von Audio-Quellen
Zum Anschluß von Audio-Anlagen
BNC-Fähige Video-Quellen (Kameras)
