44 BEDIENUNGSANLEITUNG

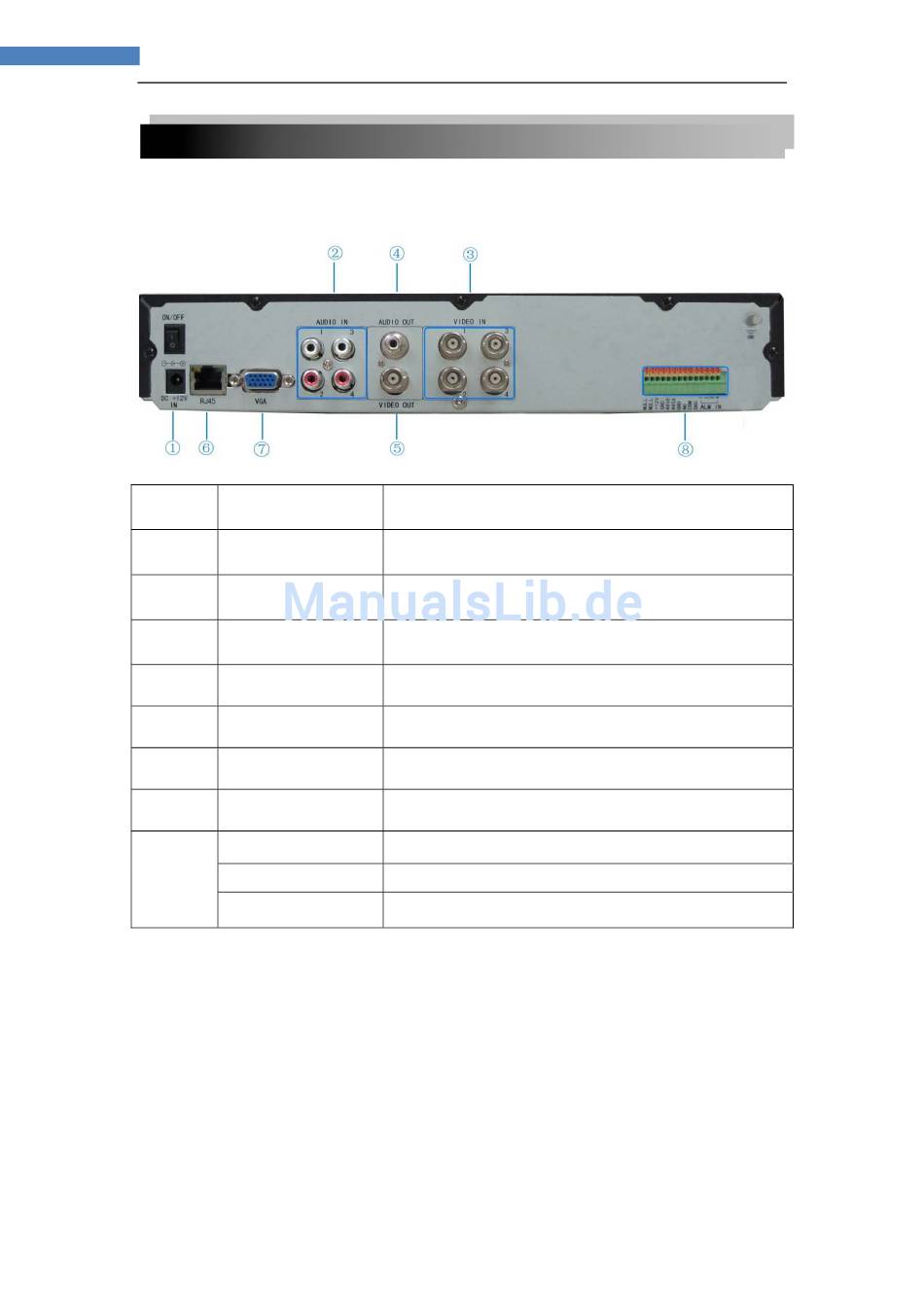

4.2 RÜCKSEITE
4-KANAL MODELL
Anschlüsse auf der Rückseite
Feld Anschluß
1 Stromanschluß
2 Audio Eingang
3 Video Eingang
4 Audio Ausgang
5 Video Ausgang
6 Netzwerk
7 VGA Ausgang
Alarm Eingang
Alarm Ausgang
8
RS485
Anschlußbeschreibung
DC 12V/3A
Zum Anschluß von Audio-Quellen (Bsp. Kameras)
BNC-Videoeingänge (Bsp.Kameras etc)
Zum Anschluß an Audio Anlagen
Ausgang zum Anschluß von TV/Monitor via (BNC)
Ethernet RJ45 Anschluß
VGA Anschluß für PC-Monitor
4 I/O Alarmeingänge
I/O Ausgang für Alarm (Bsp. Sirene, Melder etc)
RS 485 zum Anschluß von PTZ Kameras
44
