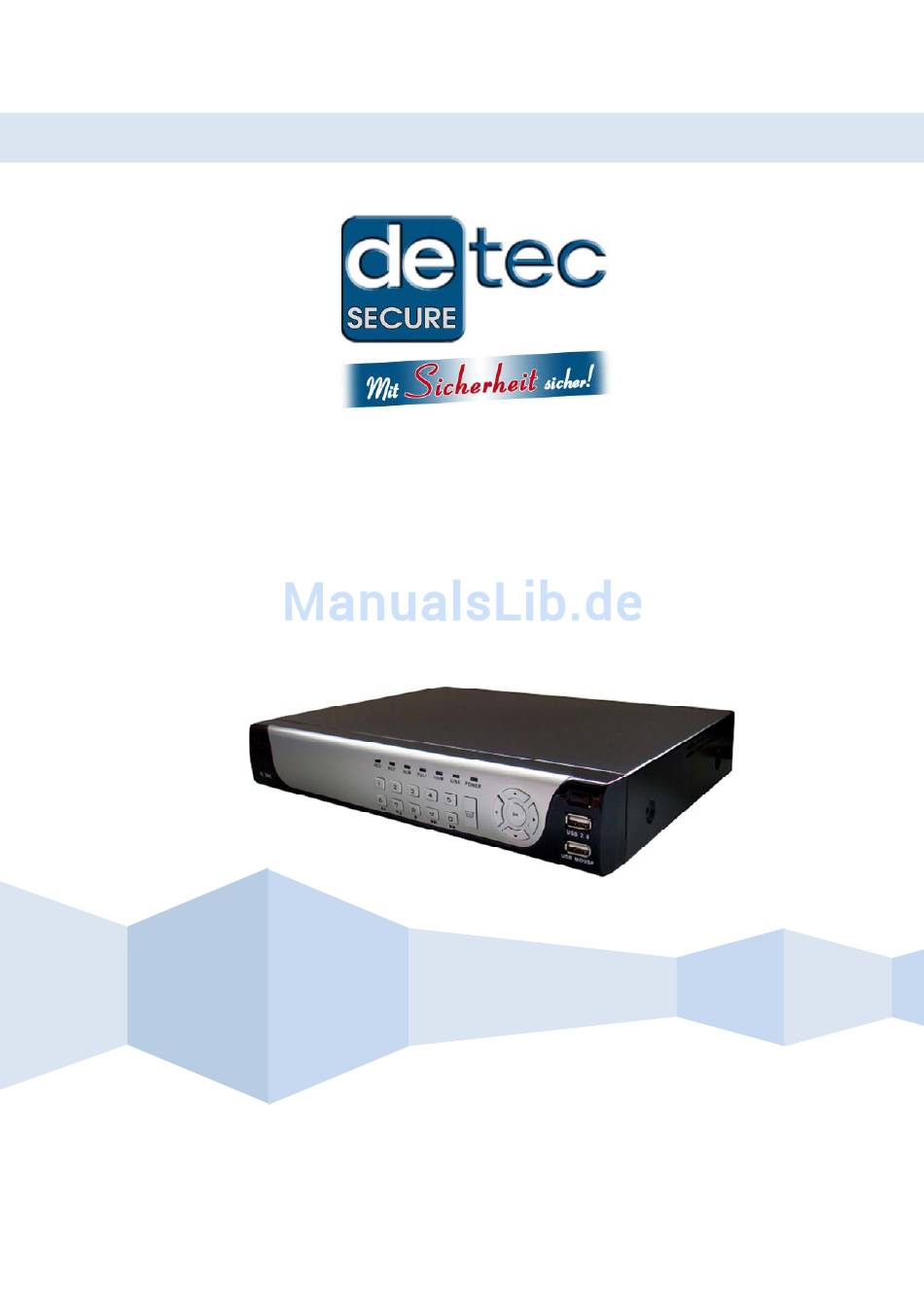

- Seite 1 BEDIENUNGSANLEITUNG H.264 NETZWERK DIGITAL VIDEO RECORDER Art. Nr: 790505 & 790508...
- Seite 2 BEDIENUNGSANLEITUNG WARNUNG! VORSICHT VOR STROMSCHLAG NICHT ÖFFNEN!! WARNUNG: UM STROMSCHLÄGE ZU VERMEIDEN, DAS GEHÄUSE NICHT ÖFFNEN. KEINE WARTBAREN TEILE IM INNEREN DES GERÄTES. BITTE FACHPERSONAL ZUR REPARATUR KONTAKTIEREN Das Blitzsymbol im Dreieck soll den Benutzer vor unisolierter Spannung innerhalb des Gerätes warnen.
-
Seite 3: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG INHALT 1 EINLEITUNG ......................... 4 1.1 HAUPTFUNKTIONEN ....................4 1.2 PRODUKTFUNKTIONEN ..................4 1.2.1 PARAMETER（4/8CH） ..................4 1.2.2 GRUNDFUNKTIONEN ..................5 1.3 SICHERHEITSHINWEISE ..................6 2. BEDIENUNG DES DVR ....................7 2.1 FERNBEDIENUNG ....................7 2.2 MAUSBEDIENUNG ....................8 2.3 BENUTZUNG DES UNTERMENÜS ................. -
Seite 4: Einleitung
BEDIENUNGSANLEITUNG 1 EINLEITUNG 1.1 Hauptfunktionen Der 4/8 Kanal Digital Video Recorder (DVR) besticht durch lokale Aufnahme- möglichkeit & Wiedergabe, unterstützt CIF/HD1/D1 Auflösung, Netzwerküberwachung, Datensicherung, Multiple Einstellmöglichkeiten, Bewegungserkennung, USB Daten- sicherung sowie USB-Mausanschluß. 1.2 Produkt Funktionen H.264 Kompression 2 USB Anschlüsse, USB2.0 für Datensicherung, USB1.1 für Mausfunktion. 3.5”... -
Seite 5: Grundfunktionen
BEDIENUNGSANLEITUNG Speicherung Audio Codec ADPCM CIF: 384~768 Kbps(optional) Video code rate HD1:512~1024Kbps(optional) D1:512~1024Kbps(optional) Audio code rate 32KB/s Speichermedium SATA HDD storage(optional) Alarm Eingang 4/8 Alarm Eingänge Alarm Alarm Ausgang 1 Alarm Ausgang Serial Anschluß Unterstützt 1 RS485 Anschlüsse Netzwerkanschluß RJ45，10M/100M Unterstützt Auflösung von 800x600, 1024x768, VGA Ausgang 1280x1024,1366x768, 1440 x900... -
Seite 6: Sicherheitshinweise
Für OsX 10.8 Mountain Lion ist ein Patch in Arbeit. Sie können die aktuelle Version unter www.detec-secure.de herunterladen. Gehen Sie dazu auf den Artikel 790601 (Suchfenster) und schauen unter „Software herunterladen“ nach. Detec DVR 790505 auf Apple MAC OsX 10.72 Lion über MULTICLIENT App... -
Seite 7: Bedienung Des Dvr
BEDIENUNGSANLEITUNG 2. Bedienungsmöglichkeiten des DVR Bei Bedienung mit der Fernbedienung entspricht die Enter Taste der linken Maustaste. 2.1 Infrarot Fernbedienung Die Infrarot Fernbedienung ist die 2. Möglichkeit das Systeminterface zu bedienen. So benutzen Sie die Fernbedeinung: 1. STANDBY: Standbymodus Ein-/Ausschalten. 2. -
Seite 8: Mausbedienung
BEDIENUNGSANLEITUNG 2.2 Mausfunktion Die Maus ist das primäre Eingabegerät für die Menüsteuerung. HINWEIS: Sofern nicht anders beschrieben, beziehen sich alle genannten Funktionen auf die Mausbedienung. So benutzen Sie die Maus am DVR: Schließen Sie eine USB Maus am USB MOUSE Anschluß auf der Vorderseite des Systems an. -
Seite 9: Benutzung Des Untermenüs
BEDIENUNGSANLEITUNG 2.3 Benutzung des UNTERMENÜS Maussteuerung Bei Mausbenutzung benutzen Sie das Untermenü um weitere Systemfunktionen zu aktivieren, einschl. Main Menu und PTZ Kontrolle. Um das Untermenü zu öffnen: Rechtsklick auf dem Bildschirm öffnet das Untermenü. Wählen Sie eine der folgenden Möglichkeiten: •... -
Seite 10: Wiedergabe
BEDIENUNGSANLEITUNG 2.4 Wiedergabe Mithilfe des “Video Suche” Menus gelangt man in die Wiedergabemaske. Um mit der Wiedergabe zu beginnen: 1) Rechtsklick auf den Bildschirm und wählen Sie VIDEO SEARCH. (Video Suche) Das Suchmenü öffnet sich. HINWEIS: Bei Erstmaligem öffnen erscheint das aktuelle Datum auf dem Bildschirm. -
Seite 11: Funktions-Leitfaden
BEDIENUNGSANLEITUNG 2.5 Funktions-Leitfaden 2.5.1 Benutzeranmeldung 1. Starten des Systems Um das System in Betrieb zu nehmen: Schließen Sie das Stromkabel an der 12V Buchse des DVR an. Beim Start führt das System grundlegende Prüfungen durch und läd daraufhin das Betriebssystem. Nach ein paar Minuten erscheint die Live Ansicht. -
Seite 12: Hauptmenü
BEDIENUNGSANLEITUNG 2.5.2 Das Hauptmenü Abbildung 2.5.2 main menu SUCHE (SEARCH): Sucht nach aufgenommenem Videos auf dem DVR. AUFNAHME (REC): Einstellung der Aufnahmeparameter (Qualität/Auslösung), Einstellung der Aufnahmemodi, und Ein/Ausschalten der Tonübertragung.* HDD: Zeigt den Status der Festplatte an, sowie Formatieren der Festplatte im DVR-System. - Seite 13 BEDIENUNGSANLEITUNG Zeitgitter an. Der gewählte Tag erscheint in ROT Grün=normale Aufnahme; Rot=alarm Aufnahme (incl. Alarm- und/oder Bewegungsalarm Aufnahmen). Klicken Sie auf ein Tag im Monatsgitter um Aufnahmen des Tages im Stundengitter anzuzeigen. (falls Aufnahmen vorhanden). Abbildung 2.5.2.1.1 Aufnahmeanzeige (Gitter) Während der Wiedergabe benutzen Sie die angezeigten Abspieltasten oder die Tasten auf der Fernbedienung um die Wiedergabe zu kontrollieren.
-
Seite 14: Aufnahmemodus
BEDIENUNGSANLEITUNG HINWEIS: Das System ist mit den meisten erhältlichen USB-Sticks kompatibel, mit Kapazitäten von 256 MB bis zu 4 GB. Um aufgenommenes Material zu sichern: Schließen Sie einen leeren USB Stick an den oberen USB Port des DVR an. Öffnen Sie das SUCHE Menü und suchen nach aufgenommenen Videos. Klicken Sie auf FILE LIST (DATEIENLISTE). - Seite 15 BEDIENUNGSANLEITUNG Abbildung 2.5.2.3.2 Record (DVR-8CH) Um die Aufnahmeeinstellungen zu bearbeiten: Unter KANAL, benutzen Sie die drop-down Menüs und wählen AN/AUS um den gewählten Kanal ein- bzw auszuschalten. Unter AUFLÖSUNG, wählen Sie zwischen CIF, HD1, oder D1. DVR-4CH: Einstellung der Auflösung und der Coderate für die Aufnahme. Dazu gibt es 3 Optionen: D1、HD1、CIF Auflösung.
- Seite 16 BEDIENUNGSANLEITUNG Abbildung 2.5.2.3.1 Aufnahmeplan Das Planungsgitter zeigt die Wochentage und die Stunden 0~23 an. Sie können Alarm- aufnahme (Rot), Normale Aufnahme (Grün), oder Keine Aufnahme (Blau) für jeden Zeitblock des Tages festlegen. Um einen Aufnahmeplan einzustellen: 1) Öffnen Sie das Hauptmenü und wählen AUFNAHME. 2) Unter REC.
-
Seite 17: Überschreiben
BEDIENUNGSANLEITUNG Abbildung 2.5.2.3.2 Aufnahmeeinstellung im Zeitgitter Klicken Sie auf SPEICHEN. Klicken Sie CLOSE im Bestätigungsfenster. 10) Klicken Sie VERLASSEN in allen Menüs bis alle Fenster geschlossen sind. 4 HDD MANAGEMENT Zeigt wesentliche Informationen zur installierten Festplatte an, und stellt die HDD sowie USB-Stick formatierung zur verfügung. - Seite 18 BEDIENUNGSANLEITUNG 5 BASIC Hier werden die Systemsprache, Datum und Zeit, Passwörter, sowie Audio und Videoeinstellungen vorgenommen. Das Basic Menü beinhaltet folgende Untermenüs: Sprache, Datum/Zeit, Passwort, Anzeige, und Video/Audio. Abbildung 2.5.2.5 Basic Einstellungsmenü 6 SPRACHE Abbildung 2.5.2.6 System Sprache Um die Sprache zu ändern: Im drop-down Menü...
- Seite 19 BEDIENUNGSANLEITUNG Abbildung 2.5.2.7 DATUM/ZEIT Um Datum und Zeit einzustellen: 1) Klicken Sie auf DATUM/ZEIT und stellen folgende Optionen ein: • DATUM: Geben Sie den Tag, Monat und das Jahr ein. • DATUMSFORMAT: DD/MM/YYYY, MM/DD/YYYY, oder YYYY/MM/DD • ZEIT: Geben Sie die Zeit ein •...
-
Seite 20: Benutzereinstellungen
BEDIENUNGSANLEITUNG 1） Device ID: DVR ID 2） USER NAME: BENUTZER NAME, kann geändert werden 3） LEVEL: Benutzer Level, Alle Benutzer können in 2 Level eingeteilt werden. In ADMINTRATOR oder NORMAL Benutzer. 4） STATUS: Benutzerstatus. AKTIV/INAKTIV 5） CONFIG: EINSTELLUNGEN vornehmen HINWEIS: Nur Administrator und Benutzer mit Masterpasswort können alle Operationen ausführen. - Seite 21 BEDIENUNGSANLEITUNG einstellen. Benutzer können diese Seite zwar sehen, aber nichts ändern. Aktuell gibt es folgende Rechteeinstellungen: 1-16ch（Kanalanzahl abhängig vom DVR Modell. BSP, 8 Kanal DVR hat 8 Kanal Einstellung）IE Vorschaufunktion. Der Benutzer kann nur die freigegebenen Kanäle sehen. 1-16ch （Kanalzahl abhängig vom DVR Modell) Videowiedergabe. Benutzer kann Video des gewählten Kanals wiedergeben.
- Seite 22 BEDIENUNGSANLEITUNG • FARBE: Einstellen von FARBWERT, HELLIGKEIT, KONTRAST, und FARBSÄTTIGUNG für den ausgewählten Kanal • PREVIEW TIME: Wählen Sie AN/AUS um Datum/Zeit im Vorschaufenster anzuzeigen/verbergen. • RECORD TIME: Wählen Sie AN/AUS um Datum/Zeit während der Wiedergabe einzuschalten oder zu verbergen. 2) Klick NEXT PAGE um die Einstellung für die verbleibenden Kanäle einzustellen.
- Seite 23 BEDIENUNGSANLEITUNG 11 ERWEITERT (ADVANCE) Mit Hilfe des Erweitert Menüs können Sie Alarmeinstellungen, Bewegungs- erkennung, Handyzugirff, PTZ und Netzwerk Einstellungen vornehmen. Es gibt folgende Unterpunkte: Alarm, Info, MD, Mobile, System, PTZ, and Netzwerk. Abbildung 2.5.2.11 Erweitert Menü 12 ALARM Im Alarm Menü können Sie Alarm- und Emaileinstellungen vornehmen. HINWEIS: Externe Alarm-Sensoren müssen am Alarmblock auf der Rückseite angeschlossen werden um die Ein- und Ausgangsfunktionen des Systems korrekt zu gewährleisten.
-
Seite 24: E-Mail-Einstellungen
BEDIENUNGSANLEITUNG • OUTPUT: Ausgangszeit (in Sekunden) auf dem SpotMonitor von 0s, 10s,20s, 40s, oder 60s. • BUZZER: Stellt die Zeit des Summtons (in Sekunden) bei Eintritt eines Alarms ein—0s, 10s, 20s, 40s, oder 60s HINWEIS: Stellen Sie den Summer auf 0s ein falls Sie den Alarmton bei Bewegungs -erkennung auschalten möchten. -
Seite 25: Systeminfo
BEDIENUNGSANLEITUNG 13 SYSTEM INFO Zeigt Systeminformationen, einschl. Der Firmware Version, MAC address, und die Seriennummer de DVR an. Abbildung 2.5.2.13 System info 14 BEWEGUNGSERKENNUNG (BE) (MOTION DETECT) (MD) Einstellungen der Bewegungserkennung für jeden Kanal. Abbildung 2.5.2.14 Bewegungserkennung Um die Bewegungserkennung einzustellen: 1) Unter STATUS, wählen Sie AN um die Bewegungserkennung für den Kanal zu aktivieren. -
Seite 26: Handyzugriff (Mobile)
BEDIENUNGSANLEITUNG 15 HANDYZUGRIFF (MOBILE) Senden Sie Alarmmeldungen an Ihr Handy. Die zugehörige Handysoftware ist für alle gängigen Handys verfügbar (Windows Mobile 6.0 oder höher, S60 3 oder höher, IPhone). Die aktuelle Version können Sie unter www.detec-secure.de herunterladen. Abbildung 2.5.2.15 Handyeinrichtung Um die Handyeinrichtung vorzunehmen befolgen sie folgende Schritte: 1）... - Seite 27 BEDIENUNGSANLEITUNG HINWEIS: Aufgenommenes Video auf der HDD wird dadurch nicht gelöscht. Um den DVR Neuzustarten (soft-reset): 1） Klicken Sie auf RESTART. 2） Klicken Sie auf OK in der Box. Das System wird einen Soft-Reset ausführen und nach dem Neustart mit der Quad anzeige wieder bereit stehen. Um die Firmware zu aktualisieren: 1）...
- Seite 28 BEDIENUNGSANLEITUNG 3) Unter BAUD RATE, wählen Sie zwischen 1200, 2400, 4800, oder 9600. 4) Unter DATA BIT wählen Sie zwischen 5, 6, 7, oder 8. 5) Unter STOP BIT, wählen Sie zwischen 1 oder 2. 6) Unter VERIFY, wählen Sie ODD, EVEN, MARK, SPACE, oder NONE. 7) Unter ADDRESSE, geben Sie eine Adresse zwischen 001~255 mit Hilfe der Bildschirmtastatur ein.
- Seite 29 BEDIENUNGSANLEITUNG eine IP-Adresse vom Router verteilt wird. Nach der Ersteinrichtung empfehlen wir, daß Sie DHCP deaktivieren und eine IP zwischen 1~100 wählen. Beispiel: Ihre IP Adresse ist 192.168.0.107, ändern sie die letzten 2 Zahlen in 90 (Bsp: 192.163.0.90). Dies stellt sicher das Port-Forwarding trotz Stromausfall oder Reset funktioniert..
- Seite 30 BEDIENUNGSANLEITUNG Abbildung 2.5.2.18.3 Manual DNS DDNS: Ein DDNS Account ermöglicht es Ihnen mit Hilfe einer WEB-Adresse Ihr lokales Netzwerk zu erreichen. HINWEIS: Sie müssen sich zunächst bei dem DDNS service anmelden bevor Sie die DDNS Einstellungen vornehmen können. Zur Anmeldung: https://www.dyndns.com/ Abbildung 2.5.2.18.4 DDNS Um die DDNS Einstellungen vorzunehmen:...
- Seite 31 BEDIENUNGSANLEITUNG www.detec-secure.de einen kleinen Einrichtungsleitfaden für die Fernwartung zur Verfügung stellen. Zum Zeitpunkt des Handbuchdrucks war diese Anleitung noch nicht fertig. Bitte schauen Sie regelmäßig vorbei um diese Anleitung im Bedarfsfalle zu lesen. Anschlußdiagramm: Da uns vermehrt Anfragen zum ordnungsgemäßen Anschluss der Kameras erreichen haben wir hier ein Schaubild zur Verdeutlichung eingefügt:...
-
Seite 32: Fernzugriffs Software
BEDIENUNGSANLEITUNG 3. FERNZUGRIFFS SOFTWARE 3.1 EIGENSCHAFTEN Der DVR hat eine eingebaute, browsergestützte Software, welche Zugriffe über LAN und das Internet mit hilfe des Internet Explorer® ermöglicht. Abbildung 3.1.0 Fernzugriffs Software Hauptbildschirm Installieren Sie die Software in Ihren IE Browser des Betriebssystems. Nun können Sie innerhalb Ihres lokalen Netzwerkes oder dem Internet auf den DVR zugreifen. -
Seite 33: Benutzen Der Fernwartung
BEDIENUNGSANLEITUNG 3.2 BENUTZEN DER FERNWARTUNG Falls der DVR ordnungsgemäß in Ihr lokales Netzwerk eingespielt wurde, können Sie sich mithilfe des Internet Explorers in das System einloggen. HINWEIS: Ihr DVR muss im Netzwerk angeschlossen sein bevor Sie Fernzugriff haben. Anmelden an das System Mit der IP-Adresse können Sie sich über das LAN oder WAN Netzwerk anmelden. -
Seite 34: Fernwartungs Hauptbildschirm
BEDIENUNGSANLEITUNG 3.3 FERNWARTUNGS HAUPTBILDSCHIRM Nach dem Login erscheint der Fernzugriffs Hauptbildschirm in Ihrem Browser. Abbildung 3.3.0 DVR Netzansicht Hauptbildschirm Wir haben hier einen Firefox Browser verwendet, im Normalfall ist der DVR aber NUR auf dem Internet Explorer lauffähig. Für Experten gibt es das Addon IE-Tab, welches den Wechsel der Browserengine im Firefox erlaubt, und so ist es möglich, dass ein IE Tab im Firefox lauffähig ist. -
Seite 35: Live Ansicht
BEDIENUNGSANLEITUNG 3.3.1 LIVE ANSICHT in Grundeinstellung öffnet sich die Fernwartung im Live Ansichtsmodus (4er Bildschirm) Um die Live Ansicht zu verwenden: 1） Klicken Sie LIVE oben auf dem Hauptbildschirm. 2） Klicken Sie die Anzeige Icons um die Ansicht in Vollbild, Quad, oder geteiltem Bildschirm einzustellen. - Seite 36 BEDIENUNGSANLEITUNG Um eine PTZ Kamera zu kontrollieren: 1. Wählen Sie den Kanal der PTZ Kamera(s). 2. Klick auf die Navigationspfeile um die Kamera zu drehen/neigen. 3. Klicken Sie auf + /- um Focus und Iris zu kontrollieren. 4. Rufen Sie die Presets (Voreinstellungen) auf. 5.
- Seite 37 BEDIENUNGSANLEITUNG Um das Wiedergabe Menü aufzurufen: 1） Klicken Sie REPLAY oben im Hauptbildschirm. Dieser wird dann grau. 2） Klicken Sie REFRESH neben dem Kalender um die Dateien des gewählten Monats anzuzeigen. HINWEIS: Normale Aufnahmen sind durch ein Uhrsymbol angezeigt, Alarmaufnahmen (Alarm, Verlust und Bewegungserkennung) sind als Ausrufezeichen dargestellt.
- Seite 38 BEDIENUNGSANLEITUNG VIDEOS auf den PC per FERNZUGRIFF kopieren Sie können aufgenommene Dateien vom DVR auf einen PC, mithilfe des Wiedergabe Menüs aus der Fernwartung, kopieren. Um Dateien aus dem DVR per Fernwartung zu kopieren: 1） Klicken Sie auf WIEDERGABE am oberen Bildschirmrand. 2）...
-
Seite 39: Fernwartungs Einrichtung
BEDIENUNGSANLEITUNG 3.3.2 FERNWARTUNGS Einrichtung Benutzen Sie den EINSTELLUNGEN Tab um den DVR aus der Ferne einzurichten. HINWEIS: Ist das Hauptmenü des DVR am Gerät geöffnet, können Sie keine Einstellungen aus der Ferne vornehmen. Um das Fern-Setup Menü zu öffnen: Klicken Sie EINSTELLUNGEN oben im Hauptbildschirm. Das Fern-Setup Menü beinhaltet folgende Einstellungsoptionen als Tab dargestellt: •... - Seite 40 BEDIENUNGSANLEITUNG 3.3.2.3 PTZ Klicken Sie auf um in das Menu zu gelangen. Sie können alle Einstellungen wie im DVR vornehmen. 3.3.2.4 NETZWERK Klicken Sie auf (Netzwerk) um in das Netzwerk Menu zu gelangen. Alle Aktionen werden analog wie im DVR vorgenommen.
-
Seite 41: Einstellungen
BEDIENUNGSANLEITUNG 3.3.2.5 EINSTELLUNGEN Klicken Sie auf um in das Menu zu gelangen. Alle Aktionen werden wie im DVR vorgenommen. BANDBREITE: Stellen Sie die Bandbreite in kps ein (128k、192k、256k、384k、512k、 1024k) Wählen Sie die Bandbreite welche am ehesten Ihrer Internetverbindung entspricht. Diese Einstellungen beinhalten keine Toneinstellungen. SPEICHERPFAD: der Dateipfad für gespeicherte Videos und Bilder.IE Login Passwort und die DST Einstellungen können wie im DVR vorgenommen werden. -
Seite 42: Wartung
BEDIENUNGSANLEITUNG 3.3.2.6 WARTUNG Klicken Sie um in das Einstellfenster zu gelangen FERNSTEUERUNG: Neustart oder HDD Format per Fernzugriff. REMOTE UPDATE: Firmware Update per Fernzugriff. 3.3.2.7 HOST INFO Klicken Sie auf um Zugriff auf die Systeminformationen zu erhalten (s.Bild unten). Dieses Interface beinhaltet HDD status, remain record time, Firmware Version und MAC Adresse. -
Seite 43: Dvr Einrichtungsleitfaden
BEDIENUNGSANLEITUNG 4. DVR INSTALLATIONS LEITFADEN 4.1 VORDERSEITE 1. Beschreibung der Tasten und Anschlüsse auf der Vorderseite 1） Power: Drücken um den DVR ein- bzw. auszuschalten. 2） IR Sensor: IR Empfänger für die Fernbedienung. 3） LED Anzeigen: Zeigt HDD Status, Aufnahme, Alarm, Netzwerk und Betrieb an. 4）... -
Seite 44: Rückseite
BEDIENUNGSANLEITUNG 4.2 RÜCKSEITE 4-KANAL MODELL Anschlüsse auf der Rückseite Feld Anschluß Anschlußbeschreibung Stromanschluß DC 12V/3A Audio Eingang Zum Anschluß von Audio-Quellen (Bsp. Kameras) Video Eingang BNC-Videoeingänge (Bsp.Kameras etc) Audio Ausgang Zum Anschluß an Audio Anlagen Video Ausgang Ausgang zum Anschluß von TV/Monitor via (BNC) Netzwerk Ethernet RJ45 Anschluß... - Seite 45 BEDIENUNGSANLEITUNG 8-KANAL MODELL Anschlüsse auf der Rückseite Feld Anschluß Anschlußbeschreibung Stromanschluß DC 12V/3A Netzwerk Netzwerkanschluß RJ 45 VGA Ausgang VGA Ausgang zum Anschluß von PC-Monitoren Video Ausgang BNC Videoausgang zum Anschluß von TV/Monitor Alarm Eingang 8 I/O Alarmeingang Alarm Ausgang I/O Ausgang für Alarm (Bsp.
-
Seite 46: Anschlußdiagramm
BEDIENUNGSANLEITUNG 4.3 ANSCHLUßDIAGRAMM Beispiel: 8-Kanal Modell... -
Seite 47: Festplatteninstallation
BEDIENUNGSANLEITUNG 4.4 Festplatteninstallation Warnung: Bei Arbeiten mit empfindlichen Geräten wie Festplatten oder der DVR Einheit stellen Sie sicher, daß Sie in einer antistatischen Umgebung arbeiten. Jede statische Entladung welche an die Geräte gelangt kann diese dauerhaft beschädigen. Bitte folgen Sie bei der Festplatteninstallation den folgenden Schritten: 1）Nach dem Öffnen des DVR sehen Sie den Geräteboden wie folgt: 2）Schließen Sie die Festplatte wie abgebildet an 3）Befestigen Sie die Festplatte auf dem Geräteboden mit den beiliegenden Schrauben. -
Seite 48: Faq
BEDIENUNGSANLEITUNG 5. FAQ Sollte Ihr Problem hier nicht beschrieben sein, so rufen Sie uns bitte an. Frage: DVR funktioniert nicht nach Einschalten？ Antwort: Prüfen Sie den Stromanschluß Sind alle Kabel richtig angeschlossen? Prüfen Sie den Ein/Aus Schalter ... - Seite 49 BEDIENUNGSANLEITUNG Der DVR ist defekt Frage: Der DVR kann nicht aufnehmen und es wird das “H” Symbol angezeigt Antwort: Stellen Sie sicher das der Stromadapter die benötigte Spannung liefert Stellen Sie sicher das die Festplatte formatiert ist ...
- Seite 50 BEDIENUNGSANLEITUNG Prüfen Sie die Audioeingänge. Schauen Sie ob die Tonwiedergabe im Wiedergabefenster aktiviert ist. Frage: Systemzeit ist nicht korrekt? Antwort: Falsche Einstellung oder Benutzer hat nicht “Edit” zur Bestätigung geklickt Batterie ist nicht richtig angeschlossen Die Batterie ist defekt, bitte auswechseln. 10.
- Seite 51 BEDIENUNGSANLEITUNG 14. Frage: Ich kann mich auf der WEB-Oberfläche nicht einloggen? Antwort: Prüfen Sie das Netzwerk ob alles angeschlossen ist. Prüfen Sie on die LINK oder 100M LED auf der Frontseite aufleuchtet; geben Sie ping xxx.xxx.xxx.xxx (DVR IP) ein um zu prüfen ob das Netzwerk korrekt arbeitet. ...
-
Seite 52: Einrichtung Einer Fernwartung
BEDIENUNGSANLEITUNG 6. Einrichtung einer Fernwartung Sie können auf den DVR auch aus dem Internet von jedem Ort der Welt aus zugreifen. Da jeder Router andere Menus für die Einrichtung hat und es unzählige Netzwerk- konfigurationen gibt können wir hier NICHT eine allwissende Anleitung veröffentlichen. Wir können aber die Einrichtung eines Dynamischen DNS Accounts beschreiben, sowie einige grundlegende Tipps zur Einrichtung geben. - Seite 53 BEDIENUNGSANLEITUNG Füllen Sie nachfolgend alle benötigten Felder aus. Akzeptieren Sie anschliessend die Nutzungsbedingungen und wählen einen Namen für Ihre Hostadresse aus. (Bsp: Meier-Sanitaer-dvr.no-ip.org) Unter „Manage Hosts“ können Sie Ihre Adresse verwalten.
- Seite 54 BEDIENUNGSANLEITUNG Sie benötigen noch eine E-Mail adresse zur Registration, die auch zugleich als Anmeldeadresse fungiert. Nun können Sie auf „Modify“ klicken um die IP Adresse (die aus dem Internet) Ihres Routers für den Service zu registrieren. Die von Ihnen eingegebenen Daten (Host Adresse, Bsp: detec-secure.dvrdns.org Username, Passwort und E-Mail Adresse müssen im Router und dem Recorder ebenfalls angegeben werden, damit die Geräte mit dem Service arbeiten können.
- Seite 55 BEDIENUNGSANLEITUNG Im Folgenden sind die Punkte NAT & PORTREGELN sowie Dynamisches DNS wichtig, da hier alles benötigte eingestellt wird. Der Punkt NAT & PORTREGELN:...
- Seite 56 BEDIENUNGSANLEITUNG Hier sehen Sie den Punkt PORT-WEITERLEITUNG und im unteren Bereich die angeschlossenen Geräte. Die aktuellen Router der Telekom arbeiten über Geräte, d.h. es werden gewissen Aktionen keine IP Adressen zugeordnet, sondern die unten aufgelisteten Geräte. Im Punkt Port-Weiterleitung erscheint folgendes: Hier können Sie bis zu 10 Regeln für Port Freigaben verwalten.
- Seite 57 BEDIENUNGSANLEITUNG Wir haben die Regel für den DVR mal herausgepickt und zeigen diese im Detail: Hier sind ALLE benötigten Ports in einer Zeile freigegeben. Als TCP UND UDP Port sollten diese eingerichtet werden. Sie sehen hier, dass der Web Port (80) der Command Port (6001) der Media Port (6002) sowie der Mobile Port (6003) alle freigegeben sind.
- Seite 58 BEDIENUNGSANLEITUNG Es erscheint folgender Bildschirm: Hier geben Sie ALLE benötigten Daten Ihres DNS Accounts ein. Zunächst wählen Sie die Art des Accounts (DynDNS, No-IP.com etc) wir empfehlen zurzeit (April 2012) die Verwendung von No-IP.com, da dieser Provider noch kostenfreie Hostadressen zur verfügung stellt. DynDNS ist leider NICHT mehr kostenfrei.
-
Seite 59: Handy Zugriff
BEDIENUNGSANLEITUNG 6.1 Handy Zugriff 1. iPhone Betriebssystem I. Die Installation der “Naway” oder MEye DVR Zugriffssoftware (MEye empfohlen) 1. Öffnen Sie den AppStore“ ”, klicken auf „SUCHE”, es erscheint folgendes: Abb. 1 2. Klicken Sie“ ”, geben “naway” oder MEye in die Suchleiste ein, klicken „SUCHEN“... - Seite 60 BEDIENUNGSANLEITUNG 3. Daraufhin sollte Abb. 3 erscheinen: Abb. 3 4. Nach Klick auf „GRATIS” (Abb. 3), erscheint Abb. 4, klicken Sie „INSTALLIEREN” und Sie werden nach Ihrem AppleID Kennwort gefragt (Abb. 5). Dies sollte Ihnen vom AppStore her bekannt sein. Der Installationsvorgang beginnt nach der Eingabe der ID (Abb.
- Seite 61 BEDIENUNGSANLEITUNG Abb. 6 5． Nach wechselt zu auf Bild 6 sehen Sie das Herunterladen der Software “Naway”. Nachdem der Fortschrittsbalken “ ” von gefüllt ist, ist die Installation abgeschlossen und die Software stellt sich zum Betrieb ein. 6．Nach Abschluß der Installation steht Ihnen die Software wie in Bild 7 dargestellt zur Verfügung.
- Seite 62 BEDIENUNGSANLEITUNG II. Wie benutze ich Naway oder MEye? 1. Klicken Sie „Naway” (MEye) um die Software zu starten. Die Erklärung der Funktionen ist wie folgt: Der Unterschied zu Naway+ oder MEye ist die Tatsache, dass Sie bis zu 4 Kanäle gleichzeitig betrach- ten können.
- Seite 63 BEDIENUNGSANLEITUNG ① IP Adresse des Zugangspunktes (für einen WebHost empfehlen wir den Service No-IP.com) ② Port: Der Mobile Port des DVR [Mobile Port], Grundwert “100”. ③ User ID: Benutzername des DVR Benutzers, Grundwert “admin”. ④ Password: Das dem Benutzer zugehörige Passwort, Grundwert “” (Leer). Bitte denken Sie daran UNBEDINGT vorher ein Passwort zu vergeben, damit Sie den Zugriff auch nutzen können.
- Seite 64 BEDIENUNGSANLEITUNG 7. CE Certifikat...
