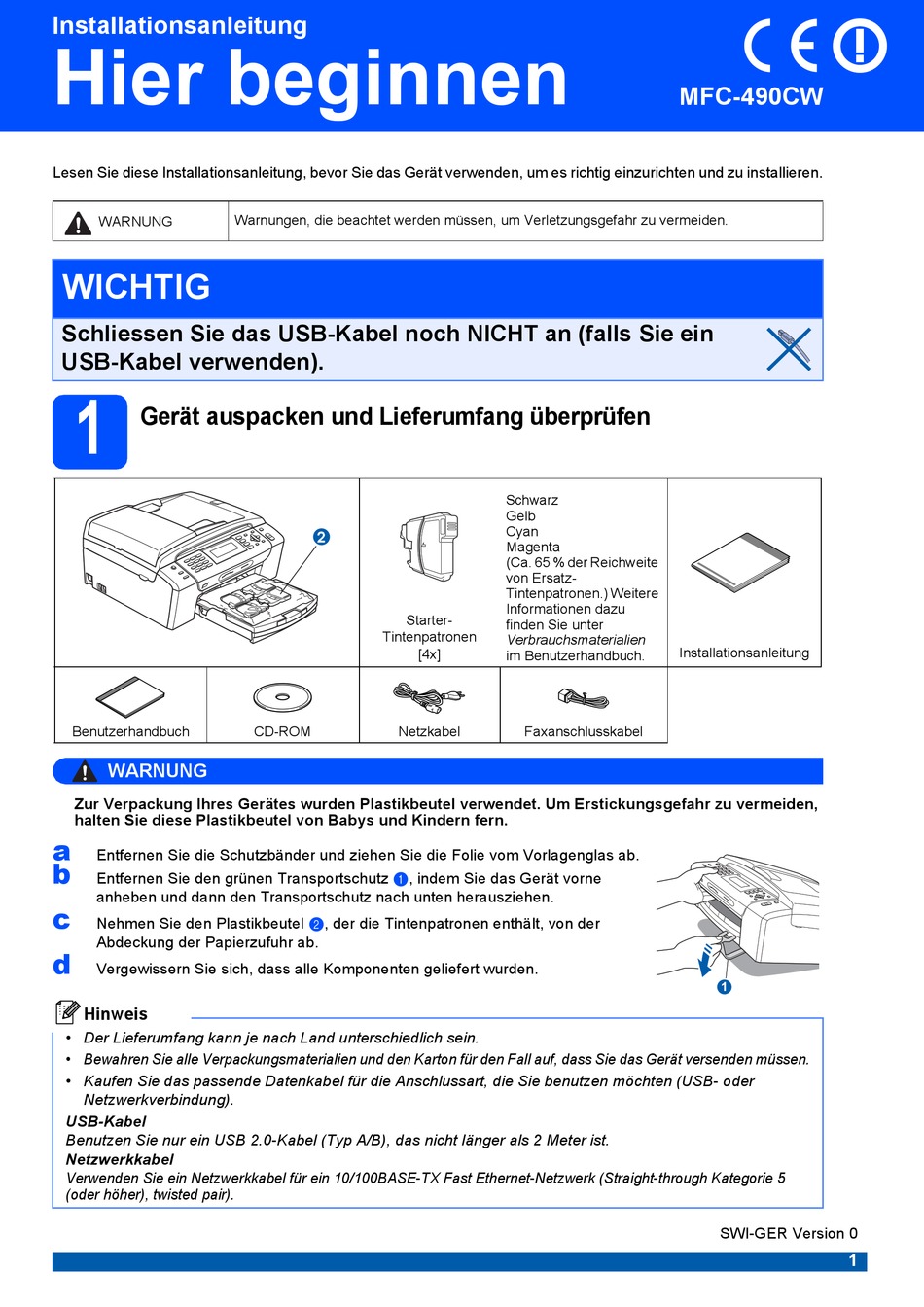

Installationsanleitung
Hier beginnen
Lesen Sie diese Installationsanleitung, bevor Sie das Gerät verwenden, um es richtig einzurichten und zu installieren.
WARNUNG
WICHTIG
Schliessen Sie das USB-Kabel noch NICHT an (falls Sie ein
USB-Kabel verwenden).
1
Gerät auspacken und Lieferumfang überprüfen
Benutzerhandbuch
WARNUNG
Zur Verpackung Ihres Gerätes wurden Plastikbeutel verwendet. Um Erstickungsgefahr zu vermeiden,
halten Sie diese Plastikbeutel von Babys und Kindern fern.
a
Entfernen Sie die Schutzbänder und ziehen Sie die Folie vom Vorlagenglas ab.
b
Entfernen Sie den grünen Transportschutz a, indem Sie das Gerät vorne
anheben und dann den Transportschutz nach unten herausziehen.
c
Nehmen Sie den Plastikbeutel b, der die Tintenpatronen enthält, von der
Abdeckung der Papierzufuhr ab.
d
Vergewissern Sie sich, dass alle Komponenten geliefert wurden.
Hinweis
• Der Lieferumfang kann je nach Land unterschiedlich sein.
• Bewahren Sie alle Verpackungsmaterialien und den Karton für den Fall auf, dass Sie das Gerät versenden müssen.
• Kaufen Sie das passende Datenkabel für die Anschlussart, die Sie benutzen möchten (USB- oder
Netzwerkverbindung).
USB-Kabel
Benutzen Sie nur ein USB 2.0-Kabel (Typ A/B), das nicht länger als 2 Meter ist.
Netzwerkkabel
Verwenden Sie ein Netzwerkkabel für ein 10/100BASE-TX Fast Ethernet-Netzwerk (Straight-through Kategorie 5
(oder höher), twisted pair).
Warnungen, die beachtet werden müssen, um Verletzungsgefahr zu vermeiden.
2
Starter-
Tintenpatronen
CD-ROM
Netzkabel
Schwarz
Gelb
Cyan
Magenta
(Ca. 65 % der Reichweite
von Ersatz-
Tintenpatronen.) Weitere
Informationen dazu
finden Sie unter
Verbrauchsmaterialien
[4x]
im Benutzerhandbuch.
Faxanschlusskabel
MFC-490CW
Installationsanleitung
1
1
SWI-GER Version 0
1
