• Wegen der Beschränkungen des USB 3.0-Controllers können USB 3.0-Geräte nur
unter Windows 7 und nur nach der Installation eines USB 3.0-Treibers verwendet
werden.
• USB 3.0-Geräte können nur als Datenspeicher verwendet werden.
• Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle
USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden.
• Aufgrund der Eigenschaften des Intel-Chipsatzes der Serie Intel werden sämtliche
an die USB-2.0- und USB-3.0-Ports angeschlossenen USB-Geräte vom xHCI-
Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere
Kompatibilität aktualisieren.
• Wenn KeyBot II aktiviert ist, wird die USB Hot Plug Funktion des KeyBot-Anschlusses
(USB 3.0 Anschluss 5) vorübergehend deaktiviert.
* LAN Anschlüsse LED Anzeigen
Aktivitäts-/Verbindungs-LED
Status Beschreibung
AUS Nicht
verbunden
ORANGE Vebunden
BLINKEND Datenaktivität
** Audio2,4,6
Anschlüssen Headset
2-Kanal
Hellblau Line In
Hellgrün Line Out
Rosa Mic In
Orange –
Schwarz –

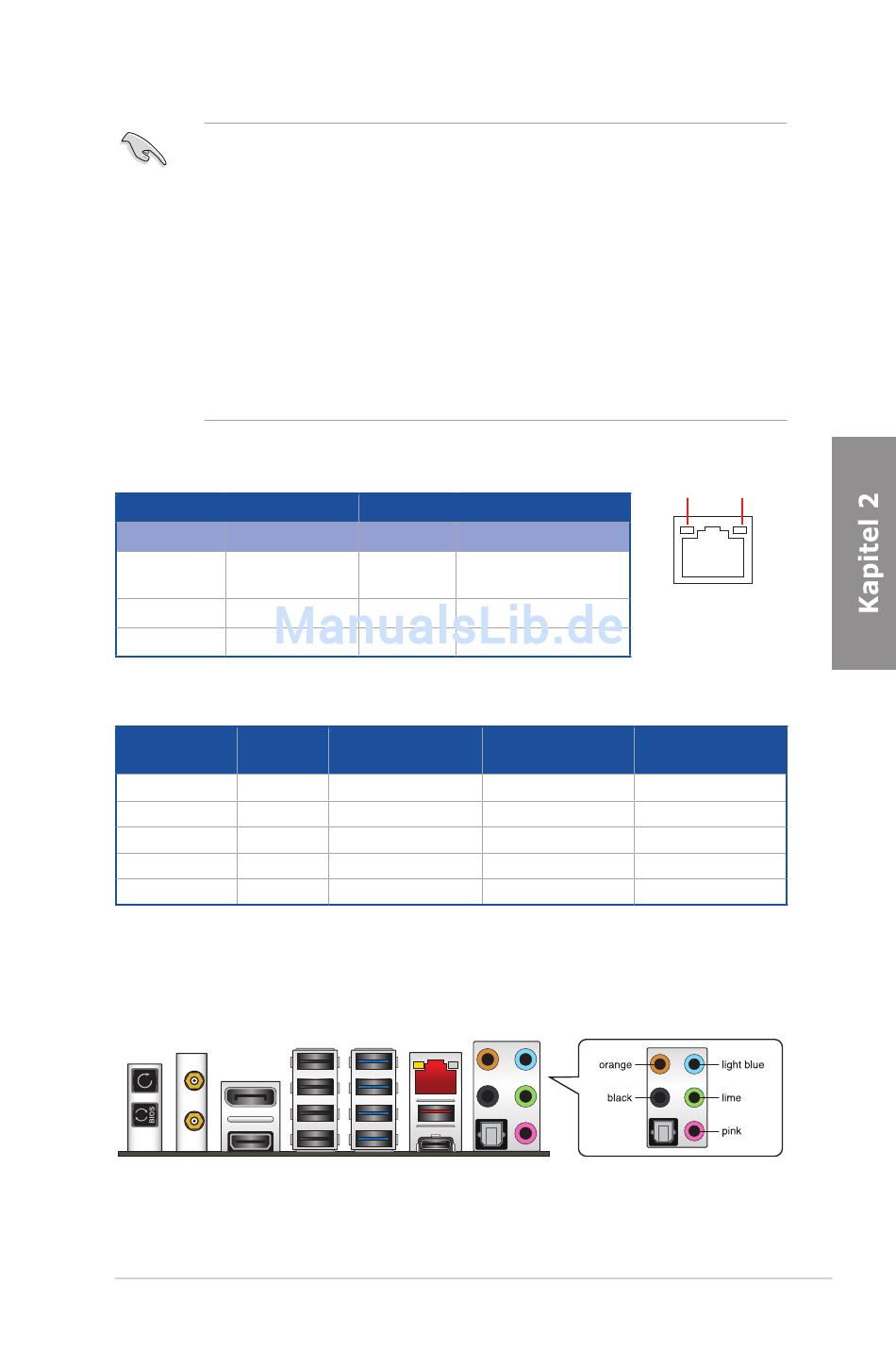

2.3.2 Audio E/A-Anschlüsse
Audio E/A-Anschlüsse
ASUS MAXIMUS IX FORMULA
Speed LED
Status Beschreibung
AUS 10 Mb/s-Verbindung
ORANGE 100 Mb/s-Verbindung
GRÜN 1 Gbps-Verbindung
4-Kanal 6-Kanal
Line In Line In
Frontlautsprecher Frontlautsprecher
Mic In Mic In
– Mitte/Subwoofer
Rücklautsprecher Rücklautsprecher
ACT/LINK
SPEED
LED
LED
LAN-
Anschluss
8-Kanal
Seitenlautsprecher
Frontlautsprecher
Mic In
Mitte/Subwoofer
Rücklautsprecher
2-15
