MC573 /ES5473 MFP
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Oki MC573

Inhaltszusammenfassung für Oki MC573

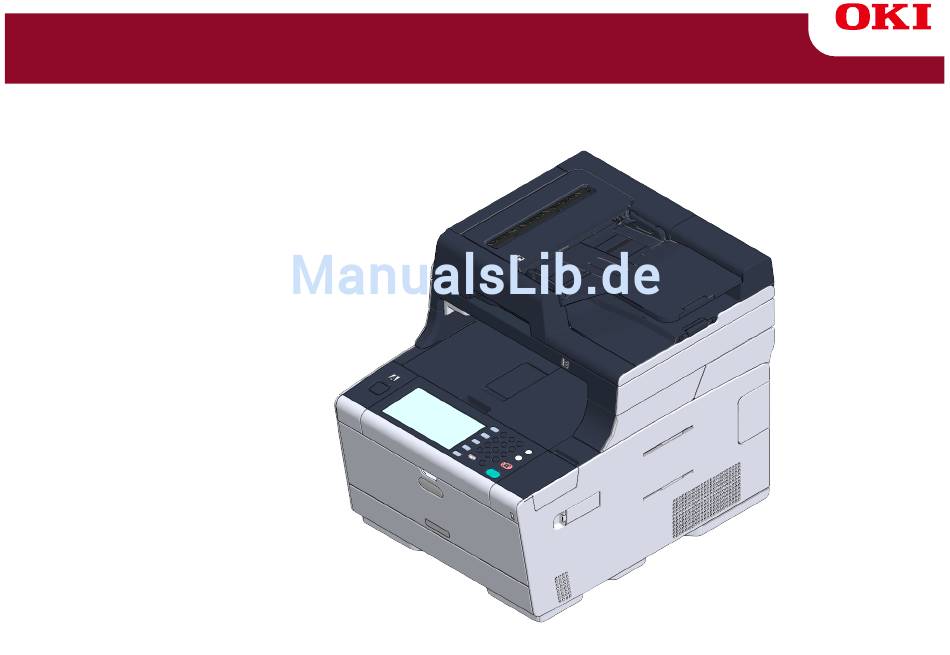

  • Seite 1 MC573 /ES5473 MFP Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Für Mac OS X ............................47 Basisfunktionen ..................51 Vor dem Start ....................4 Bezeichnungen der Teile ......................52 Vorsichtsmaßnahmen zur Sicherheit .....................5 Vorderansicht ............................. 52 Rückansicht ............................... 53 Allgemeine Sicherheitsanweisungen .....................6 Geräteinnere .............................. 54 Über dieses Handbuch ........................8 Grundlegende Funktionen des Bedienfeldes ................55 Über Beschreibungen ...........................8 Bezeichnungen und Funktionen ........................
  • Seite 3 Beschreibungen der Scanbildschirme ..................90 Wenn der Fehlercode „380“, „381“, „382“, „385“, „389“ lautet ..............148 Wenn der Fehlercode „390“ lautet ......................152 Bildschirm Scan an E-Mail ..........................90 Wenn der Fehlercode „391“, „392“, „393“ lautet ..................155 Bildschirm Scan an Gemeinsamen Ordner ....................93 Wenn der Fehlercode „409“...

  • Seite 4: Vor Dem Start

    Vor dem Start Vorsichtsmaßnahmen zur Sicherheit Allgemeine Sicherheitsanweisungen Über dieses Handbuch Warenzeichen und andere Informationen Lizenz...

  • Seite 5: Vorsichtsmaßnahmen Zur Sicherheit

    1. Vor dem Start Vorsichtsmaßnahmen zur Sicherheit Weist auf zusätzliche Informationen hin, die, falls sie nicht beachtet werden oder den Richtlinien nicht gefolgt wird, Verletzungen oder Tod zur Folge haben können. Weist auf zusätzliche Informationen hin, die bei Nichtbeachten Verletzungen zur Folge haben können.

  • Seite 6: Allgemeine Sicherheitsanweisungen

    1. Vor dem Start Allgemeine Sicherheitsanweisungen Trennen Sie das Gerät regelmäßig vom Stromnetz, um die Stecker und die Räume zwischen den Steckern zu reinigen. Wenn der Netzstecker in die Steckdose über einen längeren Zeitraum eingesteckt bleibt, sammelt sich Staub auf den Steckern und es kann zu Berühren Sie nicht den Sicherheitsschalter im Inneren dieses Druckers.
  • Seite 7 1. Vor dem Start Der Betrieb von UVS (unterbrechungsfreie Stromversorgung) oder Wechselrichter ist nicht gesichert. Verwenden Sie keine unterbrechungsfreie Stromversorgung oder Inverter. Es kann zu einem Brand kommen. Halten Sie sich nicht in der Nähe der Papierausgabe auf, wenn das Gerät eingeschaltet ist oder wenn der Druckvorgang läuft.

  • Seite 8: Über Dieses Handbuch

    Genauigkeit und Vollständigkeit. Über Markierungen • Copyright des Handbuchs Alle Rechte sind der Oki Data Corporation vorbehalten. Kein Teil dieses Dokuments darf in Dieses Handbuch verwendet die folgenden Markierungen. irgendeiner Form oder durch irgendwelche Mittel ohne vorherige schriftliche Genehmigung von Oki Data Corporation reproduziert werden.

  • Seite 9: Über Abbildungen

    Zeigt an, wie das gewünschte Menü von Gerät oder Computer angezeigt werden kann. Über Abbildungen Die Abbildungen von MC573 werden in diesem Handbuch als Beispiele verwendet. Bei den in diesem Handbuch verwendeten Abbildungen auf der Anzeige des Bedienfelds handelt es sich um die werksseitigen Standardeinstellungen.

  • Seite 10: Warenzeichen Und Andere Informationen

    95/EG (LVD), 1999/5/EG (R&TTE), 2009/125/EG (ErP) und 2011/65/EU(RoHS), ggf. ergänzt, in der Angleichung der Rechtsvorschriften der Mitgliedsstaaten in Bezug auf elektromagnetische Verträglichkeit, OKI ist eine eingetragene Marke von Oki Electric Industry Co., Ltd. Niederspannung, Funk- und Telekommunikationsendgeräte und energieverbrauchende Produkte sowie Beschränkungen bei der Verwendung bestimmter gefährlicher Substanzen in elektrischen und...

  • Seite 11: Hersteller

    1. Vor dem Start • HERSTELLER OKI Data Corporation, 4-11-22 Shibaura, Minato-ku, Tokio 108-8551, Japan • Import in die EU/autorisierter Vertreter OKI Europe Limited Blays House Wick Road Egham Surrey, TW20 0HJ Großbritannien Sollten Sie Fragen zu Vertrieb, Support oder allgemeiner Art haben, wenden Sie sich an Ihren Händler vor Ort.

  • Seite 12: Lizenz

    1. Vor dem Start Lizenz • Offenlegung der Open Source License Die folgende Open-Source-Software ist für die Verwendung von Google Cloud Print enthalten. Die Beschreibungen der Open-Source-Lizenzen sind nachfolgend Dieses Produkt enthält Software, die vom Heimdal Projekt entwickelt wurde. enthalten. Copyright (c) 1995 - 2008 Kungliga Tekniska Högskolan json-c (Königlich Technische Hochschule Stockholm, Schweden).

  • Seite 13: Einrichten

    Einrichten Installationsanforderungen Überprüfung des Zubehörs Entpacken und Installieren des Geräts Installieren der optionalen Ausrüstung Anschließen einer Telefonleitung Anschließen des Netzkabels Verbinden des Geräts mit einem Computer Papier in das Fach einlegen Überprüfen der Einstellungsinformationen Einrichtung dieses Geräts Installation eines Treibers und Software auf dem Computer...

  • Seite 14: Installationsanforderungen

    2. Einrichten Installationsanforderungen Installationsumgebung Installieren Sie das Gerät in folgender Umgebung. Umgebungstemperatur: 10°C bis 32°C • Installationsumgebung Umgebungsfeuchtigkeit: 20 % bis 80 % rF (relative Feuchtigkeit) • Aufstellraum Maximale Feuchttemperatur: 25°C • Achten Sie darauf, Kondensation zu vermeiden. Sie könnte zu Fehlfunktionen führen. •...

  • Seite 15: Aufstellraum

    2. Einrichten Aufstellraum Stellen Sie das Gerät auf eine ebene Fläche, die breit genug ist, um Platz für die Standfüße zu bieten. Installieren Sie diese Maschine nicht direkt auf einem dicken Teppich oder • Teppichboden. Gewährleisten Sie ausreichend Platz um das Gerät herum, wie in den Abbildungen unten Installieren Sie diese Maschine nicht in einem geschlossenen Raum oder anderen •...
  • Seite 16 2. Einrichten • Seitenansicht • Seitenansicht (wenn die zusätzliche Kassette installiert ist) - 16 -...

  • Seite 17: Überprüfung Des Zubehörs

    2. Einrichten Überprüfung des Zubehörs Die Starter-Tonerkartuschen werden für MC-Modelle in die Bildtrommeln, die vor Auslieferung des Geräts bereits eingesetzt werden, integriert. Überprüfen Sie, ob alle unten aufgeführten Bestandteile vorhanden sind. Die Starter-Tonerkartusche ist im ES-Modell nicht installiert. Installieren Sie die Tonerkartusche, die im Lieferumfang des Geräts enthalten ist.

  • Seite 18: Entpacken Und Installieren Des Geräts

    2. Einrichten Entpacken und Installieren des Geräts Heben Sie das Gerät an und bringen Sie es dorthin, wo es aufgestellt werden soll. Dieser Abschnitt beschreibt, wie Sie das Gerät entpackt und installiert wird. Dies kann zu Verletzungen führen. Heben Sie diesen Drucker mit 2 Personen an, weil er etwa 31 kg wiegt. •...
  • Seite 19 2. Einrichten Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (a), bis dieses Ziehen Sie die Verriegelungshebel auf der Fixiereinheit zum Entsperren in Ihre stoppt. Richtung. Drücken Sie die Spitze des blauen Hebels der Tonerkartusche zusammen und drehen ihn vorwärts, bis die Spitze mit dem Zapfen der Kartusche zusammentrifft.
  • Seite 20 2. Einrichten Drücken Sie den blauen Hebel auf der Fixiereinheit und entfernen Sie den Zum Verriegeln drücken Sie die Hebel der Fixiereinheit. Sicherheitsverschluss. Halten Sie die Fixiereinheit am Griff fest und richten Sie sie an den Rillen hinter der Tonerkartusche aus. Setzen Sie die Fixiereinheit in das Gerät. Schließen Sie das Ausgabefach (a) langsam und drücken Sie zur Bestätigung auf die Mitte des Ausgabefachs.
  • Seite 21 2. Einrichten Halten Sie den Griff (B), um die Scannereinheit zu schließen. - 21 -...

  • Seite 22: Installieren Der Optionalen Ausrüstung

    2. Einrichten Installieren der optionalen Ausrüstung Installieren des Drahtlos-LAN-Moduls In diesem Abschnitt wird beschrieben, wie optionale Zubehörteile installiert werden. Installieren Sie das Drahtlos-LAN-Modul, wenn Sie eine drahtlose Verbindung nutzen möchten. • Installieren des Drahtlos-LAN-Moduls • Anbringen der zusätzlichen Kassette • Einstellen des Druckertreibers Überprüfen Sie, dass das Gerät ausgeschaltet ist und dass das Stromkabel und alle anderen Kabel ausgesteckt sind.

  • Seite 23: Anbringen Der Zusätzlichen Kassette

    2. Einrichten Entfernen Sie den Anschluss von der Abdeckung und verbinden Sie ihn mit Anbringen der zusätzlichen Kassette dem Drahtlos-LAN-Modul. Bringen Sie die zusätzliche Kassette an, wenn Sie die Anzahl der Blätter Papier erhöhen. Es können bis zu 2 Fächer angebracht werden. Nach dem Anbringen der Fächer stellen Sie deren Zahl auf dem Druckertreiber ein.
  • Seite 24 2. Einrichten Wenn Sie zwei zusätzliche Kassetten installieren möchten, verbinden Sie sie Verschrauben Sie das Gerät und die zusätzliche Kassette mit den mit den Verriegelungsstücken. Verriegelungsstücken. Stapeln Sie das Gerät langsam auf der zusätzlichen Kassette und richten Sie ihre Rückseiten und rechten Seiten aus. - 24 -...

  • Seite 25: Einstellen Des Druckertreibers

    • Einstellen zusätzliche(n) Kassette(n) im Windows PCL Druckertreiber Klicken Sie auf [Start], und wählen Sie dann [Geräte und Drucker]. Klicken Sie mit der rechten Maustaste auf [OKI MC573 (OKI MC573)] und wählen Sie [OKI C573 PCL6 (OKI C573 PCL6)] in den [Printer Properties (Druckereigenschaften)].
  • Seite 26 2. Einrichten Wählen Sie die Registerkarte [Geräte-Einrichtung]. Wählen Sie das Gerät aus und klicken Sie auf [Optionen und Zubehör]. Wählen Sie [Installierte Optionen automatisch] für [Installierbare Optionen] Klicken Sie auf die Registerkarte [Treiber]. und klicken Sie dann auf [Setup]. Wählen Sie die Gesamtzahl der Fächer für [Verfügbares Fach] und klicken Sie auf [OK].

  • Seite 27: Anschließen Einer Telefonleitung

    2. Einrichten Anschließen einer Telefonleitung Verbindung mit der öffentlichen Leitung (nur für Faxverwendung) Dieser Abschnitt beschreibt, wie ein Telefonkabel für Faxübermittlungen verbunden werden kann. Die Verbindungsmethode für die Telefonleitung variiert abhängig von Ihrer Umgebung. Verbinden Sie ein für Ihre Umgebung passendes Telefonkabel, indem Sie sich auf die Abbildungen in diesem Handbuch beziehen.

  • Seite 28: Verbinden Mit Der Öffentlichen Leitung (Wenn Ein Telefon Mit Dem Gerät Verbunden Wird)

    2. Einrichten Stecken Sie das Telefonkabel (f), das mit dem externen Telefon verbunden ist, Verbinden mit der öffentlichen Leitung (wenn ein Telefon mit in den TEL-Anschluss (e) des Geräts. dem Gerät verbunden wird). Ein Telefon, das an das Gerät angeschlossen ist, wird als externes Telefon bezeichnet. Stecken Sie ein Ende des im Lieferumfang enthaltenen Telefonkabels (a) in den LINE-Anschluss (b) des Geräts und das andere Ende in die öffentliche Leitung (analog) (c).

  • Seite 29: Verbinden Des Optischen-Ip-Telefons

    2. Einrichten Verbinden des Optischen-IP-Telefons • Nur ein Telefon kann auf einmal angeschlossen werden. • Verbinden Sie das Telefon und das Gerät nicht mit einem Parallelanschluss. Wenn Sie parallel zum Gerät ein Telefon anschließen, können folgende Fehler auftreten, die die korrekte Funktion des Geräts beeinflussen können.

  • Seite 30: Anschließen An Die Adsl-Umgebung

    2. Einrichten Anschließen an die ADSL-Umgebung • Falls eine Faxanwahl fehlschlägt, stellen Sie die PBX-Leitung auf [ON (EIN)]. Neben dem im Lieferumfang enthaltenen Telefonkabel wird ein Telefonkabel des gleichen Benutzerinstallation (Anleitung für Fortgeschrittene) Typs benötigt. • Wenn die Faxübertragung oder der Empfang nicht funktioniert, setzen Sie [Super G3] auf [AUS]. Benutzerinstallation (Anleitung für Fortgeschrittene) Stecken Sie ein Ende des im Lieferumfang enthaltenen Telefonkabels (a) in den LINE-Anschluss (b) des Geräts und das andere Ende an den...

  • Seite 31: Anschließen Eines Pbx, Haustelefons Oder Geschäftstelefons

    2. Einrichten Anschließen eines PBX, Haustelefons oder Geschäftstelefons Anschließen als Nebenstellentelefon Stecken Sie das Telefonkabel, das mit dem Steuergerät, wie beispielsweise PBX, in den LINE-Anschluss (a) des Geräts. Stecken Sie das im Lieferumfang enthaltene Telefonkabel (a), das mit der Falls Sie eine Telefonleitung für Fax und Telefon verwenden, stecken Sie das öffentlichen Leitung (analog) (c) verbunden ist, in den LINE-Anschluss (b) des Telefonkabel des externen Telefons in den TEL-Anschluss (b).

  • Seite 32: Anschließen Eines Cs-Tuners Oder Digitalfernsehers

    2. Einrichten Anschließen eines CS-Tuners oder Digitalfernsehers Stecken Sie das im Lieferumfang enthaltene Telefonkabel (a), das mit der öffentlichen Leitung (analog) (c) verbunden ist, in den LINE-Anschluss (b) des Geräts. Nehmen Sie die Telefonanschluss-Abdeckung ab. Stecken Sie das Telefonkabel (f), das mit dem CS-Tuner oder Digitalfernseher (e) verbunden ist, in den TEL-Anschluss (d) des Geräts.

  • Seite 33: Anschließen Des Netzkabels

    2. Einrichten Anschließen des Netzkabels Brand-oder Stromschlaggefahr. Die Stromversorgung muss den folgenden Bedingungen entsprechen: Achten Sie darauf diese Maschine auszuschalten, bevorSie das Netzkabel oder das • AC: 110 bis 127V AC (Bereich 99 bis 140V AC) / 220 bis 240V AC (Bereich 198 bis 264V Erdungskabel.
  • Seite 34 2. Einrichten Stecken Sie das Stromkabel in den Netzanschluss. Stecken Sie das Stromkabel in den Wandstecker. - 34 -...

  • Seite 35: Verbinden Des Geräts Mit Einem Computer

    2. Einrichten Verbinden des Geräts mit einem Computer Verbinden mit einem LAN-Kabel Verbinden Sie das Gerät mit dem Computer durch eine der folgenden vier Methoden. Ein LAN-Kabel (Kategorie 5 oder höher, gedreht, gerade) wird nicht mitgeliefert. • Stellen Sie den Drucker an einem Ort mit freier Sicht auf und in der Nähe eines drahtlosen Zugangspunkts oder Bereiten Sie ein LAN-Kabel (Kategorie 5e oder höher, gedreht, gerade) und drahtlosen Geräts.
  • Seite 36 2. Einrichten Stecken Sie ein Ende des LAN-Kabels in die Verbindung für die Führen Sie das andere Ende des LAN-Kabels in den Hub ein. Netzwerkschnittstelle. Führen Sie das LAN-Kabel unterhalb des Etiketts durch und schließen Sie dann die Schnittstellenabdeckung. Gehen Sie zum Vorgang „Papier in das Fach einlegen“. - 36 -...

  • Seite 37: Verbinden Über Eine Drahtlos-Lan-Verbindung (Nur Wenn Das Drahtlos-Lan-Modul Installiert Ist)

    2. Einrichten Verbinden über eine Drahtlos-LAN-Verbindung (nur wenn das Verbinden mit einem USB-Kabel Drahtlos-LAN-Modul installiert ist) Ein USB-Kabel (Hi-Speed USB 2.0) wird nicht mitgeliefert. Verbinden Sie dieses Gerät mit einem Netzwerk über einen Drahtlos-LAN-Zugangspunkt. Halten Sie ein USB-Kabel bereit. Überprüfen Sie, ob Ihr Drahtlos-LAN-Zugangspunkt den folgenden Anforderungen entspricht.
  • Seite 38 2. Einrichten Stecken Sie das USB-Kabel nicht in die Netzwerk-Schnittstellenverbindung. Sie könnte zu Fehlfunktionen führen. Stecken Sie unter Windows das andere Ende des USB-Kabels nicht in den Computer, bis die Anleitung am Bildschirm angezeigt wird und die Installation des Treibers im Gange ist. Führen Sie das USB-Kabel unterhalb des Etiketts durch und schließen Sie dann die Schnittstellenabdeckung.

  • Seite 39: Verbinden Direkt Über Eine Drahtlos-Lan-Verbindung (Nur Wenn Das Drahtlos-Lan-Modul Installiert Ist)

    2. Einrichten Verbinden direkt über eine Drahtlos-LAN-Verbindung (nur wenn das Drahtlos-LAN-Modul installiert ist) Sie können das Gerät als drahtlosen Zugangspunkt verwenden, um drahtlose Geräte direkt zu verbinden (Computer, Tablets, Smartphones etc.). Überprüfen Sie, ob Ihre drahtlosen Geräte den folgenden Anforderungen entsprechen.

  • Seite 40: Papier In Das Fach Einlegen

    2. Einrichten Papier in das Fach einlegen Schieben Sie den Papierstopper (b) auf die Länge des einzulegenden Papiers. Dieses Verfahren wird als Beispiel für das Einlegen von Papier in Fach 1 verwendet. Das gleiche Verfahren gilt für Fach 2/3 (optional). Details zum verfügbaren Papier, siehe „Informationen zu den Papierarten, die eingelegt werden können“.
  • Seite 41 2. Einrichten Die Papierkassette zurück in das Gerät setzen. Schieben Sie das Papierkassette ein, bis diese stoppt. - 41 -...

  • Seite 42: Überprüfen Der Einstellungsinformationen

    2. Einrichten Überprüfen der Einstellungsinformationen • E-Mail Grundeinstellung Um Funktionen zu verwenden, bei denen das Senden und Empfangen von E-Mails Beim ersten Einschalten des Geräts wird „Easy Setup (Netzwerkeinrichtung)“ angezeigt. erforderlich ist, wie etwa „Scan an E-Mail“ und „Internet-Fax“, werden folgende Informationen benötigt.

  • Seite 43: Einrichtung Dieses Geräts

    2. Einrichten Einrichtung dieses Geräts Beachten Sie die auf dem Bildschirm erscheinenden Hinweise, um die erforderlichen Einstellungen vorzunehmen. Schalten Sie das Gerät ein. Beachten Sie die auf dem Bildschirm erscheinenden Hinweise, um die erforderlichen Einstellungen vorzunehmen. Wenn das Gerät eingerichtet ist, installieren Sie die Software im Computer. - 43 -...

  • Seite 44: Installation Eines Treibers Und Software Auf Dem Computer

    2. Einrichten Installation eines Treibers und Software auf dem Für Windows Computer Verbinden Sie das Gerät und den Computer über ein Netzwerk oder USB-Kabel und starten Sie die Installation. Installieren Sie den Druckertreiber, Scannertreiber, Faxtreiber etc. von der „Software DVD- ROM“...
  • Seite 45 2. Einrichten Lesen Sie die [Environment advice (Umgebungsratschläge)] und klicken Sie Klicken Sie auf [Install Optional Software (Optionale Software installieren)]. auf [Next (Weiter)]. Wählen Sie [Network(Wired/Wireless) (Netzwerk (mit Kabel/Kabellos))] oder [USB connection (USB-Verbindung)] gemäß der Verbindungsmethode von Gerät und Computer und klicken Sie anschließend auf [Next (Weiter)]. Falls das Dialogfeld [Windows Security Alert (Windows-Sicherheitswarnung)] angezeigt wird, klicken Sie auf [Allow access (Zugriff gestatten)].
  • Seite 46 2. Einrichten Stellen Sie sicher, dass die Software erfolgreich installiert ist und klicken Sie Klicken Sie auf [Next (Weiter)]. anschließend auf [Complete (Fertigstellen)]. - 46 -...

  • Seite 47: Für Mac Os X

    Stellen Sie sicher, dass das Gerät mit einem Computer verbunden und die Stromversorgung eingeschaltet ist. Legen Sie anschließend die "Software- DVD-ROM" in den Computer ein. Doppelklicken Sie auf das [OKI]-Symbol auf dem Desktop. [Drivers (Treiber)] > [Scanner (Scanner)] > Doppelklicken Sie auf [Installer for OSX (Installationsprogramm für OSX)].
  • Seite 48 2. Einrichten Prüfen Sie, dass der Inhalt angezeigt wird und klicken Sie anschließend auf Klicken Sie auf [Install (Installieren)]. [Continue (Fortsetzen)]. Zur Änderung des Speicherorts der Treiberinstallation klicken Sie auf [Change Install Location (Installationsort ändern)]. Lesen Sie die Lizenzbestimmungen und klicken Sie auf [Continue (Fortsetzen)].
  • Seite 49 Wenn die Installation abgeschlossen ist, führen Sie in Schritt 15 einen Testdruck aus. Klicken Sie auf [Default (Standard)]. Wählen Sie das Gerät aus und stellen Sie sicher, dass [OKI MC573 PS (OKI Stellen Sie sicher, dass das Gerät und der Computer miteinander verbunden C542 PS)] zur [Use (Verwendung)] angezeigt wird.
  • Seite 50 [OKI MC573 PS (OKI C573 PS)] für [Kind (Art)] angezeigt wird. Zur Änderung des Namens geben Sie einen neuen Namen in [Name: (Name:)] ein. Wenn [OKI MC573 PS (OKI C573 PS)] nicht korrekt in [Kind (Art)] angezeigt wird, klicken Sie auf [- (-)], löschen Klicken Sie auf [Add (Hinzufügen)].

  • Seite 51: Basisfunktionen

    Basisfunktionen Bezeichnungen der Teile Grundlegende Funktionen des Bedienfeldes An- und Ausschalten des Geräts Papier einlegen Einlegen eines Dokuments In diesem Abschnitt werden grundlegende Funktionen des Geräts beschrieben.

  • Seite 52: Bezeichnungen Der Teile

    3. Basisfunktionen Bezeichnungen der Teile Vorderansicht Dieser Abschnitt beschreibt die Bezeichnung jeder Komponente. • Vorderansicht • Rückansicht • Geräteinnere Symbol Name Automatischer Dokumenteneinzug (ADF) Dokumentenablage Scanner-Einheit Bedienfeld Grundlegende Funktionen des Bedienfeldes USB-Anschluss MZ-Fach (Mehrzweckfach) Schaltfläche öffnen Papierstütze Umschlaghebel (Verwenden Sie diesen, wenn Sie Umschläge drucken. Anweisungen entnehmen Sie dem Erweiterten Handbuch.) - 52 -...

  • Seite 53: Rückansicht

    3. Basisfunktionen Rückansicht Symbol Name Symbol Name Dokumentglas Telefonverbindung (zum Verbinden eines externen Telefons) Dokumentenglas-Abdeckung LINE-Anschluss Abdeckung für Wireless LAN Modul Hinteres Ausgabefach Netzanschluss Internet-Anschlussabdeckung Netzwerk-Schnittstellenverbindung USB-Schnittstellenanschluss Symbol Name Ausgabefach Fach 1 - 53 -...

  • Seite 54: Geräteinnere

    3. Basisfunktionen Geräteinnere Symbol Name LED-Kopf Fixiereinheit Tonerkartusche / Bildtrommel (Y: Gelb) Tonerkartusche / Bildtrommel (M: Magenta) Tonerkartusche / Bildtrommel (C: Cyan) Tonerkartusche / Bildtrommel (K: Schwarz) - 54 -...

  • Seite 55: Grundlegende Funktionen Des Bedienfeldes

    3. Basisfunktionen Grundlegende Funktionen des Bedienfeldes Bezeichnungen und Funktionen In diesem Abschnitt wird das Bedienfeld des Geräts beschrieben. Dieser Abschnitt beschreibt die Bezeichnungen und Konmponenten auf dem Bedienfeld. • Bezeichnungen und Funktionen • Bezeichnungen und Funktionen der Tasten auf dem Bedienfeld •...

  • Seite 56: Bezeichnungen Und Funktionen Der Tasten Auf Dem Bedienfeld

    3. Basisfunktionen Bezeichnungen und Funktionen der Tasten auf dem Bedienfeld • Beim Verändern des Winkels des Bedienfeldes darauf achten, dass Ihre Hände nicht zwischen Gerät und Bedienfeld verklemmen. Es kann zu Verletzungen führen. Wenn sich das Gerät anschaltet wird der Home-Bildschirm am Bedienfeld angezeigt. •...
  • Seite 57 3. Basisfunktionen Option Beschreibung Option Beschreibung Hauptbereich Hier drücken für Kopierfunktionen. Stationärer Schaltflächen-Bereich Zeigt Schaltflächen an, die immer auf dem Bildschirm erscheinen. Im ausgewählten Menü werden nur verfügbare Schaltflächen angezeigt. Hier drücken für Scanfunktionen. Titel und Betriebsanleitung-Bereich Zeigt den Titel des aktuellen Bildschirms an und stellt eine Anleitung für mögliche Operationen zur Verfügung.

  • Seite 58: Anpassen Des Winkels Des Bedienfelds

    3. Basisfunktionen Anpassen des Winkels des Bedienfelds Eingabe von Zeichen Zur Verbesserung der Sichtbarkeit kann das Bedienfeld nach vorne und hinten gekippt • Eingabe mit dem Bedienfeld werden. • Eingabe mit der Zehnertastatur Halten Sie den Bildschirm oben in der Mitte fest und ziehen Sie ihn nach Eingabe mit dem Bedienfeld vorne.
  • Seite 59 3. Basisfunktionen • Umschalten des Eingabemodus (Zahlen Buchstaben) Option Beschreibung Zurück Schaltfläche Führt einen Zeilenumbruch aus. Diese Schaltfläche erscheint bei der Eingabe eines Textkörpers einer E-Mail. Drücken Sie [Alpha] oder [Symbol]. Schaltfläche links/Schaltfläche rechts, Bewegt den Cursor nach links, rechts, oben oder unten. Schaltfläche nach oben/Schaltfläche nach unten Feststelltaste...
  • Seite 60 3. Basisfunktionen Sie können die Zahlen eingeben, mit der jede Taste beschriftet wurde. Das Alphabet kann nicht eingegeben werden. Geben Sie das Alphabet bitte auf dem Bedienfeld ein. • Löschen eines eingegebenen Zeichens Zum Löschen der Zeichen links vom Cursor, drücken Sie die (LÖSCHEN)- Taste.

  • Seite 61: An- Und Ausschalten Des Geräts

    3. Basisfunktionen An- und Ausschalten des Geräts Einschalten des Geräts Dieser Abschnitt beschreibt, wie Sie das Gerät ein- und ausschalten. Stellen Sie sicher, dass sich keine Vorlagen auf dem Vorlagenglas oder im ADF befinden und die ADF-Abdeckung geschlossen ist. • Einschalten des Geräts Halten Sie den Netzschalter etwa eine Sekunde lang gedrückt.

  • Seite 62: Abschalten Des Geräts

    3. Basisfunktionen Wenn das Gerät betriebsbereit ist, wird der Home-Bildschirm angezeigt. Abschalten des Geräts • Prüfen Sie, dass das Gerät keine Daten empfängt, bevor Sie es herunterfahren. • Drücken Sie den Netzschalter und halten Sie ihn 5 Sekunden oder länger gedrückt, um ein Abschalten zu erzwingen. Verwenden Sie diese Methode beim Auftreten von Fehlern.
  • Seite 63 3. Basisfunktionen Nach einer Weile schaltet sich das Gerät automatisch ab und das LED des Leistungsschalters erlischt. Was Sie beachten sollten, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden Wenn Sie dieses Gerät über einen längeren Zeitraum aufgrund von Ferien, Kurzurlaub oder aus anderen Gründen nicht verwenden, ziehen Sie das Netzkabel aus der Steckdose.

  • Seite 64: Papier Einlegen

    • Papier in das Mehrzweckfach einlegen Gewicht und Papieroberfläche. Verwenden Sie Druckerpapier für Digitalfotos. • Papierlagerung Wenn Sie auf Papier drucken, das von Oki Data nicht empfohlen wurde, prüfen Sie die Druckqualität und die Bewegung des Papiers im Voraus, um sicherzustellen, dass keine Probleme auftreten.
  • Seite 65 3. Basisfunktionen • Papiertyp • Andere Papiersorte Papiertyp Papiergröße Papiergewicht Papiersorte Papiergröße Papiergewicht 210 x 297 64 bis 220 g/m (17 bis 58 lb) Teilweise bedruckbares Entspricht normalem Papier 64 bis 220 g/m (17 bis Für Duplexdruck, 64 bis 176 g/m Papier 58 lb) 148 x 210...

  • Seite 66: Empfohlenes Papier

    3. Basisfunktionen • Fach 2/3 (optional) Empfohlenes Papier Verfügbare Papiergröße Fachkapazität Papiergewicht Das Gerät unterstützt verschiedene Papiersorten mit einer Reihe von Papiergewichten und - formaten. Dieser Abschnitt beschreibt, wie Sie das korrekte Medium verwenden. Für das 530 Blatt Leicht (bei einem Papiergewicht von 80 g/ (64 bis 74 g/m beste Ergebnis verwenden Sie 75 bis 90 g/m normales Papier, das für die Verwendung in...

  • Seite 67: Papier In Fach 1/2/3 Einlegen

    3. Basisfunktionen Schieben Sie den Papierstopper (b) auf die Länge des einzulegenden Papier in Fach 1/2/3 einlegen Papiers. Der folgende Vorgang verwendet das Einlegen von Papier in Fach 1 als Beispiel, der gleiche Vorgang kann auf Fach 2/3 übertragen werden (optional). Ziehen Sie die Papierkassette heraus.

  • Seite 68: Papier In Das Mehrzweckfach Einlegen

    3. Basisfunktionen Schieben Sie das Papierkassette ein, bis diese stoppt. Papier in das Mehrzweckfach einlegen • Ziehen Sie das aus dem Mehrzweckfach geladene Papier nicht heraus. Die Papiereinzugsrollen könnten beschädigt werden. • Wenn Sei das Mehrzweckfach kräftig öffnen und schließen, kann Papiereinzugsrolle des Mehrzweckfachs herunterfallen und beim Einlegen von Papier hinderlich sein.Wenn die Papiereinzugsrolle des Mehrzweckfachs heruntergefallen ist, holen Sie sie wieder hoch, bevor Papier eingelegt wird.
  • Seite 69 3. Basisfunktionen Öffnen Sie die Zusatzstütze. Stellen Sie sicher, dass sich die Papiereinzugsrolle in richtiger Position befindet. Wenn die Papiereinzugsrolle heruntergefallen ist, drücken Sie sie nach oben und befestigen Sie sie. Passen Sie die Papierführung des manuellen Einzugs auf die Breite des Legen Sie das Papier mit der Druckseite nach oben ein, bis die Kante des einzulegenden Papiers an.

  • Seite 70: Papierlagerung

    3. Basisfunktionen Papierlagerung • Legen Sie kein Papier unterschiedlicher Größe, Art oder Gewicht ein. Lagern Sie Papier wie folgt, um die Qualität zu erhalten. • Beim Hinzufügen von Papier, entfernen Sie das in das Mehrzweckfach eingelegte Papier, packen Sie den ganzen Papierstapel gleichmäßig Ecke auf Ecke zusammen und legen Sie ihn ein.

  • Seite 71: Einlegen Eines Dokuments

    3. Basisfunktionen Einlegen eines Dokuments Informationen zu Dokumenten, die eingelegt werden können • Wo ein Dokument eingelegt werden kann Dieser Abschnitt beschreibt, wie ein Dokument in dieses Gerät eingelegt werden kann. Legen Sie zum Kopieren, Scannen oder Faxen das Dokument in den ADF oder auf das Dokumentenglas.

  • Seite 72: Einrichtung Im Adf

    3. Basisfunktionen • Beschichtete Dokumente Einrichtung im ADF Denken Sie an die folgenden Punkte, um eine Beschädigung des Dokumentenglases zu vermeiden. Richten Sie keinen Dokumentstapel auf der ADF-Abdeckung aus. • Beim Kopieren eines dicken Dokuments, dieses nicht auf das Dokumentenglas drücken. Das kann dazu führen, dass die Vorschubwalze für Dokumente im ADF herunterfällt und beim Einlegen von •...
  • Seite 73 3. Basisfunktionen Schließen Sie die Abdeckung des ADF. Wenn [Direction (Ausrichtung)] auf [Portrait (Hochformat)] eingestellt wird, richten Sie das Dokument so ein, dass sich die Oberkante im ADF befindet. Legen Sie ein Dokument mit der Schrift nach oben in den ADF ein. Passen Sie die Dokumentenführungen an die Breite des Dokuments an.

  • Seite 74: Einrichten Über Das Dokumentenglas

    3. Basisfunktionen Einrichten über das Dokumentenglas Dokumentenglas nicht gewaltsam schließen. Öffnen Sie das Dokumentenglas. Legen Sie ein Dokument mit der Schriftseite nach unten auf das Dokumentenglas. Wenn [Direction (Ausrichtung)] auf [Portrait (Hochformat)] eingestellt ist, richten Sie die Oberkante des Dokuments an der Unterkante links des Dokumentenglases aus. Schließen Sie die Dokumentenglas-Abdeckung sanft.

  • Seite 75: Kopieren

    Kopieren Kopieren Kopieren abbrechen Festlegen der Anzahl an Kopien Beschreibungen der Kopierbildschirme...

  • Seite 76: Kopieren

    4. Kopieren Kopieren Erweiterte Kopiereinstellungen (Anleitung für Fortgeschrittene) Drücken Sie [Copy (Kopieren)] auf dem Touch Panel oder die (KOPIEREN)-Schaltfläche auf dem Bedienfeld. Das Bedienfeld schaltet auf den oberen Bildschirm für Kopieren. Drücken Sie die (START)-Schaltfläche. Legen Sie ein Dokument in den ADF oder auf das Dokumentenglas. Passen Sie falls nötig die Kopiereinstellungen an.

  • Seite 77: Kopieren Abbrechen

    4. Kopieren Kopieren abbrechen Sie können den Kopiervorgang abbrechen bevor eine Nachricht erscheint, die Sie darüber informiert, dass der Kopiervorgang abgeschlossen ist. Drücken Sie die (STOPP)-Schaltfläche während des Scannen eines Dokuments. - 77 -...

  • Seite 78: Festlegen Der Anzahl An Kopien

    4. Kopieren Festlegen der Anzahl an Kopien Drücken Sie [Copy (Kopieren)] auf dem Touch Panel oder die (KOPIEREN)-Schaltfläche auf dem Bedienfeld. Legen Sie ein Dokument in den ADF oder auf das Dokumentenglas. Geben Sie die Anzahl der Exemplare mithilfe der Zehnertastatur oder den numerischen Tasten ein.

  • Seite 79: Beschreibungen Der Kopierbildschirme

    4. Kopieren Beschreibungen der Kopierbildschirme Namen und Funktionen der Bildschirmelemente zum Kopieren • Registerkarte [Kopieren] • Namen und Funktionen der Bildschirmelemente zum Kopieren Option Beschreibung Stationärer Schaltflächen-Bereich Zeigt Schaltflächen an, die immer auf dem Bildschirm erscheinen. Titel und Betriebsanleitung-Bereich Zeigt den Titel des aktuellen Bildschirms an und stellt eine Anleitung für mögliche Operationen zur Verfügung.

  • Seite 80: Registerkarte „Erweitert

    4. Kopieren • Registerkarte [Erweitert] Option Beschreibung Zeigt Hilfethemen an Kopien Spezifiziert die Anzahl der Kopien. • Registerkarte [Basic] Option Beschreibung Kontinuierlicher Scan Scannt mehrere Sets an Dokumenten als einzelnen Kopierauftrag. Gemischtes Format Scannt mehrere Dokumente mit der gleichen Breite aber unterschiedlichen Längen in den ADF einlegen.

  • Seite 81: Registerkarte [Bildeinstellungen]

    4. Kopieren • Registerkarte [Bildeinstellungen] • Bildschirm [Funktionseinstellungen] Option Beschreibung Einstellung Anzeigebereich 1 Zeigt die aktuellen Einstellungen für angezeigte Elemente an. Einstellung Anzeigebereich 2 Zeigt eine Liste mit Einstellungen an, die nicht in der Einstellungsanzeige Bereich 1 gesetzt sind. Option Beschreibung Bildeinstellungen Bestimmt die folgenden Bildeinstellungen: Dokumenttyp,...

  • Seite 82: Scannen

    Scannen Versenden gescannter Daten als E-Mail-Anhang Speichern gescannter Daten in einen gemeinsamen Ordner Scanvorgang abbrechen Beschreibungen der Scanbildschirme...

  • Seite 83: Versenden Gescannter Daten Als E-Mail-Anhang

    5. Scannen Versenden gescannter Daten als E-Mail-Anhang Vor Verwendung von Scan an E-Mail Dieser Abschnitt beschreibt, wie gescannte Daten als E-Mail versendet werden können. Wenn das Gerät mit [Easy Setup (Easy Setup (Netzwerkeinrichtung)] > [E-mail Setting (E- Mail einstellen)] eingerichtet wurde, überspringen Sie die Option „Vor dem Verwenden von Scan an E-Mail“.

  • Seite 84: Eingeben Der E-Mail-Adresse Zum Versenden Von E-Mails

    5. Scannen Drücken Sie auf [Manuelle Eingabe]. Eingeben der E-Mail-Adresse zum Versenden von E-Mails Drücken Sie [Scan (Scannen)] auf dem Touch Panel oder die (SCANNEN)-Schaltfläche auf dem Bedienfeld. Legen Sie ein Dokument in den ADF oder auf das Dokumentenglas. Drücken Sie auf [Scan an E-Mail]. Geben Sie eine E-Mail-Adresse ein.

  • Seite 85: Drücken Sie Die Taste

    5. Scannen Konfigurieren Sie nach Bedarf Scan-Einstellungen. Drücken Sie auf [OK (OK)]. Drücken Sie die Taste (START). Ziel aus dem Adressbuch oder einer Gruppenliste angeben (Anleitung für Fortgeschrittene) Ziel über One-Touch-Taste angeben (Anleitung für Fortgeschrittene) Ziel per Durchsuchung des LDAP-Servers angeben (Anleitung für Fortgeschrittene) - 85 -...

  • Seite 86: Speichern Gescannter Daten In Einen Gemeinsamen Ordner

    5. Scannen Speichern gescannter Daten in einen gemeinsamen Erstellen eines gemeinsamen Ordners auf dem Computer Ordner Dieser Abschnitt beschreibt, wie gescannte Daten in einem gemeinsamen Ordner im Wenn Sie einen gemeinsamen Ordner erstellen, wie in den nachfolgenden Schritten beschrieben, können alle Benutzer, dessen Konten in Ihrem Computer eingerichtet sind, auf den gemeinsamen Ordner zugreifen.

  • Seite 87: Registrieren Eines Ziels (Profil)

    5. Scannen Registrieren eines Ziels (Profil) • Wenn kein DNS-Server im Netzwerk vorhanden ist, können Sie den Computer nicht mit dem Computernamen (der Übertragungs-Ziel-Computername) nicht spezifizieren. Verwenden Sie in einen solchen Fall die IP- Erstellen Sie einen gemeinsamen Ordner und registrieren Sie das Gerät als einen Zielort. Adresse des Computers.

  • Seite 88: Verwendung Von Scan An Gemeinsamen Ordner

    5. Scannen Verwendung von Scan an Gemeinsamen Ordner Gescannte Daten werden in PDF, JPEG, TIFF oder XPS-Dateien konvertiert und anschließend an den gemeinsamen Ordner gesendet. Die Standardeinstellung ist PDF. Verbinden Sie das Gerät mit einem Netzwerk und erstellen Sie auf dem Computer einen gemeinsamen Ordner, bevor Sie die Funktion „Scannen an gemeinsamen Ordner“...

  • Seite 89: Scanvorgang Abbrechen

    5. Scannen Scanvorgang abbrechen Sie können den Scanvorgang abbrechen, bis eine Meldung erscheint, die Sie darüber informiert, dass der Scanvorgang läuft. Drücken Sie die (STOPP)-Taste auf dem Bedienfeld. - 89 -...

  • Seite 90: Beschreibungen Der Scanbildschirme

    5. Scannen Beschreibungen der Scanbildschirme Bildschirm Scan an E-Mail • Registerkarte [Scan To E-mail (Scan an E-Mail)] In diesem Abschnitt werden die Elemente des Bildschirms beschrieben. • Bildschirm Scan an E-Mail • Bildschirm Scan an Gemeinsamen Ordner Option Beschreibung Zielbereich Wählen Sie eine Ziel-E-Mail Adresse.

  • Seite 91: Registerkarte [Advanced (Erweitert)]

    5. Scannen • Registerkarte [Basic (Grundlagen)] Option Beschreibung Zeigt Hilfethemen an • Registerkarte [Advanced (Erweitert)] Option Beschreibung Adressbuch Zeigt die E-Mail Adressen an, die im Adressbuch registriert sind, Wählen Sie eine E-Mail-Adresse als Ziel aus dem Adressbuch aus. Gruppenliste Zeigt eine Liste an Gruppen an, in der E-Mail Adressen registriert sind.

  • Seite 92: Registerkarte [Image Settings (Bildeinstellungen)]

    5. Scannen • [Function Settings (Funktionseinstellungen)] > Registerkarte [Destination Option Beschreibung (Ziel)] Vorschau Legt fest, ob eine Vorschau gescannter Bilder gezeigt wird. Leerseite überspringen Überspringt Leerseiten beim Scannen. Hinzufügen, bearbeiten oder löschen eines Ziels, an das ein Dokument gesendet wird. •...

  • Seite 93: Registerkarte [Scan To Shared Folder (Scan An Gemeinsamen Ordner)]

    5. Scannen Option Beschreibung Bildschirm Scan an Gemeinsamen Ordner Einstellung Anzeigebereich 1 Zeigt die aktuellen Einstellungen für angezeigte Elemente an. • Registerkarte [Scan To Shared Folder (Scan an Gemeinsamen Ordner)] Einstellung Anzeigebereich 2 Zeigt eine Liste an Einstellungen an, die nicht durch Elementdarstellungen in der Einstellungsanzeige Bereich 1 gesetzt sind.
  • Seite 94 5. Scannen • Registerkarte [Basic (Grundlagen)] • Registerkarte [Advanced (Erweitert)] Option Beschreibung Option Beschreibung Dateiname Spezifiziert einen Dateinamen für die gescannte Datei. Farbmodus Passen Sie den Farbmodus an, um ein klares Scan-Ergebnis zu Wenn nicht spezifiziert wird die Datei nach werksseitigen erhalten.
  • Seite 95 5. Scannen • Registerkarte [Image Settings (Bildeinstellungen)] • [Function Settings (Funktionseinstellungen)] > Registerkarte [Profile (Profil)] Löscht ein ausgewähltes Profil in der Registerkarte [Profil]. • [Function Settings (Funktionseinstellungen)] > Registerkarte [Scan Setting (Scaneinstellung)] Option Beschreibung Bildeinstellungen Bestimmt die folgenden Bildeinstellungen: Dichte, Dokumenttyp, Auflösung, Hintergrund entfernen, Durchscheinen entfernen, Kontrast, Farbton, Sättigung und RGB.
  • Seite 96 5. Scannen Option Beschreibung Einstellung Anzeigebereich 1 Zeigt die aktuellen Einstellungen für angezeigte Elemente an. Einstellung Anzeigebereich 2 Zeigt eine Liste an Einstellungen an, die nicht durch Elementdarstellungen in der Einstellungsanzeige Bereich 1 gesetzt sind. - 96 -...

  • Seite 97: Drucken

    Drucken Von einem Computer aus drucken (Windows) Drucken von einem Computer aus (Mac OS X) Abbrechen eines Druckauftrags Über Anzeigen und Funktionen jedes Druckertreibers Namen und Funktionen der Bildschirmelemente zum Drucken...

  • Seite 98: Von Einem Computer Aus Drucken (Windows)

    6. Drucken Von einem Computer aus drucken (Windows) Für Windows PCL-Druckertreiber Öffnen Sie die zu druckende Datei. • Für Windows PCL-Druckertreiber Wählen Sie [Drucken] aus dem Menü [Datei]. • Für Windows PS-Druckertreiber Wählen Sie den Druckertreiber. Klicken Sie auf [Präferenz]. - 98 -...

  • Seite 99: Für Windows Ps-Druckertreiber

    6. Drucken Ändern Sie die Einstellungen auf jeder Registerkarte, um Ihren Bedürfnissen Für Windows PS-Druckertreiber zu entsprechen. Öffnen Sie die zu druckende Datei. Wählen Sie [Print] aus dem Menü [File]. Wählen Sie den PS Druckertreiber. Klicken Sie auf [Preferences]. Klicken Sie auf [OK]. Klicken Sie auf [Drucken] im Bildschirm [Drucken].
  • Seite 100 6. Drucken Ändern Sie die Einstellungen auf jeder Registerkarte, um Ihren Bedürfnissen zu entsprechen. Klicken Sie auf [OK (OK)]. Klicken Sie auf [Print] im Bildschirm [Print]. - 100 -...

  • Seite 101: Drucken Von Einem Computer Aus (Mac Os X)

    6. Drucken Drucken von einem Computer aus (Mac OS X) Für Mac OS X Sie können die Papiergöße, Papierkassette, Papiergewicht und Papierart mit dem Druckertreiber einstellen. • Für Mac OS X Öffnen Sie die zu druckende Datei. Wählen Sie [Drucken] aus dem Menü [Datei]. Wählen Sie das Gerät in [Printer (Drucker)] aus.
  • Seite 102 6. Drucken Wenn die Einstellungsdetails im Druck-Dialogfeld für Mac OS X 10.8.5 bis 10.11 nicht angezeigt werden, klicken Sie auf [Show Details (Details anzeigen)] am unteren Rand des Dialogfeldes. Klicken Sie auf [Drucken]. - 102 -...

  • Seite 103: Abbrechen Eines Druckauftrags

    6. Drucken Abbrechen eines Druckauftrags Sie können einen Druckauftrag abbrechen, indem Sie den auf dem Bedienfeld angezeigten Auftrag in der Auftragsliste löschen. • Seiten, die auf dem Gerät zum Drucken bereit sind, können nicht abgebrochen werden. • Wenn am Bedienfeld angezeigt wird, dass der Druck für einen längeren Zeitraum in Verarbeitung ist, löschen Sie den Druckauftrag vom Computer.

  • Seite 104: Über Anzeigen Und Funktionen Jedes Druckertreibers

    6. Drucken Über Anzeigen und Funktionen jedes Druckertreibers Windows PCL-Druckertreiber • Registerkarte [Einrichten] Dieser Abschnitt behandelt die Anzeigen und Funktionen der Druckertreiber. • Windows PCL-Druckertreiber • Windows PS Druckertreiber Zweiseitiger Druck • Mac OS X PS Druckertreiber Option Beschreibung Treibereinstellung Speichert Ihre Einstellung Bildlayout Zeigt ein Beispielbild für das eingerichtete Layout an.

  • Seite 105: Registerkarte [Andere Einstellungen]

    6. Drucken • Registerkarte [Job Options] • Registerkarte [Andere Einstellungen] Objekt Beschreibung Qualität Legt die Auflösung während des Druckvorgangs fest. Skalierung Legt die Vergrößerung-/Verkleinerungsrate zum Drucken fest. Option Beschreibung Kopien Legen Sie die Anzahl der Druckexemplare fest. Watermarks Spezifiziert, wenn Sie einen Stempeldruck verwenden möchten. Auftragsart Spezifiziert die Druckart.

  • Seite 106: Windows Ps Druckertreiber Zweiseitiger Druck

    6. Drucken • Registerkarte [Paper/Quality] Windows PS Druckertreiber Zweiseitiger Druck • Registerkarte [Layout] Option Beschreibung Tray Selection Ändert das Einzugsfach. Farbe Wählt Farbe oder Schwarz-Weiß aus. Option Beschreibung Advanced Ermöglicht Ihnen die Einstellung detaillierter Druckqualität und Ausrichtung Gibt die Druckausrichtung an. Papiergröße.

  • Seite 107: Registerkarte [Farbe]

    6. Drucken • Registerkarte [Job Options] Option Beschreibung Overlays Wird beim Drucken von Druckformaten festgelegt, die im Drucker zuvor als Overlay-Formulare registriert wurden. Advanced Setzt andere Druckeinstellungen. User Auth Spezifiziert die Benutzerauthentifizierung About Zeigt die Version des Druckertreibers an. Default Setzt die Einstellungen in der Registerkarte auf Standardeinstellungen zurück.

  • Seite 108: Mac Os X Ps Druckertreiber

    6. Drucken Option Beschreibung Mac OS X PS Druckertreiber Drucken von Farbmustern Startet das Farbmuster-Dienstprogramm. • Feld [Layout] Standard Setzt die Einstellungen in der Registerkarte auf Standardeinstellungen zurück. Option Beschreibung Seitenzahlen/Blätter Wählt die Anzahl der Seiten, die auf 1 Blatt Papier gedruckt werden sollen.
  • Seite 109 6. Drucken • Feld [Farbanpassung] Option Beschreibung Seiten sortieren Durch Auswahl dieses Kontrollkästchen werden Seiten in Einheiten an Kopien gedruckt. Zu druckende Seiten Spezifiziert die zu druckende Seiten. Page Order Spezifiziert die Seiten-Reihenfolge zum Ausdruck. Ausrichtung an Papiergröße Druckt an Papiergröße Einige Elemente könnten nicht korrekt ausgedruckt werden, je nach Einstellungen.
  • Seite 110 6. Drucken • Feld [Deckblatt] • Feld [Farbe] Option Beschreibung Deckblatt drucken Stellt den Deckblattdruck ein. Deckblatt-Typ Spezifiziert beim Drucken des Deckblattes einen String. Kosteninformationen Diese Funktion ist nicht verfügbar. Option Beschreibung Graustufe Legt den Druck in Schwarzweiß fest. Farbe Bestimmt die Ausrichtung an den Farb-Modus beim Drucken in Farbe.
  • Seite 111 6. Drucken • Feld [Druckoptionen] • [Benutzerauthentifizierung] Bereich Option Beschreibung Verwendung der Markieren Sie dieses Kontrollkästchen, wenn Sie die Benutzer- Benutzerauthentifizierung Authentifizierung beim Drucken setzen. Benutzername Der Benutzername für die Benutzer-Authentifizierung. Option Beschreibung Kennwort Das Kennwort für die Benutzer-Authentifizierung. Druckoptionen Bestimmt die Ausrichtung der eingestellten Optionen, wie Authentifizierungstyp Legen Sie einen Authentifizierungstyp fest, der verwendet werden...

  • Seite 112: Bedienfeld [Secure Print (Geschützter Druck)]

    6. Drucken • Bedienfeld [Secure Print (Geschützter Druck)] • Feld [Materialstände] Option Beschreibung Verbrauchsmaterialien Zeigt die verbleibende Menge von Verbrauchsmaterialien an. Element Beschreibung Auftragsart Legt die Auftragsart fest. [Job Type Option (Option Auftragsart)] kann verwendet werden, wenn [Secure as Shared Job (Sichern als gemeinsamer Auftrag)] oder [Private Print (Privater Druck)] ausgewählt wird.

  • Seite 113: Namen Und Funktionen Der Bildschirmelemente Zum Drucken

    6. Drucken Namen und Funktionen der Bildschirmelemente zum Drucken Option Beschreibung Stationärer Schaltflächen-Bereich Zeigt Schaltflächen an, die immer auf dem Bildschirm erscheinen. Titel und Betriebsanleitung-Bereich Zeigt den Titel des aktuellen Bildschirms an und stellt eine Anleitung für mögliche Operationen zur Verfügung. Papierzuführung Bestimmt das Fach für das Kopierpapier.

  • Seite 114: Faxen

    Faxen Grundlagen zum Umgang mit Faxfunktionen Einstellungen für Empfänger Namen und Funktionen der Bildschirmelemente zum Faxen...

  • Seite 115: Grundlagen Zum Umgang Mit Faxfunktionen

    7. Faxen Grundlagen zum Umgang mit Faxfunktionen Eingabe der Faxnummer zum Versenden eines Faxes In diesem Abschnitt werden grundlegende Funktionen beim Senden und Empfangen von Drücken Sie [Fax/Internet Fax (Fax/Internet-Fax)] auf dem Touch Panel oder Faxen beschrieben. (FAX)-Taste auf dem Bedienfeld. •...

  • Seite 116: Abbrechen Einer Fax-Übermittlung

    7. Faxen Drücken Sie auf [Fax]. Abbrechen einer Fax-Übermittlung • Abbrechen während einer Übertragung • Abbrechen einer vorgemerkten Übermittlung Abbrechen während einer Übertragung Sie können eine Faxübertragung abbrechen, wenn eine Meldung angezeigt wird und der Scanvorgang in Bearbeitung ist. Drücken Sie die (STOPP)-Schaltfläche.
  • Seite 117 7. Faxen Das gerade übertragene Fax steht zuoberst auf der Liste. Drücken Sie im Bestätigungsfenster auf [Ja]. - 117 -...

  • Seite 118: Einstellungen Für Empfänger

    7. Faxen Einstellungen für Empfänger Einstellen des Empfangsmodus In diesem Abschnitt wird beschrieben, wie Sie beim Empfangen eines Faxes verschiedene Einstellungen vornehmen können. [Fax Ready Modus (Modus Faxbereitschaft)] ist auf Werkseinstellung gesetzt. Ändern Sie die Einstellungen gemäß Ihrer Umgebung. • [Fax Ready Mode (Modus Faxbereitschaft)]: Wählen Sie diesen Modus, wenn Sie das •...
  • Seite 119 7. Faxen Drücken Sie oben auf dem Home-Bildschirm auf [Device Settings (Geräteeinstellungen)]. Der werksseitig eingestellte Administratorname und das Kennwort sind jeweils „admin“ und „999999“. Drücken Sie im Bildschirm zur Administratoranmeldung auf [OK (OK)]. Drücken Sie einmal auf [ ], um die Bildschirme umzuschalten. Drücken Sie anschließend auf [Admin Setup (Admin-Einrichtung)].

  • Seite 120: Drd

    7. Faxen Drücken Sie einmal auf [ ], um die Bildschirme umzuschalten. Drücken Sie anschließend auf [Reception Mode (Empfangsmodus)]. In diesem Modus kann das Gerät einen bestimmten Klingelton erkennen, wenn er auf der Telefonleitung aktiviert wurde. Das Gerät unterscheidet in diesem Modus den DRD-Typ des Absenders.

  • Seite 121: Eine Antwort)

    7. Faxen Einstellen der Wartezeit zwischen einem eingehenden Anruf und wann der Empfang beginnt (Wartezeit auf eine Antwort) Die werksseitige Standardwert ist 10 Sekunden. Ändern Sie den Wert, wenn Faxe nicht empfangen werden können. Drücken Sie [Geräteeinstellungen] auf dem Bedienfeld. Drücken Sie mehrmals oder und anschließend [Admin Setup (Admin...

  • Seite 122: Namen Und Funktionen Der Bildschirmelemente Zum Faxen

    7. Faxen Namen und Funktionen der Bildschirmelemente zum • Registerkarte [Basic] Faxen • Registerkarte [Fax] Option Beschreibung Option Beschreibung Manuelles wählen Geben Sie eine Faxnummer manuell ein, um diese als Ziel zu Zielbereich Wählen Sie ein Fax-Ziel. Das ausgewählte Fax-Ziel erscheint in verwenden.
  • Seite 123 7. Faxen • Registerkarte [Erweitert] • Registerkarte [Faxauftrag ansehen/abbrechen] Bricht die Übertragung ab, oder ermöglicht eine Detailansicht des ausgeführten Auftrags. • [Funktionseinstellungen] > Registerkarte [Ziel] Option Beschreibung Hinzufügen, bearbeiten oder löschen eines Ziels, an das ein Fax gesendet wird. Dichte Passt den Level der Scandichte an.
  • Seite 124 7. Faxen • [Funktionseinstellungen] > Registerkarte [Scaneinstellungen] Option Beschreibung Einstellung Anzeigebereich 1 Zeigt die aktuellen Einstellungen für angezeigte Elemente an. Einstellung Anzeigebereich 2 Zeigt eine Liste an Einstellungen an, die nicht durch Elementdarstellungen in der Einstellungsanzeige Bereich 1 gesetzt sind. - 124 -...

  • Seite 125: Wartung

    Wartung Ersetzen von Verbrauchsmaterialien Reinigung der Geräteteile In diesem Abschnitt wird beschrieben, wie das Gerät gewartet wird, um es in Betrieb zu halten und seine Nutzungsdauer zu verlängern.

  • Seite 126: Ersetzen Von Verbrauchsmaterialien

    8. Wartung Ersetzen von Verbrauchsmaterialien Vorsicht beim Ersetzen von Verbrauchsmaterialien In diesem Abschnitt wird beschrieben, wie Verbrauchsmaterialien ersetzt werden. Beachten Sie beim Austausch folgende Vorsichtsmaßnahmen. • Vorsicht beim Ersetzen von Verbrauchsmaterialien • Ersetzen der Tonerkartusche Werfen Sie den Toner oder die Tonerkartusche nicht ins Feuer. Der Toner •...

  • Seite 127: Ersetzen Der Tonerkartusche

    • Verwenden Sie nur OKI-Originalprodukte, um eine optimale Leistung des Geräts zu Gewährleisten. • Sollte ein Toner nicht vollständig geleert sein, kann Tonerpulver austreten. • Ausgaben, die durch andere Verbrauschsgüter als OKI-Originalprodukte entstehen werden nicht von der Garantie oder dem Wartungsvertrag abgedeckt. (Die Verwendung von nicht originalen Produkten führt nicht immer zu Bereiten Sie eine neue Tonerkartusche vor.
  • Seite 128 8. Wartung Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (b) vollständig. Heben Sie die Tonerkartusche (d) von rechts an und nehmen Sie sie aus dem Drucker. Dies kann zu Verbrennungen führen. Dies kann zu Verbrennungen führen. Die Fixiereinheit ist extrem heiß. Berühren Sie sie nicht. Werfen Sie niemals verbrauchte Tonerkartuschen ins Feuer.
  • Seite 129 8. Wartung Schütteln Sie die Kartusche mehrere Male in horizontaler und vertikaler Richtung. Setzen Sie keine Tonerkartusche mit Klebestreifen ein. Lösen Sie den Klebestreifen (e) von der Tonerkartusche. Setzen Sie die neue Tonerkartusche (d) ein, indem Sie ihre linksseitige Einkerbung (f) auf den Vorsprung (g) an der Bildtrommel ausrichten, so dass sich das Farbetikett der Tonerkartusche und der Bildtrommel in einer Linie befinden.
  • Seite 130 8. Wartung Halten Sie die Kartusche, drücken Sie die Spitze des blauen Hebels (c) der Tonerkartusche zusammen und drehen ihn vorwärts, bis die Spitze mit dem Keinen Methylalkohol oder Verdünner verwenden. Diese Mittel beschädigen die LED-Köpfe. Zapfen der Kartusche zusammentrifft. Schließen Sie das Ausgabefach (b) langsam und drücken Sie zur Bestätigung auf die Mitte des Ausgabefachs.

  • Seite 131: Austauschen Der Bildtrommel

    • Verwenden Sie nur OKI-Originalprodukte, um eine optimale Leistung des Geräts zu Gewährleisten. • Ausgaben, die durch andere Verbrauschsgüter als OKI-Originalprodukte entstehen werden nicht von der Garantie oder dem Wartungsvertrag abgedeckt. (Die Verwendung von nicht originalen Produkten führt nicht immer zu Porblemen, geben Sie aber bei der Verwendung besonders acht).
  • Seite 132 8. Wartung Ermitteln Sie die Bildtrommel, deren Nutzungsdauerende erreicht wurde, anhand des Farbetiketts. Sie können die Einstellungen zum Anzeigen der Meldung „[COLOR] Bildtrommel nahezu verbraucht“ ändern. Drücken Sie [Device Setting (Geräteeinstellungen)] > [Admin Setup (Admin-Einrichtung)] > [User Install Nehmen Sie die Bildtrommel (c) aus dem Drucker und legen Sie sie auf eine (Benutzerinstallierung)] >...
  • Seite 133 8. Wartung Heben Sie die Tonerkartusche (e) von rechts an und nehmen Sie sie aus der Bildtrommel in einer Linie befinden. Drücken Sie dann die rechte Seite Bildtrommel. vorsichtig hinein. Packen Sie eine neue Bildtrommel aus und legen Sie sie auf eine flache Oberfläche.
  • Seite 134 8. Wartung Überprüfen Sie das Farbetikett der neuen Bildtrommel und setzen Sie sie in den Drucker ein. Schließen Sie die Scannereinheit nicht so kräftig. Das kann dazu führen, dass die Vorschubwalze für Dokumente im ADF herunterfällt und beim Einlegen von Dokumenten hinderlich ist. Wenn die Vorschubwalze für Dokumente des ADF heruntergefallen ist, öffnen und schließen Sie die ADF- Abdeckung.

  • Seite 135: Austauschen Der Bildtrommel Und Der Tonerkartusche Gleichzeitig

    8. Wartung Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (b) vollständig. Austauschen der Bildtrommel und der Tonerkartusche gleichzeitig Dies kann zu Verbrennungen führen. Dieser Abschnitt beschreibt, wie die Bildtrommel und die Tonerkatusche gleichzeitig mit neuen ersetzt werden können. Die Fixiereinheit ist extrem heiß.
  • Seite 136 8. Wartung Entfernen Sie die Tonerabdeckung. Beim Entfernen von Verbrauchsmaterialien achten Sie darauf, nicht an den LED-Kopf zu stoßen. Packen Sie eine neue Tonerpatrone aus. Schütteln Sie die Patrone mehrere Male in horizontaler und vertikaler Dies kann zu Verbrennungen führen. Richtung.
  • Seite 137 8. Wartung Setzen Sie die neue Tonerkartusche (e) ein, indem Sie ihre linksseitige Einkerbung (f) auf den Vorsprung (g) an der Bildtrommel ausrichten, so dass Wenn Sie beim Installieren der Tonerkartusche in die Bildtrommel das Ausgabefach schließen, ohne den blauen sich das Farbetikett der Tonerkartusche und der Bildtrommel in einer Linie Hebel zu betätigen, kann dadurch eine Fehlfunktion verursacht werden.
  • Seite 138 8. Wartung Schließen Sie die Scannereinheit nicht so kräftig. Das kann dazu führen, dass die Vorschubwalze für Dokumente im ADF herunterfällt und beim Einlegen von Dokumenten hinderlich ist. Wenn die Vorschubwalze für Dokumente des ADF heruntergefallen ist, öffnen und schließen Sie die ADF- Abdeckung.

  • Seite 139: Reinigung Der Geräteteile

    8. Wartung Reinigung der Geräteteile Reinigung des Dokumentenglases Dieser Abschnitt beschreibt, wie das Gerät und seine Teile gereinigt werden. Reinigen Sie das Dokumentenglas einmal pro Monat, um die Qualität des Drucks aufrechtzuerhalten. • Reinigung des Dokumentenglases Keinen Methylalkohol oder Verdünner verwenden. Sie können die Plastikteile des Geräts beschädigen. •...

  • Seite 140: Reinigung Led-Kopfes

    8. Wartung Reinigung LED-Kopfes Wenn die Oberseite des Dokumentenglases und die Vorschubwalze für Dokumente stark verschmutzt sind, wischen Sie diese mit einem feuchten, mit neutralem Reiniger versehenem und gut ausgedrückte Tuch, und dann Reinigen Sie den LED-Kopf, wenn weiße vertikale Linien erscheinen, Bilder verblassen oder erneut mit einem leicht mit Wasser angefeuchtetem, gut ausgedrücktem Tuch.
  • Seite 141 8. Wartung Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (b) vollständig. Schließen Sie das Ausgabefach (b) langsam und drücken Sie zur Bestätigung auf die Mitte des Ausgabefachs. Dies kann zu Verbrennungen führen. Die Fixiereinheit ist extrem heiß. Berühren Sie sie nicht. Halten Sie den Griff (B), um die Scannereinheit (a) zu schließen.

  • Seite 142: Fehlerbeseitigung

    Fehlerbeseitigung Wenn Papierstaus auftreten Wenn ein Dokumentenstau auftritt Probleme beim Kopieren Probleme beim Drucken Probleme beim Scannen Probleme mit dem Faxen Wenn auf dem Bedienfeld eine Fehlermeldung angezeigt wird...

  • Seite 143: Wenn Papierstaus Auftreten

    9. Fehlerbeseitigung Wenn Papierstaus auftreten Wenn der Fehlercode „370“, „371“, „372“ lautet In diesem Abschnitt wird beschrieben, wie Sie damit umgehen, wenn ein Papierstau auftritt. Wenn Dokumente in den ADF oder auf das Dokumentenglas gelegt wurden, Prüfen Sie den Fehlercode auf dem Bedienfeld und schlagen Sie die entsprechende Seite entfernen Sie sie.
  • Seite 144 9. Fehlerbeseitigung Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (b) vollständig. Bedecken Sie die entnommenen Bildtrommeln mit Papier, so dass sie nicht dem Licht ausgesetzt sind. Dies kann zu Verbrennungen führen. Die Fixiereinheit ist extrem heiß. Berühren Sie sie nicht. Entfernen Sie das gestaute Papier langsam, indem Sie das Papier am Rand ziehen.
  • Seite 145 9. Fehlerbeseitigung Wenn sich das Papier in der Fixiereinheit staut, drücken Sie den Hebel zum Halten Sie die Fixiereinheit am Griff fest und heben Sie sie aus dem Gerät. Entfernen von Papierstau (c) auf der Fixiereinheit und ziehen Sie das gestaute Papier langsam in Ihre Richtung heraus.
  • Seite 146 9. Fehlerbeseitigung Entfernen Sie das gestaute Papier langsam, indem Sie das Papier am Rand Halten Sie die Verriegelungshebel der Transportbandeinheit und setzen Sie ziehen. die Transportbandeinheit in das Gerät. Drehen Sie die Verriegelungshebel (e) an beiden Seiten der Transportbandeinheit vorwärts. - 146 -...
  • Seite 147 9. Fehlerbeseitigung Halten Sie die Fixiereinheit am Griff fest und setzen Sie sie in das Gerät ein. Die vier Bildtrommeln zurück in das Gerät setzen Kippen Sie die Verriegelungshebel (c) an beiden Seiten der Fixiereinheit. Schließen Sie das Ausgabefach (b) langsam und drücken Sie zur Bestätigung auf die Mitte des Ausgabefachs.

  • Seite 148: Wenn Der Fehlercode „380", „381", „382", „385", „389" Lautet

    9. Fehlerbeseitigung Wenn der Fehlercode „380“, „381“, „382“, „385“, „389“ lautet Schließen Sie die Scannereinheit nicht so kräftig. Das kann dazu führen, dass die Vorschubwalze für Dokumente im ADF herunterfällt und beim Einlegen von Dokumenten hinderlich ist. Wenn Dokumente in den ADF oder auf das Dokumentenglas gelegt wurden, Wenn die Vorschubwalze für Dokumente des ADF heruntergefallen ist, öffnen und schließen Sie die ADF- entfernen Sie sie.
  • Seite 149 9. Fehlerbeseitigung Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (b) vollständig. Bedecken Sie die entnommenen Bildtrommeln mit Papier, so dass sie nicht dem Licht ausgesetzt sind. Dies kann zu Verbrennungen führen. Die Fixiereinheit ist extrem heiß. Berühren Sie sie nicht. Entfernen Sie das gestaute Papier langsam, indem Sie das Papier am Rand ziehen.
  • Seite 150 9. Fehlerbeseitigung Wenn sich das Papier in der Fixiereinheit staut, drücken Sie den Hebel zum Halten Sie die Fixiereinheit am Griff fest und heben Sie sie aus dem Gerät. Entfernen von Papierstau (c) auf der Fixiereinheit und ziehen Sie das gestaute Papier langsam in Ihre Richtung heraus.
  • Seite 151 9. Fehlerbeseitigung Halten Sie die Fixiereinheit am Griff fest und setzen Sie sie in das Gerät ein. Setzen Sie alle vier Bildtrommeln wieder in das Gerät ein. Kippen Sie die Verriegelungshebel (d) an beiden Seiten der Fixiereinheit. Schließen Sie das Ausgabefach (b) langsam und drücken Sie zur Bestätigung auf die Mitte des Ausgabefachs.

  • Seite 152: Wenn Der Fehlercode „390" Lautet

    9. Fehlerbeseitigung Wenn der Fehlercode „390“ lautet Schließen Sie die Scannereinheit nicht so kräftig. Das kann dazu führen, dass die Vorschubwalze für Dokumente im ADF herunterfällt und beim Einlegen von Dokumenten hinderlich ist. Wenn Dokumente in den ADF oder auf das Dokumentenglas gelegt wurden, Wenn die Vorschubwalze für Dokumente des ADF heruntergefallen ist, öffnen und schließen Sie die ADF- entfernen Sie sie.
  • Seite 153 9. Fehlerbeseitigung Halten Sie den Griff (B) und öffnen Sie die Scannereinheit (a) vollständig. Nehmen Sie die vier Bildtrommeln aus dem Gerät und legen Sie sie auf eine flache Oberfläche. Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (b) vollständig. Bedecken Sie die entnommenen Bildtrommeln mit Papier, so dass sie nicht dem Licht ausgesetzt sind.
  • Seite 154 9. Fehlerbeseitigung Öffnen Sie die transparente Abdeckung (c) im Inneren des Geräts, entfernen Schließen Sie das Ausgabefach (b) langsam und drücken Sie zur Bestätigung Sie das gestaute Papier langsam, indem Sie es am Rand ziehen. auf die Mitte des Ausgabefachs. Wenn Sie dem Mehrzweckfach Papier zuführen, legen Sie es mit der Druckseite nach oben ein.

  • Seite 155: Wenn Der Fehlercode „391", „392", „393" Lautet

    9. Fehlerbeseitigung Wenn der Fehlercode „391“, „392“, „393“ lautet Schließen Sie die Scannereinheit nicht so kräftig. Das kann dazu führen, dass die Vorschubwalze für Dokumente im ADF herunterfällt und beim Einlegen von Dokumenten hinderlich ist. Ein Papierstau ist während des Einspeisens von Papier aus dem Papierfach aufgetreten. Wenn die Vorschubwalze für Dokumente des ADF heruntergefallen ist, öffnen und schließen Sie die ADF- Abdeckung.
  • Seite 156 9. Fehlerbeseitigung Die Papierkassette zurück in das Gerät setzen. Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (b) vollständig. Schließen Sie das Ausgabefach (b) langsam und drücken Sie zur Bestätigung Halten Sie den Griff (B) und öffnen Sie die Scannereinheit (a) vollständig. auf die Mitte des Ausgabefachs.

  • Seite 157: Wenn Der Fehlercode „409" Lautet

    9. Fehlerbeseitigung Halten Sie den Griff (B) und schließen Sie die Scannereinheit (a). Wenn der Fehlercode „409“ lautet Schließen Sie das rückwärtige Ausgabefach (b). Schließen Sie die Scannereinheit nicht so kräftig. Das kann dazu führen, dass die Vorschubwalze für Dokumente im ADF herunterfällt und beim Einlegen von Dokumenten hinderlich ist.
  • Seite 158 9. Fehlerbeseitigung Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (d) vollständig. Bedecken Sie die entnommenen Bildtrommeln mit Papier, so dass sie nicht dem Licht ausgesetzt sind. Dies kann zu Verbrennungen führen. Die Fixiereinheit ist extrem heiß. Berühren Sie sie nicht. Entfernen Sie das gestaute Papier langsam, indem Sie das Papier am Rand ziehen.
  • Seite 159 9. Fehlerbeseitigung Wenn sich das Papier in der Fixiereinheit staut, drücken Sie den Hebel zum Halten Sie die Fixiereinheit am Griff fest und heben Sie sie aus dem Gerät. Entfernen von Papierstau (e) auf der Fixiereinheit und ziehen Sie das gestaute Papier langsam in Ihre Richtung heraus.
  • Seite 160 9. Fehlerbeseitigung Entfernen Sie das gestaute Papier langsam, indem Sie das Papier am Rand Halten Sie die Verriegelungshebel der Transportbandeinheit und setzen Sie ziehen. die Transportbandeinheit in das Gerät. Drehen Sie die Verriegelungshebel (g) an beiden Seiten der Transportbandeinheit vorwärts. - 160 -...
  • Seite 161 9. Fehlerbeseitigung Halten Sie die Fixiereinheit am Griff fest und setzen Sie sie in das Gerät ein. Setzen Sie alle vier Bildtrommeln wieder in das Gerät ein. Kippen Sie die Verriegelungshebel (f) an beiden Seiten der Fixiereinheit. Schließen Sie das Ausgabefach (b) langsam und drücken Sie zur Bestätigung auf die Mitte des Ausgabefachs.
  • Seite 162 9. Fehlerbeseitigung Schließen Sie die Scannereinheit nicht so kräftig. Das kann dazu führen, dass die Vorschubwalze für Dokumente im ADF herunterfällt und beim Einlegen von Dokumenten hinderlich ist. Wenn die Vorschubwalze für Dokumente des ADF heruntergefallen ist, öffnen und schließen Sie die ADF- Abdeckung.

  • Seite 163: Wenn Ein Dokumentenstau Auftritt

    9. Fehlerbeseitigung Wenn ein Dokumentenstau auftritt Wenn ein Dokument im Papiertransportweg sichtbar ist In diesem Abschnitt wird beschrieben, wie Sie damit umgehen, wenn ein Dokumentenstau Öffnen Sie die ADF-Abdeckung (a). auftritt. • Wenn ein Dokument im Papiertransportweg sichtbar ist • Falls ein Dokument im Papierpfad nicht sichtbar ist Ziehen Sie das nach oben.

  • Seite 164: Falls Ein Dokument Im Papierpfad Nicht Sichtbar Ist

    9. Fehlerbeseitigung Öffnen Sie die innere Abdeckung (b). Falls ein Dokument im Papierpfad nicht sichtbar ist Öffnen Sie die ADF-Abdeckung (a). Wenn Sie eine Kante des gestauten Dokuments erkennen können, ziehen Sie es vorsichtig heraus. Nehmen Sie das gestaute Dokument heraus. Fahren Sie mit Schritt 4 fort, wenn Sie das gestaute Dokument nicht entfernen können.
  • Seite 165 9. Fehlerbeseitigung Wenn die Kante des gestauten Dokuments unter dem Dokumentenfach (c) sichtbar ist, heben Sie das Dokumentenfach an und ziehen Sie das Dokument langsam heraus. Wenn Sie das Dokument entfernen konnten, schließen Sie die innere Abdeckung. Schließen Sie die ADF-Abdeckung langsam. Entfernen Sie das Dokument im Dokumentenfach und schließen Sie anschließend die ADF-Abdeckung.

  • Seite 166: Probleme Beim Kopieren

    9. Fehlerbeseitigung Probleme beim Kopieren Kopieren nicht möglich • Es kann nicht kopiert werden In diesem Abschnitt werden Probleme mit der Kopierfunktion beschrieben. Zu überprüfender Punkt Lösung Referenz Ist das Gerät eingeschaltet? Schalten Sie das Gerät ein. Einschalten des Geräts Kontaktieren Sie bitte Ihren Händler, sollte das Problem mit den folgenden Lösungen nicht behoben werden können.

  • Seite 167: Kopien Können Nicht Sortiert Werden

    9. Fehlerbeseitigung • Es können keine Dokumente verschiedener Größen kopiert werden Zu überprüfender Punkt Lösung Referenz Hat die Bildtrommel seine Lebenszeit Tauschen Sie diese durch eine neue Austauschen der Bildtrommel Zu überprüfender Punkt Lösung Referenz überschritten? Bildtrommel aus. Ist [Gemischtes Format] auf [AUS] Setzen Sie [Gemischtes Format] auf Erreicht die Fixiereinheit sein Ersetzen Sie die Fixiereinheit durch...

  • Seite 168: Probleme Beim Drucken

    9. Fehlerbeseitigung Probleme beim Drucken Drucken nicht möglich • Gilt für Windows und Mac OS X In diesem Abschnitt werden Probleme beim Drucken von einem Computer beschrieben. Ursache Lösung Referenz Das Gerät befindet sich im Drücken Sie die Einsparung des •...
  • Seite 169 Richten Sie das Gerät als Standarddrucker eingerichtet. Standarddrucker ein. Klicken Sie mit der rechten Maustaste auf das Symbol [OKI MC573 (OKI MC573)] im Ordner [Devices and Printers (Geräte und Drucker)] und wählen Sie anschließend [Set as Default Printer (Als Standarddrucker einrichten)] (falls mehrere Treiber installiert sind, wählen Sie [OKI MC573* (OKI...

  • Seite 170: Probleme Beim Scannen

    9. Fehlerbeseitigung Probleme beim Scannen Scannen nicht möglich In diesem Abschnitt werden Probleme mit der Scan-Funktion beschrieben. Zu überprüfender Punkt Lösung Referenz Ist das Gerät ausgeschaltet? Schalten Sie das Gerät ein. Einschalten des Geräts Ist das Kabel mit dem Gerät Überprüfen Sie die Kabelverbindung Verbinden des Geräts mit einem Kontaktieren Sie bitte Ihren Händler, sollte das Problem mit den folgenden Lösungen nicht behoben werden können.

  • Seite 171: Probleme Mit Dem Faxen

    9. Fehlerbeseitigung Probleme mit dem Faxen Fax senden nicht möglich • Fax kann nicht gesendet werden In diesem Abschnitt werden Probleme mit der Fax-Funktion beschrieben. Zu überprüfender Punkt Lösung Referenz Haben Sie die richtigen Schritte zum Überprüfen Sie die Prozedur und Eingabe der Faxnummer zum Kontaktieren Sie bitte Ihren Händler, sollte das Problem mit den folgenden Lösungen nicht behoben werden können.

  • Seite 172: Ein Dokument Kann Während Der Speicherübertragung Nicht Gescannt Werden

    9. Fehlerbeseitigung • Ein Dokument kann nicht kontinuierlich gesendet werden Zu überprüfender Punkt Lösung Referenz Ist der Speicher voll? Überprüfen Sie die reservierte Zu überprüfender Punkt Lösung Referenz An einem spezifischen Datum Übertragung. und Zeit senden (Verzögerte Haben Sie das Dokument korrekt in Legen Sie das Dokument mit Drucken Sie die empfangenen Einlegen eines Dokuments...

  • Seite 173: Fax Kann Nicht Empfangen Werden

    9. Fehlerbeseitigung Fax kann nicht empfangen werden • Fax kann nicht empfangen werden Zu überprüfender Punkt Lösung Referenz Haben Sie den korrekten Kontrollieren Sie den Einstellen des Empfangsmodus Empfangsmodus festgelegt? Empfangsmodus Ist Papier im Fach? Legen Sie Papier nach. Papier einlegen Ist ein Papierstau aufgetreten? Kontrollieren Sie die Fehlermeldung Wenn Papierstaus auftreten...

  • Seite 174: Wenn Auf Dem Bedienfeld Eine Fehlermeldung Angezeigt Wird

    9. Fehlerbeseitigung Wenn auf dem Bedienfeld eine Fehlermeldung Liste mit Fehlermeldungen angezeigt wird Bitte einen Moment warten. Netzwerk wird initialisiert ... Wenn in diesem Gerät ein Fehler auftritt, wird eine Fehlermeldung und/oder ein Fehlercode Das Netzwerk wird initialisiert. (eine 3-stellige Zahl) auf dem Touch Panel angezeigt und auf dem Bedienfeld blinkt Warten Sie einen Moment bis das Gerät mit dem Netzwerk verbunden ist.
  • Seite 175 9. Fehlerbeseitigung Vorbereitung läuft ... Postscript-Fehler Farbregistrierung und Farbdichte werden eingestellt. Bitte warten Sie einen Moment. Ein PostScript-Fehler ist aufgetreten. Bitte die Daten überprüfen. Bitte einen Moment warten. Wartung wird ausgeführt. Restlebensdauer der Bildtrommel. Die Programme auf dem Gerät werden aktualisiert. Die auf dem Bildschirm angezeigte Bildtrommel hat ihre Nutzungsdauer fast erreicht.

  • Seite 176: Fehler Bei Lesen/Schreiben Auf Festplatte

    9. Fehlerbeseitigung Lebensdauer der Bildtrommel. Setzen Sie bitte eine neue Bildtrommeleinheit ein. Gelöschter Datenspeicher voll Die auf dem Bildschirm angezeigte Bildtrommel hat ihre Lebenszeit erreicht. Das Verzeichnis für zu löschende Dateien ist voll. Löschen Sie die Dateien. Ersetzen Sie die Bildtrommel durch eine neue. C: Cyan (Blau), M: Magenta (Rot), Y: Gelb, K: Schwarz Die Speicherperiode für einen gesicherten Auftrag wurde überschritten.
  • Seite 177 9. Fehlerbeseitigung Bitte ändern Sie [MEDIA_SIZE] [MEDIA_TYPE] im Mehrzweckfach Fehler:460 [TRAY (FACH)] Kassette fehlt. Öffnen und Schließen Sie das angegebene Papierfach. Fehler: 440, 441, 430, 431, 432, 433 Das Papierformat und die im Mehrzweckfach eingelegte Papiersorte stimmen nicht mit denen auf dem Bildschirm angezeigten Parametern überein.
  • Seite 178 9. Fehlerbeseitigung K Nicht empfohlene Toner.Fehler: 553, 557, 617, 623 Ein Papierstau ist aufgetreten. Ziehen Sie das Papier-[TRAY (FACH)] heraus und entfernen Sie anschließend das Papier. Fehler: 391, 392, 393 Die eingelegte Tonerpatrone in der Farbe K (Schwarz) ist nicht optimal. Wir empfehlen die Verwendung einer optimalen Tonerpatrone.
  • Seite 179 9. Fehlerbeseitigung Fixiereinheit Lebensdauer. Neue Fixiereinheit einsetzen. Fehler: 354 Transportbandeinheit nicht korrekt eingesetzt. Transportbandeinheit erneut einsetzen. Fehler: 330 Die Fixiereinheit hat ihre Lebensdauer erreicht. Ersetzen Sie die Fixiereinheit durch eine neue. Die Transporteinheit ist nicht korrekt eingesetzt. Entfernen Sie die Transporteinheit und setzen Sie sie erneut ein. Durch Öffnen und Schließen des Ausgabefachs kann der Druckvorgang eine Zeitlang fortgesetzt werden.
  • Seite 180 9. Fehlerbeseitigung Ausschalten/Einschalten Druckschlittenfehler <1> Dateiübertragungsfehler Ein Fehler auf dem Druckschlitten des Scanners ist aufgetreten. Schalten Sie das Gerät aus und dann wieder an. Ein Fehler, wie etwa eine Fehlfunktion des Servers oder die Trennung des LAN-Kabels, ist während der Wenn der gleiche Fehler erneut auftritt, kontaktieren Sie Ihren Vertragshändler.
  • Seite 181 9. Fehlerbeseitigung Bitte überprüfen Sie die DNS-Einstellungen. Bitte prüfen Sie den Netzwerk-Freigabenamen. Verbindung zum DNS-Server nicht möglich. Überprüfen Sie die Netzwerkverbindung. Der Name des gemeinsamen Netzwerkordners ist nicht korrekt. Überprüfen Sie den Ordnernamen. Bitte die Servereinstellungen prüfen. Bitte USB-Speicher anschließen. Verbindung zum Dateiserver nicht möglich.

  • Seite 182: Auftragsprotokoll Datenbankfehler

    9. Fehlerbeseitigung Bitte entfernen Sie das angeschlossene USB-Gerät. USB-Gerät ist nicht erkannt Der Vorgang wurde abgebrochen, da kein Platz auf dem Gerät ist. Geben Sie bitte worden. genügend Speicherplatz frei, indem Sie den Verbrauch reduzieren und versuchen Sie es dann erneut. Das angeschlossene USB-Gerät wurde nicht erkannt.
  • Seite 183 9. Fehlerbeseitigung USB-Speicher getrennt. Zu wenig Speicher bei Fax-Tx-Reservierung. Der USB-Speicher wurde während des Druckens vom USB-Speicher entfernt. Während des Druckvorgangs USB- Ein Speichermangelfehler ist bei der Funktion "Scan an Fax" aufgetreten. Speicher nicht entfernen. Führen Sie Folgendes durch, um den verfügbaren Speicher zu erhöhen. •...

  • Seite 184: Nach Dem Start Lassen Sie Die Schaltfläche

    9. Fehlerbeseitigung Registrieren bei Google Cloud Print. Schalten Sie das Gerät nicht aus, bis die IPv4-Adresskonflikt. Ändern Sie bitte die IPv4 Adresse. Registrierung abgeschlossen ist. Die diesem Gerät zugewiesene IP-Adresse überschneidet sich mit der eines anderen Geräts. Überprüfen Sie die IP-Adressen und weisen Sie dann eine andere IP-Adresse zu. Dieses Gerät wird beim Google Cloud Print Service registriert.
  • Seite 185 9. Fehlerbeseitigung Kann nicht gedruckt werden, weil der Saldo Ihres Sammelkontos 0 ist. Benutzername zum Drucken: [USERNAME (BENUTZERNAME)] Name des Sammelkontos für unzureichenden Saldo: [ACCOUNTNAME (KONTOBEZEICHNUNG)] Um den Druckauftrag fortzusetzen, erhöhen Sie den Saldo und wählen Sie [Start (Start)]. Zur Erhöhung des Saldos, kontaktieren Sie bitte Ihren Geräteadministrator.

  • Seite 186: Betriebsverwaltung/Technische Daten

    Betriebsverwaltung/Technische Daten Ändern des Administratorkennworts Einsparung des Stromverbrauchs mit der Funktion Energiesparmodus Technische Daten In diesem Abschnitt wird beschrieben, wie das Gerät und seine Spezifikationen verwaltet werden.

  • Seite 187: Ändern Des Administratorkennworts

    10. Betriebsverwaltung/Technische Daten Ändern des Administratorkennworts Zur Verbesserung der Sicherheit wird empfohlen, das Administratorkennwort zu ändern. Legen Sie das Administratorkennwort mit 6 bis 12 alphanumerischen Zeichen fest. Vergessen Sie nicht das Kennwort festzulegen. Drücken Sie [Geräteeinstellungen] auf dem Bedienfeld. Drücken Sie mehrmals oder und anschließend [Admin Setup (Admin Setup)].

  • Seite 188: Einsparung Des Stromverbrauchs Mit Der Funktion Energiesparmodus

    10. Betriebsverwaltung/Technische Daten Einsparung des Stromverbrauchs mit der Funktion Legen Sie die Länge der Leerlaufzeit fest, die vergeht, bis der Energiesparmodus Energiesparmodus aktiv wird. Das Gerät verfügt über drei Energiesparmodi: Energiesparmodus, Ruhezustand und Tiefer Drücken Sie [Geräteeinstellungen] auf dem Bedienfeld. Ruhezustand.

  • Seite 189: Festlegen Der Länge Der Leerlaufzeit, Die Vergeht, Bis Der Ruhezustand Aktiv Wird

    10. Betriebsverwaltung/Technische Daten Festlegen der Länge der Leerlaufzeit, die vergeht, bis der Einschränkungen bei der Energiesparfunktion Ruhezustand aktiv wird Das Gerät begibt sich in den folgenden Fällen nicht in den Ruhezustand. Drücken Sie [Geräteeinstellungen] auf dem Bedienfeld. • Wenn ein Fehler im Gerät auftritt •...

  • Seite 190: Gerät Automatisch Abschalten (Autom. Abschaltung)

    10. Betriebsverwaltung/Technische Daten • MIB* Gerät automatisch abschalten (Autom. Abschaltung) *Referenzen mit einigen unterstützten MIB (der Get Befehl) sind im Tiefen Ruhezustand Das Gerät ist mit einer automatischen Abschaltfunktion ausgestattet, die das Gerät möglich. automatisch ausschaltet, wenn es für eine gewisse Zeit nicht betrieben wird. Im Ruhemodus funktionieren die folgenden Protokolle mit Client-Funktionen nicht.

  • Seite 191: Festlegen Der Länge Der Leerlaufzeit, Die Vergeht, Bis Die Autom. Abschaltung Funktioniert

    10. Betriebsverwaltung/Technische Daten Drücken Sie auf [Autom. Abschaltung]. Festlegen der Länge der Leerlaufzeit, die vergeht, bis die Autom. Abschaltung funktioniert Wählen Sie den Wert aus. Drücken Sie [Geräteeinstellungen] auf dem Bedienfeld. Drücken Sie mehrmals oder und anschließend [Admin Setup (Admin Setup)].

  • Seite 192: Technische Daten

    10. Betriebsverwaltung/Technische Daten Technische Daten Allgemeine Spezifikationen In diesem Abschnitt werden die Spezifikationen des Geräts beschrieben. MFP-Modell Modellnummer MC573/ES5473 MFP N36401A/N36401B • Allgemeine Spezifikationen Option MC573/ES5473 MFP • Technische Daten des Kopierers ARM Prozessor (667 MHz) Arbeitsspeicher DDR3 32 Bit 1 GB •...

  • Seite 193: Technische Daten Des Kopierers

    10. Betriebsverwaltung/Technische Daten Technische Daten des Kopierers Technische Daten des Fax Option MC573/ES5473 MFP Option MC573/ES5473 MFP Dokumentengröße Automatischer A4, A5, A6, B5, B6, Letter, Legal 13/13,5/14, Executive, Kompatibilität ITU-T G3/Super G3 Dokumenteneinzug (ADF) Statement, 8,5 SQ, Folio Kompressionsmethode MH, MR, MMR, JBIG...

  • Seite 194: Technische Daten Des Scanners

    10. Betriebsverwaltung/Technische Daten Technische Daten des Scanners Technische Daten des Druckers Option MC573/ES5473 MFP Option MC573/ES5473 MFP Dokumentenglas mit ADF-Funktion Druckverfahren Aufnahmemethode trockene Elektrophotographie mit LED (Leuchtdiode) Bildsensor Farb-CIS Sprache der Seitenbeschreibung PostScript 3, PCL5c, PCL6 (XL), EPSON FX, IBM ProPrinter, XPS, Lichtquelle PDF (v1.7 oder früher)

  • Seite 195: Technische Daten Des Netzwerks

    10. Betriebsverwaltung/Technische Daten Option MC573/ES5473 MFP Technische Daten des Netzwerks Zufuhrmethode Automatische Zufuhr von Fach 1, Mehrzweckfach und Zusatzfach (optional) Option MC573/ES5473 MFP Automatische Zufuhr vom Mehrzweckfach Schnittstelle Ethernet 10BASE-T/100BASE-TX/1000BASE-T, IEEE802.11 a/b/g/n Wireless Papierladekapazität • Fach 1 250 Blatt (weniger als 80 g/m ), Gesamtstärke von 30 mm oder...

  • Seite 196: Spezifikationen Für Drahtloses Lan (Option)

    Dieses Gerät stimmt mit Teil 15 der FFC Regeln und den kanadischen Industry lizenzfreien RSS Standards überein. Der Betrieb hängt von den folgenden zwei Konditionen ab: (1) Option MC573/ES5473 MFP Dieses Gerät sollte keine Interferenzen hervorrufen, und (2) diese Gerät muss jede Kabellose LAN- IEEE802.11a/b/g/n Konformität (2,4 GHz/5 GHz)
