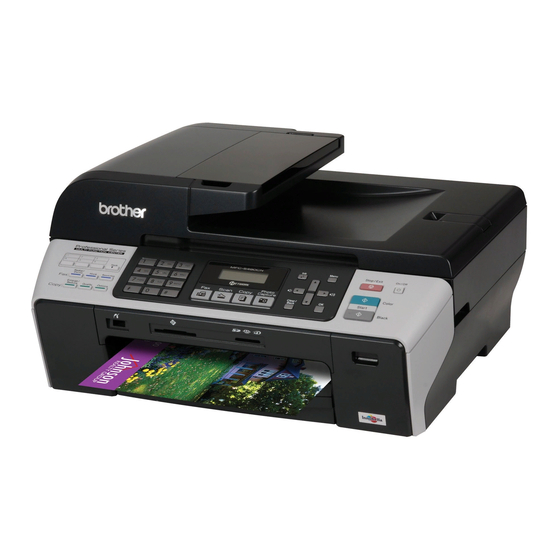

Brother MFC-5490CN Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Brother Anleitungen
  4. Drucker
  5. MFC-5490CN
  6. Installationsanleitung
Brother MFC-5490CN Installationsanleitung

Brother MFC-5490CN Installationsanleitung

Vorschau ausblenden Andere Handbücher für MFC-5490CN:
Inhaltsverzeichnis

Werbung

Quicklinks

Installationsanleitung
Hier beginnen
Lesen Sie diese Installationsanleitung, bevor Sie das Gerät verwenden, um es richtig einzurichten und zu
installieren.
WARNUNG
WICHTIG
Schließen Sie das USB-Kabel noch NICHT an (falls Sie ein USB-
Kabel verwenden).
1
Gerät auspacken und Lieferumfang überprüfen
Benutzerhandbuch
CD-ROM
WARNUNG
Zur Verpackung Ihres Gerätes wurden Plastikbeutel verwendet. Um Erstickungsgefahr zu vermeiden,
halten Sie diese Plastikbeutel von Babys und Kindern fern.
a
Entfernen Sie die Schutzbänder und ziehen Sie die Folie vom Vorlagenglas ab.
b
Vergewissern Sie sich, dass alle Komponenten geliefert wurden.
Hinweis
• Der Lieferumfang kann je nach Land unterschiedlich sein.
• Bewahren Sie alle Verpackungsmaterialien und den Karton für den Fall auf, dass Sie das Gerät versenden
müssen.
• Kaufen Sie das passende Datenkabel für die Anschlussart, die Sie benutzen möchten (USB- oder
Netzwerkverbindung).
USB-Kabel
Benutzen Sie nur ein USB 2.0-Kabel (Typ A/B), das nicht länger als 2 Meter ist.
Netzwerkkabel
Verwenden Sie ein Netzwerkkabel für ein 10/100BASE-TX Fast Ethernet-Netzwerk (Straight-through Kategorie 5
(oder höher), twisted pair).
Warnungen, die beachtet werden müssen, um Verletzungsgefahr zu vermeiden.
Starter-
Tintenpatronen
[4x]
Netzkabel
Schwarz
Gelb
Cyan
Magenta
(Ca. 65 % der Reichweite
von Ersatz-
Tintenpatronen.) Weitere
Informationen dazu finden
Sie unter
Verbrauchsmaterialien im
Benutzerhandbuch.
Faxanschlusskabel
MFC-5490CN
Installationsanleitung
Zielwahltasten-
Beschriftungsfeld
GER/AUS Version 0
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother MFC-5490CN

Inhaltszusammenfassung für Brother MFC-5490CN

  • Seite 1 Installationsanleitung Hier beginnen MFC-5490CN Lesen Sie diese Installationsanleitung, bevor Sie das Gerät verwenden, um es richtig einzurichten und zu installieren. Warnungen, die beachtet werden müssen, um Verletzungsgefahr zu vermeiden. WARNUNG WICHTIG Schließen Sie das USB-Kabel noch NICHT an (falls Sie ein USB- Kabel verwenden).
  • Seite 2 Fächern Sie den Papierstapel gut auf, um A4-Normalpapier Papierstaus und Fehler beim Einzug zu vermeiden. einlegen Legen Sie das Papier vorsichtig mit der Oberkante zuerst und mit der zu bedruckenden Ziehen Sie die Papierkassette ganz aus Seite nach unten in die Papierkassette ein. dem Gerät.
  • Seite 3 Halten Sie die Papierkassette fest und ziehen Netz- und Sie die Papierablage heraus, bis sie hörbar einrastet. Klappen Sie die Papierstütze aus. Faxanschlusskabel anschließen WICHTIG Schließen Sie das USB-Kabel noch NICHT an (falls Sie ein USB-Kabel verwenden). Schließen Sie das Netzkabel an. WARNUNG Das Gerät muss an eine geerdete, jederzeit leicht zugängliche Netzsteckdose...

  • Seite 4: Tintenpatronen Installieren

    WARNUNG Tintenpatronen installieren Das Gerät wird über den Netzanschluss geerdet. Deshalb sollten Sie zum Schutz vor Spannungsspitzen über die Telefonleitung zuerst die Stromversorgung und dann den WARNUNG Faxanschluss herstellen. Aus demselben Grund sollten Sie vor dem Verstellen oder dem Falls Tinte in Ihre Augen gelangt, waschen Sie Transportieren des Gerätes stets zuerst den sie sofort mit Wasser aus und suchen Sie Faxanschluss lösen, bevor Sie den...

  • Seite 5: Druckqualität Prüfen

    Drehen Sie den grünen Knopf an der gelben Drücken Sie die Tintenpatrone vorsichtig in ihre Schutzabdeckung im Uhrzeigersinn, bis sich Position, bis sie hörbar einrastet. Nachdem alle das Vakuumsiegel hörbar öffnet, und entfernen Tintenpatronen eingesetzt sind, schließen Sie Sie dann die Abdeckung a. die Tintenpatronen-Abdeckung.

  • Seite 6: Empfangsmodus Wählen

    Wenn alle kurzen, gestrichelten Linien klar und Empfangsmodus wählen deutlich zu sehen sind, drücken Sie die Zifferntaste 1 (Ja), um die Druckqualitätsprüfung zu beenden. Es kann zwischen vier verschiedenen Empfangsmodi gewählt werden: Nur Fax, Fax/Tel, Manuell und TAD:Anrufbeantw. Möchten Sie ein externes Telefon oder einen externen Anrufbeantworter verwenden? Falls kurze Linien fehlen, drücken Sie die Nein...

  • Seite 7: Datum Und Uhrzeit Einstellen

    LCD-Kontrast einstellen Datum und Uhrzeit (soweit erforderlich) einstellen Wenn Sie die Anzeigen im Display von Ihrer Position Datum und Uhrzeit werden im Display angezeigt und - aus nicht gut lesen können, sollten Sie die sofern die Absenderkennung programmiert ist - auf Kontrasteinstellung ändern.

  • Seite 8: Absenderkennung Eingeben

    Absenderkennung Wahlverfahren einstellen eingeben (Ton-/Pulswahl) Speichern Sie die Faxnummer und Ihren Namen, Werkseitig ist das modernere Tonwahlverfahren damit sie auf die gesendeten Faxe gedruckt werden. (MFV) eingestellt. Falls in Ihrem Telefonnetz noch die Pulswahl verwendet wird, müssen Sie hier die entsprechende Einstellung wählen.
  • Seite 9 Anschluss wählen USB-Kabel ® Windows , gehen Sie zu Seite 10 ® Macintosh , gehen Sie zu Seite 14 Verkabeltes Netzwerk ® Windows , gehen Sie zu Seite 17 ® Macintosh , gehen Sie zu Seite 22...

  • Seite 10: Vor Der Installation

    • Die mitgelieferte CD-ROM enthält Hinweis ScanSoft™ PaperPort™ 11SE. Diese ® Anwendung unterstützt Windows 2000 Wenn der Brother-Bildschirm nicht automatisch (SP4 oder höher), XP (SP2 oder höher), XP erscheint, doppelklicken Sie unter Arbeitsplatz Professional x64 Edition und Windows (Computer) auf das CD-ROM-Symbol und ®...
  • Seite 11 ® Windows Wenn die Lizenzvereinbarung für die Brother Hinweis MFL-Pro Suite erscheint, klicken Sie auf Ja, • Wenn dieses Fenster erscheint, klicken Sie auf wenn Sie die Lizenzvereinbarung OK und starten Sie Ihren Computer neu. akzeptieren. • Falls die Installation nicht automatisch fortgesetzt wird, öffnen Sie das Hauptmenü...

  • Seite 12: Usb-Kabel Anschließen

    ® Windows Führen Sie das USB-Kabel - wie gezeigt - USB-Kabel anschließen vorsichtig durch die Vertiefung zur Rückseite des Gerätes. Schließen Sie es dann am Computer an. WICHTIG • Schließen Sie das Gerät NICHT am USB- Anschluss einer Tastatur oder an einem passiven USB-Hub an.

  • Seite 13: Netzkabel Anschließen

    Hinweis Falls während der Software-Installation eine Fehlermeldung erscheint, starten Sie die Installationsprüfung unter Start/ Alle Programme/Brother/MFC-XXXX (MFC-XXXX steht für den Namen Ihres Modells). WICHTIG Versuchen Sie auf KEINEM der Bildschirme, die Installation abzubrechen. Es kann einige Sekunden dauern, bis alle Bildschirme...
  • Seite 14 ® X 10.2.4 oder höher aktualisieren. ® (Neueste Informationen zu Mac OS finden Sie unter http://solutions.brother.com/) • Vergewissern Sie sich, dass keine Führen Sie das USB-Kabel vorsichtig - wie gezeigt - durch die Vertiefung zur Rückseite Speicherkarte und kein USB-Stick des Gerätes.
  • Seite 15 Sie auf Neustart, um die Installation abzuschließen. Klicken Sie auf Print Center und dann auf Print Center beenden. Die Brother-Software sucht nach dem Brother- Gerät. Währenddessen wird das folgende Fenster angezeigt: Wenn dieses Fenster erscheint, klicken Sie auf Die Installation der MFL-Pro Suite ist nun abgeschlossen.
  • Seite 16 PageManager und folgen Sie den Anweisungen auf dem Bildschirm. ® Für Mac OS X 10.2.4 bis 10.3.8: Wenn dieser Bildschirm erscheint, klicken Sie auf Weiter, um die Software von der Brother Solutions Center Website herunterzuladen. Die Installation ist nun Fertig abgeschlossen.

  • Seite 17: Verkabeltes Netzwerk

    Verkabeltes Netzwerk ® Windows Verkabelter Netzwerkanschluss ® (für Windows 2000 Professional/XP/XP Professional x64 Edition/ ® Windows Vista Vor der Installation Netzwerkkabel anschließen Vergewissern Sie sich, dass Ihr Computer Heben Sie den Gehäusedeckel an, bis er eingeschaltet ist und Sie mit sicher einrastet.
  • Seite 18 Auswahl des Modells erscheint, wählen Sie Ihr Modell. Wenn das Dialogfeld zur Auswahl der Sprache erscheint, wählen Sie Ihre Sprache. Hinweis Wenn der Brother-Bildschirm nicht automatisch erscheint, doppelklicken Sie unter Arbeitsplatz (Computer) auf das CD-ROM-Symbol und doppelklicken Sie dann auf start.exe.
  • Seite 19 Klicken Sie auf MFL-Pro Suite installieren. Die Installation von ScanSoft™ PaperPort™ 11SE wird nun automatisch gestartet. Danach beginnt die Installation der MFL-Pro Suite. Wenn die Lizenzvereinbarung für die Brother MFL-Pro Suite erscheint, klicken Sie auf Ja, wenn Sie die Lizenzvereinbarung akzeptieren. Hinweis •...
  • Seite 20 Geben Sie eine im Netzwerk gültige Wenn weiterhin Probleme mit der IP-Adresse für Ihr Gerät ein. Netzwerkverbindung auftreten, fügen Sie den UDP-Port 137 hinzu. Die Installation der Brother-Treiber startet automatisch. Die einzelnen Installationsbildschirme erscheinen nacheinander. WICHTIG Versuchen Sie auf KEINEM der Bildschirme, die Installation abzubrechen.
  • Seite 21 Sie den Anweisungen auf dem Bildschirm. Hinweis Falls während der Software-Installation eine Fehlermeldung erscheint, starten Sie die Installationsprüfung unter Start/ Alle Programme/Brother/MFC-XXXX (MFC- XXXX steht für den Namen Ihres Modells). MFL-Pro Suite auf weiteren Computern installieren (soweit erforderlich) Wenn Sie Ihr Gerät mit mehreren Computer in Ihrem...
  • Seite 22 ® (Neueste Informationen zu Mac OS Vergewissern Sie sich, dass das Kabel das finden Sie unter Schließen des Gehäusedeckels nicht http://solutions.brother.com/) behindert, sonst kann ein Fehler auftreten. • Vergewissern Sie sich, dass keine Speicherkarte und kein USB-Stick eingesetzt sind. Hinweis Wenn Sie sowohl ein USB-Kabel als auch ein Netzwerkkabel anschließen, führen Sie beide...
  • Seite 23 Bitte warten Sie, das Installieren der Software dauert einige Sekunden. Nach der Installation klicken Sie auf Neustart, um die Installation abzuschließen. Die Brother-Software sucht nach dem Brother- Gerät. Währenddessen wird das folgende • Um die Scanner-Taste im Netzwerk zu Fenster angezeigt: verwenden, müssen Sie Computer zur...
  • Seite 24 Verkabeltes Netzwerk ® Macintosh ® Für Mac OS X 10.2.4 bis 10.2.8: Klicken Sie auf Hinzufügen. Wählen Sie die unten gezeigte Option. Wählen Sie XXX-XXXX (XXX-XXXX steht für den Namen Ihres Modells) und klicken Sie dann auf Hinzufügen. Klicken Sie auf Print Center und dann auf Print Center beenden.
  • Seite 25 PageManager und folgen Sie den Anweisungen auf dem Bildschirm. ® Für Mac OS X 10.2.4 bis 10.3.8: Wenn dieser Bildschirm erscheint, klicken Sie auf Weiter, um die Software von der Brother Solutions Center Website herunterzuladen. MFL-Pro Suite auf weiteren Computern installieren (soweit erforderlich) Wenn Sie Ihr Gerät mit mehreren Computer in Ihrem...

  • Seite 26: Optionale Anwendungen Installieren

    Optionale Anwendungen installieren ® Windows FaceFilter Studio FaceFilter Studio Hilfe unterstützt von installieren Reallusion, Inc. installieren Für Anweisungen zur Verwendung von FaceFilter Studio downloaden und installieren Sie die FaceFilter Studio-Hilfe. FaceFilter Studio ist eine einfach zu verwendende Anwendung zum randlosen Drucken von Fotos. Um das FaceFilter Studio zu starten, wählen Außerdem können Sie mit dem FaceFilter Studio Ihre Sie Start/Alle Programme/Reallusion/...
  • Seite 27 Optionale Anwendungen installieren ® Windows BookScan&Whiteboard Suite unterstützt von Reallusion, Inc. installieren Sie können die BookScan&Whiteboard Suite installieren. Die BookScan Enhancer-Software kann gescannte Buchseiten automatisch korrigieren. Mit dem Whiteboard Enhancer können Sie Texte und Bilder Ihrer Whiteboard-Fotos bereinigen und verbessern. (Internetzugang erforderlich.) WICHTIG •...

  • Seite 28: Für Netzwerkbenutzer

    Konfigurationsprogramm BRAdmin Light (für Windows BRAdmin Light ist ein Dienstprogramm für die Erstinstallation von netzwerkfähigen Brother-Geräten. Mit diesem Programm können Sie auch nach Brother-Geräten im Netzwerk suchen, deren Status anzeigen und grundlegende Netzwerkeinstellungen, wie die IP-Adresse, konfigurieren. Weitere Informationen zu BRAdmin Light erhalten Sie unter http://solutions.brother.com/.

  • Seite 29: Ip-Adresse, Subnetzmaske Und Gateway Mit Bradmin Light Einstellen

    Für Netzwerkbenutzer ® Konfigurationsprogramm BRAdmin Light (für Mac OS BRAdmin Light ist ein Dienstprogramm für die Erstinstallation von netzwerkfähigen Brother-Geräten. Sie können ® mit diesem Programm unter Mac OS X 10.2.4 oder höher auch nach Brother-Geräten im Netzwerk suchen, deren Status anzeigen und grundlegende Netzwerkeinstellungen, wie die IP-Adresse, konfigurieren.

  • Seite 30: Verbrauchsmaterialien

    Der Inhalt dieses Handbuches und die technischen Daten dieses Produktes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern.
