Objektivjustage - Instar IN-4010 Schnellinstallationshandbuch

:
Die Optik der IN-4010 hat einen be-
schränkten Schärfentiefebereich der von
Werk aus auf einen Bereich zwischen 1m
und 10m scharfgestellt wird. Sollten Sie
einen anderen Bereich beobachten ist ein
Justage des Objektives notwendig.

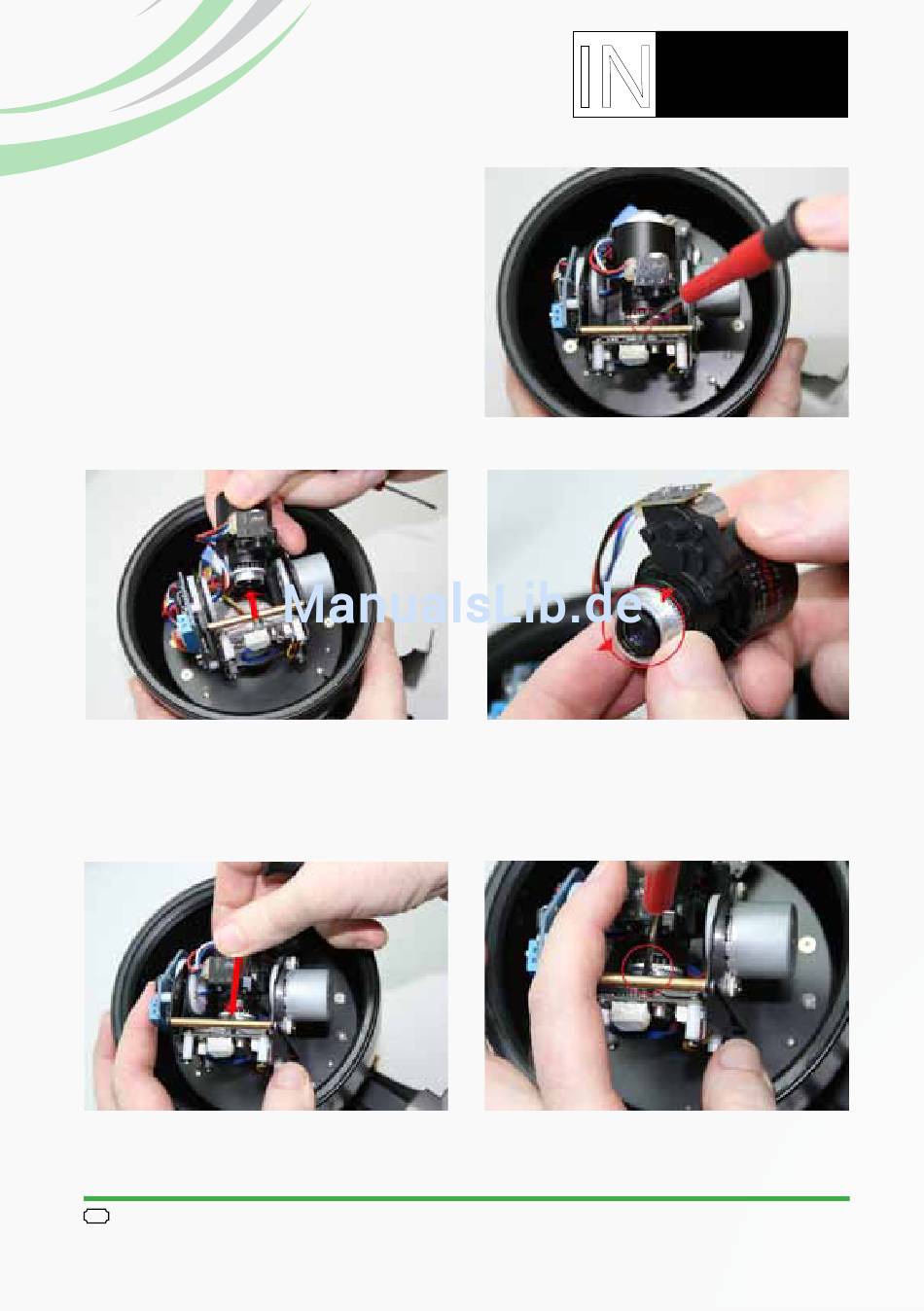

Abb. 1 Stellen Sie das Objektiv auf maxi-
malen Zoom. Lösen Sie die Festellschraube,
die das Objektiv am Infrarotfilter hält.
Achten Sie dabei darauf das dieses nicht aus
der Halterung fällt.
Abb. 2 Entnehmen Sie das Objektiv vor-
sichtig der Halterung. Achten Sie darauf
das hierbei keine Verunreingung in den
IR Filter gelangen.
Abb. 4 Stecken Sie das Objektiv wieder in
die Halterung und überprüfen Sie erneut
die Scharfstellung des Objektivs.
9
INSTAR

6. Objektivjustage

Abb. 3 Verändern Sie die Position der
Justageschraube in Millimeterschritten
und überprüfen Sie die Scharfstellung.
Wiederholen Sie den Vorgang für die
minimale Zoomstufe.
Abb. 5 Fixieren Sie das Objektiv wieder
mit der Stellschraube.
