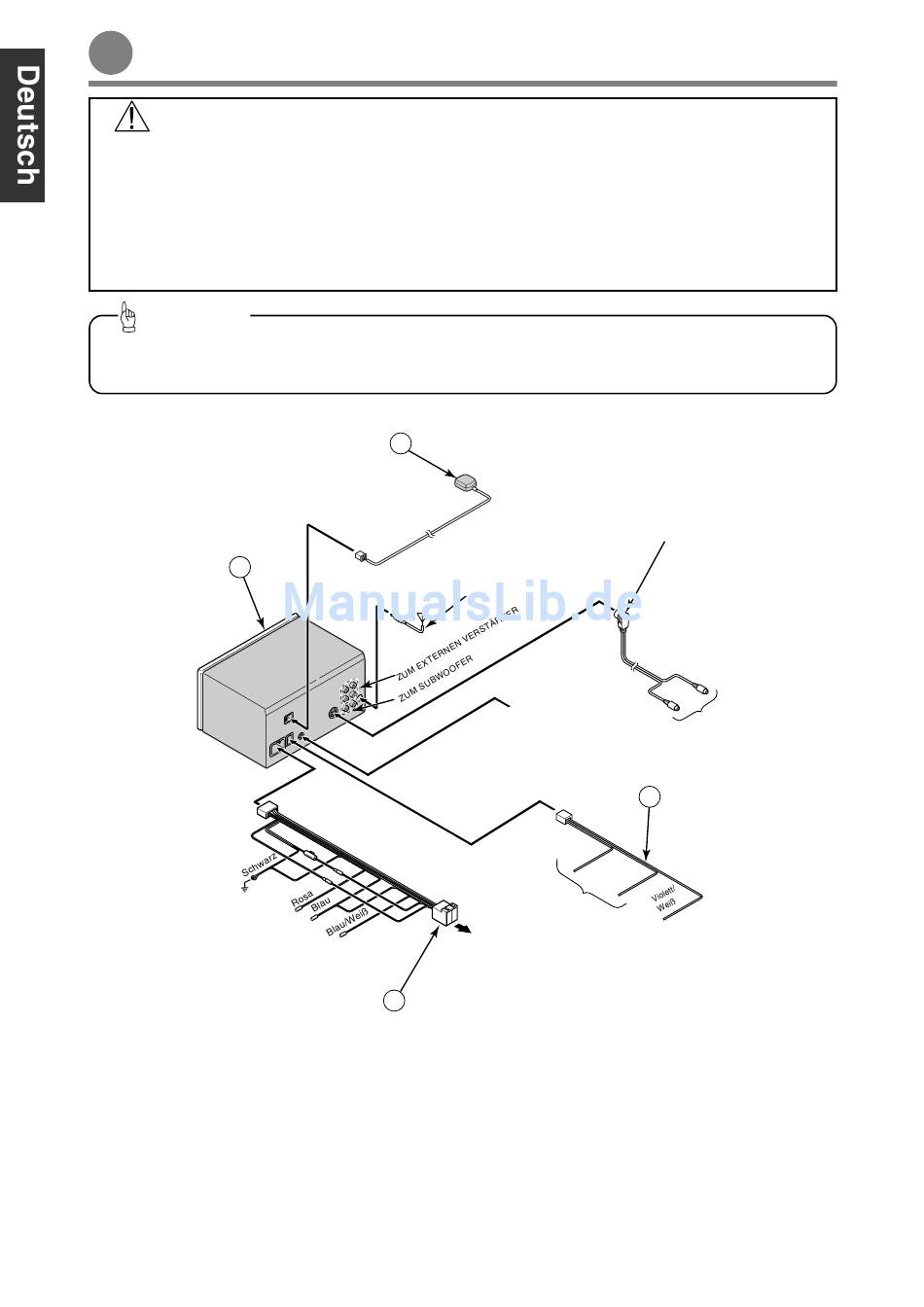

Systemanschlussbeispiel

Systemanschlussbeispiel
Warnung
• • Die Isolation des Stromversorgungskabels darf nicht aufgeschnitten werden und das Kabel darf nicht für die
Versorgung von anderen Geräten verwendet werden. Beim Überschreiten der Belastbarkeit des
Stromversorgungskabels kann ein Brand oder ein elektrischer Schlag verursacht werden
• • Die Kabel müssen mit einem Band oder auf andere Weise gesichert werden, so dass sie während der Fahrt keine
Behinderung darstellen. Falls sie sich mit Teilen, wie dem Lenkrad, dem Schalthebel oder das Bremspedal
verwickeln, kann ein Unfall verursacht werden.
• • Falls ein Kabel für eine Änderung des Anschlusses gelöst wird, muss der Anschluss mit Isolierband umwickelt
werden. Falls der Anschluss nicht isoliert wird, besteht eine Brand- oder eine Unfallgefahr.
Hinweis
• • Installieren Sie zuerst alle Peripheriegeräte, bevor Sie sie am Hauptgerät anschließen.
• • Entfernen Sie keine Schutzkappen (RCA usw.) von nicht verwendeten Klemmen.
• • Isolieren Sie die Anschlusskabel mit Isolierband.
1
16P
ZUR MASSE
TELEFON-STUMMSCHALTUNG
ZUM ANTENNENRELAIS (Versorgung)
ZUM EINSCHALTKABEL DER EINZELNEN GERÄTE (Versorgung)
8
1P
ANTENNENSTECKER
ANSCHLUSS AM iPod
ANSCHLUSSKABEL iPC-107p
(separat erhältlich)
ZUR
LENKRADFERNBEDIENUNG
ZUM FAHRZEUGSEITIGEN
STECKER
2
- 8 -
AUX105
(separat erhältlich)
13P
LINKE SEITE (
RECHTE SEITE (Rot)
®
-
ZU DEN RCA-
AUSGANGSSTECKERN VON
EXTERNEN GERÄTEN
(MP3-SPIELER, MD-SPIELER etc.)
3
8P
ZUR TACHOSIGNALKLEMME
(Siehe Seite 7.)
Weiß
)
