Eclipse AVN2227P Installationsanleitung Seite 12

Installation des 2DIN-Installationssatzes (separat erhältlich)
Hinweis
Für Einzelheiten zur Installation wird auf die Bedienungsanleitung des Satzes (separat erhältlich) verwiesen.
Installation an einer vorhandenen Fahrzeughalterung oder einer Mehrzweckhalterung
(wie in japanischen Fahrzeugen)
6

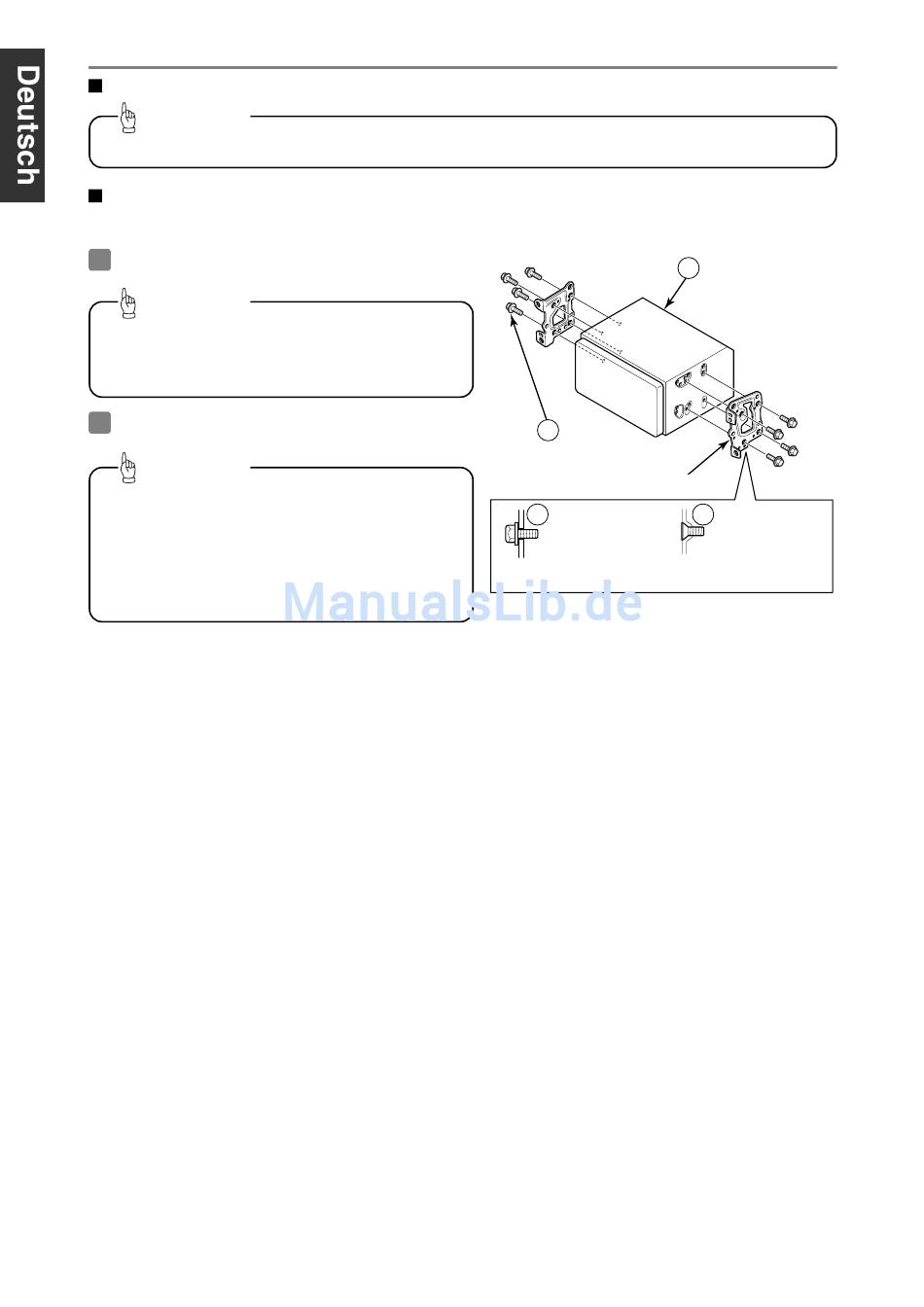

Bringen Sie die Halterungen am Hauptgerät an.
Hinweis
Verwenden Sie nur die mitgelieferten Schrauben (Rot:
M5 x 8) für die Installation. Bei Verwendung von
anderen Schrauben kann die Innenseite des
Hauptgeräts beschädigt werden.
7 Bauen Sie das Hauptgerät im Fahrzeug ein.
Hinweis
• • Bei Verwendung von Sechskantschrauben (Rot/M5 x 8) die
vier Sechskantschrauben (Rot: M5 x 8) von der
Halterungsinstallation und die vier Sechskantschrauben
(Rot: M5 x 8) aus dem Zubehör verwenden.
• • Bei der Installation dürfen das Hauptgeräteanzeigefeld
und die Tasten nicht zu stark gedrückt werden.
Dadurch kann das Hauptgerät beschädigt werden.
4
Montagehalterungen
Sechskantschrauben
4
(Rot: M5x8) x 8
Wählen Sie die Schrauben entsprechend den in den
Montagehalterungen vorhandenen Schraubenlöcher aus.
"ECLIPSE" ist ein eingetragenes
Warenzeichen von FUJITSU TEN LIMITED
- 12 -
1
Flachkopfschrauben
5
(Rot: M5x8) x 8
in 54 Ländern.
