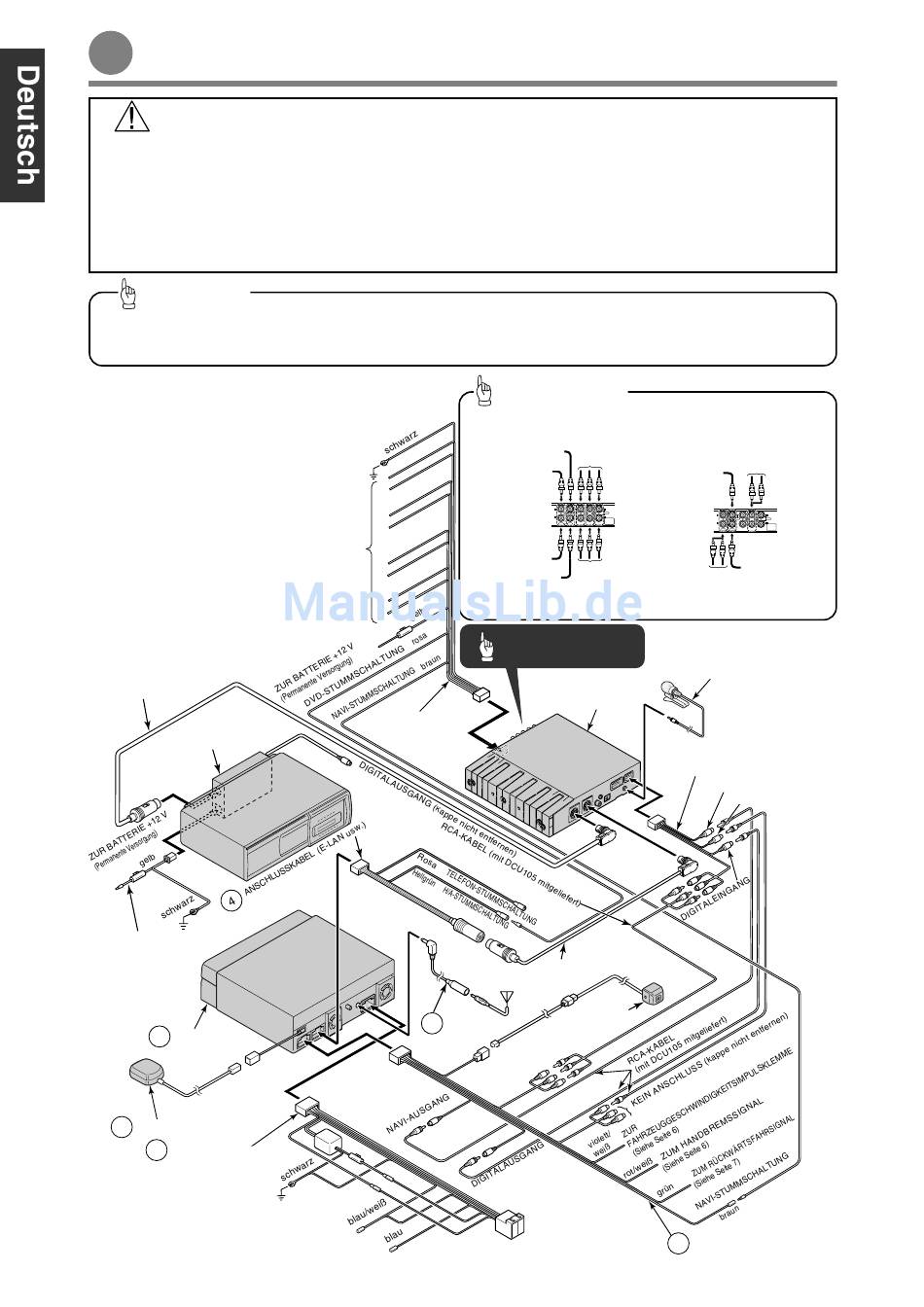

Systemanschlussbeispiel

Systemanschlussbeispiel
Warnung
• • Die Isolation des Stromversorgungskabels darf nicht aufgeschnitten werden und das Kabel darf nicht für die
Versorgung von anderen Geräten verwendet werden. Beim Überschreiten der Belastbarkeit des
Stromversorgungskabels kann ein Brand oder ein elektrischer Schlag verursacht werden
• • Die Kabel müssen mit einem Band oder auf andere Weise gesichert werden, so dass sie während der Fahrt keine
Behinderung darstellen. Falls sie sich mit Teilen, wie dem Lenkrad, dem Schalthebel oder das Bremspedal
verwickeln, kann ein Unfall verursacht werden.
• • Falls ein Kabel für eine Änderung des Anschlusses gelöst wird, muss der Anschluss mit Isolierband umwickelt
werden. Falls der Anschluss nicht isoliert wird, besteht eine Brand- oder eine Unfallgefahr.
Hinweis
• • Installieren Sie zuerst alle Peripheriegeräte, bevor Sie sie am Hauptgerät anschließen.
• • Entfernen Sie keine Schutzkappen (RCA usw.) von nicht verwendeten Klemmen.
• • Isolieren Sie die Anschlusskabel mit Isolierband.
Diese Lautsprecherkabel werden bei Anschluss eines
externen Verstärkers nicht verwendet.
Falls kein externer Verstärker verwendet wird, die Front- und
Hecklautsprecher an diesen Kabeln anschließen.
DIN-KABEL
(mit CH3083 mitgeliefert)
CH3083
(separat erhältlich)
ZUR MASSE
STROMKABEL
(mit CH3083 mitgeliefert)
1
HAUPTGERÄT
1P
14 GPS-ANTENNE
2
ANSCHLUSSKABEL
(Stromversorgungs- und
Lautsprecherstecker)
ZUR MASSE
ZUM EINSCHALTKABEL DER EINZELNEN GERÄTE (Versorgung)
ZUM ANTENNENRELAIS (Versorgung)
- Lautsprecheranschlussbeispiele -
Für ein Frontlautsprechersystem (3-Weg)
ZUM CENTER-LAUTSPRECHER
(MIT VERSTÄRKER) BZW.
EXTERNEN VERSTÄRKER
ZUR MASSE
ZUM EXTERNEN
VERSTÄRKER
ZUM EXTERNEN VERSTÄRKER
• Für Einzelheiten wird auf die Bedienungsanleitung des DCU 105 verwiesen.
16P
ANSCHLUSSKABEL
(mit DCU105 mitgeliefert)
16P
13P
ANTENNENSTECKER
5 ANTENNENKABEL
20P
16P
ZUM FAHRZEUGSEITIGEN STECKER
- 8 -
Hinweis*1
Für ein Frontlautsprechersystem (1-Weg)
ZUM EXTERNEN
VERSTÄRKER
ZUM CENTER-LAUTSPRECHER
(MIT VERSTÄRKER) BZW.
EXTERNEN VERSTÄRKER
L L
CENTER
FRONT
R R
REAR SW
Hi Mid Mid Low
ZUM EXTERNEN
ZUM EXTERNEN
VERSTÄRKER
ZUM SUBWOOFER
VERSTÄRKER
(MIT VERSTÄRKER) BZW.
EXTERNEN VERSTÄRKER
Hinweis*1
DCU105
(separat erhältlich)
13P
12P
13P
13P
DIN-KABEL (mit DCU105 mitgeliefert)
BEC105
(Separat erhältlich)
4P
ZUM EXTERNEN
VERSTÄRKER
L L
CENTER
FRONT
R R
REAR SW Hi Mid Mid Low
ZUM SUBWOOFER
(MIT VERSTÄRKER) BZW.
EXTERNEN VERSTÄRKER
MIKROFON
(mit DCU105 mitgeliefert)
ANSCHLUSSKABEL
(mit DCU105 mitgeliefert)
NAVI-STIMMAUSGABE
VIDEOAUSGANG
3 ANSCHLUSSKABEL
(Geschwindigkeitsimpuls, Handbremse,
Rückwärts, Video usw.)
