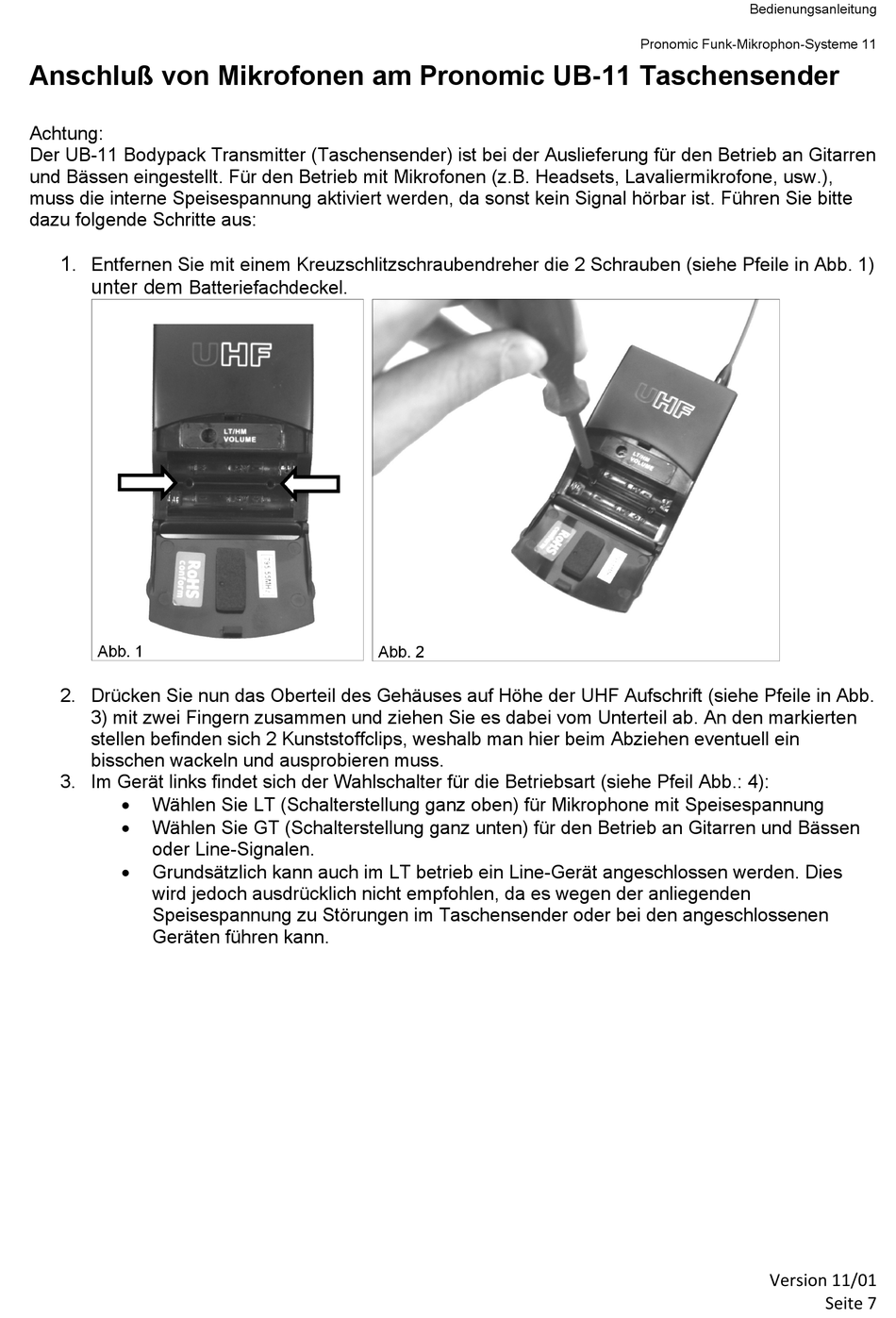

Anschluß von Mikrofonen am Pronomic UB-11 Taschensender
Achtung:
Der UB-11 Bodypack Transmitter (Taschensender) ist bei der Auslieferung für den Betrieb an Gitarren
und Bässen eingestellt. Für den Betrieb mit Mikrofonen (z.B. Headsets, Lavaliermikrofone, usw.),
muss die interne Speisespannung aktiviert werden, da sonst kein Signal hörbar ist. Führen Sie bitte
dazu folgende Schritte aus:
1.
Entfernen Sie mit einem Kreuzschlitzschraubendreher die 2 Schrauben (siehe Pfeile in Abb. 1)
unter dem
Batteriefachdeckel
2. Drücken Sie nun das Oberteil des Gehäuses auf Höhe der UHF Aufschrift (siehe Pfeile in Abb.
3) mit zwei Fingern zusammen und ziehen Sie es dabei vom Unterteil ab. An den markierten
stellen befinden sich 2 Kunststoffclips, weshalb man hier beim Abziehen eventuell ein
bisschen wackeln und ausprobieren muss.
3. Im Gerät links findet sich der Wahlschalter für die Betriebsart (siehe Pfeil Abb.: 4):
Wählen Sie LT (Schalterstellung ganz oben) für Mikrophone mit Speisespannung
Wählen Sie GT (Schalterstellung ganz unten) für den Betrieb an Gitarren und Bässen
oder Line-Signalen.
Grundsätzlich kann auch im LT betrieb ein Line-Gerät angeschlossen werden. Dies
wird jedoch ausdrücklich nicht empfohlen, da es wegen der anliegenden
Speisespannung zu Störungen im Taschensender oder bei den angeschlossenen
Geräten führen kann.
.
Bedienungsanleitung
Pronomic Funk-Mikrophon-Systeme 11
Version 11/01
Seite 7
