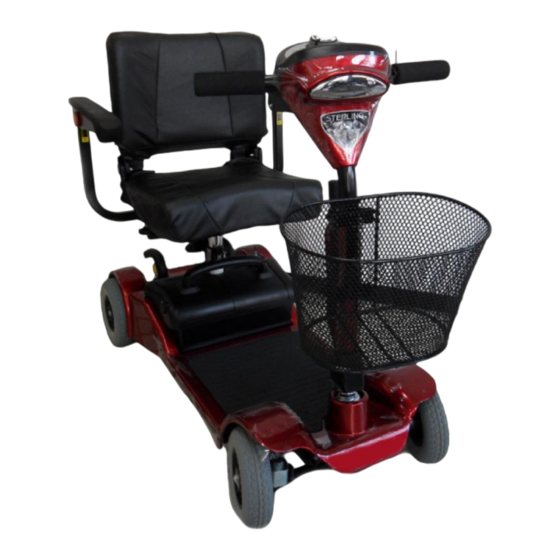

- Seite 1 Juist 4 4 Rad Gebrauchsanweisung...
- Seite 2 Iss 5...
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung Seite 1 Garantie Seite 2 Benutzung dieses Handbuchs Seite 3 Allgemeine Warnungen Seite 4 - 8 EMÜ Warnungen Seite 9 - 10 Einrichtungen Seite 11 Sicherheitswarnung und Gebrauchsanweisung Seite 12 - 17 Steuerfunktionen der Lenksäule Seite 18 - 19 Betrieb des E-Mobils Seite 20 - 22 Richtlinien zur Sicherheit von Personen und zur... -
Seite 4: Verwendung
Verwendung E-Mobile der Klasse A sind kompakt und oft auch transportierbar. Sie sind manövrierfähig, aber nicht immer für die Überwindung von Hindernissen im Freien geeignet. Sie sind transportierbar und können zum Einlagern und/oder zum Transport im Kofferraum eines Fahrzeugs zerlegt werden. Sie sind für den Gebrauch im Haus, im Büro, in öffentlichen Verkehrsräumen und an ähnlichen Orten geeignet, an denen Gehsteige, Fußgängerwege oder Böden mit harten und festen Oberflächen vorhanden sind. -
Seite 5: Einführung
Kategorie A eingestuft. Es ist für Menschen aller Altersgruppen vorgesehen, die Schwierigkeiten haben, größere Strecken oder längere Zeit zu Fuß zu gehen. Der Juist 4 Elektromobil ist ideal für den Gebrauch innerhalb und außerhalb des Hauses und geeignet, für Benutzer, die bis zu 115 kg wiegen. -
Seite 6: Garantie
Garantie Ihre Garantie übernommen, wenn der/die benötigte(n) Reparatur(en) oder der Ersatz eine direkte Folge sind von: Das Garantieformular wird mit diesem Handbuch mitgeliefert, Wartung des E-Mobils oder des Teils, die nicht tragen Sie bitte die entsprechenden Angaben ein, damit der Kauf gemäß... - Seite 7 Gebrauch dieses Handbuchs Wir möchten, dass Sie Ihren Juist 4 optimal gebrauchen können. Dieses Besitzerhandbuch macht Sie mit dem Elektromobil und seinen Einrichtungen vertraut. Es enthält Anweisungen über den täglichen Gebrauch und die allgemeine Wartung sowie Informationen über den hohen Qualitätsstandard, an den wir uns halten, und Einzelheiten über die Garantie.
- Seite 8 WARNUNGEN NEHMEN SIE DIESES E-MOBIL ERST DANN IN BETRIEB, WENN SIE DIESE GEBRAUCHSANWEISUNG GELESEN UND VERSTANDEN HABEN. FALLS SIE ÜBER IRGENDEINE ANWEISUNG, VORSICHTSMASSNAHME ODER WARNUNG IM ZWEIFEL SEIN SOLLTEN, WENDEN SIE SICH AN IHREN FACHHÄNDLER , THERAPEUTEN ODER EINE ENTSPRECHENDE PERSON WENN DER BETRIEB DES E-MOBILS NICHT VOLL VERSTANDEN WURDE, KÖNNEN FAHRZEUGTEILE UNERWARTETE REAKTIONEN ZEIGEN, WAS MÖGLICHERWEISE ZU VERLETZUNGEN UND SCHÄDEN FÜHREN KANN.
-
Seite 9: Allgemeine Warnungen
ALLGEMEINE WARNUNGEN RICHTLINIEN ZUR SICHERHEIT VON PERSONEN UND ZUR BETRIEBSSICHERHEIT Antriebseinstellungen sollten nur von ausgebildeten Fachkräften und zugelassenen Händlern vorgenommen werden, die sich mit dem Prozess gründlich auskennen. Auch müssen diese Fachleute über den Gesundheitszustand des Fahrers und seine Fähigkeit, das E-Mobil sicher zu fahren, Bescheid wissen. Falsche Einstellungen können zu Verletzungen des Fahrers und/oder anderer Personen führen, und/oder es können Schäden am E-Mobil oder anderen Gegenständen entstehen, die sich in der Nähe befinden. - Seite 10 ALLGEMEINE WARNUNGEN RICHTLINIEN ZUR SICHERHEIT VON PERSONEN UND ZUR BETRIEBSSICHERHEIT Nehmen Sie das E-Mobil ERST in Betrieb, nachdem Sie sich vergewissert haben, dass es sicher ist. Achten Sie immer auf die Umgebung. Nehmen Sie das E-Mobil ERST in Betrieb, nachdem Sie überprüft haben, dass alle Kabel eingesteckt sind und alle demontierbaren Teile/Einheiten korrekt und fest sitzen.
- Seite 11 ALLGEMEINE WARNUNGEN RICHTLINIEN ZUR SICHERHEIT VON PERSONEN UND ZUR BETRIEBSSICHERHEIT Die hintere Karosserieplatte (falls montiert) ist zur Abdeckung der Motoreinheit, des Haupt-Controllers, des Kabelbaums und der elektrischen Anschlüsse entworfen. Nehmen Sie diese Platte nur zu folgenden Zwecken ab: 1. Zum Anschließen/Entfernen der Kabelstecker. 2.
- Seite 12 Gartenschlauch oder in einer Autowaschanlage. Wenn das E-Mobil direktem Regen, Gischt oder Feuchtigkeit ausgesetzt ist, können elektrische und mechanische Fehlfunktionen auftreten, und das E-Mobil kann rosten. Gewichtsbeschränkungen für Fahrer und Zuladung Juist 4 = 115 kg Korb = 4,5 kg Iss 5...
-
Seite 13: Emü Warnungen
EMÜ WARNUNGEN VORSICHT: ES IST ÄUSSERST WICHTIG, DASS SIE DIESE INFORMATION ÜBER DIE MÖGLICHEN AUSWIRKUNGEN VON ELEKTROMAGNETISCHER ÜBERLAGERUNG (EMÜ) AUF IHR ELEKTROMOBIL LESEN. DIESER EFFEKT AUF IHR E-MOBIL WIRD MANCHMAL AUCH ALS ELEKTROMAGNETISCHE STÖRUNG BEZEICHNET. EMÜ VON QUELLEN, DIE RADIOWELLEN AUSSENDEN Elektromobile können für EMÜ... - Seite 14 EMÜ WARNUNGEN 3. Sende- und Empfangsgeräte mit großer Reichweite, wie zum Beispiel kommerzielle Rundfunk- und Fernsehtürme und Amateurfunkstationen. Hinweis: Andere tragbare Geräte wie schnurlose Telefone, Laptop- Computer, Radios mit Amplituden- oder Frequenzmodulation, Fernsehgeräte, CD-Spieler, Kassettenrekorder und kleinere Geräte wie z.B. ein Rasierapparat oder Haarfön verursachen wahrscheinlich keine elektromagnetische Störung an Ihrem Elektromobil.
-
Seite 15: Einrichtungen
Einrichtungen STEUERUNGSEINHEIT BREITENVERSTELLBARE ARMLEHNEN Seite 18-19 S IT Z S eit e 16 Seite 17 KORB AKKU-PAKET Seite 25-29 LENKSÄULEN- EINSTELLUNG Seite 17 LEERLAUFHEBEL Seite 20 REIFEN Seite 30 Foto 1 Iss 5... -
Seite 16: Sicherheitswarnung Und Gebrauchsanweisung
Sicherheitswarnung und Gebrauchsanweisung Aufsteigen auf das E-Mobil 1. Achten Sie darauf, dass der Schlüssel oder Schalter in der AUS-Position steht. 2. Stellen Sie sich nach vorn gerichtet neben das E-Mobil. 3. Stellen Sie die Armlehne senkrecht nach oben. 4. Vergewissern Sie sich, dass der Sitz eingerastet ist und die Rückenlehne senkrecht steht. - Seite 17 Sicherheitswarnung und Gebrauchsanweisung Allgemeine Sicherheitswarnungen Bordsteine Versuchen Sie nicht, Bordsteine zu Sicherheit ist bei jedem elektrisch befahren. betriebenen Fahrzeug wichtig. Nachstehend finden Sie einige Überqueren Sie die Straße vorsichtig unentbehrliche Tipps für den sicheren auf dem sichersten und direktesten Gebrauch. Diese sind nicht umfassend Weg.
- Seite 18 Sicherheitswarnung und Gebrauchsanweisung Heben von schweren oder unhandlichen Komponenten Sitz: 1. Ziehen Sie die Armlehnen nach oben in die senkrechte Position (Foto 2). 2. Stellen Sie sich hinter den Sitz, und klappen Sie die Rückenlehne herunter (Foto 3). 3. Halten Sie den Sitz-Drehhebel hoch. 4.
- Seite 19 Sicherheitswarnung und Gebrauchsanweisung Akkus Reifen Vergewissern Sie sich stets vor der Ihr E-Mobil besitzt pannensichere Fahrt, dass die Akkus ausreichend Reifen, die nicht aufgepumpt werden geladen sind. müssen. Stellen Sie immer sicher, dass die Es wird empfohlen, die Reifen Akkus in gutem Zustand sind, und regelmäßig auf Schäden oder dass nichts ausgelaufen ist.
-
Seite 20: Sitzhöheneinstellung
Sicherheitswarnung und Gebrauchsanweisung Transport (Ausdocken) Hebel unter dem Sitz an, und drehen Sie den Sitz. Für den Transport des E-Mobils entfernen Sie den Sitz, und klappen Benutzung von Handys Sie die Lenksäule herunter. Die Akkus Handys und Sende- und Empfangs- können entfernt werden, und das geräte dürfen nicht benutzt werden, hintere Ende des E-Mobils kann... - Seite 21 Sicherheitswarnung und Gebrauchsanweisung Einstellung der Armlehnen Die Breite der Armlehnen kann justiert werden, indem Sie die beiden Drehknöpfe am Unterteil des Sitzes lockern, die Armlehnen in die gewünschte Stellung bringen, und die Drehknöpfe wieder festschrauben. Einstellung der Lenksäule Das E-Mobil besitzt eine verstellbare Lenksäule, die Sie in der für Sie bequemsten Fahrtposition einrasten lassen können.
-
Seite 22: Steuerfunktionen Der Lenksäule
Steuerfunktionen der Lenksäule Handsteuerung Alle für die Fahrt nötigen Armaturen befinden sich auf dem Armaturenbrett auf der Lenksäule des E-Mobils (Foto 5). Knopf für Geschwindigkeits-Voreinstellung Wenn dieser Knopf nach links gedreht wird, wird die erhältliche Höchstgeschwindigkeit verringert. Drehung nach rechts erhöht die erhältliche Höchstgeschwindigkeit. Akkuanzeige Hier wird die ungefähre Akkuladung angezeigt. - Seite 23 Steuerfunktionen der Lenksäule Fahrthebel Durch den Fahrthebel wird der Betrieb des E-Mobils mit den Fingern gesteuert (Foto 5). Der Fahrthebel kontrolliert sowohl die Geschwindigkeit als auch den Vorwärts-und Rückwärtsgang. Wenn Sie die rechte Seite des Hebels mit dem rechten Daumen zu sich herziehen, fährt das E-Mobil vorwärts.
-
Seite 24: Betrieb Des E-Mobils
Betrieb des E-Mobils Leerlaufmechanismus Der Leerlaufmechanismus kuppelt den Elektromotor aus und erlaubt die manuelle Operation (Foto 6). Der Leerlauf wird durch Hochziehen des Hebels hinten am E-Mobil eingestellt. Wenn der Leerlauf eingestellt ist, wird das elektronische Antriebssteuerungssystem gesperrt und die Fahrt unterbunden. Dies ist eine Sicherheitseinrichtung, die das E-Mobil am Fahren hindert, wenn die Parkbremse nicht aktiviert ist. - Seite 25 Betrieb des E-Mobils Grundzüge des Fahrens 1. Vergewissern Sie sich, dass Sie bequem und sicher auf dem E-Mobil sitzen, und dass die Geschwindigkeitseinstellung bis zum Anschlag nach links zum Schildkrötensymbol heruntergedreht ist. Hinweis: Wenn die Geschwindigkeitseinstellung gänzlich gegen den Uhrzeiger gedreht ist, ist Rückwärtsfahren und rückwärtiges Anfahren an einer Steigung mit dem E-Mobil eventuell nicht möglich.
- Seite 26 Betrieb des E-Mobils Bremsen Um das E-Mobil anzuhalten, lassen Sie einfach den Fahrthebel los. Denken Sie daran, beim Bremsen die Lenkstange mit beiden Händen festzuhalten. Zweierlei Bremsarten werden verwendet: (a) Automatische regenerative Bremse, die das E-Mobil bis zum Stillstand verlangsamt. (b) Automatische Bremse, die ein paar Sekunden nach dem Loslassen des Kontrollhebels einsetzt und das E-Mobil sogar auf einem Abhang auf der Stelle hält.
-
Seite 27: Anleitung Für Sichern Betrieb Und Gebrauch
Anleitung für sichern Betrieb und Gebrauch Straße überqueren Gefälle überqueren Das E-Mobil kann keine Bordsteine Beim Überqueren von Gefällen ist befahren oder andere Hindernisse Vorsicht geboten. überwinden. Überqueren Sie die Hinweis: Fahren Sie nicht quer über Straße immer am Zebrasteifen oder ein Gefälle von mehr als 9°. - Seite 28 Anleitung für sichern Betrieb und Gebrauch Bergauffahren Das E-Mobil ist so konzipiert, dass es auf den meisten mäßigen Gefällen bis zu 9° fahren kann. Doch haben z.B. folgende Faktoren negative Auswirkungen auf die Leistung beim Bergauffahren sowie auf die Länge der Fahrtstrecke zwischen Akkuladungen: 1.
-
Seite 29: Akkus Und Ladung
Akkus und Ladung Allgemeines sondern immer gemäß den örtlichen Gesetzen recyceln. Akkus sind die Kraftquelle für fast alle modernen Mobilitätshilfen, die Wartungsfreie Akkus heutzutage erhältlich sind. Das Design Dies ist der hier verwendete Akkutyp. der Akkus für Mobilitätshilfen Die Akkus besitzen einen Gel- unterscheidet sich wesentlich von einer Elektrolyten, der sich völlig versiegelt Autobatterie zum Beispiel. - Seite 30 Akkus und Ladung Pflegeplan für das Akku-Paket Vorsicht! 1. Benutzen Sie nur ein zugelassenes Vergessen Sie nicht, wenn das Ladegerät, das mit dem zu Ladegerät ausgeschaltet ist, den ladenden Fahrzeug kompatibel ist. Stecker aus dem E-Mobil zu entfernen, damit das E-Mobil nicht 2.
- Seite 31 Akkus und Ladung Die Reichweite des Fahrzeugs Die meisten Hersteller von Mobilitätshilfeprodukten geben die Reichweite ihrer Fahrzeuge entweder in den Verkaufsbroschüren oder im Besitzerhandbuch an. Die Reichweite variiert gelegentlich von einem Hersteller zum anderen, auch wenn gleich starke Akkus verwendet werden. Sunrise Medical misst die Reichweite des Fahrzeugs auf konsistente und einheitliche Weise, es kommen aber dennoch Abweichungen vor, aufgrund der Motoreffizienz und des Gesamtlast des Produktes.
- Seite 32 Akkus und Ladung Externes Ladegerät Das E-Mobil besitzt ein externes Ladegerät. Beachten Sie bitte, dass nur vom zugelassenen Sunrise Fachhändler gelieferte Ladegeräte mit einer Kapazität von mindestens 1,5 Amp und höchstens 3 Amp verwendet werden dürfen. Das Akku-Paket kann sowohl auf dem E-Mobil als auch entfernt davon geladen werden. Bezüglich der Demontage des Akku-Pakets schauen Sie bitte unter „Sicherheitswarnungen und Gebrauchsanweisung, Akkus“...
- Seite 33 Akkus und Ladung Externes Ladegerät Das 1,5 Amp externe Ladegerät besitzt eine Statusanzeige, die anzeigt, wann die Akkus voll geladen sind. Es gibt drei (3) mögliche Anzeigen: 1. AUS (OFF) = Nicht angeschlossen/ Fehler. 2. ROT = wird geladen Foto 10 3.
-
Seite 34: Routinewartung
Routinewartung Die folgende Tabelle gibt an, wann Routineüberprüfungen ausgeführt werden sollten. Ein Wartungshandbuch ist nicht erhältlich. Wenn nichts Anderes bestimmt ist, müssen Wartungsarbeiten, die Fehlersuche und der Service von einem zugelassenen Sunrise Fachhändler durchgeführt werden. Die unten aufgeführten Überprüfungen kann der Benutzer durchführen. Prüfung der Akkuladung (Fig. -
Seite 35: Wartungs- Und Serviceheft
Wartungs- und Serviceheft Dieser Abschnitt ist als Hilfe für die Aufzeichnungen von Wartungsarbeiten und Reparaturen, die an Ihrem Elektromobil ausgeführt worden sind, vorgesehen. Sollten Sie das Fahrzeug später wechseln oder verkaufen wollen, dürfte dies von großem Vorteil sein. Auch für Ihren Kundendienst sind dokumentierte Aufzeichnungen nützlich, und dieses Heft sollte das Elektromobil jedes Mal begleiten, wenn ein Service oder eine Reparatur vorgenommen wird. -
Seite 36: Technische Daten
AKKU-PAKET 12 AH MAXIMALES GEFÄLLE 9° WENDERADIUS 111cm HÖHE VON SITZ ZU BASIS 30/42cm HÖCHSTGESCHWINDIGKEIT 6 kmh RADGRÖSSE - VORN 17,5cm RADGRÖSSE - HINTEN 19cm REICHWEITE 18km GESAMTGEWICHT 42kg (inkl. Akkus) SCHWERSTES TEIL 13kg Juist 4 (4 Räder) Iss 5... -
Seite 37: Fehlersuche
Fehlersuche SYMPTOM MÖGLICHE URSACHE SLÖSUNG Verringerte Reichweite Akkus wurden nicht lang genug geladen Akkus mindestens acht Stunden lang laden Akkus schwach, halten die Ladung nicht Akkupaket ersetzen Akkupaket defekt Ladungsfehler Akkupaket lädt nicht Akkupaket ersetzen Schäden an den Kabeln oder Steckern Ladegerät ersetzen Wackelkontakt Zuständigen Händler kontaktieren... - Seite 38 Iss 5...
- Seite 39 Iss 5...
- Seite 40 Iss 4 25 03 2010...
