AA 04

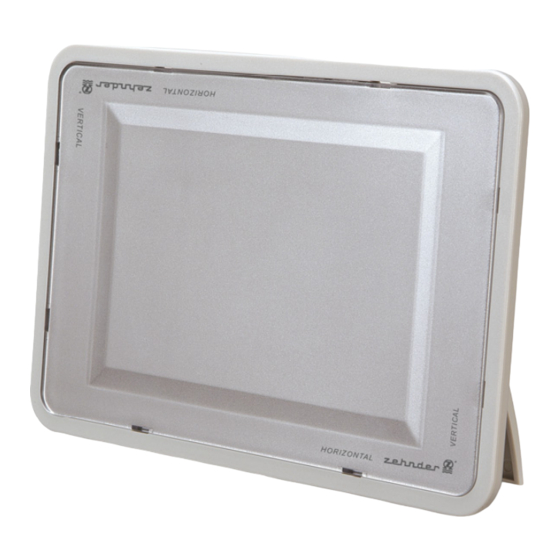

Digital DVB-T Zimmerantenne
Die aktive Zimmerantenne AA04 wurde
speziell zum Empfang von digitalen
terrestrischen TV- und Radio-Programmen
(DVB-T, DAB) im
VHF-/UHF-Empfangsbereich für den
Innenbereich (mit ausreichendem
Signalpegel) entwickelt.
Das flache platzsparende Design im
Silber-Metallic-Look passt sich ideal zu
aktuellen Fernsehgeräten und in moderne
Zimmereinrichtungen ein.
Merkmale
•
Aktive Antenne mit Verstärker
•
Variabel für horizontale, vertikale Aufstellung oder für die Wandmontage
•
Kompletter VHF/UHF-Breitband-Empfangsfrequenzbereich 47 – 860 MHz
(Kanal 02 bis 69)
•
geringes Rauschmaß, dank hochwertiger Schaltungstechnik
•
Schutzfilter gegen GSM-Störungen
•
Zwei-Wege-Stromversorgung, wählbar zwischen mitgeliefertem ext.
Steckernetzteil oder per Fernspeisung vom DVB-T Receiver
Lieferumfang
Antenne AA 04
Stützfuß zum Aufstellen
oder Aufhängen
Schrauben zur Wandbefestigung
2m Koax-Antennen-Anschlußkabel F-Stecker auf DIN-Stecker
Steckernetzteil 9V DC/100mA
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zehnder AA04
Inhaltszusammenfassung für Zehnder AA04
- Seite 1 AA 04 Digital DVB-T Zimmerantenne Die aktive Zimmerantenne AA04 wurde speziell zum Empfang von digitalen terrestrischen TV- und Radio-Programmen (DVB-T, DAB) im VHF-/UHF-Empfangsbereich für den Innenbereich (mit ausreichendem Signalpegel) entwickelt. Das flache platzsparende Design im Silber-Metallic-Look passt sich ideal zu aktuellen Fernsehgeräten und in moderne...
-
Seite 2: Aufstellungshinweise
Antenne Standfuß Wandbefestigung Koaxial Kabel Steckernetzteil Aufstellungshinweise • Betreiben Sie das Gerät nur in trockenen Innenräumen. • Am besten sind Räume mit Fenstern nach Außen, die somit bessere Empfangsbedingungen für einen ausreichenden Signalpegel haben. • Setzen Sie das Gerät nicht über längeren Zeitraum direkter Sonneneinstrahlung aus, da sich Materialveränderungen ergeben können. - Seite 3 Wandsteckdose. Hinweis: Wenn Ihr DVB-T Receiver über eine 5-Volt-Fernspeisemöglichkeit über den Antenneneingang verfügt (z.B. Zehnder DVB-T-Box), dann benötigen Sie Schritt 3 und somit das Steckernetzteil nicht Schritt 3: Stecken Sie den Stützfuß in das auf der Geräterückseite vorgesehene Loch. Je nach Aufstellungsposition (vertikal oder horizontal) sollte zuvor die Einsteckvorrichtung am Gehäuse gedreht werden.
-
Seite 4: Tipps Zur Ausrichtung Der Antenne
Antenne an einem anderen Ort auf (Empfehlung: Fensternähe) und wiederholen Sie die Prozedur. Auch bei einer Installation an der Wand sollte zuvor durch Verändern der Position an der Wand oder im Raum die Empfangsqualität überprüft werden. Anschlüsse: AA04 Rückseite Schritt 2: Schritt 3: Schritt 4: 230V Stützfuß... - Seite 5 Wandmontage (siehe Skizze) 1. Nach Herausfinden der günstigsten Stelle an der Wand markieren Sie mit einem Bleistift die 2 Positionen der zu bohrenden Schraubenlöcher zur Befestigung des Standfußes. 2. Bohren Sie mit einem 5,8mm-Bohrer die zwei Löcher auf eine Tiefe von ungefähr 35mm in die Wand.
-
Seite 6: Technische Daten
PÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. „Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab." HEINRICH ZEHNDER GMBH Telefon: 07729/881-0 Weierhalden 37/1 FAX: 07729/881-72 78144 Tennenbronn info@zehnder-sat.de...
