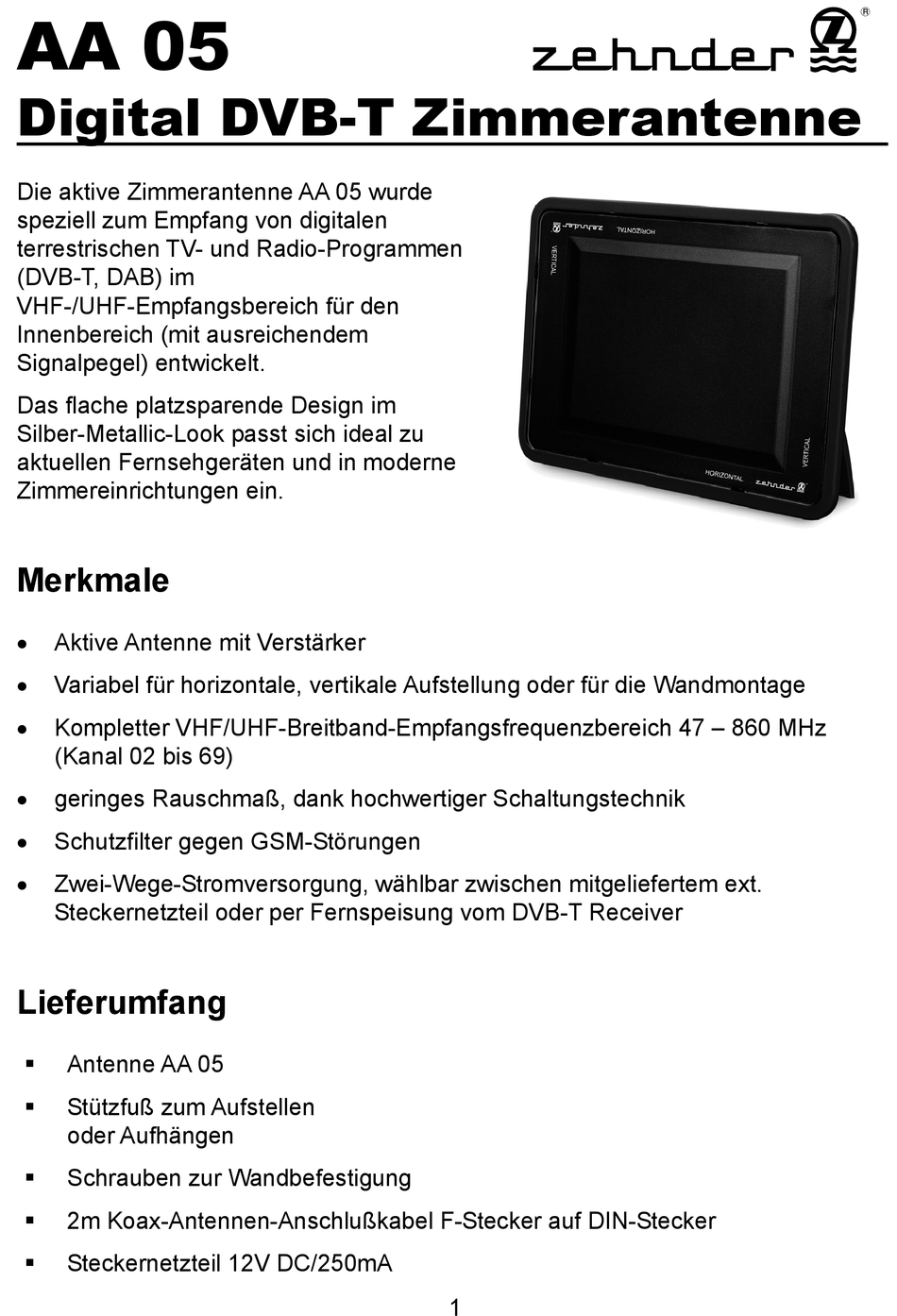

AA 05
Digital DVB-T Zimmerantenne
Die aktive Zimmerantenne AA 05 wurde
speziell zum Empfang von digitalen
terrestrischen TV- und Radio-Programmen
(DVB-T, DAB) im
VHF-/UHF-Empfangsbereich für den
Innenbereich (mit ausreichendem
Signalpegel) entwickelt.
Das flache platzsparende Design im
Silber-Metallic-Look passt sich ideal zu
aktuellen Fernsehgeräten und in moderne
Zimmereinrichtungen ein.
Merkmale
Aktive Antenne mit Verstärker
Variabel für horizontale, vertikale Aufstellung oder für die Wandmontage
Kompletter VHF/UHF-Breitband-Empfangsfrequenzbereich 47 – 860 MHz
(Kanal 02 bis 69)
geringes Rauschmaß, dank hochwertiger Schaltungstechnik
Schutzfilter gegen GSM-Störungen
Zwei-Wege-Stromversorgung, wählbar zwischen mitgeliefertem ext.
Steckernetzteil oder per Fernspeisung vom DVB-T Receiver
Lieferumfang
Antenne AA 05
Stützfuß zum Aufstellen
oder Aufhängen
Schrauben zur Wandbefestigung
2m Koax-Antennen-Anschlußkabel F-Stecker auf DIN-Stecker
Steckernetzteil 12V DC/250mA
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zehnder AA05
Inhaltszusammenfassung für Zehnder AA05
- Seite 1 AA 05 Digital DVB-T Zimmerantenne Die aktive Zimmerantenne AA 05 wurde speziell zum Empfang von digitalen terrestrischen TV- und Radio-Programmen (DVB-T, DAB) im VHF-/UHF-Empfangsbereich für den Innenbereich (mit ausreichendem Signalpegel) entwickelt. Das flache platzsparende Design im Silber-Metallic-Look passt sich ideal zu aktuellen Fernsehgeräten und in moderne Zimmereinrichtungen ein.
-
Seite 2: Aufstellungshinweise
Antenne Standfuß Wandbefestigung Koaxial Kabel Steckernetzteil Aufstellungshinweise Betreiben Sie das Gerät nur in trockenen Innenräumen. Am besten sind Räume mit Fenstern nach Außen, die somit bessere Empfangsbedingungen für einen ausreichenden Signalpegel haben. Setzen Sie das Gerät nicht über längeren Zeitraum direkter Sonneneinstrahlung aus, da sich Materialveränderungen ergeben können. - Seite 3 Wandsteckdose. Hinweis: Wenn Ihr DVB-T Receiver über eine 5-Volt-Fernspeisemöglichkeit über den Antenneneingang verfügt (z.B. Zehnder DVB-T-Box), dann benötigen Sie Schritt 3 und somit das Steckernetzteil nicht Schritt 3: Stecken Sie den Stützfuß in das auf der Geräterückseite vorgesehene Loch. Je nach Aufstellungsposition (vertikal oder horizontal) sollte zuvor die Einsteckvorrichtung am Gehäuse gedreht werden.
-
Seite 4: Tipps Zur Ausrichtung Der Antenne
Tipps zur Ausrichtung der Antenne Zur Beurteilung der Empfangsqualität kann sowohl das Fernsehbild, als auch die Signalpegel-/qualitätsanzeige im Einstellmenü des Receivers herangezogen werden. Sollte der Empfang gestört sein, drehen Sie die Antenne leicht oder wechseln Sie durch seitliches Kippen (horizontal –... - Seite 5 Wandmontage (siehe Skizze) 1. Nach Herausfinden der günstigsten Stelle an der Wand markieren Sie mit einem Bleistift die 2 Positionen der zu bohrenden Schraubenlöcher zur Befestigung des Standfußes. 2. Bohren Sie mit einem 5,8mm-Bohrer die zwei Löcher auf eine Tiefe von ungefähr 35mm in die Wand.
-
Seite 6: Technische Daten
PÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. „Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab." HEINRICH ZEHNDER GMBH Telefon: 07729/881-0 Weierhalden 37/1 FAX: 07729/881-72 D-78144 Schramberg/Germany info@zehnder-sat.de... - Seite 7 AA 05 Digital Indoor Antenna AA 05 was specially designed to receive digital terrestrial TV signal as well as radio programs (DVB-T, DAB) in the VHF- and UHF- frequency range at indoor use. The metal-silver, flat and stylish housing is a perfect match for your modern TV set and your modern styling living room.
- Seite 8 Main Unit Standing Unit Wall Mounting Coaxial Cable AC Adaptor Location and Installation Notes: Operate the antenna only at dry indoor places. Rooms with windows are the most suitable locations to get best reception quality with sufficiently high signal level. ...
-
Seite 9: Operation Notes
DC jack on the back of AA 05, and then plug in the A/C end. ***** If your DVB-T receiver (e.g. from Zehnder) supplies with 5 VDC from IEC connector, then it is not necessary to use the power adaptor. - Seite 10 Tips for correct Antenna Adjustment To verify the quality of reception, you can use either the TV picture or the option of displaying the reception level and signal quality in the set-up menu of your receiver. If reception is subject to interference, turn the antenna slightly, or alter the direction of polarisation by titling it sideways (horizontal –...
- Seite 11 Wall mounting installation (see sketch) 1. After you found the best location to place the antenna at the wall, mark with a pencil the 2 positions for the wholes to fix the standing unit. 2. Drill with a 5,8mm-drill the two wholes into the depth of about 35mm. (If you install to a wooden wall you do not need to drill and use the plastic poles) 3.
-
Seite 12: Specifications
THE COUNCIL of 27th January 2003 on used electrical and electronic equipment, it must be disposed of properly. „At the end of its service life, take this unit for disposal at the designated public collection points." HEINRICH ZEHNDER GMBH Telefon: 07729/881-0 Weierhalden 37/1 FAX: 07729/881-72 D-78144 Schramberg/Germany info@zehnder-sat.de... - Seite 13 AA 05 Antenne digitale d'intérieur L'antenne ITA 6000 TNT a été conçue pour recevoir le signal de télévision numérique terrestre (TNT) ainsi que les programmes des radios (si diffusées) sur les bandes VHF et UHF. Le boîtier argenté, plat et élégant s'intégrera parfaitement avec votre ensemble de télévision.
- Seite 14 Antenne AA 05 Pied de support Kit pour fixation Prolongateur coaxial Bloc murale secteur Notes sur l'emplacement et l'installation : Placez l'antenne dans un endroit à l'abri de toute humidité. Les pièces avec des fenêtres sont les endroits les plus appropriés pour obtenir la meilleure qualité...
- Seite 15 Notes d'information Dans les zones ayant un niveau de réception trop faible ou trop élevé, la réception sans interférence n'est pas toujours garantie. Si le niveau de réception du signal est trop bas, une antenne de toit large bande devrait être placée en dehors du bâtiment.
- Seite 16 Ajustement de l'antenne Pour vérifier la qualité de la réception, vous pouvez vous aider de l'affichage de niveau de réception fourni par votre adaptateur TNT (voir le menu d'installation de votre l'adaptateur TNT en vous reportant au guide d'utilisation). ...
- Seite 17 Montage mural (voir croquis) 1. Après avoir trouvé le meilleur emplacement mural, marquez à l’aide d’un crayon les 2 positions des trous à perforer pour fixer le pied de support. 2. Perforez les deux trous sur une profondeur d’environ 35 mm avec une mèche de 5.8 mm dans le mur.
-
Seite 18: Spécifications
27 janvier 2003 portant sur les déchets d’équipements électriques et électroniques, être éliminés comme il se doit. „Veuillez remettre cet appareil, lorsqu’il sera hors d’usage, dans un point de collecte officiel spécialement prévu à cet effet." HEINRICH ZEHNDER GMBH Telefon: 07729/881-0 Weierhalden 37/1 FAX: 07729/881-72 D-78144 Schramberg/Germany info@zehnder-sat.de... -
Seite 19: Accessori In Dotazione
AA 05 Antenna digitale interna AA 05 è stata progettata per ricevere i segnali TV digitali terrestri e i programmi radio, nelle gamme di frequenza VHF e UHF, con installazione interna L’involucro piatto ed elegante, in metallo color argento, si adatta perfettamente al vostro moderno televisore e allo stile moderno del vostro soggiorno. - Seite 20 Unità principale Supporto Tassello Cavo coassiale Adattatore CA Note riguardanti posizione e installazione Utilizzare l’antenna solo in ambienti non umidi Le stanze con finestre sono gli ambienti più adatti per ottenere una qualità ottimale di ricezione con un livello sufficientemente alto di segnale. ...
- Seite 21 Punto 2. collegare l’adattatore alla presa DC posta sul retro dell’unità AA 05 e l’altra estremità alla presa CA. Se il vostro ricevitore DVB-T (per esempio Zehnder TX 250) fornisce 5V CC dal connettore IEC, non è necessario utilizzare l’adattatore Punto 3.
- Seite 22 Consigli per una corretta regolazione dell’antenna Per verificare la qualità di ricezione, potete utilizzare sia l’immagine TV che l’opzione di visualizzazione del livello di ricezione e la qualità del segnale nel menù d’impostazione del vostro ricevitore. Se la ricezione è soggetta a interferenze, ruotate leggermente l’antenna o inclinatela (verticale –...
- Seite 23 Montaggio a parete (vedere schema) 1. Dopo aver trovato la posizione migliore per posizionare l’antenna alla parete, segnate con una matita i due punti in cui praticare i fori per fissare il supporto. 2. Praticate i due fori da 5,8 mm e con una profondità di 35 mm. Se la parete è...
-
Seite 24: Specifiche Tecniche
è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. 22/1997” (articolo 50 e seguenti del D.Lgs n. 22/1997). HEINRICH ZEHNDER GMBH Telefon: 07729/881-0 Weierhalden 37/1 FAX: 07729/881-72 D-78144 Schramberg/Germany info@zehnder-sat.de...
