Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d'emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
TS-155
TS-255
©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EuroLite TS-155
Inhaltszusammenfassung für EuroLite TS-155

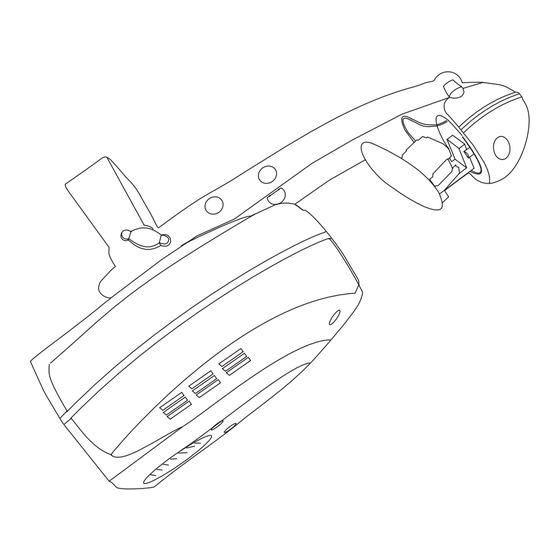

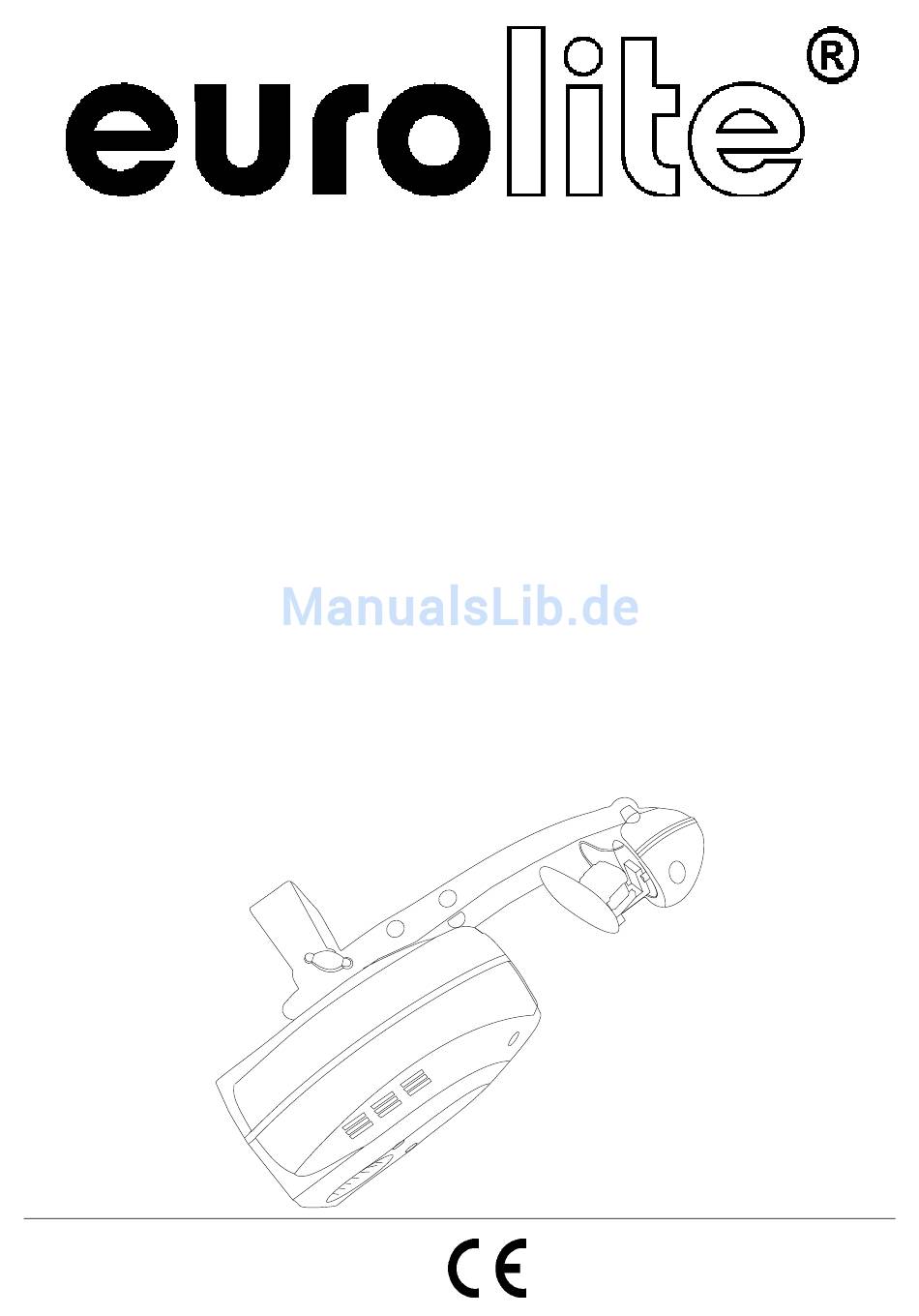

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO TS-155 TS-255 © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................10 Überkopfmontage............................10 Master/Slave-Betrieb ........................... 11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Adressierung des Projektors........................ - Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/56 51786025_V_1_2.DOC...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE TS-155/TS-255 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 6: Bestimmungsgemäße Verwendung
GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. -
Seite 7: Gerätebeschreibung
• Farbrad mit 7 dichroitischen Farbfiltern und weiß • Goborad mit 7 rotierenden Gobos und offen • Manueller Fokus • Strobe-Effekt mit variabler Geschwindigkeit (1-7 Blitze/Sek.) • DMX-Steuerung über jeden handelsüblichen Controller • Belegt 6 DMX-Kanäle • Musikgetaktet über eingebautes Mikrofon • 6 hochwertige Steppermotoren • Passender EUROLITE Controller: DMX Operator Geräteübersicht 7/56... -
Seite 8: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine der folgenden Lampen: TS-155: PHILIPS CDM-T 150W/830 G12 Best.-Nr. 91014045 OSRAM HQI-T150/NDL PRO 6000h 150W G12 Best.-Nr. 91201794 Topspot HIT 150W G-12 6000h nw Best.-Nr. - Seite 9 TS-255: OMNILUX OSD 90V/250W GX-9,5 2000h 6700K Best.-Nr. 89106005 OSRAM HSD250 90V/250W GY-9,5 2000h Best.-Nr. 89106010 PHILIPS MSD250 90V/250W GY-9,5 2000h Best.-Nr. 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K Best.-Nr. 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h Best.-Nr. 89106115 SYLVANIA BA250/2 SE D 90V/250W GY-9,5 Best.-Nr.
-
Seite 10: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter und die Iris, stellen Sie die Dimmerintensität auf 100 % und fokussieren Sie den Lichtstrahl auf einer ebenen Oberfläche (Wand). -
Seite 11: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des TS-155/TS-255 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR- Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. 11/56... -
Seite 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem Master-Gerät verbunden werden. Stecken Sie Ihre Mikrofonleitung in die DMX Out-Buchse und verbinden Sie die Leitung mit dem DMX In-Stecker des nächsten Gerätes. -
Seite 13: Adressierung Des Projektors
Startadresse z. B. auf 6 definieren belegt der Projektor die Steuerkanäle 6 bis 10. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der TS-155/TS-255 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere TS-155/TS-255 auf eine Adresse definiert, arbeiten sie synchron. -
Seite 14: Bedienung
Der TS-155/TS-255 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Trennen Sie dazu den TS-155/TS-255 vom Controller und stellen Sie alle DIP-Schalter auf Off. Internes Programm aufrufen Um das interne Programm aufzurufen, stellen Sie DIP-Schalter No. -
Seite 15: Reinigung Und Wartung
Steuerkanal 4 - Goborad DMX-Wert Eigenschaft 0-31 Offen 32-63 Gobo 1 64-95 Gobo 2 96-127 Gobo 3 128-159 Gobo 4 160-191 Gobo 5 192-223 Gobo 6 224-255 Gobo 7 Steuerkanal 5 - Shutter, Strobe DMX-Wert Eigenschaft 0-14 Shutter geschlossen 15-29 Offen 30-250 Strobe-Effekt mit zunehmender Geschwindigkeit... -
Seite 16: Sicherungswechsel
ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer! Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. Den Lüfter monatlich reinigen. Die Gobos können mit einer weichen Bürste gereinigt werden. -
Seite 17: Technische Daten
180° TILT-Bewegung: innerhalb 90° Maße (LxBxH): 555 x 270 x 285 mm Gewicht: 8 kg Passende Lampe TS-155: PHILIPS CDM-T 150W/830 G12 Best.-Nr. 91014045 OSRAM HQI-T150/NDL PRO 6000h 150W G12 Best.-Nr. 91201794 Topspot HIT 150W G-12 6000h nw Best.-Nr. 91201797 GE CMH 150/T G12 6000h Best.-Nr.
