Benutzerhandbuch

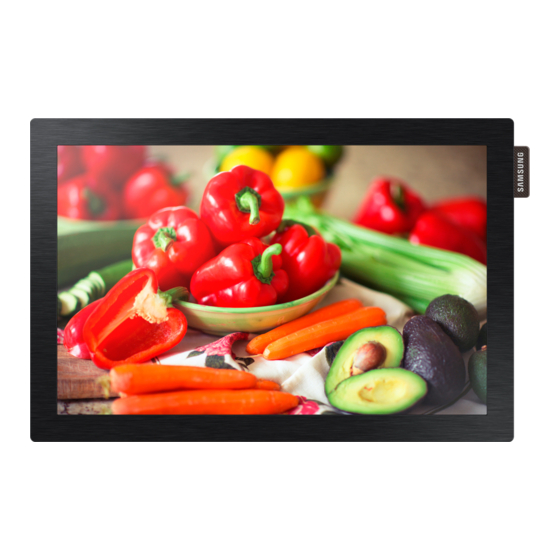

DB10D
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige
Änderungen der technischen Daten des Geräts zum Zweck der
Leistungssteigerung sind vorbehalten.
Das Gerät sollte nicht mehr als 16 Stunden täglich verwendet
werden.
Wenn das Gerät länger als 16 Stunden pro Tag verwendet wird,
erlischt möglicherweise die Garantie.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung DB10D

  • Seite 1 Benutzerhandbuch DB10D Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten. Das Gerät sollte nicht mehr als 16 Stunden täglich verwendet werden. Wenn das Gerät länger als 16 Stunden pro Tag verwendet wird,...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Vor Inbetriebnahme des Geräts Verwenden von MDC Montieren des Wandhalterungskits Spezifikationen des Wandhalterungskits (VESA) 24 Copyright Installieren und Deinstallieren des Fernbedienung (RS232C) Programms MDC Sicherheitshinweise Kabelanschluss Installieren Symbole Anschluss Deinstallieren Steuercodes Reinigung Verbinden mit MDC Aufbewahrung Verwenden von MDC über Ethernet Strom und Sicherheit Installieren Anschließen und Verwenden eines...
  • Seite 3 Inhaltsverzeichnis Erweiterte Einstellungen Bildschirmanzeige Geräte-ID PC-Verbindungskabel Optimalkontrast Schwarzton Anzeigeausrichtung Bildschirmschoner Hautton Ausrichtung des Bildschirmmenüs Nur RGB-Modus Ausrichtung der Quellinhalte Netzwerkstatus Farbraum Seitenverhältnis Videowand Bewegungsbel. Bildschirmschoner Videowand Bildoptionen Autom. Schutzzeit Automatisch Ein/Aus Farbton Einbrennschutz Autom. Ein Digital Clean View Meldungsanzeige Autom. Aus MPEG-Rauschfilter Quelleninfo Feiertagsverwaltung...
  • Seite 4 Mit Server verbinden Unterstützung Auto. Einschalten MagicInfo-Modus Max. Energiesparen Serverzugriff Software-Update Standby-Steuerung FTP-Modus Jetzt aktualisieren Ein-/Aus-Schalter Automatisches Update Gerätename Netzwerk-Standby Samsung kontaktieren Öko-Lösung Zu Startseite Energiesparmod. Wdg.-Ger. Programmierung für Bildschirmlampe Zeitplan Kein Sig. Standby Vorlage Autom. Aussch. Produkt klonen Temperatursteuerung ID-Einstellungen Bildschirmschoner Gerätemanager...
  • Seite 5 Anhang Ticker Weitere Einstellungen Vorbereiten der Kontaktaufnahme mit dem Inanspruchnahme des kostenpflichtigen Alle zurücksetzen Samsung Kundenservicecenter Services (Kosten für Kunden) Testen des Geräts Kein Produktdefekt Überprüfen von Auflösung und Frequenz Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Überprüfen Sie folgenden Punkte.
  • Seite 6: Kapitel 01 Vor Inbetriebnahme Des Geräts

    © 2014 Samsung Electronics Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt. Microsoft, Windows sind eingetragene Marken von Microsoft Corporation. VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.
  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Reinigung ― Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD‑Bildschirme anfällig für Kratzer sind. Vorsicht ― Gehen Sie bei der Reinigung wie folgt vor. ― Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den STROMSCHLAGGEFAHR ‑...
  • Seite 8: Aufbewahrung

    Aufbewahrung Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1). Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV‑Luftbefeuchters in der • Dies kann zu einem elektrischen Schlag oder Brand führen. Nähe weißliche Flecken auf dem Gerät entstehen. ―...
  • Seite 9: Installieren

    Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. • Andernfalls kann ein Brand entstehen. Verwenden Sie das Netzkabel nicht mit anderen Geräten.
  • Seite 10 Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung SAMSUNG erheblich beeinträchtigen. • Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen.
  • Seite 11: Betrieb

    Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem gibt, ziehen Sie sofort das Netzkabel ab und wenden sich an das Samsung anderen Kabel ziehen. Kundenservicecenter.
  • Seite 12 • Andernfalls könnte dies einen Brand oder Stromschlag verursachen. • Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn • Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter. Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.
  • Seite 13 Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit. Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird. • Dies kann zu einem elektrischen Schlag oder Brand führen. • Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder Schnee ausgesetzt sein könnte.
  • Seite 14: Kapitel 02 Vorbereitung

    Kapitel 02 Vorbereitung Überprüfen des Lieferumfangs Komponenten ― Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden. - Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben. - Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild abweichen.
  • Seite 15: Separat Erhältliche Teile

    Separat erhältliche Teile - Sie können die folgenden Teile beim nächstgelegene Einzelhändler erwerben. Wandhalterung LAN‑Kabel HDMI‑DVI‑Kabel HDMI‑Kabel SD CARD...
  • Seite 16: Bauteile

    Bauteile ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Tasten Beschreibung Systemsteuerung Schaltet den Bildschirm ein bzw. aus. Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den Sensor an der Vorderseite des Geräts zielen, um die entsprechende Funktion auszuführen.
  • Seite 17: Rückseite

    Rückseite ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Anschluss Beschreibung RS232C IN Zur Verbindung mit MDC über ein RS232C‑Stereo‑Kabel. Zum Anschluss eines USB‑Speichergeräts. RJ45 Zum Anschluss eines PCs über ein LAN‑Kabel.
  • Seite 18: Schloss Für Den Diebstahlschutz

    Schloss für den Diebstahlschutz Abstandslogo ― Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher Ziehen Sie nicht gewaltsam an dem Abstandslogo, weil es abreißen oder abbrechen könnte. verwenden. ― Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
  • Seite 19: Fernbedienung

    Fernbedienung ― Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden. ― Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden ist, wird diese Taste vom Gerät nicht unterstützt. POWER Schalten Sie das Gerät aus.
  • Seite 20 Zeigen Sie Informationen zur aktuellen TOOLS INFO Schnellzugriff auf häufig verwendete Funktionen Eingangsquelle an. Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Schließen Sie das aktuelle Menü. RETURN EXIT Wechseln Sie zurück zum vorherigen Menü HDMI Manuelle Auswahl der Eingangsquelle: HDMI.
  • Seite 21: Vor Dem Aufstellen Des Geräts (Installationshandbuch)

    Gerät und der Wandfläche, damit eine ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35 C. Abbildung 1.1 Ansicht von der Seite Montage an einer unregelmäßigen Wandfläche ― Wenden Sie sich für weitere Einzelheiten an das Samsung‑Kundendienscenter. Draufsicht Mindestens 40 mm Umgebungstemperatur: Unter 35 C ―...
  • Seite 22: Abmessungen

    Abmessungen Maßeinheit: mm Modellname DB10D 246,8 218,6 137,0 165,2 24,9 ― Die Zeichnungen sind nicht immer maßstabsgetreu. Einige Abmessungen können ohne vorherige Ankündigung geändert werden. Berücksichtigen Sie die Abmessungen vor dem Aufbau des Geräts. Keine Haftung für typographische oder Druckfehler.
  • Seite 23: Das Stativ Verwenden

    Das Stativ verwenden ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Legen Sie als Schutz ein Tuch oder Polster auf eine ebene Oberfläche. Legen Sie das Gerät anschließend mit der Vorderseite nach unten oben auf das Polster.
  • Seite 24: Montieren Der Wandhalterung

    Detaillierte Informationen zur Montage der Wandhalterung finden Sie in der Gebrauchsanweisung der Wandhalterung. Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen. Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst montieren. Spezifikationen des Wandhalterungskits Samsung‑Wandhalterungskits enthalten eine detaillierte Montageanleitung und alle für die Montage benötigten Teile.
  • Seite 25: Fernbedienung (Rs232C)

    Fernbedienung (RS232C) • Stiftbelegung 1 2 3 4 5 5 4 3 2 1 Kabelanschluss RS232C-Kabel Schnittstelle RS232C (9‑polig) 6 7 8 9 9 8 7 6 Stift TxD (Nr. 2), RxD (Nr. 3), GND (Nr. 5) <Steckertyp> <Buchsentyp> Bitrate 9600 Bit/s Stift Signal Datenbits 8 Bit...
  • Seite 26: Stiftbelegung

    LAN-Kabel • RS232C‑Kabel Anschluss: D‑Sub (9‑polig)‑auf‑Stereo‑Kabel • Stiftbelegung 1 2 3 4 5 6 7 8 -P2- -P1- -P1- -P1- -P2- -P2- Steckertyp ---------- STEREO- ---------- STECKER Pin-Nr. Standardfarbe Signal ---------- (3,5 ø) Weiß und orange Orange TX‑ Weiß und grün Blau Weiß...
  • Seite 27 Gekreuztes LAN-Kabel (PC zu PC) • Anschluss: RJ45 Direktes LAN-Kabel (PC zu HUB) RJ45 RJ45 RJ45 MDC Signal Signal <‑‑‑‑‑‑‑‑> TX‑ <‑‑‑‑‑‑‑‑> RX‑ Signal Signal <‑‑‑‑‑‑‑‑> <‑‑‑‑‑‑‑‑> RX‑ <‑‑‑‑‑‑‑‑> TX‑ TX‑ <‑‑‑‑‑‑‑‑> TX‑ <‑‑‑‑‑‑‑‑> RX‑ <‑‑‑‑‑‑‑‑> RX‑...
  • Seite 28: Anschluss

    Anschluss RJ45 RJ45...
  • Seite 29: Steuercodes

    Nein. Befehlstyp Befehl Wertebereich Steuercodes Videowand EIN 0x84 Anzeigen des Steuerstatus (Befehl: Get control) Videowand‑Benutzersteuerung 0x89 ‑ Vorspann Befehl Datenlänge Prüfsumme • Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch Addieren aller 0xAA Befehlstyp Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2 Stellen lang ist (11+FF+01+01=112), wird die erste Stelle gelöscht.
  • Seite 30: Steuerung - Stromversorgung

    Steuerung – Stromversorgung Steuerung – Lautstärke • Funktion • Funktion Ein Gerät kann mithilfe eines PCs ein‑ und ausgeschaltet werden. Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden. • Anzeigen des Netzstatus (Get Power ON / OFF Status) •...
  • Seite 31: Steuerung - Eingangsquelle

    Steuerung – Eingangsquelle 0x24 HDMI2_PC • Funktion 0x25 Bildschirmanschluss Die Signalquelle eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden. ― DVI_video, HDMI1_PC und HDMI2_PC können im Set‑Befehl nicht verwendet werden. Sie reagieren • Anzeigen der aktuellen Signalquelle (Get Input Source Status) nur auf Get‑Befehle.
  • Seite 32: Steuerung - Bildschirmmodus

    Steuerung – Bildschirmmodus • Keine Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r‑CMD Wert1 Prüfsumme • Funktion Keine Der Anzeigemodus eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden. Bestätigung Der Anzeigemodus kann nicht gesteuert werden, wenn die Videowand‑Funktion aktiviert ist. ― Dieses Steuerelement steht nur bei Modellen mit Fernsehfunktion zur Verfügung. 0xAA 0xFF ‘N’...
  • Seite 33: Steuerung - Automatische Einstellung (Nur Pc Und Bnc)

    Steuerung – PIP Ein/Aus Steuerung – Automatische Einstellung (nur PC und BNC) • Funktion • Funktion Der PIP‑Modus des Fernsehers/Monitors kann mithilfe eines PCs aktiviert bzw. deaktiviert werden. Automatische Einstellung der PC‑Systemanzeige mit Hilfe eines PCs. ― Verfügbar nur in Modellen mit PIP‑Funktion. •...
  • Seite 34: Steuerung Des Videowandmodus

    Steuerung des Videowandmodus Sicherheitsverriegelung • Funktion • Funktion Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden. Zum Aktivieren/Deaktivieren der Sicherheitssperre eines Geräts kann ein PC verwendet werden. Videowand Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem aktiviert ist.
  • Seite 35: Videowand-Benutzersteuerung

    Videowand EIN • Keine Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r‑CMD Wert1 Prüfsumme • Funktion Keine Der PC schaltet die Videowand EIN bzw. AUS. Bestätigung • Videowand‑Einschaltstatus abrufen 0xAA 0xFF ‘N’ 0x84 Vorspann Befehl Datenlänge Prüfsumme "ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist. 0xAA 0x84 Videowand-Benutzersteuerung...
  • Seite 36 10x10-Videowandmodell 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x1F 0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E 0x2F 0x21 0x22 0x23 0x24 0x25 0x26 0x27 0x28 0x29 0x2A 0x2B...
  • Seite 37 Wall_SNo : Am Gerät einzustellender Produktnummer‑Code 10x10-Videowandmodell: ( 1 ~ 100) Nummer einstellen Daten 0x01 0x02 0x63 0x64 • Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r‑CMD Wert1 Wert2 Prüfsumme Keine Bestätigung 0xAA 0xFF ‘A’ 0x89 Wall_Div Wall_SNo • Keine Bestätigung Vorspann Befehl Datenlänge Bestätigung/...
  • Seite 38: Kapitel 03 Anschließen Und Verwenden Eines Externen Geräts

    Kapitel 03 Anschließen und Verwenden eines externen Geräts Vor dem Anschließen Anschließen an einen PC • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vorbereitungen vor dem Anschließen Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. •...
  • Seite 39: Anschließen Mit Einem Hdmi-Dvi-Kabel

    Anschließen mit einem HDMI-DVI-Kabel Anschließen an ein Videogerät ― Wenn Sie den Computer über ein HDMI/DVI‑Kabel an das Gerät anschließen, setzen Sie Name bearb. PC, um auf Video‑ und Audioinhalte zuzugreifen, die auf dem PC gespeichert sind. • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
  • Seite 40: Anschließen Mit Einem Hdmi-Kabel

    Anschließen des LAN-Kabels Anschließen mit einem HDMI-Kabel Mit einem HDMI-Kabel oder HDMI-DVI-Kabel (bis zu 1080p) ― Die Anschlussteile können je nach Produkt unterschiedlich sein. • Für eine bessere Bild‑ und Tonqualität sollten Sie digitale Geräte über ein HDMI‑Kabel anschließen. • Ein HDMI‑Kabel unterstützt digitale Video‑ und Audiosignale und benötigt kein Audiokabel. •...
  • Seite 41: Ändern Der Eingangsquelle

    Ändern der Eingangsquelle Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen. Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen. ―...
  • Seite 42: Kapitel 04 Verwenden Von Mdc

    Kapitel 04 Verwenden von MDC MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich. Installieren und Deinstallieren des Der Fortschritt des Installationsprozesses wird angezeigt.
  • Seite 43: Verbinden Mit Mdc

    Verbinden mit MDC Verwenden von MDC über Ethernet Geben Sie die IP‑Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN‑Kabels miteinander verbunden werden. Verbinden über ein direktes LAN-Kabel ― Mehrere Geräte können über den RJ45‑Port am Gerät und über die LAN‑Ports am Hub angeschlossen werden. RJ45...
  • Seite 44: Kapitel 05 Home-Funktion

    Kapitel 05 Home-Funktion → Dieses Programm finden Sie unter Unterstützung Startseite. Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden. Wdg.-Ger. ― Um das Programm Wdg.-Ger. zu nutzen, stellen Sie Abspielen mit MagicInfo System ein. Sie können unterschiedliche Inhalte wie beispielsweise Sender mit zugewiesenen Zeitplänen, Vorlagen oder Dateien wiedergeben.
  • Seite 45: Genehmigen Eines Angeschlossenes Geräts Auf Dem Server

    Genehmigen eines angeschlossenes Geräts auf dem Wählen Sie aus der oberen Menüleiste Device aus. Server Genehmigen des Lite Servers • Stellen Sie MagicInfo-Modus Lite ein unter Servernetzwerkeinstellungen. Lite Sie können den Server genehmigen und gleich verwenden. ― Konfigurieren Sie vor der Gerätefreigabe zunächst die Server‑Netzwerkeinstellungen. Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben.
  • Seite 46: Einstellen Der Aktuellen Uhrzeit

    Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen. Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er heruntergeladen wurde. ― Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im <MagicInfo Lite Server‑ Benutzerhandbuch>.
  • Seite 47 Genehmigen des Premium Servers Wählen Sie aus der oberen Menüleiste Device aus. MagicInfo-Modus Premium ein unter Servernetzwerkeinstellungen. • Stellen Sie Sie können den Premium Server genehmigen und gleich verwenden. ― Konfigurieren Sie vor der Gerätefreigabe zunächst die Server‑Netzwerkeinstellungen. Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben. Premium Wählen Sie aus den Menüs auf der linken Seite aus.
  • Seite 48 Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen. Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er heruntergeladen wurde. ― Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im <MagicInfo Premium Server‑ Benutzerhandbuch>.
  • Seite 49: Netzwerkkanal

    Netzwerkkanal Gerät : Alle Inhalt : Alle Sortieren nach : Dateiname Optionen Wdg.‑Ger. 1 / 9 Element(e) Suchen Sie Inhalte, die auf dem ausgewählten Gerät gespeichert sind, und geben Sie diese wieder. Geben Sie Inhalte, Vorlagen und konfigurierte Programmpläne vom Server wieder. •...
  • Seite 50: Veröffentlichter Kanal

    Veröffentlichter Kanal Sie können auf einem USB‑Gerät gespeicherten Inhalt laut Zeitplan wiedergeben. ― Die Funktion Veröffentlichter Kanal wird nur angezeigt, wenn ein USB‑Gerät mit Vorlagen angeschlossen wird. ― Wenn Sie die Wiedergabe von Inhalten pro Kanal planen, können Sie Material Ihrer Wahl entsprechend dem Zeitplan wiedergeben.
  • Seite 51: Auf Der Wdg.-Ger.-Seite Verfügbare Funktionen

    Auf der Wdg.-Ger.-Seite verfügbare Funktionen Die Wdg.-Ger.‑Listenseite bietet die folgenden Funktionen. Gerät • Intern Wählen Sie oder für die Suche nach der gewünschten Medienliste. Alle Intern Inhalt • Wählen Sie einen Inhaltstyp als Suchkriterium für die gewünschte Inhaltsliste. Alle Video Bild Flash Office...
  • Seite 52: Wdg.-Ger.-Seite Menü Einstell

    Wdg.-Ger.-Seite Menü Einstell. Seitenverhältnis Stellen Sie Seitenverhältnis Original oder Voll ein. Einstell. Voll Original • ― Diese Funktion ist nur für Video‑, Bild‑, PDF‑ und Office‑Dateien verfügbar. Einstell. Anzeigedauer Stellen Sie ein, ob der Inhalt im originalen Seitenverhältnis oder in voller Stellen Sie die Anzeigedauer für jede Seite einer Diashow ein.
  • Seite 53: Wenn Inhalt Ausgeführt Wird

    Wenn Inhalt ausgeführt wird Drücken Sie die Taste INFO auf der Fernbedienung. • Typ: Typ des gerade wiedergegebenen Kanals ― Nur anwendbar während der Wiedergabe von Netzwerkkanal Lokaler Sender. Anzeigen der Details des Inhalts, der ausgeführt • Kanal-Nummer: Zugeordnete Nummer des gerade wiedergegebenen Kanals wird ―...
  • Seite 54: Ändern Der Einstellungen Des Inhalts, Der Ausgeführt Wird

    Ändern der Einstellungen des Inhalts, der ausgeführt Drücken Sie die Taste TOOLS auf der Fernbedienung während einer Wiedergabe, um Einstellungen wie Bildmodus Tonmodus zu konfigurieren. wird W.-Liste • Anzeige einer Liste mit Inhalten, die gerade wiedergegeben werden. Musik • Einstellen der Hintergrundmusik für den gerade wiedergegebenen Inhalt. Bildmodus •...
  • Seite 55: Mit Wdg.-Ger. Kompatible Dateiformate

    Mit Wdg.-Ger. kompatible Dateiformate Vorlagendateien und LFD (.lfd)-Dateien • Die unterstützten Dateisysteme sind FAT32 und NTFS. Einschränkungen • Eine Datei mit einer vertikalen und horizontalen Auflösung, die größer als die maximale • Stellen Sie sicher, dass im Intern/USB‑Speicher ein verteilter Ordner (Inhalt/Zeitpläne) vorhanden Auflösung ist, kann nicht wiedergegeben werden.
  • Seite 56: Video-Codec

    Inhalt Dateierweiterung Container Video-Codec Auflösung Framerate Bitrate Audio-Codec (fps) (Mbps) *.avi DivX 3.11 / 4.x / 5.x / 6.x 1920 x 1080 6~30 *.mkv LPCM *.asf MPEG4 SP/ASP *.wmv HE-AAC *.mp4 *.mov H.264 BP/MP/HP *.3gp MPEG(MP3) *.vro DTS Core Motion JPEG *.mpg G.711 (ALaw, μ-Law) *.mpeg...
  • Seite 57 Video Audio Grafik • 3D‑Video wird nicht unterstützt. • Audioinhalte mit einer Bitrate oder Framerate, • Kompatibles Grafikdateiformat: Jpeg die größer als die in der Tabelle oben • Inhalte mit einer Auflösung, die höher als die • Unterstützte maximale Auflösung: 15.360 x aufgeführte Rate ist, können zu digitalen in der Tabelle oben aufgeführte Auflösung ist, 8.640...
  • Seite 58 Flash Power Point • Kompatibel mit Flash 10.1 • Kompatible Textdateiformate: • Kompatible Textdateiformate: • Flash‑Animation - Erweiterung: ppt, pptx - Erweiterung: pdf - Version: Office 97 ~ Office 2007 - Kompatibles Dateiformat: SWF • Nicht unterstützte Funktionen • Nicht unterstützte Funktionen - Inhalte mit weniger als 1 Pixel werden nicht •...
  • Seite 59: Vorlagendateien

    WORD Vorlagendateien • Kompatible Textdateiformate: • Erstellung/Bearbeitung/Wiedergabe ist nur in • Unterstützt in Netzwerkkanal Lokaler Vorlage Sender verfügbar. - Erweiterung: .doc, .docx - Version: Office 97 ~ Office 2007 • Kompatible Textdateiformate: - Erweiterung: .lfd • Nicht unterstützte Funktionen - Seitenhintergrundeffekt - Einige Absatzstile - Word Art - Ausrichten...
  • Seite 60: Mit Videowall Kompatible Dateiformate

    Mit Videowall kompatible Dateiformate ― Weitere Informationen finden Sie im <MagicInfo Server‑Benutzerhandbuch>. Video Grafik • 3D‑Video wird nicht unterstützt. • Kompatibles Grafikdateiformat: jpeg, bmp, png • Inhalte mit einer Auflösung, die höher als die in der Tabelle oben aufgeführte • Unterstützte maximale Auflösung: 15.360 x 8.640 Auflösung ist, werden nicht unterstützt.
  • Seite 61: Einschränkungen

    Einschränkungen • Pro Client kann nur eine Videodatei (Video) wiedergegeben werden. ― Auf den Anzeigen einer Videowand können unterschiedliche Inhaltsdateien wiedergegeben werden. Auf einer einzelnen Anzeige einer Videowand können nicht zwei Videodateien (Video) wiedergegeben werden. Verfügbar Nicht verfügbar Verfügbar...
  • Seite 62: Zeitplan

    Zeitplan Auf der Zeitplan-Seite verfügbare Funktionen Die Zeitplan‑Seite bietet die folgenden Funktionen. HOME → Zeitplan → ENTER E • - Lokal: Hinzufügen oder Bearbeiten von Programmplänen. - Netzwerk: Anzeige des auf dem Server konfigurierten Netzwerkprogrammplans. Zeitplan Typ : Lokal Gerät : Intern Optionen Gerät •...
  • Seite 63: Konfigurieren Von Kanalprogrammplänen

    Konfigurieren von Kanalprogrammplänen Wiedergeben von Medieninhalten, wie z. B. Videos, Fotos und Musik zu einem gewünschten Zeitpunkt. Wählen Sie einen Kanal für die Konfiguration aus. Wählen Sie Video‑, Musik und Fotoinhalte, die Sie dem Kanalprogrammplan hinzufügen möchten. Zeit angehalten) Stellen Sie die Zeit für die Wiedergabe des Programmplans ein. (Startzeit Sie können den Namen des Kanalprogramms ändern und dann einen Zielordner zum Speichern wählen.
  • Seite 64: Vorlage

    Vorlage Auf der Vorlage-Seite verfügbare Funktionen Erstellen Sie einzigartige Inhalte mit Vorlagen. Inhalt lässt sich ganz leicht erstellen. Ändern Sie einfach Bilder und Text in einer Vorlage. HOME → Vorlage → ENTER E Sortieren Sie die Vorlagenliste anhand der folgenden Kriterien. Markt •...
  • Seite 65 Einfügen von Inhalten wie Videos, Fotos und PDF-Dateien Erstellen Sie eine Vorlage durch Einfügen von Text‑, Video‑, Foto‑ oder PDF‑Dateien. Eingabe von Text Vorlage In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten. Bearb. Element/e ausgew. Vorlage [TR]Drücken Sie die Lautstärketaste auf der Fernbedienung, um die Schriftgröße zu ändern.
  • Seite 66: Vorlagenname

    Vorschau Konfigurieren Sie Vorlagenname und Speicherung. Speichern Dauer 23:59:59 Vorlagenname Vorlage Vorlagenvorschau läuft. Sie wird nach 20 Speicherung Intern Sekunden ausgeblendet. Speichern Abbrechen New town interior design Drücken Sie die Schaltfläche Speichern, um das Erstellen des Inhalts zu beenden. Sustainble evolution unfolods tomorrw’s design Vorschau auf die erstellte Vorlage mit der Funktion Vorschau.
  • Seite 67: Produkt Klonen

    Produkt klonen Sie können die Geräteeinstellungen auf ein USB‑Gerät exportieren oder die Einstellungen von einem USB‑Gerät laden. Dies ist nützlich, wenn Sie die gleichen Einstellungen für mehrere Geräte verwenden möchten. Ohne Duplikatdatei auf USB HOME → Produkt klonen → ENTER E Verbinden Sie das USB‑Gerät mit einem USB‑Anschluss.
  • Seite 68: Id-Einstellungen

    ID-Einstellungen Weisen Sie dem Einstellungssatz eine ID zu. Drücken Sie die Taste u/d, um einen Zahlenwert zu wählen, und drücken Sie dann E. HOME → ID-Einstellungen → ENTER E Geräte-ID Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. (Bereich: 0~224) ID‑Einstellungen ―...
  • Seite 69: Bildschirmschoner

    Bildschirmschoner Bildschirmschoner aktivieren oder deaktivieren. Wenn Bildschirmschoner aktiviert ist, dreht sich die Bildschirmanzeige alle 30 Minuten, um Einbrennen zu verhindern. • → → ENTER E HOME Bildschirmschoner Bildschirmschoner - Das angezeigte Bild kann je nach Modell unterschiedlich sein. Netzwerkstatus Prüfung der aktuellen Netzwerk‑ und Internetverbindung. →...
  • Seite 70: Videowand

    Videowand Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden. Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen. Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC‑Hilfe oder im MagicInfo‑Benutzerhandbuch. Die HOME →...
  • Seite 71 Format Sie können wählen, wie Bilder im Videowanddisplay angezeigt werden sollen. • Vollbild: Vollbildanzeige der Bilder ohne Rand. • Natürlich: Anzeige der Bilder mit ursprünglichem Seitenverhältnis ohne Formatvergrößerung oder ‑verkleinerung. ― Die Option Format ist nur aktiviert, wenn Videowand eingestellt ist.
  • Seite 72: Automatisch Ein/Aus

    Automatisch Ein/Aus ― Sie müssen die Zeit einstellen einstellen, bevor Sie diese Funktion verwenden können. Autom. Ein HOME → Automatisch Ein/Aus → ENTER E Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet. Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.
  • Seite 73: Autom. Aus

    Autom. Aus Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 Autom. • Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Mo - Sa - So Oder Manuell aus. Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom.
  • Seite 74: Ticker

    Ticker Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem Bildschirm an. • HOME → Ticker → ENTER E • Meldung: Geben Sie eine Nachricht ein, die auf dem Bildschirm angezeigt werden soll. •...
  • Seite 75: Url Startprogramm

    URL Startprogramm Weitere Informationen zur Verwendung der Funktion URL Startprogramm erhalten Sie bei dem Händler, bei dem das Gerät gekauft wurde. ― Um das Programm URL Startprogramm zu nutzen, stellen Sie Abspielen mit URL Startprogramm System ein. HOME → URL Startprogramm →...
  • Seite 76: Kapitel 06 Bildschirmanpassung

    - Um den Kalibriert‑Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren. · Farbton (G/R) - Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen. - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 77: Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

    Hintergrundbel. / Kontrast / Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität. Bildmodus Bildmodus Einstellungen Anpassbare Optionen Helligkeit / Schärfe / Farbe / Video/Bild Hintergrundbel. Kontrast Helligkeit Farbton (G/R) Geschäft & Kaufhaus, Büro & Schule, Schärfe Farbe Farbton (G/R) Terminal &...
  • Seite 78: Farbtemperatur

    Farbtemperatur Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 2800K‑16000K) ― Verfügbar, wenn Farbton aktiviert (Aus) ist. ― Wenn Bildmodus Kalibriert eingestellt ist, ist Farbtemperatur deaktiviert. MENU m → Bild → Farbtemperatur → ENTER E Bild Farbtemperatur 10000K - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 79: Weißabgleich

    Weißabgleich 2 Punkte Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten. MENU m → Bild → Weißabgleich → ENTER E R-Offset G-Offset / B-Offset: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an. • R-Gain G-Gain / B-Gain: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.
  • Seite 80: Gamma

    Helligkeit, Farbe, Gamma und Einheitlichkeit auf die Modi Information und Advertisement angewendet werden sollen. Nicht anw. Anwenden • MENU m → → → ENTER E ― Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen. Bild Kalibrierungswert ― Wenn Bildmodus Kalibriert eingestellt ist, ist Kalibrierungswert deaktiviert.
  • Seite 81: Erweiterte Einstellungen

    Erweiterte Einstellungen Bildmodus Bildmodus Anpassbare Optionen Einstellungen Geschäft & Kaufhaus, Video/Bild Optimalkontrast Schwarzton Hautton MENU m → Bild → Erweiterte Einstellungen → ENTER E Büro & Schule, Videowand Nur RGB-Modus Farbraum Text Optimalkontrast Schwarzton Erweiterte Einstellungen Terminal & Station Video/Bild Optimalkontrast Schwarzton Hautton...
  • Seite 82: Optimalkontrast

    Optimalkontrast Erweiterte Einstellungen Stellen Sie den Bildschirmkontrast ein. Optimalkontrast Hoch Gering Mittel Hoch • Schwarzton Max. dunkel Schwarzton Hautton Wählen Sie den Schwarzwert für die Anpassung der Bildschirmtiefe aus. Nur RGB-Modus Dunkel Dunkler Max. dunkel • Farbraum Nativ Hautton Bewegungsbel. Verstärkt den rosa Hautton.
  • Seite 83: Bildoptionen

    Bildoptionen Bildmodus Bildmodus Einstellungen Anpassbare Optionen Geschäft & Kaufhaus, Video/Bild Farbton Digital Clean View MPEG- Büro & Schule, Rauschfilter Filmmodus HDMI-Schwarzp. MENU m → → → ENTER E Bild Bildoptionen Terminal & Station, Videowand Dynam. Hintergrundbel. Text Farbton HDMI-Schwarzp. Dynam. Bildoptionen Hintergrundbel.
  • Seite 84: Farbton

    Farbton Bildoptionen Bildmodus Text Wenn eingestellt ist Farbton Kalt Standard Warm • Bildmodus Video/Bild Wenn eingestellt ist Digital Clean View Kalt Standard Warm1 Warm2 • MPEG-Rauschfilter ― Wenn Bildmodus Kalibriert eingestellt ist, ist Farbton deaktiviert. ― Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Geräts HDMI-Schwarzp.
  • Seite 85: Hdmi-Schwarzp

    HDMI-Schwarzp. Bildoptionen Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen. Farbton Gering Normal • ― Verfügbar nur im HDMI‑Modus (AV‑Timing: 480p, 576p, 720p, 1080i, 1080p). Digital Clean View MPEG-Rauschfilter Filmmodus HDMI-Schwarzp. Normal Dieser Modus eignet sich zum Betrachten von Filmen. Stellt das Gerät so ein, dass es Videosignale von allen Quellen automatisch erkennt und verarbeitet und das Bild in optimaler Filmmodus Qualität anzeigt.
  • Seite 86: Bildformat

    Bildformat Wählen Sie Größe und Seitenverhältnis des auf dem Bildschirm angezeigten Bildes aus. Bildformat MENU m → Bild → Bildformat → ENTER E ― Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt. • 16:9: Stellt das Bildformat auf 16:9 ‑Breitbildmodus ein.
  • Seite 87: Position

    Position Stellt die Position des Bildes ein. Position ist nur verfügbar, wenn Bildformat auf Zoom1, Zoom2, Breitenanpass., Bildanpassung oder Benutzerdef. eingestellt ist. ― Gehen Sie folgendermaßen vor, um die Funktion Position nach Auswahl von Zoom1, Zoom2, Breitenanpass., Bildanpassung Benutzerdef. oder zu verwenden: Bildformat Drücken Sie die Taste d, um...
  • Seite 88: Bild Aus

    Bild aus Durch Auswahl von Bild aus wird der Bildschirm ausgeschaltet. Die Tonausgabe wird nicht deaktiviert. Drücken Sie zum Einschalten des Bildschirms eine beliebige Taste mit Ausnahme der Lautstärketaste. MENU m → Bild → Bild aus → ENTER E Bild Bild aus - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 89: Kapitel 07 Bildschirmanzeige

    Kapitel 07 Bildschirmanzeige Anzeigeausrichtung Ausrichtung des Bildschirmmenüs Konfigurieren Sie das Bildschirmmenü: MENU m → Bildschirmanzeige → Anzeigeausrichtung → ENTER E • Querformat: Zeigt das Menü im Querformat an (Standard). • Hochformat: Zeigt das Menü im Hochformat auf der rechten Bildschirmseite an. Bildschirmanzeige Ausrichtung der Quellinhalte Anzeigeausrichtung...
  • Seite 90: Bildschirmschoner

    Bildschirmschoner Autom. Schutzzeit Wenn eine festgelegte Zeitdauer lang ein Standbild angezeigt wird, aktiviert das Gerät den Bildschirmschoner, um ein Einbrennen des Bildes zu vermeiden. MENU m → Bildschirmanzeige → Bildschirmschoner → ENTER E 2 Std. 4 Std. 8 Std. 10 Std. •...
  • Seite 91 Timer Einbrennschutz Einbrennschutz Sie können den Timer für einstellen. Pixel-Shift Die Einbrennschutz‑Funktion stoppt automatisch nach einer festgelegten Zeitdauer. Timer Timer Sofort darstellen Wiederh.: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern zu festgelegten Intervallen (Zeitraum) Seite grau Intervall: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern für einen festgelegten Zeitraum an (von Startzeit...
  • Seite 92: Meldungsanzeige

    Sofort darstellen Einbrennschutz Wählen Sie den Bildschirmschoner aus, der sofort aktiviert werden soll. Pixel-Shift Pixel Rollender Balken Bildschirm ausblenden • Timer Seite grau Sofort darstellen Passen Sie die Helligkeit der weißen Ränder an den Seiten an, wenn für den Bildschirm das Seitenverhältnis 4:3 festgelegt ist, um den Bildschirm zu schonen.
  • Seite 93: Menütransparenz

    Menütransparenz Passen Sie die Transparenz des Menüs an. Hoch Mittel Gering • MENU m → Bildschirmanzeige → Menütransparenz → ENTER E Bildschirmanzeige Menütransparenz Mittel - Das angezeigte Bild kann je nach Modell unterschiedlich sein. Menüsprache Hiermit können Sie die Menüsprache festlegen. ―...
  • Seite 94: Bildschirmanzeige Zurücksetzen

    Bildschirmanzeige zurücksetzen Mit dieser Option werden die unter Bildschirmanzeige konfigurierten Werte auf die werkseitigen Standardwerte zurückgesetzt. MENU m → Bildschirmanzeige → Bildschirmanzeige zurücksetzen → ENTER E Bildschirmanzeige Bildschirmanzeige zurücksetzen - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 95: Kapitel 08 Anpassen Des Tons

    Kapitel 08 Anpassen des Tons Konfigurieren Sie die Toneinstellungen ( ) für das Gerät. Tonmodus Wählen Sie einen Tonmodus aus, der Ihrem persönlichen Geschmack entspricht: • Standard: Wählt den normalen Tonmodus aus. • Musik: Gibt Musik den Vorrang vor Stimmen. MENU m →...
  • Seite 96: Soundeffekt

    Soundeffekt Konfigurieren Sie Ihren bevorzugten Soundeffekt zur Ausgabe von Tönen: ― Nur verfügbar, wenn Tonmodus Standard eingestellt ist. MENU m → → Soundeffekt → ENTER E Dialog Clarity Soundeffekt Diese Funktion ermöglicht es Ihnen, die Intensität von Stimmen vor Hintergrundmusik oder Soundeffekten so zu verstärken, dass Gespräche deutlicher zu verstehen sind.
  • Seite 97: Ton Zurücks

    Ton zurücks. Das angezeigte Bild kann je nach Modell unterschiedlich sein. Setzt alle Toneinstellungen auf die Werkseinstellungen zurück. MENU m → → Ton zurücks. → ENTER E Ton zurücks. - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 98: Kapitel 09 Netzwerk

    Kapitel 09 Netzwerk Netzwerkstatus Netzwerkeinstellungen MENU m → Netzwerk → Netzwerkstatus → ENTER E MENU m → Netzwerk → Netzwerkeinstellungen → ENTER E Sie können den aktuellen Netzwerk‑ und Internetverbindungsstatus überprüfen. Konfigurieren Sie Netzwerkeinstellungen zur Verwendung von verschiedenen Smart‑Hub‑Funktionen wie z.
  • Seite 99: Netzwerkeinstellungen (Kabelgebunden)

    Netzwerkeinstellungen (kabelgebunden) • Je nachdem, wie Ihr Netzwerk konfiguriert ist, können Sie das Gerät auch mit Ihrem LAN verbinden, indem Sie den LAN‑Port auf der Rückseite des Geräts mithilfe eines LAN‑Kabels direkt mit einer Netzwerkdose verbinden Verbinden mit einem kabelgebundenen Netzwerk (LAN) (siehe Abbildung unten).
  • Seite 100: Automatisch Netzwerkeinstellungen (Kabelgebunden)

    Konfigurieren Sie die Netzwerkverbindung, um Internetdienste nutzen und Software‑Updates Klicken Sie im angezeigten Popup‑Menü auf „Status“. durchführen zu können. Klicken Sie im daraufhin angezeigten Dialogfeld auf die Registerkarte Support. Automatisch Netzwerkeinstellungen (kabelgebunden) Klicken Sie auf der Registerkarte Support auf die Schaltfläche Details. Die Netzwerkverbindungsei Zur Verbindung mit dem Netzwerk über ein LAN‑Kabel.
  • Seite 101: Netzwerkeinstellungen (Drahtlos)

    Netzwerkeinstellungen Drahtlos ein. LAN-Kabel Samsung empfiehlt die Verwendung von IEEE 802.11n. Wenn Sie ein Video über eine Die Netzwerk‑Funktion sucht nach verfügbaren drahtlosen Netzwerken. Abschließend wird eine Netzwerkverbindung wiedergeben, wird es möglicherweise nicht einwandfrei wiedergegeben. Liste der verfügbaren Netzwerke angezeigt.
  • Seite 102: Manuelle Netzwerkeinrichtung (Drahtlos)

    So konfigurieren Sie das Gerät manuell Bewegen Sie zum Abschluss den Cursor mit der Nach‑rechts‑Taste auf Fertig, und drücken Sie dann E. Der Netzwerkverbindungsbildschirm wird angezeigt und die Überprüfung beginnt. Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen Drahtlos ein. ― Es wird eine Verbindung mit dem Router hergestellt, doch kann nicht auf das Internet zugegriffen Die Netzwerk‑Funktion sucht nach verfügbaren drahtlosen Netzwerken.
  • Seite 103: Wps(Pbc)

    Wählen Sie zum Abschluss am unteren Rand der Seite, und drücken Sie dann E. Der Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt. Wenn die Verbindung überprüft wurde, wird die Meldung „Das Drahtlosnetzwerk und die Internetverbindung sind einger. und betriebsbereit." angezeigt. WPS(PBC) So konfigurieren Sie das Gerät mit WPS(PBC) Gehen Sie folgendermaßen vor, wenn Ihr Router eine WPS(PBC)‑Taste hat:...
  • Seite 104: Wi-Fi-Direkt

    Wi-Fi-Direkt MENU m → Netzwerk → Wi-Fi-Direkt → ENTER E Richten Sie diese Option ein, um das Gerät mit drahtlosen Mobilgeräten zu verbinden. Mit dieser Funktion können Sie drahtlose Mobilgeräte direkt ohne Router mit Ihrem Gerät verbinden. Um diese Funktion nutzen zu können, Wi-Fi-Direkt muss Ihr Mobilgerät von Befolgen Sie diese Schritte, um Ihr Mobilgerät über Wi-Fi-Direkt, mit Ihrem Gerät zu verbinden:...
  • Seite 105: Screen Mirroring

    Screen Mirroring Servernetzwerkeinstellungen MENU m → Netzwerk → Screen Mirroring → ENTER E MENU m → Netzwerk → Servernetzwerkeinstellungen → ENTER E Verbinden Sie ein Mobilgerät, das die Mirroring‑Funktion zum Gerät unterstützt. Bild und Ton vom Mit Server verbinden Mobilgerät können damit auf das Gerät ausgegeben werden. Mit Mirroring wird die Ausgabe von Bild und Ton eines Mobilgerätes auf ein externes Anzeigegerät bezeichnet.
  • Seite 106: Gerätename

    Gerätename MENU m → Netzwerk → Gerätename → ENTER E Wählen Sie einen Gerätenamen aus, oder geben Sie einen Gerätenamen ein. Dieser Name kann über das Netzwerk auf Netzwerk‑Fernbedienungen angezeigt werden.
  • Seite 107: Kapitel 10 System

    Kapitel 10 System Einstell. Ersteinrichtung (System) Nach dem erstmaligen Einschalten des Produkts müssen Sie Grundeinstellungen wie Sprache, Sender und Uhrzeit konfigurieren. MENU m → System → Einstell. → ENTER E Drücken Sie die Taste ― Geben Sie Ihre 4‑stellige PIN ein. Die Standard‑PIN ist „0‑0‑0‑0“. System Verwenden Sie die Funktion PIN ändern...
  • Seite 108 Abspielen mit Wählen Sie den für die Betriebsumgebung des Gerätes geeigneten Abspielmodus aus. ― Der Einstellungsschritt Abspielen mit wird nur angezeigt, wenn eine Verbindung mit dem Netzwerk besteht. Setup abgeschlossen Glückwunsch! Setup ist abgeschlossen und Sie können beginnen.
  • Seite 109: Zeit

    Zeit Sie können Zeit einstellen oder Sleep-Timer konfigurieren. Außerdem können Sie das Gerät mithilfe der Timer‑Funktion so einstellen, dass es zu einer angegebenen Zeit automatisch ein‑ oder ausgeschaltet wird. ― Drücken Sie zur Anzeige der aktuellen Zeit die Taste INFO. MENU m →...
  • Seite 110: Wechsel Der Automatischen Quelle

    Wechsel der automatischen Quelle Wenn Sie den Bildschirm einschalten und Wechsel der automatischen Quelle eingestellt ist, werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt verwendete Videosignalquelle nicht aktiv ist. MENU m → → → ENTER E System Wechsel der automatischen Quelle Wechsel der automatischen Quelle...
  • Seite 111: Netzsteuerung

    Netzsteuerung Auto. Einschalten Diese Funktion schaltet das Gerät ein, sobald es mit dem Netz verbunden ist. Die Ein/Aus‑Taste muss nicht betätigt werden. MENU m → System → Netzsteuerung → ENTER E • Max. Energiesparen Netzsteuerung Schaltet das Gerät ab, um den Energieverbrauch zu senken, nachdem der PC eine festgelegte Zeitdauer inaktiv war. Auto.
  • Seite 112: Ein-/Aus-Schalter

    Ein-/Aus-Schalter Netzsteuerung Die Ein/Aus‑Taste kann so konfiguriert werden, dass das Gerät mit ihr eingeschaltet oder ein‑ und ausgeschaltet wird. Auto. Einschalten einschalten: Mit der Ein/Aus‑Taste wird das Gerät nur eingeschaltet. • • Ein-/Ausschalten: Mit der Ein/Aus‑Taste wird das Gerät ein‑ und ausgeschaltet. Max.
  • Seite 113: Öko-Lösung

    Öko-Lösung Energiesparmod. Der Stromverbrauch kann durch Anpassen der Bildschirmhelligkeit gesenkt werden. MENU m → System → Öko-Lösung → ENTER E Gering Mittel Hoch • Programmierung für Bildschirmlampe Öko-Lösung Einstellung der Bildschirmhelligkeit. Bei aufsteigenden Werten bis 100 wird der Bildschirm heller. Energiesparmod.
  • Seite 114: Temperatursteuerung

    Temperatursteuerung Diese Funktion ermittelt die Temperatur im Innern des Geräts. Sie können den zulässigen Temperaturbereich festlegen. Die Standardtemperatur beträgt 77  C. Die empfohlene Betriebstemperatur des Geräts beträgt 75 bis 80  C (ausgehend von einer Umgebungstemperatur von 40  C). MENU m → System →...
  • Seite 115: Gerätemanager

    Gerätemanager Sie können Optionen für externe Eingabegeräte, die mit dem Gerät verbunden sind, konfigurieren. Tastatureinstell. MENU m → System → Gerätemanager → ENTER E Beim Anschluss einer Tastatur an das Gerät wird das Menü Tastatureinstell. angezeigt. Gerätemanager Tastaturauswahl Tastatureinstell. Wählen Sie aus den verfügbaren angeschlossenen Tastaturen die gewünschte Tastatur aus. ―...
  • Seite 116: Mauseinstellungen

    Mauseinstellungen Gerätemanager Beim Anschluss einer Maus an das Gerät wird das Menü Mauseinstellungen angezeigt. Tastatureinstell. Maus auswählen Mauseinstellungen Sie können Mausverbindungseinstellungen oder Optionen für angeschlossene Zeigegeräte konfigurieren. Zeigereinstellungen ― Bei mehreren angeschlossenen Zeigegeräten kann nur eine Maus verwendet werden. Mausoptionen ―...
  • Seite 117: Zeigereinstellungen

    Zeigereinstellungen Gerätemanager Sie können Größe, Geschwindigkeit und Form des Mauszeigers festlegen. Tastatureinstell. Zeigergröße Mauseinstellungen Legen Sie die Größe des Mauszeigers fest. Zeigereinstellungen Klein Mittel Groß Extragroß • Zeiger-Geschw. Legen Sie die Geschwindigkeit des Mauszeigers fest. Eine höhere Geschwindigkeit erhöht die Zeigerempfindlichkeit. - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 118: Abspielen Mit

    Abspielen mit Wählen Sie entsprechend der Einsatzumgebung des Gerätes den geeigneten Modus Abspielen mit. Je nach Einstellung kann der Startbildschirm variieren. MagicInfo URL Startprogramm • MENU m → System → Abspielen mit → ENTER E System Abspielen mit MagicInfo - Das angezeigte Bild kann je nach Modell unterschiedlich sein. PIN ändern ändern“...
  • Seite 119: Allgemein

    Sperrung von USB‑Speichergeräten, damit sie nicht automatisch erkannt werden. • BD Wise Wise‑Unterstützung. Wenn Liefert die optimale Bildqualität für DVD‑, Blu‑ray‑ und Home Theater‑Geräte von Samsung mit BD Wise aktiviert ist (Ein), wechselt der Bildmodus automatisch zur optimalen Auflösung. •...
  • Seite 120: Anynet+ (Hdmi-Cec)

    Anynet+ ist eine Funktion, mit der Sie alle angeschlossenen Samsung‑Geräte mit Anynet+‑Unterstützung über Ihre Samsung‑ BD Wise Gerätefernbedienung steuern können. Das Anynet+‑System kann nur mit Samsung‑Geräten mit der Anynet+‑Funktion verwendet werden. Überprüfen Sie, ob auf Ihrem Samsung‑Gerät ein Anynet+‑Logo vorhanden ist, um sicherzugehen, dass Ihr Anynet+ (HDMI-CEC) Gerät diese Funktion unterstützt.
  • Seite 121: Umschalten Zwischen Anynet+-Geräten

    Autom. Ausschalten Anynet+ (HDMI-CEC) Legt fest, dass Anynet+‑Geräte beim Ausschalten des Geräts automatisch ausgeschaltet werden (Aus). Anynet+ (HDMI-CEC) Nein • ― Wenn Autom. Ausschalten eingestellt ist, werden aktive externe Geräte zusammen mit dem Gerät ausgeschaltet. Autom. Ausschalten Nein ― Diese Option ist je nach Gerät möglicherweise nicht aktiviert. Gerätesuche Gerätesuche Umschalten zwischen Anynet+-Geräten...
  • Seite 122: Fehlerbehebung Für Anynet

    Fehlerbehebung für Anynet+ Problem Mögliche Lösung Anynet+ funktioniert nicht. • Prüfen Sie, ob das Gerät ein Anynet+‑Gerät ist. Das Anynet+‑System unterstützt nur Anynet+‑Geräte. • Prüfen Sie, ob das Netzkabel des Anynet+‑Geräts richtig angeschlossen ist. • Überprüfen Sie die Video‑/Audio/HDMI‑Kabel‑Verbindungen des Anynet+‑Geräts. •...
  • Seite 123 Problem Mögliche Lösung Das verbundene Gerät wird nicht • Prüfen Sie, ob das Gerät Anynet+‑Funktionen unterstützt. angezeigt. • Prüfen Sie, ob das HDMI‑Kabel ordnungsgemäß angeschlossen ist. • Prüfen Sie, ob Anynet+ (HDMI-CEC) im System‑Menü aktiviert (Ein) ist. • Suchen Sie erneut nach Anynet+‑Geräten. •...
  • Seite 124: Hdmi-Hotplug

    HDMI-Hotplug Allgemein Mit dieser Funktion wird die Einschaltverzögerung für ein externes DVI/HDMI‑Gerät aktiviert. Sicherheit • BD Wise DivX® Video On Demand Anynet+ (HDMI-CEC) Zeigt den Registrierungscode für das Gerät an. HDMI-Hotplug Wenn Sie eine Verbindung mit der DivXⓇ‑Website herstellen und sich mit diesem Code registrieren, können Sie die VOD‑ Registrierungsdatei herunterladen.
  • Seite 125: System Zurücksetzen

    System zurücksetzen Mit dieser Option werden die unter „System“ konfigurierten Werte auf die Werkseinstellungen zurückgesetzt. MENU m → System → System zurücksetzen → ENTER E System System zurücksetzen - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 126: Kapitel 11 Unterstützung

    Gerät installierte Softwareversion. Aktualisierung der Software auf die neueste Version. Automatisches Update Mit dieser Funktion wird das Gerät automatisch aktualisiert, wenn es gerade nicht verwendet wird. • Samsung kontaktieren MENU m → Unterstützung → Samsung kontaktieren → ENTER E Zeigen Sie diese Informationen an, wenn das Gerät nicht ordnungsgemäß...
  • Seite 127: Zu Startseite

    Zu Startseite Zu Startseite gibt eine Vielzahl von Inhalten von einem Speichergerät oder aus einem verbundenen Netzwerk wieder. Wdg.-Ger. Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden. Suchen oder Abspielen von Kanälen oder Inhalten, die auf Geräten gespeichert sind. MENU m →...
  • Seite 128: Bildschirmschoner

    Bildschirmschoner Bildschirmschoner aktivieren oder deaktivieren. Wenn Bildschirmschoner aktiviert ist, dreht sich die Bildschirmanzeige alle 30 Minuten, um Einbrennen zu verhindern. Netzwerkstatus Prüfung der aktuellen Netzwerk‑ und Internetverbindung. Videowand Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden. Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen.
  • Seite 129: Alle Zurücksetzen

    Alle zurücksetzen Mit dieser Option werden alle aktuellen Einstellungen für ein Anzeigegerät auf die werkseitigen Standardwerte zurückgesetzt. MENU m → Unterstützung → Alle zurücksetzen → ENTER E Unterstützung Alle zurücksetzen - Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 130: Kapitel 12 Wiedergabe Von Fotos, Videos Und Musik (Medienwiedergabe)

    • Führen Sie vor dem Anschließen eines USB‑Geräts an Ihr Gerät eine Datensicherung durch, um Beschädigung oder Verlust der Daten zu vermeiden. Samsung Electronics ist nicht haftbar für Schäden oder Datenverlust. • Entfernen Sie ein USB‑Gerät nicht, solange Daten geladen werden.
  • Seite 131: Mit Der Medienwiedergabe Kompatible Medien

    Mit der Medienwiedergabe kompatible Medien • Einige USB‑Digitalkameras, Smartphones und Audiogeräte sind eventuell nicht mit diesem Gerät kompatibel. • Die Medienwiedergabe ist nur mit USB MSC‑Geräten kompatibel. • MSC‑Geräte bezeichnen Massenspeicher zur Übertragung von Daten. Beispiele für MSC‑Geräte sind USB‑Sticks, Flashcard‑Reader und USB‑Festplatten. (USB‑Hubs werden nicht unterstützt.) Diese MSC‑Geräte müssen direkt über einen USB‑Anschluss am Gerät angeschlossen werden.
  • Seite 132: Verwenden Eines Usb-Geräts

    Verwenden eines USB-Geräts Anschließen eines USB-Geräts Schalten Sie Ihr Gerät ein. Schließen Sie ein USB‑Gerät mit Foto‑, Musik‑ und/oder Filmdateien am USB‑Port auf der Rückseite oder Seite des Geräts an. Die Wdg.-Ger.‑Seite wird automatisch geöffnet, sobald ein USB‑Gerät mit dem Gerät verbunden wird. ―...
  • Seite 133: Wiedergabe Von Medieninhalten Von Einem Pc/Mobilgerät

    Wiedergabe von Medieninhalten von einem PC/Mobilgerät Zulassen einer PC/Mobilgerät-Verbindung Sie können auf einem PC/Mobilgerät gespeicherte Fotos, Videos oder Musikdateien wiedergeben. Um Medieninhalte von einem PC oder Mobilgerät auf dem Produkt wiederzugeben, muss die Verbindung mit dem PC oder Mobilgerät zugelassen werden. ―...
  • Seite 134: Bei Verbindung Mit Einem Heimnetzwerk (Dlna)

    Sie können Inhalte eines mit dem Heimnetzwerk verbundenen Gerätes wiedergeben. ― Die Wiedergabe von Medieninhalten mit einem anderen als dem Samsung‑DLNA‑Server kann zu Kompatibilitätsproblemen führen. ― Die Wiedergabe von Medieninhalten, die auf einem PC oder Mobilgerät freigegeben sind, ist je nach Encodierung oder Dateiformat der Inhalte ggf. nicht möglich. Einige Funktionen sind möglicherweise nicht verfügbar.
  • Seite 135: Menüpunkte Auf Der Seite Mit Der Medieninhaltliste

    Menüpunkte auf der Seite mit der Medieninhaltliste Optionsname Wirkung Fotos Videos Musik Diashow Starten einer Diashow. ― Dieser Menüpunkt ist nicht verfügbar, wenn Sortieren nach Ordner eingestellt ist. Kodierung Wählen Sie eine Sprache für die Encodierung aus, wenn der Titel des Medieninhalts unleserlich ist.
  • Seite 136: Bei Der Wiedergabe Von Fotos Verfügbare Schaltflächen Und Funktionen

    Bei der Wiedergabe von Fotos verfügbare Schaltflächen und Funktionen Wenn Sie die Taste E oder TOOLS drücken, werden die folgenden Schaltflächen angezeigt. Mit der Taste RETURN werden die Schaltflächen wieder ausgeblendet. Pause Wiedergabe • Diashow starten oder stoppen. Mit einer Diashow können alle Fotos eines Ordners wiedergegeben werden. Zurück Weiter •...
  • Seite 137: Bei Der Wiedergabe Von Videos Verfügbare Schaltflächen Und Funktionen

    Bei der Wiedergabe von Videos Optionsname Wirkung verfügbare Schaltflächen und Szene auswählen Miniaturansichten: Zur Auswahl einer Szene und Wiedergabe des Videos aus der Szene. ― Miniaturansichten ist nicht verfügbar, wenn 1) die Miniaturansicht des Videos noch nicht Funktionen extrahiert ist, 2) das Video nur Audio enthält oder 3) die Spielzeit des Videos kürzer als 60 Sekunden ist.
  • Seite 138: Bei Der Wiedergabe Von Musik Verfügbare Schaltflächen Und Funktionen

    Bei der Wiedergabe von Musik verfügbare Schaltflächen und Funktionen Pause Wiedergabe • Musik anhalten oder wiedergeben. Rücklauf Schnellvorlauf • Schneller Musikvorlauf oder ‑rücklauf. Bis zu 3x schnellere Wiedergabe, bei Bedarf. Um die vorherige Musikdatei abzuspielen, wählen Sie zweimal ∂. Zurück Weiter •...
  • Seite 139: Unterstützte Dateiformate Für Untertitel Und Medienwiedergabe

    Unterstützte Dateiformate für Untertitel und Medienwiedergabe Untertitel Extern Intern • Zeitgesteuerter MPEG‑4‑Text (.ttxt) • Xsub Container: AVI • SAMI (.smi) • SubStation Alpha • SubRip (.srt) Container: MKV • SubViewer (.sub) • Advanced SubStation Alpha • Micro DVD (.sub oder .txt) Container: MKV •...
  • Seite 140: Unterstützte Musikdateiformate

    Unterstützte Musikdateiformate Dateierweiterung Codec Kommentare *.mp3 MPEG MPEG1 Audio Layer 3 *.m4a, *.mpa, *.aac, *.3ga MPEG4 *.flac FLAC FLAC Die Suchfunktion (Sprungfunktion) wird nicht unterstützt. Unterstützt bis zu 2 Kanäle Unterstützte Videoformate • Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist. •...
  • Seite 141: Auflösung Framerate Bitrate (Fps)

    Dateierweiterung Container Video-Codec Auflösung Framerate Bitrate Audio-Codec (fps) (Mbps) *.avi DivX 3.11 / 4.x / 5.x / 6.x 1920 x 1080 6~30 *.mkv LPCM *.asf ADMPCM MPEG4 SP/ASP *.wmv (IMA, MS) *.mp4 *.mov HE-AAC H.264 BP/MP/HP *.3gp *.vro Motion JPEG *.mpg MPEG(MP3) *.mpeg...
  • Seite 142: Kapitel 13 Handbuch Zur Fehlerbehebung

    Kapitel 13 Handbuch zur Fehlerbehebung Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter - Bevor Sie sich an das Samsung‑ Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn Testen des Geräts das Problem weiterhin besteht, wenden Sie sich an das Samsung‑...
  • Seite 143: Überprüfen Sie Folgenden Punkte

    Überprüfen Sie folgenden Punkte. Installationsproblem (PC-Modus) Der Bildschirm wird ständig ein- und ausgeschaltet. Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC. Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen. und den PC angeschlossen ist, sehen Sie an allen vier Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht.
  • Seite 144: Helligkeit

    Bildschirmproblem Das Bild ist verwackelt oder zittert. Überprüfen Sie, ob die Auflösung und Frequenz des PCs sowie der Grafikkarte auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann bei Bedarf die Bildschirmeinstellungen. Schlagen Sie dazu im Gerätemenü unter „Zusätzliche Informationen“ sowie der Tabelle der Auf dem Bildschirm bleiben Schatten oder Nachbilder Standardsignalmodi nach.
  • Seite 145 Linien (rot, grün oder blau) werden auf dem Bildschirm Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. Wenden Sie sich an ein Samsung‑Kundendienstzentrum, um das Problem zu beheben. angezeigt. Die Anzeige ist instabil und friert dann ein.
  • Seite 146: Probleme Mit Der Fernbedienung

    Tonproblem Aus den Lautsprechern kommen statische Geräusche. Überprüfen Sie die Kabelanschlüsse. Überprüfen Sie nach dem Anschluss eines Kabels die Signalstärke. Eine geringe Signalstärke kann verfälschte Töne verursachen. Man hört noch etwas, wenn die Lautstärke stumm Die Audioeinstellungen für die Hauptlautsprecher erfolgen getrennt von den internen Lautsprechern des Geräts.
  • Seite 147: Andere Probleme

    Andere Probleme Das Gerät riecht nach Kunststoff. Der Kunststoffgeruch ist normal und verschwindet im Laufe der Zeit. Audio oder Video fällt immer wieder aus. Überprüfen Sie die Kabelverbindungen. Wenn Sie ein sehr hartes oder dickes Kabel verwenden, kann die Wiedergabe von Audio‑ und Videodateien beeinträchtigt werden.
  • Seite 148: Faqs

    FAQs Frage Antwort Wie kann ich die Frequenz ändern? Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. • Windows XP: Wechseln Sie zu Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen → Erweitert → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.
  • Seite 149 Frage Antwort • Windows XP: Stellen Sie den Energiesparmodus unter Systemsteuerung → Wie stelle ich den Energiesparmodus ein? Darstellung und Designs → Anzeige → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein. • Windows ME/2000: Stellen Sie den Energiesparmodus unter Systemsteuerung → Anzeige → Bildschirmschonereinstellugen oder im BIOS SETUP des PCs ein.
  • Seite 150: Kapitel 14 Technische Daten

    Kapitel 14 Technische Daten Allgemein Größe Modellname DB10D Display Größe 10er‑Klasse (10,1 Zoll / 25 cm) Anzeigebereich 217 mm (B) x 135,6 mm (H) Abmessungen (B × H × T) 246,8 x 165,2 x 24,9 mm Anzeigebereich Gewicht 0,6 kg Stromversorgung AC 100 bis 240 VAC, 60 / 50 Hz ± 3 Hz Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land...
  • Seite 151 ― Dieses Gerät ist ein digitales Gerät der Klasse A. [Empfehlung] ‑ Nur EU • Hiermit erklärt Samsung Electronics, dass dieses Monitor zu allen wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Direktive 1999/5/EC konform ist. • Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com/displaysolutions. Wechseln Sie zu Support >...
  • Seite 152: Energiesparmodus

    Energiesparmodus Mit der Energiesparfunktion des Geräts wird der Stromverbrauch des Geräts gesenkt, indem der Bildschirm ausgeschaltet wird und die Farbe der Netz‑LED wechselt, wenn das Gerät über einen angegebenen Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten.
  • Seite 153: Voreingestellter Timing-Modi

    ― Überprüfen Sie die Frequenz, wenn Sie ein (an einen PC angeschlossenes) CDT‑Gerät gegen ein LCD‑Gerät austauschen. Wenn das LCD‑Gerät eine Frequenz von 85Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT‑Geräts auf 60Hz ein, bevor Sie das LCD‑Gerät anschließen. - Horizontalfrequenz Modellname DB10D Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Synchronisierung Horizontalfrequenz 30 –...
  • Seite 154 Auflösung Horizontalfrequenz Vertikalfrequenz Pixeltakt Synchronisationspolarität (kHz) (Hz) (MHz) (H/V) IBM, 720 x 400 31,469 70,087 28,322 ‑/+ MAC, 640 x 480 35,000 66,667 30,240 ‑/‑ MAC, 832 x 624 49,726 74,551 57,284 ‑/‑ MAC, 1152 x 870 68,681 75,062 100,000 ‑/‑...
  • Seite 155 Auflösung Horizontalfrequenz Vertikalfrequenz Pixeltakt Synchronisationspolarität (kHz) (Hz) (MHz) (H/V) VESA, 1280 x 1024 79,976 75,025 135,000 VESA, 1366 x 768 47,712 59,790 85,500 VESA, 1440 x 900 55,935 59,887 106,500 ‑/+ VESA, 1600 x 900 60,000 60,000 108,000 VESA, 1680 x 1050 65,290 59,954 146,250...
  • Seite 156: Kapitel 15 Anhang

    Fällen den Besuch eines Servicetechnikers in Rechnung. • Einwirkung von außen oder fallen lassen • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Kein Produktdefekt • Reparatur durch eine Person, die kein Techniker eines Outsourcing‑Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd.
  • Seite 157: Weee

    WEEE Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB‑Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
  • Seite 158: Optimale Bildqualität Und Vermeidung Des

    Optimale Bildqualität und Vermeidung des Black Matrix Farbfilter Gemeinsame Elektrode (ITO) Einbrennens von Nachbildern Optimale Bildqualität Quelle Entleeren • Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht. - Anzahl der Teilpixel für den jeweiligen Typ der Anzeige: 6.220.800 •...
  • Seite 159 Einbrennen von Nachbildern verhindern • Regelmäßiger Wechsel der Textfarbe - Verwenden Sie helle Farben von ähnlicher Helligkeit. ― Wenn Sie das Gerät nicht verwenden, können Sie es optimal schützen, indem Sie es ausschalten oder Intervall: Wechseln Sie alle 30 Minuten die Text‑ und Hintergrundfarbe den PC oder das System so einstellen, dass ein Bildschirmschoner verwendet wird.
  • Seite 160: Lizenz

    United States and other countries. Hinweis zur Open Source‑Lizenz Bei Verwendung einer Open Source‑Software, können die Open Source‑Lizenzen über das Gerätemenü bezogen werden. Der Open Source‑Lizenzhinweis ist in englischer Sprache gehalten. Informationen zur Open Source‑Lizenz erhalten Sie beim Samsung‑Kundendienst oder per E‑Mail an oss.request@samsung.com.
  • Seite 161: Terminologie

    Terminologie 480i/480p/720p/1080i/1080p____ Non-Interlace-Modus und Interlace- Vertikalfrequenz____ Auf dem Gerät Plug & Play____ Die Plug & Play‑ DVD (Digital Versatile Disc)____ Modus____ Im Non‑Interlace‑Modus Die oben genannten Abtastraten wird ein einziges Bild mehrere Male Funktion ermöglicht den automatischen Eine DVD ist ein Speichermedium stehen für die Anzahl der effektiven (progressiver Scan) wird eine horizontale pro Sekunde (wie bei einer flackernden...
