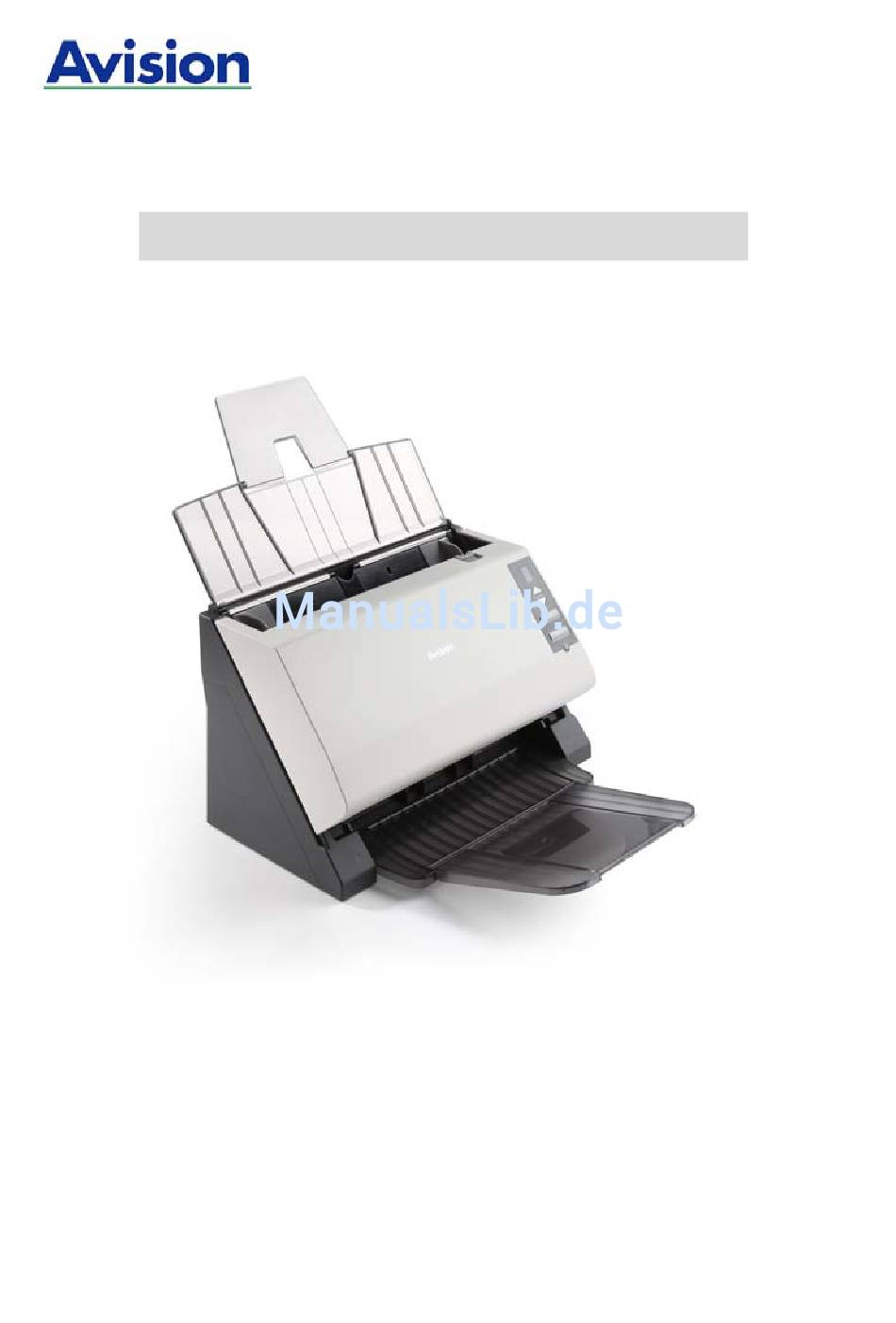

Seite 1

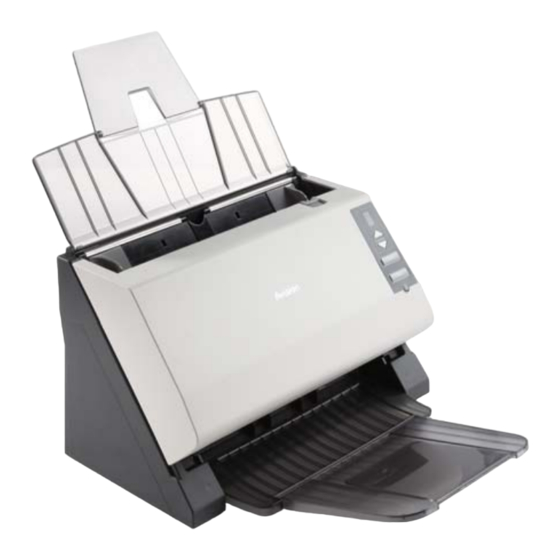

Kurz-Betriebsanleitung Regulatory model: FL-0912S Avision Inc.
Seite 2
Weise ohne die vorherige schriftliche Genehmigung von Avision Inc. verboten. Eingescannte Materialien unterliegen vielleicht dem Schutz durch Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die Verantwortung für den Umgang mit Scanvorlagen.
Seite 3
Kurz-Betriebsanleitung Der Hersteller kann für Fehler in diesem Handbuch, Unfall- oder Folgeschäden in Zusammenhang mit der Bereitstellung, Leistung oder Benutzung dieser Dokumentationsmaterialien nicht haftbar gemacht werden. FCC-Erklärung (Federal Communications Commission) Abschnitt 15 Nach Prüfung des Produkts wurde festgestellt, dass es entsprechend Abschnitt 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse A entspricht.
Seite 4
Informationen darüber, wo Sie alte Elektrogeräte zum recyceln abgeben können, erhalten Sie bei den örtlichen Behorden, Wertstoffhöfen oder dort, wo Sie das Gerät erworben haben. Als ein Partner von ENERGY STAR® hat Avision Inc. das Produkt für konform mit den Energierichtlinien ®...
Seite 5
Kurz-Betriebsanleitung System Voraussetzungen IBM kompatibel PC 586, Pentium oder höher Microsoft Windows 2000, Windows XP, Windows Vista, Windows 7 USB-Anschluss (Hi-Speed nur mit USB 2.0 Karte) Mindestens 100 MB freier Festplattenspeicherplatz (500 MB empfohlen). Mindestens 128 MB Systemspeicher (512 MB RAM empfohlen) Mindestens 1 GB RAM unter Windows Vista/7 CD-ROM Laufwerk...
Inhalt Einführung ..........1-1 Installation ..........2-1 Installieren der ADF-Papierzuführungsschachts 2-2 Installieren des ADF-Papierausgabeschachts..2-3 Das Gerät einschalten ........2-4 Treiberinstallation........2-5 Entriegeln des Scanners ....... 2-6 Der erste Scanvorgang ....... 3-1 Positionierung der Vorlage ......3-1 Prüfen der Scannerinstallation ....... 3-7 Ein Blick auf die Benutzeroberfläche ....3-11 Das Dialogfeld "Scanner-Eigenschaften"..
Seite 7
Kurz-Betriebsanleitung Verwenden der Tasten ....... 6-1 Installieren des Button Managers ....6-2 Vor dem Scannen die Tastenkonfiguration prüfen ............6-3 Mit einem Tastendruck scannen..... 6-5 Pflege des Scanner........7-1 Den ADF reinigen ......... 7-1 Reinigen des Glases ........7-3 Ersetzen des Unterlegblocks für den Papiereinzug ..........
Kurz-Betriebsanleitung 1. Einführung Dieser Scanner verfügt sowohl über einen integrierten Seiteneinzug auch einen Seiteneinzug, Vorderseite angebracht werden kann, so dass Sie schnell Ihre Papiervorlagen scannen und in ihre elektronischen Kopien umwandeln können. Lesen Sie bitte dieses Handbuch, bevor Sie den neuen Scanner installieren und in Betrieb nehmen.
Seite 9
Scanner Papierlade für automatischen Stapeleinzug Flachbett-Papierlade Papierführung für Ausweiskarten USB Kable Netzteil & Netzkabel...
Seite 10
Kurz-Betriebsanleitung Hinweis: Verwenden Sie nur das Netzteil, das mit dem Gerät geliefert wird HEG42-240200-7L (Hitron)/DA-48M24 (APD). Durch die Verwendung anderer Netzteile könnte das Gerät beschädigt werden. Sie könnten den Anspruch auf Garantieleistungen verlieren. Wir empfehlen Ihnen, die Verpackung des Gerätes aufzuheben, falls Sie den Scanner zur Reparatur zurückgeben müssen.
Kurz-Betriebsanleitung 2. Installation Allgemeine Hinweise Der Scanner darf nicht direktem Sonnenlicht ausgesetzt werden. Direktes Sonnenlicht oder starke Hitze können das Gerät beschädigen. Der Scanner darf nicht an einem feuchten oder staubigen Ort installiert werden. Schließen Sie den Scanner an eine geeignete Wechselstrom- steckdose.
Installieren der ADF-Papierzuführungsschachts Legen Sie die Karte mit der Oberseite nach oben so ein, dass die längere Kante parallel zum Papierzufuhrschlitz ist. Vergewissern Sie sich, dass die obere Kante der Karte zum Papierzufuhrschlitz zeigt. Richten Sie die Original auf der linken Seite des Papiers Zuführung.
Kurz-Betriebsanleitung Installieren des ADF-Papierausgabeschachts 1. Setzen Sie den linken Stift des ADF-Papierausgabeschachts in das linke Loch an der Vorderseite des Scanners. 2. Drücken Sie vorsichtig auf den Haken am Papierausgabeschacht, und führen Sie den rechten Stift wie abgebildet in das rechte Loch an der Vorderseite des Scanners.
2.3 Das Gerät einschalten Stecken Sie den kleinen Stecker des Netzteils in die Netzanschlussbuchse des Scanners. Stecken Sie den anderen Stecker in eine Steckdose. Drücken Sie auf den Ein/Aus-Schalter (Power) am vorderen Bedienfeld. Die Bereitschafts-LED beginnt zu blinken. Wenn der Scanner betriebsbereit ist, hört die Anzeige auf zu blinken und beginnt zu leuchten.
Kurz-Betriebsanleitung Treiberinstallation * Damit der Computer den USB-Scanner erkennen kann, muss zuerst der Scanner-Treiber installiert und dann der Scanner an den Computer angeschlossen werden. * Im Scannertreiber sind sowohl TWAIN- als auch WIA-Treiber enthalten. Wenn Sie mit Windows XP oder Windows Vista arbeiten, können Sie nach Abschluss der Installation des Scannertreibers über eine TWAIN- oder WIA- (Windows Image Acquisition) Benutzeroberfläche scannen.
Text auf der Installationszeichnung: Installieren des Scanner-Drivers: Damit der Computer mit dem Scanner kommunizieren kann, muss der Scanner-Treiber installiert werden. Nachdem Sie Button Manager installiert haben, klicken Sie auf Installieren des Scanner-Drivers (Scanner-Treiber installieren), um den Scanner- Treiber auf dem Computer zu installieren. Install Adobe Reader: Um die im PDF-Dateiformat vorliegenden Benutzerhandbücher des Scanners und von Button Manager öffnen zu können, benötigen Sie...
Seite 17
Kurz-Betriebsanleitung Der Computer zeigt die Mitteilung Neue Harware gefunden an. Wenn folgendes Fenster erscheint, klicken Sie bitte auf Fertigstellen. Bitte beachten: Wenn Sie den Scanner unter Windows XP deinstallieren möchten, vergewissern Sie sich, dass der Scanner angeschlossen ist.
Kurz-Betriebsanleitung 3. Der erste Scanvorgang Positionierung der Vorlage 3.1.1 HINWEIS ZUM GEBRAUCH DES BLATTEINZUGS Bevor Sie die ADF verwenden, vergewissern Sie sich bitte, dass Ihre Dokumente die folgenden Voraussetzungen erfüllen: • Das Format von Dokumenten kann von 3.5” x 2” (89 x 51 mm) bis 8.5”...
3.1.2 Die Vorlage in die Papierlade für den automatischen Stapeleinzug einlegen Die Seiten lockern Der Scanner ist für Standardpapiergrößen vorgesehen. Um Papierstaus bei der Stapelverarbeitung zu vermeiden, sollten Sie die Seiten Vorlage vor dem Einlegen etwas lockern. Die Vorlage einlegen Legen Sie die Vorlage mit der beschrifteten Seite nach unten Papierlade.
Kurz-Betriebsanleitung 3.1.3 Einlegen einer Karte in den Papierzufuhrschlitz Legen Sie zum Scannen einer einzigen Blattseite das Blatt mit der Oberseite nach oben so ein, dass die Vorderkante zum Papierzufuhrschlitz zeigt. Legen Sie zum Scannen beider Seiten eines Blatts das Blatt mit der ersten Seite nach oben so ein, dass die Vorderkante zum Papierzufuhrschlitz zeigt.
3.1.4 Einlegen von Karten und Dokumenten in den ADF- Papierzuführungsschacht 1. Wenn Sie Karten und Dokumente gleichzeitig scannen möchten, müssen Sie zunächst im Papierzuführungsschacht die Papierführung für die Karte installieren. 2. Setzen Sie die vier Stifte der Papierführung in die entsprechenden Löcher des Papierzuführungsschachts ein.
Seite 22
Kurz-Betriebsanleitung 3. Setzen Sie den Kartenstapel mit der bedruckten Seite nach unten zeigend längs parallel an die Papierführung an. 4. Legen Sie das Papier außerhalb der Papierführung für die Karten in den automatischen Papierzuführungsschacht ein. Richten Sie die Papierführungen aus, um die Vorlage zu zentrieren.
Seite 23
Hinweis: Es können bis zu 3 ID-Karten (mit einer Dicke von 0,8mm) und 20 Papierseiten mit 20 lbs gleichzeitig eingelegt und gescannt werden.
Kurz-Betriebsanleitung Prüfen der Scannerinstallation Um zu prüfen, ob der Scanner richtig installiert wurde, stellt Avision das sehr nützliche Tesptprogramm Avision Capture Tool zur Verfügung. Mit diesem Werkzeug können Sie einfache Scans ausführen und sich die aufgenommen Bilder ansehen. Zudem hilft es dabei, den Scan mit der angegebenen Geschwindigkeit auszuführen.
Seite 25
Wählen Sie den Treibertyp und das Scannermodell aus, und klicken Sie auf OK. Auf dem Bildschirm erscheint das Dialogfeld Capture Tool. Seite Tatsächliche anpassen Größe Dateiformat Dateipfad Scannen Einrichten Speichern Wählen Sie aus dem Listenfeld Dateiformat das gewünschte Dateiformat aus. (Die Standardeinstellung ist BMP, Sie können auch TIFF, GIF und JPEG auswählen.) Geben Sie in das Feld Dateipfad den gewünschten Ordner- und Dateinamen ein.
Seite 26
Kurz-Betriebsanleitung Bild- auswahl- feld Wählen Sie aus dem Bildauswahlfeld den für das gescannte Bild gewünschten Bildtyp aus. (Die Standardeinstellung ist S/W). Wenn Sie einen Duplex-Scanner haben, wählen Sie Front (Vorderseite) und Rear (Rückseite), um beide Seiten des Dokuments zu scannen. Klicken Sie auf OK, um das Dialogfeld Scannereigenschaften zu schließen.
Seite 27
) oder mit seiner tatsächlichen Größe (100%) ( anzeigen lassen. Die Schaltflächen finden Sie im rechten Bereich der Ansicht-Werkzeugleiste. 12. Klicken Sie auf die Taste Schließen oder aus dem Menü Datei die Option Beenden, um das Avision Capture Tool zu beenden. 3-10...
Kurz-Betriebsanleitung Ein Blick auf die Benutzeroberfläche 1. Register- Wahl: Bild, Kompression, Optionen Blindfarbenunterdrückung, Papier, Optionen, Einstellungen, Informationen. 2. Bildtyp Wählen Sie einen Bildtyp und die Seite des Dokuments, die Sie scannen wollen. 3. Helligkeit: Regeln Sie den Helligkeitswert zwischen – 100 und +100.
Kurz-Betriebsanleitung Das Dialogfeld "Scanner- Eigenschaften" Im Dialogfeld "Scanner-Eigenschaften" können Sie die Einstellungen des Scanners konfigurieren. Es besteht aus mehreren Registerkarten, die in diesem Kapitel im Einzelnen beschrieben werden. Das Dialogfeld "Scanner-Eigenschaften"...
Die Tasten im Dialogfeld "Scanner-Eigenschaften " Die Tasten im Dialogfeld "Scanner-Eigenschaften" Taste Beschreibung Standardwerte Wenn Sie auf die Taste Standardwerte klicken, werden in jeder Registerkarte jeweils die Standardeinstellungen angezeigt. Scannen Wenn Sie alle Scan-Einstellungen vorgenommen haben, klicken Sie auf die Taste Scannen, um den Scanvorgang zu starten.
Seite 31
Kurz-Betriebsanleitung In der folgenden Tabelle werden die Standardeinstellungen aufgeführt: Registerkarte Standardeinstellungen Bild Bild: S&W vorn Binarisierung: Dynamische Schwelle Auflösung: 200 dpi Umkehren: Schwarz auf Weiß Scanquelle: Automatischer Einzelblatteinzug Schwelle: Keine Helligkeit: Keine Kontrast: Kein Komprimierung Keine Farbunterdrückun Keine Papier Zuschneiden: Automatisch Automatische Ausrichtung: Ja Ausrichtung: Hochformat Overscan: 0,00...
Die Registerkarte "Bild" Auf der Registerkarte "Bild" können Sie die Vorderseite und/oder die Rückseite des Dokuments wählen, die Art des Bilds festlegen und verschiedene Grundeinstellungen für den Scanvorgang festlegen. Abgesehen von der Auflösung können Sie für die Vorderseite und die Rückseite unterschiedliche Scaneinstellungen festlegen.
Seite 33
Kurz-Betriebsanleitung 4.2.1 Das Auswahlfeld "Bild" Im Auswahlfeld Bild können Sie für die Vorder- und Rückseite des Dokuments einen Bildtyp wählen. Wenn Sie beide Seiten eines Farbdokuments scannen möchten, müssen Sie sowohl Farbe vorn und Farbe hinten wählen. Beachten Sie, dass die verfügbaren Optionen auch vom Scannertyp abhängen.
Seite 34
Beispiel 2: Scannen eines zweiseitigen Farbdokuments, eine Seite in schwarz-weiß (Blau unterdrücken: Schwelle: 10, Hintergrund: 79), die andere in Farbe Seiten-/ Bildauswahl Rückseite Vorderseite Vorder-/Rückseite Auto Farberkennung: Klicken Sie, um die Vorder- oder die Rückseite Ihres Farbdokuments im Farbbildmodus zu erkennen und zu scannen. Falls Ihr Dokument farbig ist, wird der Scanner das Dokument automatisch als Farbbild scannen.
Seite 35
Kurz-Betriebsanleitung Empfindlichkeit der automatischen Farberkennung Falls Ihr Dokument hauptsächlich Text (schwarz-weiß) enthält und kaum helle oder blasse Farben, die nicht als Bild erkannt werden sollen, damit die Datei nicht unnötig groß wird, kann der Empfindlichkeitswert durch Ziehen des Schiebereglers nach links reduziert werden.
4.2.2 Weitere Bildoptionen Binarisierun Bei diesem Vorgang werden Grauton- und Farbbilder in Zweitonbilder umgewandelt. Es gibt verschiedene Verfahren, um diese Umwandlung durchzuführen. Optionen: Dynamischer Schwellwert, Feste Verarbeitung, Raster 1 – 5, Fehlerdiffusion. Dynamische Schwelle: Wenn Sie die Dynamische Schwelle wählen, ermittelt der Scanner für jedes Dokument den optimalen Schwellenwert, bei dem die beste Bildqualität erzeugt werden kann.
Seite 37
Kurz-Betriebsanleitung Feste Verarbeitung: Diese Option wird für Schwarz-Weiß-Dokumente und andere Vorlagen mit hohen Kontrastwerten verwendet. Der Schwarz-Weiß-Übergang wird in einer einzelnen Stufe festgelegt. Die Schwelle ist über den gesamten Dichtebereich programmierbar. Bei der Festen Verarbeitung wird der Kontrast auf 0 eingestellt.
Seite 38
Fehlerdiffusionsbild Schwelle Mit dieser Funktion wird ein Grautonbild in ein Zweitonbild umgewandelt. Der Wert reicht von 0 bis 255. Ein niedriger Schwellenwert erzeugt ein helleres Bild und kann dazu verwendet werden, Hintergründe und schwach sichtbare, nicht benötigte Bilddaten zu unterdrücken. Ein hoher Schwellenwert erzeugt ein dunkleres Bild und kann dazu verwendet werden, um sehr blasse Bilder aufzuwerten.
Seite 39
Kurz-Betriebsanleitung Gray (Grau) Document Type (Dokumenttyp): Auswahl: Normal (Normal), Photo (Foto), Document (Dokument) Wenn Sie Gray (Grau) als Bildtyp Ihres gescannten Dokumentes auswählen, stehen Ihnen drei mögliche Dokumenttypen zur Verfügung. Auswahl: Normal (Normal), Photo (Foto), Document (Dokument). • Document (Dokument): Wählen Sie „Document“, wenn Ihr Original reinen Text oder eine Mischung aus Text und Grafik enthält - dies ist die optimale Einstellung für gebräuchliche geschäftliche Dokumente.
Seite 40
• Photo (Foto): Wählen Sie „Photo“, wenn Ihr Original Fotos enthält - so können Sie Fotos als lebendige Graustufenbilder reproduzieren. Wenn Sie die Option „Photo“ nutzen, können Sie Threshold (Schwellwert) und Contrast (Kontrast) anpassen. • Normal: Wenn Sie die Option „Normal“ nutzen, können Sie Threshold (Schwellwert), Brightness (Helligkeit) und Contrast (Kontrast) anpassen.
Seite 41
Kurz-Betriebsanleitung Normal Foto Dokument Schwellwert : 230) Foto Dokument Normal Schwellwert : 230) 4-13...
Seite 42
Hier können Sie die Helligkeit eines Helligkeit Dokuments einstellen. Je höher der Wert, um so heller das Bild. Verschieben Sie den Regler nach links oder rechts, um die Helligkeit zu erhöhen oder verringern. Der Bereich reicht von –100 bis +100. Hier wird der Unterschied zwischen der Kontrast hellsten und der dunkelsten Stelle eines...
Seite 43
Kurz-Betriebsanleitung Auflösung Bei einer gut eingestellten Auflösung wird ein Bild sehr detailliert gescannt. Die Auflösung wird in Punkten pro Zoll (dots per inch = dpi) angegeben. Bei einer hohen dpi-Zahl sind Auflösung und Bilddatei groß. Beachten Sie, dass sich die Scandauer bei größeren Auflösungen verlängert und auch die Dateigröße wächst.
Seite 44
Umkehren Mit dieser Funktion werden die Helligkeit und die Farben eines Bilds umgekehrt. Die Standardeinstellung ist Schwarz auf weißem Hintergrund. Bei "Umkehren" ist die Einstellung Weiß auf schwarzem Hintergrund. Bei Farbbildern wird jedes Pixel in seine Komplementärfarbe umbewandelt. Schwarz auf Weiß Weiß...
Seite 45
Kurz-Betriebsanleitung Scanquelle Auswahlmöglichkeiten: Automatischer Einzelblatteinzug: Zum Scannen mehrerer Seiten. Flachbett: Zum Scannen einzelner Seiten, z.B. Zeitungsausschnitte oder geknittertes Papier. Flachbett (Buch): Zum Scannen von Seiten aus einem Buch. Automatisch: Der Scanner stellt die Scanquelle automatisch ein. Wenn Sie die Option Automatisch einstellen und sich ein Dokument sowohl im automatischen Einzelblatteinzug (ADF) als auch auf dem Flachbett befindet, wählt der Scanner...
Seite 46
Farbangleichung Mit der Farbangleichungsfunktion werden akkurate Farben erzeugt. Bei dieser Option werden die Bilder mit den Standardeinstellungen (ICC-Profil) konfiguriert. Normal Nach der Farbangleichung Farbregulierung Regulierung der Farbqualität des Bilds, so dass sie nahezu der des Original-Bilds entspricht. Bei dieser Funktion regulieren Standardparameter die Farbeinstellung des Bilds.
Kurz-Betriebsanleitung 4.2.3 Scannen von Farbdokumenten Wenn Sie Farbdokumente scannen, sind die folgenden Optionen verfügbar: Helligkeit Kontrast Auflösung Umkehren 4.2.4 Scannen von Graustufendokumenten Wenn Sie Graustufendokumente scannen, sind die folgenden Optionen verfügbar: Helligkeit Kontrast Auflösung Umkehren 4.2.5 Scannen von Schwarz-Weiß-Dokumenten Wenn Sie Schwarz-Weiß-Dokumente scannen, sind die folgenden Optionen verfügbar: Binarisierung (Dynamische Schwelle) Auflösung...
4.2.6 Bearbeiten von Profilen Im Dialogfeld Scanner-Eigenschaften können Sie häufig verwendete Scan-Einstellungen ändern und in Profilen speichern. Diese Profile können geändert werden, indem Sie sie umbenennen oder löschen. So fügen Sie ein neues Profil hinzu 1. Legen Sie die Einstellungen fest. (Sie können z. B. die Auflösung, den Bildtyp, das Schneideverfahren oder die Scangröße ändern.) 2.
Seite 49
Kurz-Betriebsanleitung So laden Sie ein Profil Wählen Sie aus dem Dialogfeld Bild aus dem Listenfeld “Profile” ein Profil aus. Das entsprechende Profil wird sofort geladen und im Dialogfeld Scanner-Eigenschaften angezeigt. So löschen Sie ein Profil Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen.
Seite 50
So benennen Sie ein Profil um Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen. Wählen Sie aus dem Listenfeld das Profil aus, das umbenannt werden soll, und klicken Sie auf die Schaltfläche Umbenennen. Geben Sie den neuen Namen für das Profil ein. Wählen Sie zum Löschen die Option “Ja”...
Kurz-Betriebsanleitung Die Registerkarte "Komprimierung" Auf der Registerkarte "Komprimierung" können Sie die Komprimierung und den Komprimierungsgrad festlegen. Zweitonbilder werden normalerweise mit dem CCITT-Standard, auch Gruppe 4 (G4) genannt, komprimiert. Farb- und Graustufenbilder werden gewöhnlich mit der JPEG-Technologie komprimiert. Verschieben Sie den Regler JPEG-Qualität nach rechts oder links, um den Komprimierungsgrad zu erhöhen oder verringern.
Kurz-Betriebsanleitung Die Registerkarte "Farbunterdrückung" 4.4.1 Einstellen der Farbunterdrückung In der Registerkarte "Farbunterdrückung" können Sie entweder das Rot, Grün oder Blau aus dem gescannten Bild entfernen. Wenn Ihr Bild ein rotes Wasserzeichen oder einen roten Hintergrund hat, wählen Sie den Kanal R (Rot). Dadurch werden alle roten Wasserzeichen und Hintergrundfarben entfernt.
Seite 54
Farbentfernung (Color Dropout) Mit der Option “Benutzerdefiniert” (Custom) können Sie festlegen, welche Farbe Sie entfernen möchten. Geben Sie dazu den entsprechenden RGB-Farbwert (Rot, Grün oder Blau) ein. Toleranz (Tolerance): Legen Sie den zulässigen Farbbereich fest, der für die ausgewählte Farbe entfernt werden kann. Festgelegter Bereich (Specified range): 1 bis 100 Je größer der Wert ist, um so größer ist der Farbentfernungsbereich.
Kurz-Betriebsanleitung 4.4.2 Weitere Farbunterdrückungsoptionen Bei Erweiterte Verarbeitung gibt es zwei weitere Optionen, die Sie für das gescannte Bild einstellen können. Filterschwelle Mit diesem Wert wird die Farbe festgelegt, die unterdrückt werden soll. Bei einem geringen Wert wird ein größerer Anteil der ausgewählten Farbe unterdrückt, bei einem höheren Wert wird ein geringerer Anteil dieser Farbe unterdrückt.
Kurz-Betriebsanleitung Die Registerkarte "Papier" Auf der Registerkarte "Papier" können Sie Werte für die Bildausgabe festlegen (Zuschneiden, Scanbereich, OverScan, Mehrseiteneinzug-Erkennung). Das Dialogfeld "Papier" 4-29...
Seite 58
4.5.1 "Zuschneiden" Mit der Funktion "Zuschneiden" können Sie einen Teilbereich des zu scannenden Dokuments einlesen. Optionen: Automatisch, Transportgesichert, Erkennung des Seitenendes. Option Beschreibung Automatisch Hier wird das Zuschneidefenster automatisch den verschiedenen Dokumentgrößen angepasst. Verwenden Sie diese Option, wenn Sie eine größere Anzahl von Dokumenten unterschiedlicher Größe scannen möchten.
Seite 59
Kurz-Betriebsanleitung Automatische Mit dieser Option können Sie Dokumente verschiedener Formate wie Fotos, Mehrfachscan Ausweise oder Visitenkarten auf das Flachbett (wenn vorhanden) legen und dann in einem Scandurchlauf mehrere Scans dieser unterschiedlichen Bilder gleichzeitig erstellen. Hinweis: Damit alle Bilder richtig gescannt werden können, muss zwischen den Bildern ein Abstand von mindestens 12 mm (0,5”) freigelassen werden.
Seite 60
4.5.2 Weitere Einstelloptionen in der Registerkarte "Papier" Automatische Ausrichtung Mit dieser Option können Sie ein Dokument automatisch ausrichten. Hinweis: Wenn der Winkel zu groß ist, ist es möglich, dass ein Teil des Bilds abgeschnitten wird. Scanbereich Wählen Sie aus der Drop-down-Liste das gewünschte Papierformat aus.
Seite 61
Kurz-Betriebsanleitung Wählen Sie “ Unbekannte Länge ” , wenn Sie ein einseitiges Dokument mit unbekannter Länge haben. Wählen Sie “ Länge eingeben” , um die Länge und Breite der Dokumente oder die gewünschte Scangröße für die Dokumente einzugeben. Diese Funktion ist nützlich, wenn Sie mehrere Dokumente derselben Größe haben oder wenn die Dokumente mit derselben Scangröße gescannt werden sollen.
Seite 62
Hinweis: Wenn innerhalb der angegebenen Zeitbeschränkung ein Dokument in den Scanner eingelegt wird, beginnt der Scan-Vorgang automatisch. Falls Ihr Scanner über eine Flachbett-Option verfügt, und das Papier nach Ablauf der Zeitbeschränkung auf das Flachbett aufgelegt wird, müssen Sie in der TWAIN- Bedienoberfläche auf die Schaltfläche „Scannen“...
Kurz-Betriebsanleitung Mehrseiteneinzug-Erkennung Bei der Mehrseiteneinzug-Erkennung erkennt das Gerät, wenn beim Einzelblatteinzug mehrere Seiten überlappend in den Scanner eingezogen werden. Der Mehrseiteneinzug tritt gehäuft bei geklammerten Dokumenten, Kleberesten auf Seiten oder durch elektrostatische Ladung im Papier auf. Hinweis: Die Verfügbarkeit dieser Option hängt vom Scannertyp ab. 4-35...
Seite 64
Überlängenerkennung Bei der Überlängenerkennung können Sie die Länge der Dokumente vorgeben. Dieser Wert gibt die Länge an, die über den Scanbereich hinaus geht. Im Anzeigefenster wird die Größe des Dokuments bei Veränderung des Werts angezeigt. Der Wert 0 steht für keine Überlängenerkennung. Die Funktion Überlängenerkennung ist dann zu empfehlen, wenn Sie Dokumente derselben Größe mit dem automatischen Seiteneinzug scannen.
Seite 65
Kurz-Betriebsanleitung Nach Länge+Position: Wenn zum ersten Mal ein Doppeleinzug erkannt wird, speichert der Scanner die Länge und die Position des Papiers, das an dem Dokument anhaftet. Beim nächsten Scan wird die Doppeleinzugbedingung ignoriert. Um den Intelligenten Modus zu verwenden: Auswahl der gewünschten Doppeleinzugbedingung, die ignoriert werden soll.
Seite 66
Erkennungsbereich Diese Option ermöglicht die Einstellung des Erkennungsbereichs für Doppeleinzug. Um einen Erkennungsbereich für Doppeleinzug zu definieren Im Intelligenten Modus die Option Deaktivieren auswählen. Der Erkennungsbereich wird aktiviert. Die Option Innerhalb oder die Option Außerhalb auswählen. Der Erkennungsbereich wird hervorgehoben. Mauszeiger an den oberen oder unteren Rand des Erkennungsbereichs ziehen, um den Bereich im Anzeigefenster zu definieren.
Seite 68
Ultrasonic Erkennung Ultrasonic Erkennung ermöglicht es Ihnen, durch Erkennung der Papierdicke zwischen den Dokumenten, überlappende. Bei der Erkennung des Mehrseiteneinzugs sind drei Optionen verfügbar. Stop Scanning after Multi-Feed (Scan bei Mehrfacheinzug stoppen) Wenn Sie diese Option wählen, wird bei Erkennung eines Mehrfacheinzugs der Papiereinzug gestoppt, und auf dem Bildschirm erscheint die folgende Meldung.
Seite 69
Kurz-Betriebsanleitung Alarmton bei Mehrfacheinzug Wenn eine WAVE-Datei hinzugefügt wird, ertönt bei Erkennung eines Mehrfacheinzugs ein Alarmton. Die Warnmeldung wird nicht angezeigt. Wenn die Option “Stop Scanning after Multi-Feed” (Scan bei Mehrfacheinzug stoppen) gewählt wird, stoppt der Scanner den Papiereinzug. Wenn die Option “Stop Scanning after Multi-Feed” (Scan bei Mehrfacheinzug stoppen) nicht gewählt wird, fährt der Scanner bis zum Ende des Dokuments fort.
Seite 70
Freigabe des Multifeed-Papiers: Auswahl: Manuell, Auto Falls Auto gewählt ist, wird der Scanner automatisch den Transport des Multifeed-Papiers freigeben, sobald Multifeed erkannt und der Scanvorgang gestoppt wurde. Falls Manuell gewählt ist, müssen Sie den Transport des Multifeed-Papiers selbst freigeben, sobald Multifeed erkannt und der Scanvorgang gestoppt wurde.
Kurz-Betriebsanleitung 4.6.1 Relativ zu Dokument Relativ zu Dokument: (für mehrere Dokumente derselben Größe) Mit dieser Option können Sie verschiedene Bereiche der Dokumente ausschneiden und diese Bilder in Schwarzweiß, Grau oder Farbe zu scannen. Es gibt z. B. Anwendungen, bei denen ein Teil eines Dokuments in Farbe und der Rest in Schwarzweiß...
Seite 72
Klicken Sie auf die Registerkarte Preview (Vorschau), um das Vorschaufenster aufzurufen. Auf dem Bildschirm erscheint ein rechteckiger schwarzer Kasten , der die maximale Scangröße anzeigt, die Sie gerade festgelegt haben. Ausgewähltes Bild- Bild auswahl- fenster Rechteckiger schwarzer Kasten Klicken Sie auf die Schaltfläche Preview (Vorschau), um das gesamte Bild mit geringer Auflösung anzuzeigen, damit Sie den relativen Scanbereich korrekt festlegen können.
Seite 73
Kurz-Betriebsanleitung Kreuz Relativer Bereich Wählen Sie im Bildauswahlfenster die Option B&W image (Schwarzweißbild), um das ganze Dokument zu scannen. Klicken Sie auf die Schaltfläche Scan (Scannen), um das Dokument mit zwei Bildtypen und Scangrößen zu scannen. (Das Ergebnis sehen Sie unten.) Gesamtes Dokument in Schwarzweiß...
Die Schaltfläche "Vorschau" Wenn Sie auf die Schaltfläche Vorschau klicken, können Sie sich vor dem endgültigen Scan eine Vorschau (einen Scan mit geringer Auflösung) davon ansehen. Anhand dieses Vorschaubilds können Sie den Scanbereich genau festlegen. Diesen können Sie entweder aus dem Listenfeld “Scan Area” (Scanbereich) auswählen, oder Sie legen ihn fest, indem Sie den Cursor auf das Anzeigefenster setzen und ihn diagonal darüber ziehen.
Kurz-Betriebsanleitung Die Registerkarte "Optionen" Auf der Registerkarte "Optionen" können Sie die folgenden zusätzlichen Einstellungen für die Bildverarbeitung vornehmen. Das Dialogfeld "Optionen" 4-47...
Seite 76
Seitenausrichtung Mit dieser Funktion haben Sie die Möglichkeit die Ausrichtung doppelseitiger Vorlagen festzulegen. Wenn Sie die Option “Umklappen” wählen, wird das Bild auf der Rückseite um 180° gedreht. Diese Funktion wird für doppelseitig im Hochkantformat bedruckte Vorlagen (höher als breit) verwendet, die aber im Querformat in den Scanner eingeführt werden (breiter als hoch) und umgekehrt.
Seite 77
Kurz-Betriebsanleitung Bild drehen Wählen Sie aus der Drop-down-Liste den Drehwinkel aus, um den das gescannte Bild gedreht werden soll. Auswahlmöglichkeiten: Keine, 90° (im Uhrzeigersinn), 90° (entgegen dem Uhrzeigersinn), 180°, Automatisch ausrichten. Original 90° (im Uhrzeigersinn) 180° 90° (entgegen Uhrzeigersinn Automatisch Wenn Automatisch ausrichten ausrichten ausgewählt ist, können Bilder je nach...
Seite 78
Leere Seite Markieren Sie diese Option, wenn Sie entfernen die leere Seite entfernen möchten, und verschieben Sie den Regler nach links oder rechts auf die gewünschte Schwelle. Rand Markieren Sie die Option Weiß oder Schwarz, füllen wenn Sie um das gescannte Bild herum einen weißen oder schwarzen Rand hinzufügen möchten.
Seite 79
Kurz-Betriebsanleitung Entstörung (Despeckle) Hin und wieder können kleine Punkte oder Flecken im Hintergrund eines gescannten Bilds erscheinen. Durch das Entstören entsteht ein saubereres Bild für die OCR-Verarbeitung (Optical Character Recognition) und die Datei wird kleiner. Definieren Sie die Bildstörungen, die entfernt werden sollen, anhand ihrer Störungszahl (Größe) und ihres Störungsradius (Bereich).
Seite 80
Vor dem Entstören (Störungszahl:0, Störungsradius:1) Nach dem Entstören (Störungszahl:22, Störungsradius:10) Hinweis: • Diese Funktion ist derzeit nur für Schwarzweißdokumente verfügbar. • Um mit der angegebenen Geschwindigkeit zu scannen, wird empfohlen, den Störungsradius auf 10 Pixel einzustellen. 4-52...
Seite 81
Kurz-Betriebsanleitung Bild- Markieren Sie die Option Spiegeln, wenn Sie einstell- die rechte und linke Seite des Bilds optionen vertauschen, also spiegeln, möchten. Original Gespiegeltes Bild 4-53...
Seite 82
Hintergrund Mit dieser Option können Sie den einstellen Hintergrund einstellen. Auswahlmöglichkeiten: Weißer Hintergrund, schwarzer Hintergrund. Weißer Hintergrund Schwarzer Hintergrund 4-54...
Kurz-Betriebsanleitung Die Registerkarte "Einstellungen" In der Registerkarte "Einstellungen" können Sie die folgenden Einstellungen festlegen: Das Dialogfeld "Einstellungen" 4-55...
Seite 84
Modus: Nein, Seitenzahl, Speichergröße Cache Diese Option erlaubt die Zuordnung eines bestimmten Anteils des verfügbaren RAM- Speichers, um Bilddaten zu verarbeiten. Indem eine kleinere Speichergröße festgelegt wird, kann Speicherplatz für andere Anwendungen freigegeben werden. Wenn Sie eine größere Speichergröße festlegen, haben Sie mehr Speicher für die Verarbeitung von Bilddaten zur Verfügung, insbesondere wenn mehrere größere Dokumente...
Seite 85
Kurz-Betriebsanleitung Scanvorgang Markieren Sie diese Option, um während anzeigen des Scanvorgangs die Fortschrittsleiste anzuzeigen. Warnmeldun Markieren Sie diese Option, um g anzeigen Warnmeldungen wie “ADF-Pad-Zähler überschreitet 50.000 Scans (die Anzahl hängt vom Scannertyp ab). Setzen Sie das ADF-Pad zurück und setzen Sie den ADF-Zähler zurück”...
4.10 Registerkarte Imprinter Die Registerkarte Imprinter erlaubt das Eindrucken von alphanumerischen Zeichen, Datum, Uhrzeit und benutzerdefinierten Mitteilungen auf dem gescannten Bild, wenn digitaler Imprinter ausgewählt ist bzw. auf der Rückseite des Dokuments, wenn externer Imprinter ausgewählt ist. Auswahl: Externer Imprinter, Digitaler Imprinter. Wenn ein externer Imprinter installiert ist, wählen Sie Externer Imprinter.
Seite 87
Kurz-Betriebsanleitung Datum/Uhrzeit Legen Sie fest, ob Datum und Uhrzeit in der Druckzeichenfolge enthalten sein sollen. Format: JJJJMMTTSSMM Beispiel, 20090402170645-Test0001 gibt das Jahr, den Monat, den Tag, die Stunde, die Sekunden, den benutzerdefinierten Text und den Zähler an. Benutzerdefinierte Die Taste Browse (Durchsuchen) Schriftart drücken, um die gewünschte Schriftart einzufügen.
Seite 88
Druckposition Auswahl der Position der gedruckten Zeichenfolge. Auswahl: Oben, Mitte, Unten, Benutzerdefiniert. Bei Auswahl von „Benutzerdefiniert“ muss der Versatz in X- und Y-Richtung angegeben werden, um die Position festzulegen. 4-60...
Kurz-Betriebsanleitung 4.11 Die Registerkarte "Informationen" In der Registerkarte "Informationen" werden die folgenden System- und Scannerinformationen angezeigt. Das Dialogfeld "Informationen" Die Taste "Bericht": Wenn beim Scannen eine Fehlermeldung angezeigt wird, klicken Sie auf die Taste "Bericht". Es wird eine Datei mit dem Namen report.txt (C:\AVxxx) erzeugt.
Seite 90
Die Taste "Pad-Zähler zurücksetzen": Wenn Sie ca. 50.000 Seiten (die Anzahl hängt vom Scannertyp ab) durch den Einzelblatteinzug (ADF) gescannt haben, ist das ADF-Pad mit großer Wahrscheinlichkeit abgenutzt, was zu Problemen bei der Dokumentenzuführung führen kann. In diesem Fall sollten Sie das ADF-Pad durch ein neues ersetzen. (Eine Anleitung dazu finden Sie im Benutzerhandbuch.) Wenden Sie sich für die Bestellung des ADF-Pads an einen Fachhändler.
Kurz-Betriebsanleitung 5. Umgang mit der ISIS- Schnittstelle Der ISIS-Treiber-Betrieb entspricht dem von TWAIN. Jede Funktion des ISIS-Schnittstellenbildschirms wird in Folge kurz erläutert: Modus: Wahl eines Scanmodus, inklusive S/W, grau, Farboptionen. Farbmischung: 5 Halbtonlevel verfügbar, kann deaktiviert werden. Auflösung: Wahl der gewünschten Auflösung. Papergröße: Wahl der gewünschten Papiergröße.
Kurz-Betriebsanleitung 6. Verwenden der Tasten Das folgende Bild zeigt die 3 Tasten und 1 Funktionsanzeige des Scanners. Funktionsanzeige Funktionsauswahlanzeige Abbruchstaste Scantaste...
Installieren des Button Managers Wenn Sie die Tasten des Scanners benutzen möchten, müssen Sie den Button Manager installieren. Damit der Button Manager einwandfrei funktionieren kann, müssen Sie ZUERST den Button Manager und dann erst den Scanner-Treiber installieren. Die Installation des Button Managers ist sehr einfach. Legen Sie die mitgelieferte CD in das CD-ROM-Laufwerk ein und führen Sie für die Installation die Anweisungen auf dem Bildschirm aus.
Kurz-Betriebsanleitung Vor dem Scannen die Tastenkonfiguration prüfen Wenn der Button Manager und der Scannertreiber erfolgreich auf dem Computer installiert wurden, erscheint in der Taskleiste in der rechten unteren Ecke des Computerbildschirms das Tastenfeld. Scannermodell Funktionssymbole (Die angezeigten Symbole hängen vom Scannertyp ab.) Tasten- symbol...
Seite 95
Zum Wählen der Optionen oder Einstellung Tasten- anklicken nummer und - name Scan- einstellun- gen der gewählten Taste. Zielanwendung (die Anwendung, Dateiformat die nach dem Scanvorgang gescannten geöffnet wird) Bilds. (Die verfügbaren Optionen hängen vom Scannertyp ab.) Die Standardeinstellung wird hervorgehoben dargestellt. Hier können das Dateiformat, die Zielanwendung und andere Scaneinstellungen geändert werden.
Kurz-Betriebsanleitung Mit einem Tastendruck scannen Stellen Sie die Seitenführungen auf die Papierbreite ein und legen Sie die Vorlage mit der bedruckten Seite nach oben in den automatischen Seiteneinzug ein. Prüfen Sie auf der LED-Anzeige, ob die richtigen Scaneinstellungen und das gewünschte Programm festgelegt sind.
Kurz-Betriebsanleitung 7. Pflege des Scanner 7.1 Den ADF reinigen Ihr Scanner wurde so gebaut, daß er keiner Wartung bedarf. Um beste Bildqualität und Leistung zu gewährleisten, sollte er jedoch gelegentlich gereinigt werden. Im Laufe der Zeit sammeln sich Tintenreste, Tonerpartikel oder Papierstaub auf dem Separierung Pad den Einzugsrollen an.
Kurz-Betriebsanleitung Reinigen des Glases Drücken Sie auf die ADF-Auswurftaste, die sich an der rechten Seite befindet. Öffnen Sie vorsichtig die vordere Scannerklappe nach links.. Feuchten Sie ein Wattestäbchen mit etwas Isopropylalkohol (95 %) an. Wischen Sie mit dem Wattestäbchen von einer Seite zur anderen über das Glas und den weißen Bereich, um den Staub oder Schmutz zu entfernen (siehe Abbildung).
7.3 Ersetzen des Unterlegblocks für den Papiereinzug Nach ungefähr 50,000 Seiten kann es vorkommen, daß die Feder des Unterlegblocks im Papiereinzug versagt und es zu Problemen beim Papiervorschub kommt. In diesem Fall sollten Sie den Unterlegblock durch einen neuen ersetzen. Wenden Sie sich zum Bestellen des Moduls an den Händler, und folgen Sie dann den nachstehenden Anweisungen: Disassembling Procedure...
Kurz-Betriebsanleitung Auswechseln der ADF-Walze Nachdem Sie ca. 200.000 Seiten über die automatische Dokumentenzuführung (ADF) gescannt haben, ist die ADF-Walze unter Umständen so abgenutzt, dass Probleme bei der Papierzuführung auftreten. In diesem Fall müssen Sie eine neue ADF-Walze einsetzen. Um eine ADF-Walze zu bestellen, wenden Sie sich an den Fachhandel, und führen Sie die folgenden Schritte aus, um die Walze auszuwechseln.
Seite 102
3. Schieben Sie den Riegel der ADF-Trommelabdeckung wie abgebildet nach oben. 4. Lösen Sie die rechte Seite der ADF-Trommel aus dem Scanner und nehmen Sie sie ab.
Seite 103
Kurz-Betriebsanleitung Installieren Setzen Sie zuerst das linke Ende der ADF-Trommel ein, und schieben Sie sie dann in die Endposition. Unten. Schließen Sie die Abdeckung der ADF-Trommel. Sie muss hörbar einrasten.
Troubleshooting Papierstau im ADF Gehen Sie bei einem Papierstau folgendermaßen vor: Betätigen Sie die Taste an der linken Vorderseite des Scanners. Der ADF-Deckel entriegelt sich. Klappen Sie den ADF-Deckel in Pfeilrichtung B ganz auf. Ziehen Sie das Papier vorsichtig aus dem ADF-Gerät heraus.
8.2 Fragen und Antworten Frage: Was muß ich bei einem Papierstau tun? Antwort 1) Vorderklappe öffnen. 2) Papier sorgfältig entfernen. 3) Vorderklappe schließen. Frage: Mehrere Blätter auf einmal werden eingezogen. Antwort 1) Vorderklappe öffnen. 2) Übrige Blätter entfernen. 3) Vorderklappe schließen. 4) Papierkanten glätten.
Seite 106
Kurz-Betriebsanleitung Frage: Beim Auswählen der optischen Auflösung auf 600 dpi werden die Funktionen des "auto crop" und "deskew" deaktiviert. Antwort Da das Ausführen des Auto Crop und des Deskew viel Platz auf dem Speicher beansprucht, wird empfohlen, die “Auto crop”- und die “Deskrew”- Funktion auszuführen.
Technischer Service Technischer Kundendienst für Avision-Scanner wird vom Avision Technical Assistance Center (ATAC) bereitgestellt. Bevor Sie sich ans ATAC wenden, notieren Sie sich folgende Daten: * Seriennummer und Revisionsnummer des Scanners (auf der Unterseite des Geräts); * Hardwarekonfiguration (z.B., Prozessor, RAM, Festplattenspeicherplatz, etwaige Steckkarten...) ;...
