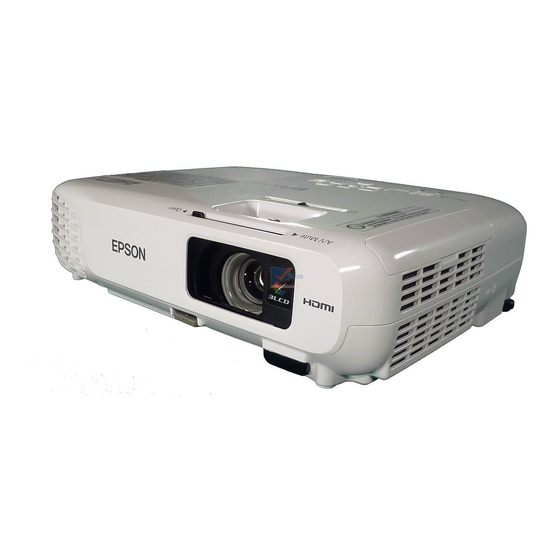

Epson EB-X24 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Epson Anleitungen
  4. Beamer
  5. EB-X24
  6. Bedienungsanleitung
Epson EB-X24 Bedienungsanleitung

Epson EB-X24 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epson EB-X24

Inhaltszusammenfassung für Epson EB-X24

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Verwendete Bezeichnungen

    Verwendete Bezeichnungen • Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Bitte informieren Sie sich über diese Warnsymbole und beachten Sie sie, um Verletzungen oder Sachschäden zu vermeiden. Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar Warnung zum Tod führen können.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Anschließen von sonstiger Ausrüstung ..... . 24 Verwendete Bezeichnungen ......2 Anschließen eines Computers .
  • Seite 4 Inhaltsverzeichnis Vor Inbetriebnahme ......... . 70 Nützliche Funktionen Liste der Befehle .
  • Seite 5 Keine oder schwache Tonwiedergabe ......110 Projektionsabstand (für EB-X24) ........126 Der Ton rauscht (nur beim Projizieren über USB Display) .

  • Seite 6: Einleitung

    Einleitung Dieses Kapitel erläutert die Ausstattung des Projektors und die Teilebezeichnungen.

  • Seite 7: Ausstattung Des Projektors

    Ausstattung des Projektors Schnelle und einfache Einrichtung, Projektion und Lagerung • Der Projektor kann ganz einfach durch Einstecken des Netzsteckers in die Steckdose eingeschaltet und durch Herausziehen ausgeschaltet werden. • Sie können auch aus geringer Entfernung auf große Leinwände projizieren. •...

  • Seite 8: Nützliche Funktionen Für Die Projektion Von Bildern

    Ausstattung des Projektors • Funktion zum Anzeigen des Energiesparstatus auf dem projizierten Bild Nützliche Funktionen für die Projektion von Bei Einstellung von ECO-Anzeige auf Ein im Menü Konfiguration werden Bildern Blattsymbole ( ), die auf den Energiesparstatus hinweisen, unten links auf dem projizierten Bildschirm angezeigt, wenn die Lampenhelligkeit auf verringerte Helligkeit geschaltet wurde.

  • Seite 9: Erweiterte Sicherheitsfunktionen

    Möglichkeiten für Konferenzen oder Präsentationen. Anschluss an ein WLAN und Projizieren von Bildern Sie können "Epson iProjection" kostenlos im App Store oder von Google play herunterladen. Jegliche Gebühren, die bei der Übertragung vom App Bei Installation des mitgelieferten oder optionalen WLAN-Geräts und Store oder von Google play anfallen, obliegen dem Kunden.

  • Seite 10: Teilebezeichnungen Und Funktionen

    Teilebezeichnungen und Funktionen Alle in diesem Handbuch aufgeführten Funktionen sind anhand von EB-W03/EB-X03/EB-S03/EB-W120/EB-X120/EB-S120/EB-X200/EB-S200 Abbildungen des EB-X24 erläutert, außer wenn anders angegeben. Front/Oberseite EB-X24/EB-W18/EB-X18/EB-S18 Bezeichnung Funktion Aus dem Luftaustritt strömt die zur internen Kühlung des Luftaustritt Projektors verwendete Luft. Achtung Halten Sie Ihr Gesicht oder Ihre Hände während der Projektion vom Luftaustritt fern, und stellen Sie keine Gegenstände, die sich durch Wärme ver‐...
  • Seite 11 Fernst.-Empfänger Empfängt die Signale der Fernbedienung. Fokusring Stellt den Bildfokus ein. s "Fokuskorrektur" S.42 Stellt die Bildgröße ein. Zoomring (nur EB-X24/EB-W18/ s "Einstellen der Bildgröße" S.41 EB-X18/EB-W03/EB- X03/EB-W120/EB- X120/EB-X200) Saugt die Luft zur inneren Kühlung des Projektors an. Ansaugöffnung (Luftfilter) s "Reinigen des Luftfilters"...

  • Seite 12: Rückseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Rückseite • Dient zum Anschließen des Projektors an einen USB-B Anschluss Computer per USB-Kabel und projiziert Bilder vom Computer. s "Projektion mit USB Display" S.33 • Stellt zur Nutzung der Funktion „Kabellose Maus“ per USB-Kabel eine Verbindung zwischen Projektor und Computer her.

  • Seite 13: Unterseite

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Unterseite Hintere Füße Bei Aufstellung des Projektors auf einer Fläche, wie z. B. einem Schreibtisch, können Sie die Füße zur Einstellung der horizontalen Neigung herein- oder herausdrehen. s "Anpassung der horizontalen Neigung" S.42 Einstellbarer vorderer Wenn Sie den Projektor auf einer Fläche, wie z.

  • Seite 14: Bedienfeld

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Bedienfeld • Zeigt den Keystone-Bildschirm, auf dem Sie die [w][v]-Tasten Keystone-Verzerrung in vertikaler und horizontaler Richtung korrigieren können. s "Manuelle Korrektur" S.38 • Wenn diese Tasten während der Anzeige des Konfigurationsmenüs oder des Hilfe-Bildschirms gedrückt werden, können sie zur Auswahl von Menüelementen und zur Einstellung von Werten verwendet werden.

  • Seite 15: Fernbedienung

    Teilebezeichnungen und Funktionen Bezeichnung Funktion Fernbedienung • Für EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EB- [a][b]-Tasten oder [Wide][Tele]- W120/EB-X120/EB-X200 Tasten [a] Vermindert die Lautstärke. [b] Erhöht die Lautstärke. s "Anpassung der Lautstärke" S.43 • Für EB-S18/EB-S03/EB-S120/EB-S200 [Wide]: Vergrößert das projizierte Bild. [Tele]: Verkleinert das projizierte Bild.
  • Seite 16 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion • Bei Anzeige des Konfiguration-Menüs oder Hilfe- Ein-/Aus-Taste Ein- oder Ausschalten des Projektors. ]-Taste Bildschirms wird die aktuelle Auswahl bestätigt und s "Von der Aufstellung bis zur Projektion" S.31 eingegeben und der nachfolgende Bildschirm Wechselt zu Bildern vom Computer-Anschluss.
  • Seite 17 Teilebezeichnungen und Funktionen Bezeichnung Funktion Bezeichnung Funktion • Zum Ein- und Ausschalten des Tons oder des Bildes. [A/V Mute]-Taste [USB]-Taste Bei jedem Tastendruck wird zwischen folgenden Bildern s "Zeitweises Ausblenden von Bild und Ton (A/V gewechselt: • USB Display Stummschalten)" S.55 •...

  • Seite 18: Wechseln Der Fernbedienungsbatterien

    Teilebezeichnungen und Funktionen Wechseln der Fernbedienungsbatterien Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien erschöpft. Ist dies der Fall, ersetzen Sie die Batterien durch neue. Halten Sie für den Bedarfsfall zwei Ersatz-Alkali- oder Manganbatterien der Größe AA bereit.

  • Seite 19: Reichweite Der Fernbedienung

    Teilebezeichnungen und Funktionen Reichweite der Fernbedienung...

  • Seite 20: Vorbereitung Des Projektors

    Vorbereitung des Projektors In diesem Kapitel wird das Aufstellen des Projektors und der Verbindungsaufbau zu Projektionsquellen erläutert.

  • Seite 21: Aufstellung Des Projektors

    Aufstellung des Projektors Aufstellung Warnung • Für die Deckenmontage ist ein spezielles Verfahren erforderlich Der Projektor unterstützt die folgenden vier unterschiedlichen (Deckenhalterung). Eine Fehlmontage kann zum Herunterstürzen des Projektionsarten. Berücksichtigen Sie bei der Aufstellung des Projektors die Projektors und somit zu Schäden und Verletzungen führen. räumlichen Bedingungen.

  • Seite 22: Aufstellung

    Aufstellung des Projektors Aufstellung • Beachten Sie Folgendes, wenn der Projektor nicht parallel zur Leinwand aufgestellt werden kann. Installieren Sie den Projektor folgendermaßen: s "Korrigierung von Keystone-Verzerrungen" S.37 • Stellen Sie den Projektor parallel zur Leinwand auf. • Beachten Sie Folgendes, wenn der Projektor nicht auf einer ebenen Wenn der Projektor in einem Winkel zur Leinwand aufgestellt wird, Fläche aufgestellt werden kann.
  • Seite 23 Aufstellung des Projektors Für EB-X18/EB-X03/EB-X120/EB-X200 Leinwandgröße 16:10 Für EB-W18/EB-W03/EB-W120 150” (320×200cm) 100” (220×130cm) 80” (170×110cm) 50” (110×67cm) Für EB-S18/EB-S03/EB-S120/EB-S200 Leinwandgröße 4:3 Für EB-X24 150” 100” 80” 50”...

  • Seite 24: Anschließen Von Sonstiger Ausrüstung

    Anschließen von sonstiger Ausrüstung Die Abbildungen in diesem Abschnitt zeigen den EB-X24. Bezeichnung, Position und Ausrichtung der Anschlüsse können je nach angeschlossener Quelle unterschiedlich sein. Anschließen eines Computers Um Bilder von einem Computer zu projizieren, schließen Sie den Computer auf eine der folgenden Weisen an.

  • Seite 25: Anschließen Von Bildquellen

    Anschließen von sonstiger Ausrüstung Sie können den Projektor mithilfe eines USB-Kabels an einen Computer anschließen, um Bilder von diesem zu projizieren. Diese Funktion heißt USB Display. s "Projektion mit USB Display" S.33 Anschließen von Bildquellen Um Bilder von DVD-Playern, VHS-Video usw. zu projizieren, schließen Sie den Projektor auf eine der folgenden Weisen an. Bei Verwendung eines handelsüblichen Video- oder S-Video-Kabels Schließen Sie den Video-Ausgang an der Bildquelle an den Projektoranschluss Video an.
  • Seite 26 Anschließen von sonstiger Ausrüstung Achtung • Schalten Sie das anzuschließende Gerät aus, bevor Sie es an den Projektor anschließen. Wenn die Bildquelle eingeschaltet ist, während Sie sie am Projektor anschließen, kann dies zu Fehlfunktionen führen. • Wenn der Stecker eine andere Ausrichtung oder Form aufweist, versuchen Sie nicht, ihn mit Nachdruck in den Anschluss zu stecken. Dies kann zu Gerätebeschädigungen und Fehlfunktionen führen.

  • Seite 27: Anschluss Von Usb-Geräten

    Anschließen von sonstiger Ausrüstung Anschluss von USB-Geräten Sie können Geräte, wie eine optionale Dokumentenkamera, einen USB-Speicher und USB-kompatible Festplatten sowie Digitalkameras anschließen. Schließen Sie das USB-Gerät mit dem im Lieferumfang des USB-Geräts enthaltenen USB-Kabel am USB-A Anschluss des Projektors an. Bei angeschlossenem USB-Gerät, wie einem USB-Speichermedium oder einer Digitalkamera, können Sie dessen Dateien mithilfe von PC Free projizieren.

  • Seite 28: Installieren Der Wlan-Einheit

    Anschließen von sonstiger Ausrüstung Schließen Sie das WLAN-Gerät an den USB-A Anschluss an. Installieren der WLAN-Einheit Durch Installieren des mitgelieferten oder optionalen WLAN-Geräts können Sie einen Computerbildschirm über ein Netzwerk projizieren. Schließen Sie das WLAN-Gerät an den USB-A Anschluss des Projektors •...

  • Seite 29: Installieren Des Quick Wireless Connection Usb Key

    Anschließen von sonstiger Ausrüstung Installieren Sie das WLAN-Gerät wieder am Projektor. Installieren des Quick Wireless Connection USB Key Beim Installieren des optionalen Quick Wireless Connection USB Key Schließen Sie den Quick Wireless Connection USB Key an den müssen Sie zuerst das WLAN-Gerät entfernen und dann den Quick verwendeten Computer an.

  • Seite 30: Grundfunktionen

    Grundfunktionen In diesem Kapitel wird die Projektion und Bildeinstellung erläutert.

  • Seite 31: Projizierung Von Bildern

    Projizierung von Bildern Schalten Sie den Projektor ein. Von der Aufstellung bis zur Projektion Öffnen Sie den Einblendschieber. Dieser Abschnitt erläutert die Vorgehensweise beim Anschluss des Projektors an einen Computer über das Computerkabel und die Schalten Sie Ihren Computer ein. anschließende Projektion von Bildern.

  • Seite 32: Automatische Erkennung Von Eingangssignalen Und Ändern Des Projizierten Bildes (Quellensuche)

    Projizierung von Bildern Automatische Erkennung von Eingangssignalen Der folgende Bildschirm wird angezeigt, während kein Bildsignal anliegt. und Ändern des projizierten Bildes (Quellensuche) Drücken Sie die [Source Search]-Taste, um Bilder von dem Anschluss zu projizieren, an dem zurzeit Bilddaten empfangen werden. Unter Verwendung der Unter Verwendung des Fernbedienung...

  • Seite 33: Umschalten Auf Das Zielbild Mit Hilfe Der Fernbedienung

    Projizierung von Bildern Umschalten auf das Zielbild mit Hilfe der Projektion mit USB Display Fernbedienung Sie können den Projektor mithilfe eines USB-Kabels an einen Computer anschließen, um Bilder von diesem zu projizieren. Mit der Fernbedienung können Sie direkt zum Zielbild umschalten, indem Sie folgende Tasten verwenden: Mithilfe eines USB-Kabels können Sie Bilder projizieren und Audio übertragen.

  • Seite 34: Erstmaliges Anschließen

    Festplatte Kapazität Unter Windows 2000 Auflösung von mindestens 640x480 und maximal 1680x1200. Display Doppelklicken Sie auf Computer, EPSON PJ_UD und dann auf Farbwiedergabe in 16-Bit-Farbdarstellung oder höher EMP_UDSE.EXE. Unter Windows XP Die Treiberinstallation startet automatisch. Für Windows Vista/Windows 7/Windows 8...
  • Seite 35 Alle Programme – EPSON Projector – Es kann eine Zeitverzögerung geben, bevor die Projektion der auf Epson USB Display – Epson USB Display Vx.xx auf Ihrem dem Computer befindlichen Bilder startet. Ändern Sie nichts an den Computer.

  • Seite 36: Deinstallation

    Klicken Sie unter Programme auf Programm deinstallieren. klicken Sie auf das USB Display-Symbol im Dock. • Wenn das USB Display-Symbol nicht im Dock angezeigt Wählen Sie Epson USB Display, und klicken Sie dann auf wird, doppelklicken Sie auf USB Display aus dem Deinstallieren.

  • Seite 37: Anpassung Von Projizierten Bildern

    Anpassung von projizierten Bildern • Manuelle Korrektur (Quick Corner) Korrigierung von Keystone-Verzerrungen Verzerrungen werden an den vier Ecken manuell korrigiert. Keystone-Verzerrung können mittels einer der folgenden Methoden korrigiert werden. • Automatische Korrektur (Auto V-Keystone) Vertikale Keystone-Verzerrungen werden automatisch korrigiert. • Manuelle Korrektur (Schieber H-Keystone) Korrigiert manuell horizontale Keystone-Verzerrungen mithilfe des Horizontal Keystone Adjuster.

  • Seite 38: Automatische Korrektur

    Anpassung von projizierten Bildern Automatische Korrektur Manuelle Korrektur Sie können die Keystone-Verzerrung manuell korrigieren. Auto V-Keystone Sie können die H/V-Keystone-Funktion unter den folgenden Bedingungen Erkennt der Projektor eine Bewegung, beispielsweise bei der Aufstellung, zur Korrektur des projizierten Bildes verwenden. Verschiebung oder Neigung, erfolgt automatisch eine Korrektur der Korrekturwinkel: ca.
  • Seite 39 Anpassung von projizierten Bildern H/V-Keystone Verzerrungen werden manuell jeweils in horizontaler und vertikaler Richtung korrigiert. Drücken Sie während der Projektion die [ ]- oder [ ]-Taste auf dem Bedienfeld, um den Keystone-Bildschirm anzuzeigen. Sie können die H/V-Keystone-Funktion im Konfigurationsmenü einstellen. Korrigieren Sie die Keystone-Verzerrung mithilfe der folgenden s Einstellung –...
  • Seite 40 Anpassung von projizierten Bildern Wählen Sie unter Einstellung die Option Keystone. Durch Verwendung der Tasten [ ], [ ], [ ] und [ ] auf der Wählen Sie Quick Corner, und drücken Sie die [ ]-Taste. Fernbedienung, oder der Tasten [ ], [ ], [ ], und [...

  • Seite 41: Einstellen Der Bildgröße

    Korrekturmenü zu verlassen. Einstellen der Bildgröße Da die Option Keystone zu Quick Corner geändert wurde, wird der in Schritt 4 erwähnte Auswahlbildschirm für die Ecken angezeigt, Für EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EB-W120/EB-X120/EB- wenn Sie beim nächsten Mal die [ ]- oder [ ]-Taste auf dem X200 Bedienfeld drücken.

  • Seite 42: Einstellen Der Bildposition

    Anpassung von projizierten Bildern Anpassung der horizontalen Neigung Drehen Sie die hinteren Füße zur horizontalen Neigung des Projektors heraus bzw. herein. Drehen Sie den hinteren Fuß heraus. Drehen Sie den hinteren Fuß herein. Einstellen der Bildposition Drücken Sie zum Ausfahren des vorderen einstellbaren Fußes den Hebel Fokuskorrektur zur Fußjustage.

  • Seite 43: Anpassung Der Lautstärke

    Modus. Schattentöne werden gut wiedergegeben. Unter Verwendung der Unter Verwendung des Bedienfeldes Präsentation Dieser Modus ist ideal für Präsentationen mit (nur EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EB- Fernbedienung farbigem Material in hellen Räumen. W120/EB-X120/EB-X200) Ideal zum Ansehen von Filmen in dunklen Räumen. Theater Verleiht den Bildern einen natürlichen Ton.

  • Seite 44: Adaptive Iris-Blende Einstellen

    Anpassung von projizierten Bildern Mit jeder Betätigung der [Color Mode]-Taste wird der Farbmodus auf dem Wählen Sie im Menü Bild die Option Adaptive IRIS-Blende. Bildschirm angezeigt und der Farbmodus geändert. Fernbedienung Sie können den Farbmodus im Konfiguration-Modus einstellen. s Bild – Farbmodus S.78 Wählen Sie Normal oder Hohe Geschw..

  • Seite 45: Umschalt-Methoden

    Zoom Nativ Sie können das Bildformat im Konfigurationsmenü einstellen. s Signal – Seitenverhältnis S.79 Projizieren von Bildern eines Videogeräts (für EB-X24/EB-X18/EB-S18/EB-X03/EB-S03/ EB-X120/EB-S120/EB-X200/EB-S200) Ändern des Bildformats Mit jeder Betätigung der [Aspect]-Taste wird das Bildformat in der Reihenfolge 4:3 und 16:9 gewechselt.
  • Seite 46 Bildformat Eingangssignal XGA 1024X768(4:3) WXGA 1280X800(16:10) Normal 16:9 Projizieren von Bildern des HDMI-Anschlusses (für EB-X24/EB-X18/EB-S18/EB-X03/EB- S03/EB-X120/EB-S120/EB-X200/EB-S200) 16:9 Mit jeder Betätigung der Aspect-Taste wird das Bildformat in der Reihenfolge Auto, 4:3 und 16:9 gewechselt. Beispiel: 1080p-Signaleingang (Auflösung: 1920x1080, Bildformat: 16:9) Voll Zoom Autom.
  • Seite 47 Anpassung von projizierten Bildern Für EB-X24/EB-X18/EB-S18/EB-X03/EB-S03/EB-X120/EB-S120/EB-X200/ EB-S200 Bildformat Eingangssignal XGA 1024X768(4:3) WXGA 1280X800(16:10) Normal 16:9 Wird das Bild nicht vollständig angezeigt, stellen Sie die Auflösung je nach Größe des Computerbildes im Konfigurationsmenü auf Breit oder Normal. s Signal – Auflösung...

  • Seite 48: Nützliche Funktionen

    Nützliche Funktionen In diesem Kapitel werden nützliche Tipps für Präsentationen vorgestellt und die Sicherheit erläutert.

  • Seite 49: Projektionsfunktionen

    Projektionsfunktionen Dateityp (Da‐ Hinweise Projektion ohne Computer (PC Free) teierweite‐ rung) Durch Anschluss eines USB-Speichermediums, wie z. B. eines USB- .png Die Projektion von Bildern mit einer höheren Flashlaufwerks oder einer USB-Festplatte, am Projektor können Sie die auf Auflösung als 1280 x 800 ist nicht möglich. dem Medium gespeicherten Dateien ohne Verwendung eines Computers projizieren.

  • Seite 50: Pc Free-Betriebsmethoden

    Projektionsfunktionen • Die folgenden Dateien werden als Miniaturansichten angezeigt PC Free-Betriebsmethoden (Anzeige als kleines Bild). Obwohl die folgenden Schritte am Beispiel der Fernbedienung erläutert - JPEG-Dateien werden, können Sie dieselben Vorgänge auch über das Bedienfeld des - AVI-Dateien (Anzeige des Bilds am Beginn des Films) Projektors steuern.
  • Seite 51 Projektionsfunktionen Projizierung von Bildern • Sie können auch eine Speicherkarte in einen USB-Kartenleser einführen und diesen dann an den Projektor anschließen. Einige handelsübliche USB-Kartenleser sind jedoch möglicherweise nicht Drücken Sie die Tasten [ ], [ ], [ ] oder [ ], um die Datei mit dem Projektor kompatibel.

  • Seite 52: Projektion Der Gewählten Bilder Oder Filme

    Projektionsfunktionen Bilder drehen Projektion der gewählten Bilder oder Filme Sie können die wiedergegebenen Bilder in 90˚-Schritten drehen. Diese Achtung Funktion kann auch bei der Wiedergabe einer Dia-Show verwendet werden. Trennen Sie die Verbindung zum USB-Speichermedium nicht, während Sie darauf zugreifen. PC Free funktioniert möglicherweise nicht richtig. Geben Sie Bilder wieder oder führen Sie Dia-Show aus.

  • Seite 53: Aufeinanderfolgende Wiedergabe Aller Bilddateien In Einem Ordner (Dia-Show)

    Projektionsfunktionen Starten Sie PC Free. Der Bildschirm mit der Dateiliste wird angezeigt. "PC Free starten" S.50 Positionieren Sie den Cursor mithilfe der Taste [ ], [ ], [ ] oder [ ] auf dem Ordner, den Sie mittels der Dia-Show Drücken Sie die Tasten [ ][ ], um zur nächsten oder wiedergeben möchten, und drücken Sie die [ ]-Taste.

  • Seite 54: Bilddatei-Anzeigeeinstellungen Und Bedienungseinstellungen Für Dia-Show

    Projektionsfunktionen • A/V-Stummschaltung "Zeitweises Ausblenden von Bild und Ton (A/V Stummschalten)" S.55 • E-Zoom "Vergrößern von Bildausschnitten (E-Zoom)" S.57 • Zeiger "Zeigerfunktion (Zeiger)" S.56 Bilddatei-Anzeigeeinstellungen und Bedienungseinstellungen für Dia-Show Sie können die Anzeigereihenfolge der Dateien und die Bedienung der Sie können die Dateien entweder Nach Name oder Nach Anzeigesortie‐...

  • Seite 55: Zeitweises Ausblenden Von Bild Und Ton (A/V Stummschalten)

    Projektionsfunktionen • Bei der Wiedergabe von bewegten Bildern wird die Bild- und Zeitweises Ausblenden von Bild und Ton (A/V Tonwiedergabe fortgesetzt, während A/V Stummschalten aktiviert ist. Stummschalten) Es ist nicht möglich, die Projektion von der Stelle an wieder aufzunehmen, an der A/V Stummschalten aktiviert wurde. Diese Funktion können Sie verwenden, um die Aufmerksamkeit des •...

  • Seite 56: Zeigerfunktion (Zeiger)

    Projektionsfunktionen Mit jeder Betätigung der [Freeze]-Taste wird die Funktion „Einfrieren“ ein- oder ausgeschaltet. Fernbedienung Zeiger anzeigen. Bei jeder Betätigung der [Pointer]-Taste, wird der Zeiger angezeigt oder ausgeblendet. • Der Ton wird nicht unterbrochen. • Bewegte Bilder werden weiterhin ausgegeben, wenn die Funktion Fernbedienung Einfrieren aktiviert ist.

  • Seite 57: Vergrößern Von Bildausschnitten (E-Zoom)

    Projektionsfunktionen Starten Sie die Funktion E-Zoom. Zeiger-Symbol bewegen ( Drücken Sie die Taste [ ], um das Kreuz anzuzeigen ( Fernbedienung Fernbedienung Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden Tasten [ ], [ ], [ ] oder [ ] kann der Mauszeiger auch Bewegen Sie das Kreuz ( ) auf den zu vergrößernden diagonal bewegt werden.

  • Seite 58: Verwenden Der Fernbedienung Als Mauszeiger (Kabellose Maus)

    Projektionsfunktionen Vergrößern. Windows Mac OS Fernbedienung Betriebssystem Windows 2000 Mac OS X 10.3.x [z]-Taste: Erweitert den Bereich mit Windows XP Mac OS X 10.4.x jeder Tastenbetätigung. Sie können Windows Vista Mac OS X 10.5.x schnell vergrößern, indem Sie die Taste Windows 7 Mac OS X 10.6.x gedrückt halten.

  • Seite 59: Speichern Eines Benutzerlogos

    Projektionsfunktionen Mausklicks • Durch gleichzeitiges Drücken von zwei der nebeneinander liegenden [Esc]-Taste: Rechter Mausklick. Tasten [ ], [ ], [ ] oder [ ] kann der Mauszeiger auch ]-Taste: Linksklick. Drücken Sie diagonal bewegt werden. für einen Doppelklick zwei Mal schnell •...
  • Seite 60 Projektionsfunktionen Projizieren Sie das Bild, das Sie als Benutzerlogo speichern • Ist der Benutzerlogoschutz unter Kennwortschutz auf Ein möchten und drücken Sie die [Menu]-Taste. gestellt, erscheint eine Meldung und das Benutzerlogo kann "Verwendung des Konfiguration-Modus" S.75 nicht verändert werden. Sie können die Einstellungen ändern, nachdem Sie die Funktion Benutzerlogoschutz auf Aus Unter Verwendung der Unter Verwendung des...
  • Seite 61 Projektionsfunktionen Die speicherbare Bildgröße ist 400x300 Punkte. Wenn Sie die [ ]-Taste drücken und die Meldung "Wählen Sie dieses Bild?" angezeigt wird, wählen Sie Ja. Wählen Sie den Zoomfaktor im Fenster Zoom-Einstellungen. Wenn die Meldung "Sichern Sie das Bild als Benutzerlogo?" angezeigt wird, bestätigen Sie mit Ja.

  • Seite 62: Sicherheitsfunktionen

    Sicherheitsfunktionen • Benutzerlogoschutz Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen: Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann • Kennwortschutz ohne Autorisierung nicht geändert werden. Wenn die Option Sie können den Personenkreis, der den Projektor verwendet, Benutzerlogoschutz auf Ein gestellt ist, sind die folgenden Einstellungen einschränken.

  • Seite 63: Eingabe Des Kennworts

    Sicherheitsfunktionen Wenn die Meldung "Ändern Sie das Kennwort?" erscheint, bestätigen Sie • Wenn der Kennwortschutz bereits aktiviert ist, müssen Sie das mit Ja, und drücken Sie die [ ]-Taste. Die Voreinstellung für das Kennwort eingeben. Kennwort lautet „0000“. Ändern Sie diese in Ihr gewünschtes Kennwort Wenn das Kennwort korrekt eingegeben wird, erscheint das um.

  • Seite 64: Sperrfunktion Der Bedienungstasten (Tastensperre)

    • Falls Sie Ihr Kennwort vergessen haben, müssen Sie sich den auf dem Fernbedienung Bedienfeldes Bildschirm angezeigten „Anforderungscode: xxxxx“ notieren und sich an die nächstgelegene Adresse wenden, die in der Kontaktliste für Epson-Projektoren aufgeführt ist. Kontaktliste für Epson-Projektoren • Wenn Sie den obenstehenden Vorgang mehrmals wiederholen und das Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung...

  • Seite 65: Sicherheitsschloss

    Sicherheitsfunktionen Die Sperre der Projektortasten kann auf zwei Arten aufgehoben werden: • Wählen Sie Aus im Menü Tastensperre. s Einstellung – Tastensperre S.81 • Drücken Sie die [ ]-Taste auf dem Bedienfeld und halten sie diese für etwa sieben Sekunden gedrückt. Es wird eine Meldung angezeigt und die Sperre wird aufgehoben.
  • Seite 66 Sicherheitsfunktionen...

  • Seite 67: Überwachung Und Steuerung

    Überwachung und Steuerung • Menü Erweitert - Betrieb - Höhenlagen-Modus Ändern der Einstellungen mit einem Webbrowser • Menü Reset - Reset total und Reset Lampenstunden (Web-Steuerung) Die Einstellungen für die Punkte der einzelnen Menüs sind dieselben, wie die im Konfigurationsmenü des Projektors. Wenn Sie einen Webbrowser auf einem Computer verwenden, der über ein "Konfigurationsmenü"...

  • Seite 68: Anzeigen Des Bildschirms „Web Remote

    Überwachung und Steuerung Geben Sie die Benutzerkennung und das Kennwort ein. Geben Sie als Benutzerkennung "EPSONWEB" ein. Die Voreinstellung für das Kennwort ist "admin". • Geben Sie die Benutzerkennung auch dann ein, wenn kein Kennwort eingestellt ist. Die Benutzerkennung kann nicht geändert werden.

  • Seite 69: Verwenden Der Funktion Mail-Meldung Zur Problemmeldung

    Warnmeldung am Projektor auftritt, wird die folgende E-Mail verschickt. • Bilder des Geräts, das am USB-Anschluss angeschlossen E-Mail-Absender: Adresse für Adresse 1 s "Umschalten auf das Zielbild mit Hilfe der Betreff: EPSON Projector Fernbedienung" S.33 Zeile 1: Projektorname des Geräts, an dem das Problem besteht.

  • Seite 70: Verwaltung Mit Snmp

    Befehlen beginnen, sind folgende Vorbereitungen erforderlich. Installieren Sie den USB-Kommunikationstreiber (EPSON USB-COM Verwaltung mit SNMP Driver) auf Ihrem Computer. Für weitere Informationen zum EPSON USB-COM-Treiber wenden Sie sich bitte an Ihren Händler oder an Wenn im Konfigurationsmenü die Option SNMP auf Ein gestellt wird, den nächstgelegenen Service.

  • Seite 71: Liste Der Befehle

    Überwachung und Steuerung Stellen Sie den USB Typ B auf Link 21L ein, indem Sie das Menü Punkt Befehl Konfiguration des Projektors verwenden. A/V-Stummschal‐ MUTE ON Erweitert – USB Type B S.82 tung Ein/Aus MUTE OFF A/V Mute Auswahl Schwarz MSEL 00 Verbinden Sie den USB-Anschluss des Computers mithilfe eines USB-Kabels mit dem Anschluss USB-B des Projektors.

  • Seite 72: Information Zu Event Id

    Überprüfen Sie die Zahlen und wenden Sie dann die folgenden Gegenmaßnahmen an. Lässt sich das Problem nicht lösen, kontaktieren Sie Ihren Netzwerkadministrator, oder wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson- Projektoren.
  • Seite 73 Wenn sich durch einen Neustart des Projektors oder von EasyMP Network Projection das nicht Problem beheben lässt, wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren...

  • Seite 74: Konfigurationsmenü

    Konfigurationsmenü In diesem Kapitel wird das Konfigurationsmenü mit seinen Funktionen erläutert.

  • Seite 75: Verwendung Des Konfiguration-Modus

    Verwendung des Konfiguration-Modus In diesem Abschnitt wird die Verwendung des Konfigurationsmenüs Wählen Sie einen Untermenüpunkt aus. erläutert. Obwohl die folgenden Schritte am Beispiel der Fernbedienung erklärt werden, können Sie dieselben Vorgänge auch über das Bedienfeld des Projektors steuern. Hinweise zu den verfügbaren Tasten und ihren Funktionen finden Sie in den Anleitungen im Menü.

  • Seite 76: Liste Der Funktionen

    Liste der Funktionen Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte Tabelle zum Konfigurationsmenü zeichnung nung Die einstellbaren Menüpunkte sind vom jeweils verwendeten Modell sowie Video-Signal Autom., NTSC, NTSC4.43, PAL, M-PAL, N-PAL, PAL60 und dem Bildsignal und von der Projektionsquelle abhängig. SECAM Hauptmenübe‐ Untermenübezeich‐...

  • Seite 77: Netzwerk-Menü

    Liste der Funktionen Netzwerk-Menü Hauptmenübe‐ Untermenübezeich‐ Punkte oder Einstellwerte zeichnung nung Hauptmenübe‐ Untermenübezeich‐ Einstellungen ECO-Menü Leistungsaufnahme Normal und ECO zeichnung nung S.91 Lichtoptimierung Ein und Aus Menü Grund Projektorname Sleep-Modus Ein und Aus S.85 Kennwrt zu Web-Strg. Sleep-Modus-Zeit 1 bis 30 Projektor-Kennwort Ein und Aus Objektivdeckel-Timer...

  • Seite 78: Menü Bild

    Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Hauptmenübe‐ Untermenübezeich‐ Einstellungen projizierten Bildes (Quellensuche)" S.32 zeichnung nung Portnummer Adresse 1 einstellen, Adresse 2 einstellen und Adresse 3 einstellen Menü Sonstige SNMP Ein und Aus S.90 Trap IP Adresse 1 und Trap IP Adresse 2 Bonjour Ein und Aus...

  • Seite 79: Menü Signal

    Liste der Funktionen "Automatische Erkennung von Eingangssignalen und Ändern des Untermenü Funktion projizierten Bildes (Quellensuche)" S.32 Farbtemperatur (Diese Option kann nicht ausgewählt werden, wenn Farbmodus auf sRGB eingestellt ist.) Zur Farbtonanpassung der Bilder. Sie können Farbtöne auf drei Optionen einstellen: Hoch, Mittel und Niedrig. Bei Auswahl von Hoch erscheinen die Bilder bläulich, bei Auswahl von Niedrig werden sie rötlich wiedergegeben.
  • Seite 80 Liste der Funktionen Untermenü Funktion Untermenü Funktion Progressiv (Wenn ein Component-Video oder RGB-Video eingegeben Video-Signal Sie können das Eingangssignal des Video-Anschlusses wird, kann diese Einstellung nur vorgenommen werden, wenn einstellen. Mit der Einstellung Automatisch werden das eingegebene Signal ein Zeilensprungsignal (480i/576i/1080i) Videosignale automatisch erkannt.

  • Seite 81: Menü Einstellung

    Liste der Funktionen Untermenü Funktion Menü Einstellung Zeigerform Sie können hier die Zeigerform wählen. Zeiger 1: Zeiger 2: Zeiger 3: s "Zeigerfunktion (Zeiger)" S.56 Regelt die Lautstärke. Die Einstellungen werden für jede Quelle Lautstärke separat gespeichert. Fernst.-Empfän‐ Sie können den Empfang des Fernbedienungssignals beschränken.

  • Seite 82: Menü Erweitert

    Liste der Funktionen Untermenü Funktion Menü Erweitert Testbild Sie können beim Aufstellen des Projektors mithilfe eines Testbilds die Projektion ohne Anschluss weiterer Geräte einstellen. Während der Anzeige des Testbildes können Zoom- und Schärfeeinstellungen und Keystone-Korrektur durchgeführt werden. Zum Aufheben des Testbilds drücken Sie die [Esc]-Taste auf der Fernbedienung oder dem Bedienfeld.

  • Seite 83: Menü Netzwerk

    Liste der Funktionen Untermenü Funktion Untermenü Funktion Benutzerlogo Sie können das Benutzerlogo ändern, das während der Reset Sie können Display und Betrieb im Menü Erweitert auf Hintergrundanzeige, dem A/V Stummschalten usw. als die Voreinstellungen zurücksetzen. Hintergrundbild erscheint. Hinweise, wie alle Menüpunkte auf ihre s "Speichern eines Benutzerlogos"...

  • Seite 84: Hinweise Zur Bedienung Des Menüs Netzwerk

    S.62 den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren • Wenn Sie einen Webbrowser auf einem Computer verwenden, der über ein Netzwerk mit dem Projektor verbunden ist, können Sie Einstellungen für die Funktionen des Projektors vornehmen und diesen steuern.

  • Seite 85: Bedienoperationen Der Soft-Tastatur

    Liste der Funktionen Abbr.: Zeigt weiter das Menü Netzwerk an. Grund Menü Bedienoperationen der Soft-Tastatur Das Netzwerk-Menü enthält Punkte, bei denen während der Einrichtung Buchstaben und Zahlen eingegeben werden müssen. Wenn dies der Fall ist, wird die folgende Software-Tastatur angezeigt. Durch Verwendung der Tasten [ ], [ ], [ ] und [ ] auf der Fernbedienung oder der Tasten...

  • Seite 86: Wireless Lan Menü

    Liste der Funktionen Untermenü Funktion Untermenü Funktion Projektor-Kenn‐ Bei der Einstellung Ein müssen Sie das Kennwort eingeben, Verbindungs‐ Stellen Sie den zu verwendenden Verbindungsmodus ein, wenn wort wenn Sie den Projektor mit einem Computer über ein Netzwerk modus Sie den Projektor und einen Computer über ein WLAN verbinden möchten.

  • Seite 87: Sicherheit Menü

    Liste der Funktionen Sicherheit Menü Untermenü Funktion IP-Einstellungen (Diese Einstellung ist nur möglich, wenn der Verfügbar bei installiertem WLAN-Gerät. Verbindungsmodus auf Infrastruktur eingestellt ist.) Sie können Netzwerkeinstellungen vornehmen. DHCP: Stellen Sie diese Option auf Ein, um mithilfe von DHCP die Netzwerkeinstellungen vorzunehmen. Wenn hier Ein eingestellt ist, können keine weiteren Adressen festgelegt werden.

  • Seite 88: Mail Menü

    Liste der Funktionen Wenn das WLAN-Gerät installiert ist und Sie Erweitert verwenden, sollten Untermenü Funktion Sie unbedingt Sicherheitseinstellungen vornehmen. Wählen Sie eine der Verschlüsselung Sie können den Schlüssel für die WEP-Verschlüsselung folgenden Möglichkeiten, um sich zu schützen. 1/Verschlüsse‐ eingeben. Geben Sie den Schlüssel in Ein-Byte-Zeichen ein, •...
  • Seite 89 Liste der Funktionen "Verwenden der Funktion Mail-Meldung zur Problemmeldung" S.69 Untermenü Funktion Adresse 1 ein‐ Sie können die E-Mail Adresse eingeben, die im Störungsfall stellen/ Adresse benachrichtigt werden soll. Sie können bis zu drei Adressen 2 einstellen/Ad‐ eingeben. Für die E-Mail-Adressen können Sie bis zu 32 Single Byte Zeichen eingeben.

  • Seite 90: Sonstige Menü

    Liste der Funktionen Sonstige Menü Untermenü Funktion Message Broad‐ Sie können die EPSON Message Broadcasting-Funktion casting aktivieren oder deaktivieren. Reset Menü Setzt alle Netzwerkeinstellungen zurück. Untermenü Funktion Stellen Sie diese Option auf Ein, um den Projektor mithilfe von SNMP SNMP zu überwachen.

  • Seite 91: Menü Eco

    Liste der Funktionen Untermenü Funktion Menü ECO Lichtoptimie‐ (Diese Einstellung ist nur möglich, wenn die Option Wenn Sie Einstellungen im ECO-Menü vornehmen, führt der Projektor rung Leistungsaufnahme auf Normal gesetzt ist.) Funktionen zur Energieersparnis aus. Wenn die Energiespareinstellungen Bei Einstellung auf Ein wird die Lampenhelligkeit gemäß dem aktiviert sind, wird neben jedem Untermenü...

  • Seite 92: Menü Information (Nur Anzeige)

    Liste der Funktionen Untermenü Funktion Untermenü Funktion ECO-Anzeige Bei Einstellung auf Ein werden links unten auf dem projizierten Lampenstunden Sie können die Gesamtbetriebszeit der Lampe anzeigen Bildschirm Blattsymbole angezeigt, wenn die Lampenhelligkeit Beim Erreichen der Lampenwarnzeit erscheint die Anzeige von normal zu gering oder von gering zu normal wechselt, um in gelb.

  • Seite 93: Menü Reset

    Liste der Funktionen Menü Reset Untermenü Funktion Sie können alle Elemente des Konfigurationsmenüs auf ihre Reset total Voreinstellungen zurücksetzen. Die folgenden Punkte werden nicht auf ihre Voreinstellungen zurückgesetzt: Eingangssignal, Benutzerlogo, Lampenstunden, Sprache, Kennwort, Zoom (nur EB-S18/EB- S03/EB-S120/EB-S200) und Netzwerk. Löscht die gesamte Lampenstundenbetriebszeit. Setzen Sie diese Reset Lampen‐...

  • Seite 94: Fehlersuche

    Fehlersuche In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

  • Seite 95: Verwendung Der Hilfe

    Verwendung der Hilfe Tritt am Projektor ein Problem auf, können Sie durch Drücken der Help- Taste den Hilfe-Bildschirm aufrufen, der Sie bei der Problembeseitigung unterstützt. Die Antworten auf die Fragen helfen Ihnen bei der Problemlösung. Drücken Sie die [Help]-Taste. Der Hilfe-Bildschirm wird angezeigt. Unter Verwendung der Unter Verwendung des Fernbedienung...
  • Seite 96 Verwendung der Hilfe Ist das Problem über die Hilfe-Funktion nicht zu beheben, lesen Sie bitte den folgenden Abschnitt. s "Problemlösung" S.97...

  • Seite 97: Problemlösung

    Problemlösung Tritt am Projektor ein Problem auf, überprüfen Sie zunächst die Kontrollanzeigen des Projektors anhand des folgenden Abschnitts: „Ablesen der Kontrollanzeigen“. Wenn das Problem durch die Kontrollanzeigen nicht deutlich genug erkennbar ist, lesen Sie bitten den folgenden Abschnitt. "Wenn die Kontrollanzeigen nicht weiterhelfen" S.102 Ablesen der Anzeigen Der Projektor ist mit den folgenden vier Anzeigen ausgestattet.
  • Seite 98 Epson-Projektoren. kend blinkend Kontaktliste für Epson-Projektoren Lüfter gestört Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Sensor gestört...

  • Seite 99: Kontaktliste Für Epson-Projektoren

    Kontaktliste für Epson-Projektoren Wenn die Lampe zerbrochen ist: Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. (Es können keine Bilder projiziert werden, bis die Lampe ersetzt wurde.) Kontaktliste für Epson-Projektoren...
  • Seite 100 Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Blau – blin‐ Orange – Orange – Epson-Projektoren. kend blinkend blinkend Kontaktliste für Epson-Projektoren Netzfehler Blau – blin‐ Orange – Orange – kend leuchtend leuchtend Warnung Hoch‐...
  • Seite 101 • Ist der Status einer Anzeige in dieser Tabelle nicht aufgeführt, stellen Sie die Benutzung des Projektors ein, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren.

  • Seite 102: Wenn Die Kontrollanzeigen Nicht Weiterhelfen

    Problemlösung Andere Probleme Wenn die Kontrollanzeigen nicht weiterhelfen • Keine oder schwache Tonwiedergabe S.110 Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen • Der Ton rauscht (nur beim Projizieren über USB Display) S.111 auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem •...

  • Seite 103: Probleme Mit Bildern

    Problemlösung Probleme mit Bildern Kein Bild Überprüfen Abhilfe Haben Sie die Ein-/Aus-Taste [t] gedrückt? Drücken Sie die Ein/-Aus-Taste [t] , um das Gerät einzuschalten. Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört. Schließen Sie das Netzkabel des Projektors richtig an. s "Von der Aufstellung bis zur Projektion"...

  • Seite 104: Keine Bewegten Bilder

    Problemlösung Keine bewegten Bilder Überprüfen Abhilfe Wird das Bildsignal des Computers auf dem LCD-Bildschirm und Schalten Sie das Bildsignal des Computers auf externen Ausgang um. Lesen Sie das Handbuch Ihres Computers oder dem Monitor ausgegeben? wenden Sie sich an den Computerhersteller. (Nur bei der Bildprojektion von einem Laptop oder einem Computer mit eingebautem LCD-Bildschirm) Sind die Inhalte des bewegten Bildes, welches Sie projizieren...

  • Seite 105: Die Meldung Kein Signal. Wird Angezeigt

    Problemlösung Überprüfen Abhilfe Stimmen Auflösung der Bildsignale und die Wiederholrate mit dem Hinweise zum Ändern der Auflösung der Bildsignale und der Wiederholrate, wie vom Computer ausgegeben, finden Sie Modus überein? im Handbuch des Computers. (Nur bei der Projektion von Computerbildern) s "Unterstützte Bildschirmformate"...

  • Seite 106: Verschwommene, Unscharfe Oder Verzerrte Bilder

    Problemlösung Verschwommene, unscharfe oder verzerrte Bilder Überprüfen Abhilfe Ist die Option Auto V-Keystone auf Aus gestellt? Die Einstellung Ein aktiviert die Funktion „Auto V-Keystone“. s Einstellung – Keystone – H/V-Keystone – Auto V-Keystone S.81 Wenn Sie den Projektor verwenden, während diese Einstellung deaktiviert ist, muss das projizierte Bild manuell justiert werden.

  • Seite 107: Das Bild Ist Abgeschnitten (Groß) Oder Zu Klein Dargestellt, Das Bildformat Stimmt Nicht Oder Das Bild Wird Spiegelverkehrt Angezeigt

    S.79 Ist die Option Übertragung überlagerter Fenster ausgewählt? Klicken Sie auf Alle Programme – EPSON Projektor – Epson USB Display – Einstellungen für Epson USB Display Vx.xx und deaktivieren Sie dann das Kontrollkästchen Übertragung überlagerter Fenster. (Nur beim Projizieren des USB Displays) Der Mauszeiger flackert (nur bei Projektion mit USB Display) Ist die Option Bewegung des Mauszeigers flüssiger werden lassen.

  • Seite 108: Die Bildfarben Sind Nicht Richtig

    Problemlösung Überprüfen Abhilfe Ist die richtige Auflösung gewählt? Stellen Sie den Computer so ein, dass die Ausgangssignale mit dem Projektor kompatibel sind. (Nur bei der Projektion von Computerbildern) s "Unterstützte Bildschirmformate" S.130 s Computerhandbuch Ist der richtige Projektionsmodus ausgewählt? Stellen Sie den Projektionsmodus je nach Installationsart des Projektors auf eine der folgenden Optionen ein: Front, Front/Decke, Rück oder Rück/Decke.

  • Seite 109: Bilder Zu Dunkel

    Problemlösung Bilder zu dunkel Überprüfen Abhilfe Wurde die Helligkeit des Bilds richtig eingestellt? Justieren Sie die Helligkeit- und Leistungsaufnahme-Einstellungen im Konfigurationsmenü. s Bild – Helligkeit S.78 s ECO - Leistungsaufnahme S.91 Ist der Kontrast richtig eingestellt? Stellen Sie den Kontrast im Konfigurationsmenü ein. s Bild –...

  • Seite 110: Andere Probleme

    PCM-Ausgabe. Ist die Option Ton vom Projektor ausgegeben. ausgewählt? Klicken Sie auf Alle Programme – EPSON-Projektor – Epson USB Display – Einstellungen für Epson USB Display Ver.x.xx und wählen Sie dann Ton vom Projektor ausgegeben. (Nur beim Projizieren des USB Displays)

  • Seite 111: Der Ton Rauscht (Nur Beim Projizieren Über Usb Display)

    Problemlösung Der Ton rauscht (nur beim Projizieren über USB Display) Überprüfen Abhilfe Ist die Lautstärke des Computers auf minimal gestellt, während die Wenn die Lautstärke des Computers auf minimal und die des Projektors gleichzeitig auf maximal gestellt ist, kann es zu des Projektors auf maximal gestellt ist? Audioüberlagerungen kommen.

  • Seite 112: Es Werden Keine Mails Empfangen, Auch Wenn Ein Problem Am Projektor Auftritt

    Trat eine schwere Störung auf, so dass die Projektion plötzlich Besteht die Störung fort, wenden Sie sich an Ihren Händler oder den nächstgelegenen Service. Die Adressen finden Sie in unterbrochen wurde? der Kontaktliste für Epson-Projektoren. Kontaktliste für Epson-Projektoren Wird der Projektor mit Strom versorgt? Überprüfen Sie die Stromzufuhr.

  • Seite 113: Wartung

    Wartung In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.

  • Seite 114: Reinigung

    Reinigung Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt Achtung werden. Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann. Achtung Schalten Sie den Projektor vor der Reinigung aus. Anderenfalls könnte dies zu einem Stromschlag führen.
  • Seite 115 Reinigung • Wenn auch nach der Reinigung noch die Meldung zur Reinigungsaufforderung angezeigt wird, muss der Luftfilter ausgetauscht werden. Ersetzen Sie den Luftfilter durch einen neuen. s "Austausch des Luftfilters" S.119 • Es wird empfohlen, diese Teile mindestens einmal alle 3 Monate zu reinigen.

  • Seite 116: Wechseln Der Verbrauchsmaterialien

    • Je nach Art der Lampe oder Verwendungsart kann diese dunkler werden oder ganz ausfallen, bevor die Warnung erscheint. Daher sollten Sie immer ein Lampenteil bereithalten. • Wir empfehlen die Verwendung von EPSON Originallampen. Die Verwendung von Nachbaulampen kann die Projektionsqualität und die Sicherheit beeinträchtigen. Jegliche Schäden oder Defekte, die durch die Verwendung von Nachbaulampen verursacht werden, fallen nicht unter Epsons Gewährleistung.
  • Seite 117 Wechseln der Verbrauchsmaterialien Warnung • Muss die Lampe ersetzt werden, weil sie nicht mehr leuchtet, besteht die Möglichkeit, dass sie zerbrochen ist. Ist der Projektor an der Decke aufgehängt, sollten Sie für den Lampentausch immer davon ausgehen, dass die Lampe zerbrochen ist. Stehen Sie daher seitlich von der Lampenabdeckung und nicht darunter.
  • Seite 118 Richtung hinein bis sie fest sitzt, drücken Sie kräftig, und Wenn die Lampe beschädigt ist: Ersetzen Sie die Lampe durch eine ziehen Sie nach dem korrekten Einsetzen die beiden Schrauben an. neue oder wenden Sie sich an Ihren Händler. Kontaktliste für Epson-Projektoren...

  • Seite 119: Zurücksetzen Der Lampenstunden

    Wechseln der Verbrauchsmaterialien Achtung • Setzen Sie die Lampe richtig ein. Als Sicherheitsmaßnahme wird die Lampe automatisch ausgeschaltet, wenn die Lampenabdeckung abgenommen wird. Sind Lampe oder Lampenabdeckung nicht richtig installiert, wird die Lampe nicht eingeschaltet. • In diesem Produkt befindet sich eine Lampe, die Quecksilber (Hg) enthält. Beachten Sie die gültigen örtlichen Richtlinien zu Entsorgung und Recycling.
  • Seite 120 Wechseln der Verbrauchsmaterialien Nachdem Sie den Projektor ausgeschaltet haben und ein doppeltes Tonsignal zur Bestätigung ertönt, ziehen Sie das Netzkabel ab. Die Abdeckung des Luftfilters öffnen. Einsetzen des neuen Luftfilters. Schieben Sie den Luftfilter nach innen, und drücken Sie ihn hinein, bis er einrastet.
  • Seite 121 Wechseln der Verbrauchsmaterialien Schließen Sie die Abdeckung des Luftfilters. Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Bestimmungen. Filterrahmen: ABS Filter: Polyurethanschaum...

  • Seite 122: Anhang

    Anhang...

  • Seite 123: Nützliche Software

    EasyMP Network Projection EasyMP Monitor Sie können Ihren Computerbildschirm über ein Netzwerk projizieren, Mithilfe von EasyMP Monitor können Sie den Status mehrerer Epson- indem Sie EasyMP Network Projection verwenden. Durch die gemeinsame Projektoren im Netzwerk überwachen und die einzelnen Projektoren von Nutzung des Projektors über das Netzwerk können Sie Daten von...

  • Seite 124: Sonderzubehör Und Verbrauchsmaterialien

    Wenden Sie sich an Ihren Händler oder an den nächstgelegenen Eine kompakte, leicht zu transportierende Leinwand. (Bildformat 4:3) Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Mobile Leinwand 60" ELPSC27 Kontaktliste für Epson-Projektoren Mobile Leinwand 80" ELPSC28 Leinwand 100"...

  • Seite 125: Bildschirmgröße Und Projektionsabstand

    Bildschirmgröße und Projektionsabstand Projektionsabstand (für EB-W18/EB-W03/EB-W120) Leinwandgröße 4:3 Kleinster Abstand (Fern) bis größter Abstand (Nah) 40" 81x61 126 - 152 50" 100x76 158 - 190 60" 120x91 190 - 229 70" 142x107 222 - 267 80" 160x120 255 - 306 100"...

  • Seite 126: Projektionsabstand (Für Eb-X24)

    Bildschirmgröße und Projektionsabstand Einheit: cm Projektionsabstand (für EB-X24) Leinwandgröße 16:10 Kleinster Abstand (Fern) bis größter Abstand (Nah) 35" 76x47 97 - 117 40" 86x54 111 - 134 50" 110x67 139 - 168 60" 130x81 168 - 202 80" 170x110 225 - 270 100"...

  • Seite 127: Projektionsabstand (Für Eb-X18/Eb-X03/Eb-X120/Eb-X200)

    Bildschirmgröße und Projektionsabstand Projektionsabstand (für EB-X18/EB-X03/EB-X120/ Leinwandgröße 4:3 Kleinster Abstand (Fern) bis EB-X200) größter Abstand (Nah) 40" 81x61 113 - 136 50" 100x76 142 - 171 60" 120x91 171 - 206 80" 160x120 229 - 275 100" 200x150 287 - 345 150"...
  • Seite 128 Bildschirmgröße und Projektionsabstand Einheit: cm Leinwandgröße 16:9 Kleinster Abstand (Fern) bis Leinwandgröße 4:3 größter Abstand (Nah) Kleinster Abstand (Fern) bis größter Abstand (Nah) 275" 610x340 910 - 1093 30" 61x46 89 - 107 40" 81x61 119 - 143 50" 100x76 150 - 180 60"...

  • Seite 129: Projektionsabstand (Für Eb-S18/Eb-S03/Eb-S120/Eb-S200)

    Bildschirmgröße und Projektionsabstand Einheit: cm Projektionsabstand (für EB-S18/EB-S03/EB-S120/ EB-S200) Leinwandgröße 4:3 Kleinster Abstand (Fern) bis (Fern) größter Abstand (Nah) 30" 61x46 88 - 119 50" 100x76 147 - 200 60" 120x91 177 - 240 70" 142x107 207 - 280 80" 160x120 237 - 321 100"...

  • Seite 130: Unterstützte Bildschirmformate

    Unterstützte Bildschirmformate Für EB-S18/EB-S03/EB-S120/EB-S200 Unterstützte Bildschirmauflösungen Signal Wiederholrate (Hz) Auflösung (Pixel) 60/72/75/85 640x480 Computersignale (analog RGB) SVGA 56/60/72/75/85 800x600 Für EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EB-W120/EB-X120/EB-X200 60/70/75/85 1024x768 Signal Wiederholrate (Hz) Auflösung (Pixel) WXGA 1280x768 60/72/75/85 640x480 1366x768 SVGA 56/60/72/75/85 800x600 60/75 1280x800 60/70/75/85 1024x768...

  • Seite 131: Composite Video

    1280x720 HDTV (720p) 50/60 1280x720 HDTV (1080i) 50/60 1920x1080 HDTV (1080i) 50/60 1920x1080 HDTV (1080p) 24/30/50/60 1920x1080 *1 nur EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EB-W120/EB-X120/EB-X200 Composite Video *2 nur EB-W18/EB-W03/EB-W120 Signal Wiederholrate (Hz) Auflösung (Pixel) TV (NTSC) 720x480 TV (SECAM) 720x576 TV (PAL) 50/60 720x576...

  • Seite 132: Technische Daten

    Technische Daten Allgemeine Technische Daten zum Projektor EB-X24 EB-W18 EB-X18 EB-S18 EB-W03/EB- EB-X03/EB- EB-S03/EB-S120/ Produktbezeichnung W120 X120/EB-X200 EB-S200 297 (B) x 79 (H) x 234 (T) mm Abmessungen 0,63" Breite 0,59 Zoll 0,55" Breite 0,59 Zoll 0,55" Größe des LCD-Bedienfeldes...
  • Seite 133 Technische Daten Anschlüsse Computer-Anschluss Mini Sub-D 15-polig (Buchse) RCA-Stecker Video-Anschluss Mini-DIN, 4-polig S-Video-Anschluss 2 x RCA-Stecker Audio-Anschluss HDMI (Audio wird nur von PCM unterstützt) HDMI-Anschluss USB-Buchse (Typ A) USB-A Anschluss USB-Buchse (Typ B) USB-B Anschluss * USB 2.0 wird unterstützt. Es kann jedoch nicht garantiert werden, dass alle Geräte mit USB-Unterstützung an den USB-Buchsen funktionieren.
  • Seite 134 Technische Daten Neigungswinkel Verwenden Sie den Projektor nicht mit einem Neigungswinkel über 30˚. Er könnte beschädigt werden oder einen Unfall verursachen.

  • Seite 135: Ansicht

    Ansicht EB-X24/EB-W18/EB-X18/EB-S18 31.8 99.6 EB-W03/EB-X03/EB-S03/EB-X120/EB-S120/EB-X200/EB-S200 3-M4 x 9 Einheit: mm Objektivmitte Abstand von der Objektivmitte zu den Befestigungspunkten für die Deckenhalterung...

  • Seite 136: Glossar

    Glossar In diesem Abschnitt werden schwierige Begriffe kurz beschrieben, die nicht im Text dieser Anleitung erklärt werden. Weitere Informationen finden Sie in anderen handelsüblichen Veröffentlichungen. Eine Methode der Wireless LAN-Verbindung, bei der Wireless LAN-Clients ohne Verwendung eines Zugriffspunktes kommunizieren. Ad hoc-Modus Das Verhältnis zwischen der Breite eines Bildes und seiner Höhe.
  • Seite 137 Glossar Ein Grafikkartenstandard mit einer Auflösung von 800 (horizontal) x 600 (vertikal) Punkten. SVGA Ein Verfahren, bei dem das Videosignal in eine Luminanzkomponente (Y) und eine Farbkomponente (C) aufgespalten wird. S-Video Ein Grafikkartenstandard mit einer Auflösung von 1.280 (horizontal) x 1.024 (vertikal) Punkten. SXGA Die Ausgangssignale von Computern haben eine bestimmte Frequenz.

  • Seite 138: Allgemeine Hinweise

    Microsoft Windows 8 Betriebssystem Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung der Epson Deutschland GmbH dürfen diese Bedienungsanleitung oder Teile hieraus in keiner In dieser Anleitung werden die oben genannten Betriebssysteme mit Form (z.B. Druck, Fotokopie, Mikrofilm, elektronisch oder ein anderes Verfahren), "Windows 2000", "Windows XP", "Windows Vista", "Windows 7"...

  • Seite 139: Allgemeiner Hinweis

    Marken der Wi-Fi Alliance. HDMI und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC. EPSON und ELPLP sind Marken oder eingetragene Marken der SEIKO EPSON CORPORATION. Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der...

  • Seite 140: Index

    Index Deckenprojektion ........21 Grund-Menü ..........85 Direkt Einschalten ........83 A/V-Stummschaltung ......... 55 Display ............82 Adaptive IRIS-Blende ......44, 79 Dokumentenkamera ......... 124 HDMI-Anschluss ........12 Alles zurücksetzen ........93 Dynamisch ............ 43 HDMI-Videobereich ........80 Anzeigeeinstellungen ........54 Hebel zur Fußjustage ........
  • Seite 141 Index Laufwerk wählen .......... 51 Problemlösung ..........97 SNMP ............70 Lautsprecher ..........12 Progressiv ............80 Soft-Tastatur ..........85 Lautstärke ............. 81 Projektion ............. 83 Sonderzubehör ........... 124 Lautstärketasten ........... 15 Projektionsabstand ........125 Sport .............. 43 Lichtoptimierung ......... 91 Projektoreinstellung ........
  • Seite 142 Index Verbindungsmodus ........86 Verbrauchsmaterialien ......124 Videoanschluss ..........12 Video-Signal ........... 80, 92 Vollsperre ............. 64 Vorgehen beim Lampenwechsel ..... 116 Vorgehen beim Wechseln des Luftfilters ................ 119 Web Remote ..........68 Webbrowser ..........67 Web-Steuerung ..........67 Wechseln der Batterien ....... 18 Weißtafel ............

Diese Anleitung auch für:

Eb-w03Eb-x03Eb-s120Eb-x18Eb-x120Eb-s18 ... Alle anzeigen

Inhaltsverzeichnis
