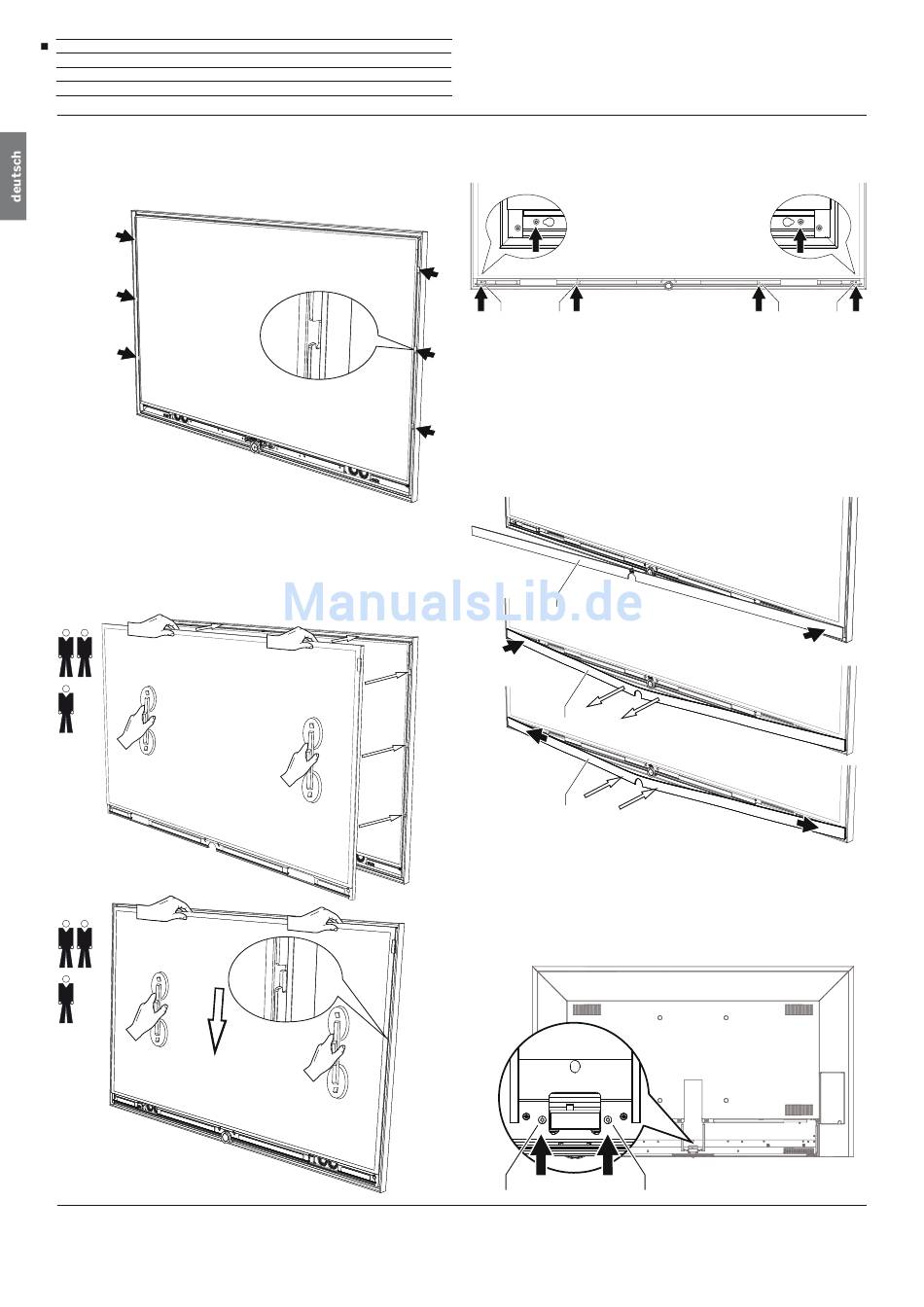

Montage der Scheibe (Reference 75/85)
Links und rechts am Panel befinden sich jeweils drei Befestigungspunkte,
in die die Scheibe eingehängt werden muss. Die Montage der Scheibe
sollte unbedingt durch mindestens zwei, besser drei Personen
erfolgen.
Positionieren Sie die Scheibe mittig über dem Panel des TV-Gerätes.
Achten Sie darauf, dass Sie das Panel und das umlaufende Aluminum-
profil am TV-Gerät nicht beschädigen. Führen Sie die Scheibe in die
Befestigungspunkte ein (1) und schieben Sie die Scheibe langsam in
die Verriegelung nach unten (2). Wenn das Spaltmaß seitlich und oben
gleich ist, wurde die Scheibe richtig montiert.
(2)
52
Schrauben Sie auf der Vorderseite des TV-Gerätes die vier
Befestigungschrauben (D) M4x20 / TX20 an den gekennzeichneten
Stellen ein. Drehen Sie diese handfest an.
D
(1) Nehmen Sie die Frontblende (B) und führen Sie die rechte Seite in
die Aussparung des Bajonettverschluss.
(2) Ziehen Sie die Mitte der Frontblende etwas vom TV-Gerät weg.
Anschließend fädeln Sie die linke Seite der Frontblende in den
Bajonettverschluss ein.
(3) Führen Sie nun die Mitte der Frontblende zum TV-Gerät und dabei
die beiden Befestigungsbolzen in die beiden Aussparungen.
Die Frontblende zentriert sich selbständig.
(1)
Schrauben Sie auf der Rückseite des TV-Gerätes die zwei
Befestigungschrauben (A) M4x35 / TX20 an den gekennzeichneten
Stellen ein. Drehen Sie diese handfest an.
Schließen Sie das Netzkabel wieder an und setzen die Kabelabdeckung
wieder auf.
A
D
B
B
B
A
D
D
(1)
(2)
(3)
