DEUTSCH
Erste Schritte

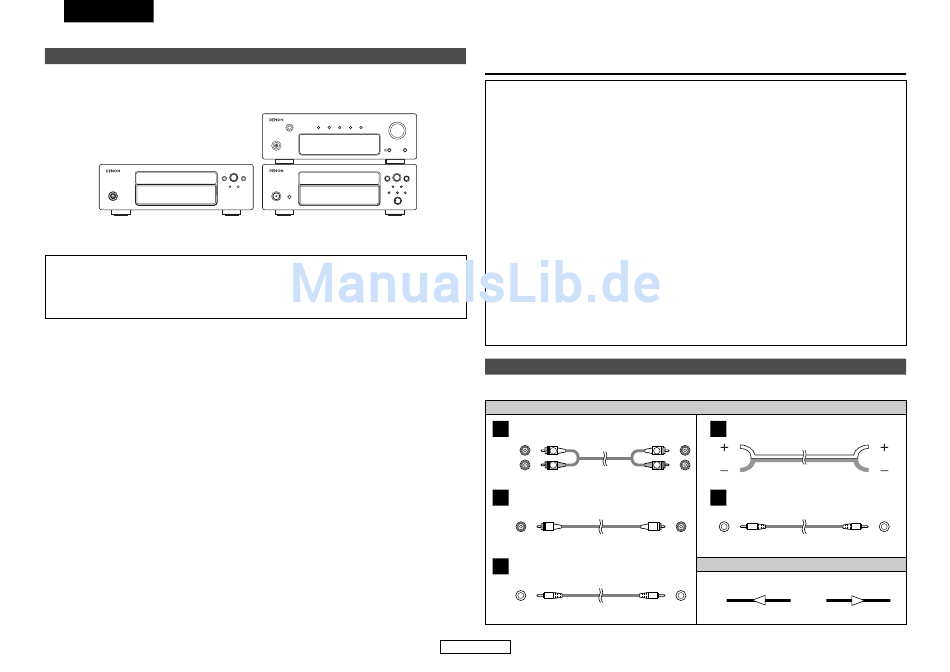

Empfohlener Systemaufbau

Zur Gewährleistung des Betriebs und der Sicherheit wird empfohlen, die Komponenten wie unten gezeigt
anzuordnen, wenn sie an Modelle der F102-Reihe angeschlossen werden.
DCD-F102 DCD-F102
oder or
CHR-F103
CHR-F103
HINWEIS:
• Führen Sie den Aufbau so durch, dass die Lüftungsöffnungen des Empfängers nicht bedeckt sind,
so dass die Hitze abgeführt werden kann.
• Legen Sie keine anderen Komponenten direkt auf die Oberfläche des Empfängers
• Bauen Sie nicht mehr als drei Komponenten aufeinander, um die Sicherheit nicht zu gefährden.
Anschlüsse
HINWEIS:
• Schließen Sie das Netzkabel erst an, nachdem Sie alle anderen Anschlüsse ausgeführt haben.
• Lesen Sie sich vor der Verkabelung auch die Bedienungsanleitungen der anderen Komponenten
durch.
• Achten Sie auf den richtigen Anschluß der linken und rechten Kanäle (links an links und rechts an
DRA-F102
rechts).
• Bündeln Sie Netzkabel nicht zusammen mit Lautsprecherkabeln. Anderenfalls könnten Summ- und
andere Störgeräusche auftreten.
• Das Durchführen von Anschlüssen bei eingeschalteter Stromversorgung kann zu Störgeräuschen
führen oder die Lautsprecher beschädigen.
DRR-F102
• Ein Zusammenbinden von Netzkabeln und Anschlusskabeln kann zu einem Brummen oder
Störgeräuschen führen.
• Schließen Sie alle Anschlusskabel zwischen den unterschiedlichen Komponenten fest an. Wenn die
Anschlüsse nicht vollständig sind, arbeitet das System unter Umständen nicht richtig.
• Stellen Sie sicher, dass Sie die Stromversorgungskabel abtrennen, wenn Sie die Anschlüsse
wechseln. Werden die Anschlüsse gewechselt während das System in Betrieb ist, kann dies eine
Fehlfunktion zur Folge haben.
• Schließen Sie die Stromkabel der Geräte, die an den DRA-F102 angeschlossen sind, an die
Stromanschlüsse des DRA-F102 an. Verwenden Sie die Anschlüsse nicht für Föhne oder andere
Nicht-Audio-Geräte.
• Heben Sie die Lautstärke nicht an, wenn kein Plattenteller an die PHONO-Eingangsanschlüsse
angeschlossen wurde. Anderenfalls wird ein Brummen oder Störgeräusch erzeugt.
Belassen Sie den im Lieferumfang enthaltenen Kurzschluss-Stecker eingesteckt, wenn kein
Plattenteller angeschlossen wird.

Kabelkennungen

Führen Sie die Anschlüsse unter Verwendung der unten dargestellten Anschlusskabel durch.
A
Analog-Anschlüsse (Stereo)
(Weiß)
L
(Rot) R
Cinch-Kabel
B
Analog-Anschlüsse (Mono, für Subwoofer)
Cinch-Kabel
C
Analog-Anschlüsse (Stereo)
Stereo-Miniklinkenstecker-Kabel
6
DEUTSCH
Audiokabel
D
Lautsprecher-Anschlüsse
L
R
Lautsprecher-Kabel
E
Systemanschlüsse
Systemkabel
Signalrichtung
Audiosignal
IN OUT OUT IN
