Allnet ALL7902RI Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Allnet Anleitungen
  4. Adapter
  5. ALL7902RI
  6. Benutzerhandbuch

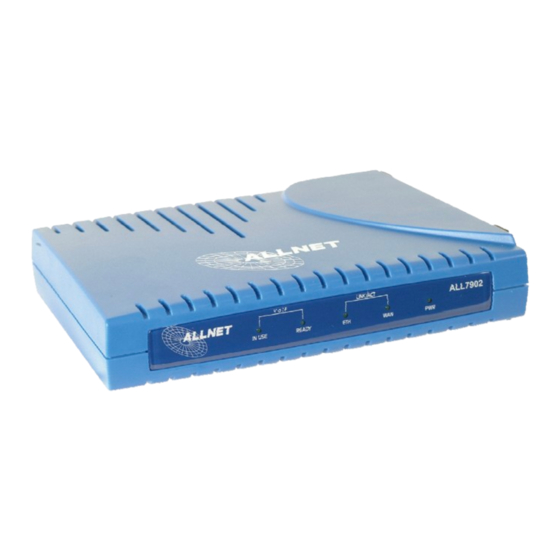

Allnet ALL7902RI Benutzerhandbuch

Analog telefon adapter
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
V
o
i
c
e
o
v
e
r
V
o
i
c
e
o
v
e
r
ALL7902 ATA VoIP Handbuch
A
L
L
7
A
L
L
7
I
P
-
A
n
a
l
o
g
I
P
-
A
n
a
l
o
g
ALL7902RI ATA VoIP Handbuch
Version 1.03
9
0
2
R
I
9
0
2
R
I
T
e
l
e
f
o
n
A
d
a
T
e
l
e
f
o
n
A
d
- i -
p
t
e
r
(
A
T
A
)
a
p
t
e
r
(
A
T
A
)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Allnet ALL7902RI

Inhaltszusammenfassung für Allnet ALL7902RI

  • Seite 1 ALL7902 ATA VoIP Handbuch ALL7902RI ATA VoIP Handbuch Version 1.03 - i -...

  • Seite 2: Inhaltsverzeichnis

    ALL7902 ATA VoIP Handbuch Inhaltsverzeichnis VORWORT ....................1 Haupt-Features..................2 IHR ALL7902 ANALOG TELEFON ADAPTER AUF EINEN BLICK ....3 PORTS AND SCHALTER................4 Beschreibung der LED-Anzeigen ............4 INSTALLATION DES ALL7902 ..............5 EIN-BENUTZER-KONFIGURATION ............6 Mehr-Benutzerbetrieb ................7 Verwendung eines Firmen-Netzwerkes ..........8 ALL7902 ROUTER FUNKTION SET-UP ............9 Zugriff auf das grafische User Interface (GUI) des ALL7902.
  • Seite 3 ALL7902 ATA VoIP Handbuch ATA Misc (Verschiedenes) Konfiguration ..........42 ADMIN PRIVILEGE / VERWALTUNGSFUNKTIONEN ......44 Route Table ..................44 8.1.2 Route Configuration...............45 Bridge MAC Table ................45 RIP System Wide Configuration / RIP Einstellungen......46 DMZ Konfiguration................49 SNTP Simple Network Time Protocol Konfiguration......50 Miscellaneous (Verschiedene) Konfigurationen........51 Admin Username / Password Configuration .........52 Reset to Default / Auf die Standardwerte zurücksetzen......53 Firmware Update ..................54...

  • Seite 4: Vorwort

    ALL7902 ATA VoIP Handbuch 1. Vorwort Vielen Dank, dass Sie sich für ein Qualitätsprodukt von ALLNET entschieden haben. Der ALL7902 VoIP Analog Telefone Adapter (ATA) basiert auf internationalen Standards und liefert eine qualitative hochwertige Voice-over-IP (VoIP) Verbindung. Internet Telefonie verwendet eine Reihe von Protokollen, einschließlich dem Real- time Transport Protocol (RTP) für den Transport von Multimedia Daten und dem...

  • Seite 5: Haupt-Features

    ALL7902 ATA VoIP Handbuch Haupt-Features • Anrufen und angerufen werden • Voice over IP Anruf ( über den SIP-Server) • Amtsanruf (Bypass I ) • Anruf mit IP Addresse (über Telefonbuch) • Konferenzgespräch (Ad Hoc Conference Call, Dreier-Konferenz) • Anruf Funktionen •...

  • Seite 6: Ihr All7902 Analog Telefon Adapter Auf Einen Blick

    ALL7902 ATA VoIP Handbuch 2. Ihr ALL7902 Analog Telefon Adapter auf einen Blick Die Ausstattung kann je nach Modell differieren. Bild 1: Anzeigen auf der Frontseite des ALL7902 Bild 2: Anschlüsse des ALL7902 auf der Rückseite - 3 -...

  • Seite 7: Ports And Schalter

    ALL7902 ATA VoIP Handbuch Ports and Schalter Power: hier wird die 12Volt Stromversorgung angeschlossen. Verwenden Sie nur das mitgelieferte Netzteil. Modem: 10/100 Base-T RJ-45 für den Anschluss an das (A)DSL oder Cable Modem. Ethernet: 10/100 Base-T RJ-45 für den Anschluss an den PC oder einen Hub/Switch.

  • Seite 8: Installation Des All7902

    ALL7902 ATA VoIP Handbuch 3. Installation des ALL7902 Auf den folgenden Seiten werden die verschiedenen Installationsoptionen des ALL7902 vorgestellt. Beachten sie auch die Möglichkeit, das Gerät mittels der Schnellinstallation „Setup“ in deutscher Sprache einzustellen. Dazu wählen sie im Eingangsbildschirm die gewünschte Sprache zwischen Englisch und Deutsch aus.

  • Seite 9: Ein-Benutzer-Konfiguration

    ALL7902 ATA VoIP Handbuch 3.1 Ein-Benutzer-Konfiguration Die folgende Abbildung zeigt eine typische “Ein-Benutzer-Konfiguration”. Sie benötigen ein ADSL Modem oder Cable Modem. Der ALL7902 kann hinter dem Router oder direkt Modem installiert werden. Prüfen Sie, Computer/Notebook über einen Ethernet Adapter verfügt. Das Telefon wird an die RJ-11-Buchse angeschlossen.

  • Seite 10: Mehr-Benutzerbetrieb

    ALL7902 ATA VoIP Handbuch Mehr-Benutzerbetrieb Falls Sie mehr als einen Computer/Notebook an eine Breitbandverbindung anschließen wollen, sollten Sie den ALL7902 an einem Switch/Hub betreiben. Der Switch/Hub wird an die Computer/Notebooks angeschlossen. Das Bild unten zeigt eine typische Multi-User Installation mit ADSL. Cable Modem Nutzer schließen statt Splitter und DSL Modem das Cable Modem an.

  • Seite 11: Verwendung Eines Firmen-Netzwerkes

    ALL7902 ATA VoIP Handbuch Verwendung eines Firmen-Netzwerkes Bitte kontaktieren Sie VOR der Installation Ihren Network Administrator. Die Ports 5000 und 5060 müssen für VoIP geöffnet sein/werden. Telephone Wall Socket Telephone Set Company Network internet Computer/Network with Ethernet Network Card Abbildung 3-4: Anschluss in einem Firmen-Netzwerk Achtung: Als Anschluss für die VoIP-Verbindung wird immer der MODEM-Port verwendet ! - 8 -...

  • Seite 12: All7902 Router Funktion Set-Up

    ALL7902 ATA VoIP Handbuch 4. ALL7902 Router Funktion Set-Up Zugriff auf das grafische User Interface (GUI) des ALL7902. Um den ALL7902 zu konfigurieren, müssen Sie mittels eines Web-Browsers zu dem Gerät eine Verbindung herstellen. i) Schließen Sie den ALL7902 an, wie im Abschnitt 3 beschrieben. ii) Starten Sie den Web Browser.
  • Seite 13 ALL7902 ATA VoIP Handbuch Abbildung 4.1: Setup Fenster Zum Fortfahren klicken sie einfach auf den Link am Bildschirmende, „>>Schritt 1: Netzwerkkonfiguration. Auch die Umschaltung der weiteren Abfragen wird jeweils an dieser Position angezeigt. - 10 -...

  • Seite 14: Basic Mode / Basis Betriebsart

    ALL7902 ATA VoIP Handbuch 5. Basic Mode / Basis Betriebsart Hier werden die Funktionen der individuellen Hyperlinks im Kasten links beschrieben. Abbildung: 5-0: Basic Mode Beschreibung - 11 -...

  • Seite 15: Overall Status / Zusammenfassender Status

    ALL7902 ATA VoIP Handbuch Overall Status / Zusammenfassender Status Hier werden alle Informationen zum WAN und LAN des ALL7902 aufgelistet Firmware Version: Hier finden Sie die Bezeichnung der installierten Firmware. WAN Connection Type: Hier wird gezeigt, ob der ALL7902 Connected = mit dem ISP verbunden ist.

  • Seite 16: Lan Status

    ALL7902 ATA VoIP Handbuch LAN Status Hier werden die IP-Adresse, Subnet Maske und MAC-Adresse des LAN Interfaces angezeigt. Abbildung: 5-2: LAN Status Total Number of LAN Interfaces: Dieses Feld zeigt die Anzahl aller verfügbaren Schnittstellen zum LAN an. Dies ist die Gesamtmenge der Computer, die in der Lage sind, sich beim DHCP Server anzumelden.

  • Seite 17: Dhcp Client Status

    ALL7902 ATA VoIP Handbuch DHCP Client Status Dieses Fenster zeigt die WAN IP-Adresse, die Ihnen vom ISP zugewiesen worden ist. • Wählen Sie Release oder Renew in der List Box • Klicken Sie Execute, um die WAN-Verbindung neu aufzubauen.. Abbildung: 5-3: DHCP Client Status - 14 -...

  • Seite 18: Ppp Status

    ALL7902 ATA VoIP Handbuch PPP Status Dieses Fenster zeigt den Status jeder einzelnen PPP Sitzung für jedes PPP Interface. Diese Seite enthält dynamische Information, die ca. alle 8 Sekunden aktualisiert werden. Herstellen und Beenden einer PPP Verbindung: 1. Geben Sie die Verbindungsnummer (connection number) in das entsprechende Textfeld ein.

  • Seite 19: Tcp Status

    ALL7902 ATA VoIP Handbuch • Bytes Sent: Anzahl der gesendeten Bytes bezogen auf diese PPP Connection. • Bytes Received: Anzahl der empfangenen Bytes bezogen auf diese PPP Connection. Connect und Disconnect: Diese felder erlauben Ihnen, eine PPP Verbindung für jedes PPP Interface manuell herzustellen bzw. zu beenden. Connection #: beschreibt die PPP Session, die begonnen/ beendet werden soll.

  • Seite 20: System Log

    ALL7902 ATA VoIP Handbuch General: Anzahl Pakete, Daten Pakete, Daten Bytes, “Out of Order” Paket2, “Out of Order” Bytes Discarded Packets / Verworfene Pakete: Falsche Checksummme, falscher Offset Header, zu kurz. Connections: Initiated (Initiiert), Accepted (akzeptiert), Established (hergestellt), Closed (beendet). System Log Die System Log Seite zeigt die Ereignisse, die das System ausgelöst hat.

  • Seite 21: Easy Connect

    ALL7902 ATA VoIP Handbuch Easy Connect Der ALL7902 besitzt in der aktuellen Firmwareversion ein Feature namens “Easy Connect”. Easy Connect erlaubt ihnen den Anschluss von PC’s an das Internet, ohne dass sie deren IP-Konfiguration verändern müssen. Der ALL7902 „hört“ dazu das Netzwerk ab und findet heraus, welche Adresse der PC hat und welches Standardgateway für den Internetzugang konfiguriert wurde.
  • Seite 22 ALL7902 ATA VoIP Handbuch Easy Connect hat 4 Funktionen: Auto IP: Wenn der PC eine gültige Einstellung für die eigene TCP/IP-Adresse und ein Standardgateway besitzt (egal welches IP-Subnet), kann dieser PC über den ALL7902 im Internet surfen. Dazu muss die Einstellung des PC’s i.d.R.

  • Seite 23: Basis Konfigurationseinstellungen

    ALL7902 ATA VoIP Handbuch 6 Basis Konfigurationseinstellungen WAN Konfiguration Hiermit können Sie die WAN-Konfiguration einstellen. Abbildung 6-1 WAN Konfiguration Bridge: “Enable” verbindet das LAN direct mit dem WAN (überbrücken beider Anschlüsse). Dieses Feature ist nur im Bridge Mode2 verfügbar. Standard ist “Disabled”.
  • Seite 24 ALL7902 ATA VoIP Handbuch • Es ist nicht notwendig Multicast Routing zwischen zwei ADSL PVCs oder zwei Interfaces auf der LAN Seite weiterzuleiten (Relay). • Das “Special purpose multicast packet“ (z.B. ein RIP 2 Paket) sollte ohne Störungen durchlaufen. Statische IP Einstellungen sind für Benutzer gedacht, die von ihrem ISP eine feste / statische IP- Adresse (WAN Seite) zugeteilt bekommen haben oder den Adapter hinter einem bestehenden Router im internen Netzwerk betreiben möchten.
  • Seite 25 ALL7902 ATA VoIP Handbuch Password: Geben Sie das PPP Passwort ein (bereitgestellt durch den ISP). Das Passwort wird nicht benötigt, um den Account zu löschen oder zu verändern. Das Passwort kann bis zu 127 Zeichen lang sein. Die PPP Account Configuration Status Tabelle wird am unteren Rand des Fensters angezeigt, um alle Accounts/Konten anzuzeigen.

  • Seite 26: Lan & Dhcp Konfiguration

    ALL7902 ATA VoIP Handbuch LAN & DHCP Konfiguration Mit diesem Fenster konfigurieren Sie das Local Area Network (LAN) und DHCP den Server. Abbildung 6-2 LAN & DHCP Konfiguration Um das LAN und DHCP einzustellen, verfahren Sie bitte wie folgt: 1. LAN Setting (Router Configuration): Hier stellen Sie die lokale IP-Adresse des Routers ein.
  • Seite 27 ALL7902 ATA VoIP Handbuch 2. Enable DHCP Server: Mit Enable schalten Sie das DHCP (Dynamic Host Configuration Protocol) ein. Der Router generiert IP-Adressen für die an den Router angeschlossenen Computer. 3. DHCP address pool selection, System Allocated: Wenn dieses Feld aktiviert ist, wird der Router automatisch IP-Adressen in dem hier eingestellten Adressbereich erzeugen.

  • Seite 28: Nat (Network Address Translation) Konfiguration

    ALL7902 ATA VoIP Handbuch NAT (Network Address Translation) Konfiguration Die NAT Konfigurationsseite dient dazu, die Netzwerk Adress-Umsetzung einzustellen. Das NAT-Modul stellt dynamische Netzwerkadressen und Port- Translation (Dynamic NAPT) zwischen LAN und WAN Verbindungen bereit. Der Datenverkehr im LAN wird zu den passenden WAN Verbindungen geroutet, je nach Ziel-Adresse und Routing Tabelle.
  • Seite 29 ALL7902 ATA VoIP Handbuch Abbildung 6-4 Weiterführende NAT Konfiguration Session Name: Dieses Feld enthält einen “Session Name“, um verschiedene NAT- Sessions für verschiedene Schnittstellen und verschiedene PPP-Sessions und PVCs unterscheiden zu helfen. Der Session-Name kann bis zu 31 Zeichen lang sein.

  • Seite 30: Port Forwarding Configuration / Port Weiterleitung

    ALL7902 ATA VoIP Handbuch • Dynamic NAPT: Dynamischer Multipler Mapping Mode (NxN) (Standard). Session Name: Mit diesem Feld wählen Sie entsprechende Session aus der “NAT Session Name Configuration“ aus. User’s IP: Hier können Sie die IP-Adresse eingeben, die der NAT/NAPT Session entspricht.

  • Seite 31: Bridge Filtering

    ALL7902 ATA VoIP Handbuch ID: Dies ist die ID Nummer der entsprechenden Konfiguration des virtuellen Servers. Public Port - Start: Dieses Feld dienst dazu, die Port Nummer des WAN oder externen Netzwerks einzustellen. Wenn Sie einen bereich eingeben, ist die der erste Port.
  • Seite 32 ALL7902 ATA VoIP Handbuch Source MAC: MAC-Adresse der Quelle, die weitergeleitet oder blockiert werden soll. Auf der nächsten Seite erfahren Sie, wie dies eingestellt wird. Die Quell-MAC- Adresse muss aus 12 hexadezimalen Zeichen bestehen. Destination MAC: MAC-Adresse des Zieles, die weitergeleitet oder blockiert werden soll.

  • Seite 33: Dns Konfiguration

    ALL7902 ATA VoIP Handbuch DNS Konfiguration Das Fenster DNS Configuration dient der Einstellung des DNS Proxy. Bei DHCP Requests von lokalen PCs, wird der DHCP Server die Port-IP des LAN-Ports zum Standard DNS Server machen. Deshalb kommen alle DNS Anfragen zuerst zum LAN-Port.

  • Seite 34: Save Settings / Reboot

    ALL7902 ATA VoIP Handbuch Wählen Sie diese Option, wenn die DNS Server Adresse vom ISP bekannt ist. User Configured ist standardmäßig deaktiviert. DNS Server: Dis ist der vom Benutzer definierte DNS Server URL Name und die IP. Standard = deaktiviert (Disabled). •...

  • Seite 35: Save & Reboot: Wenn Sie Dieses Feld Anklicken, Werden 2 Seiten

    ALL7902 ATA VoIP Handbuch • Save & Reboot: Wenn Sie dieses Feld anklicken, werden 2 Seiten erscheinen. Die erste bedeutet “Ihre Änderungen wurden gesichert und das Modem wird neu gestartet. Bitte warten…“. Danach folgt: “Ihre Änderungen wurden gesichert und das Modem wurde neu gestartet. Fertig“.

  • Seite 36: Weiterführende Einstellungen

    ALL7902 ATA VoIP Handbuch 7. Weiterführende Einstellungen Dies ist eine Kurzübersicht der weiterführenden Features, aufgelistet im Menü links. Abbildung 7-1 Advanced Mode /Weiterführende Einstellungen ATA Konfiguration Die ATA Konfigurationsseite dient der Eingabe von Parametern für die VoIP Applikation. - 33 -...
  • Seite 37 ALL7902 ATA VoIP Handbuch Abbildung 7-2 ATA Konfiguration Version details: Dieser Abschnitt zeigt die gegenwärtige Software-Version der ATA Applikation und des PTM Moduls. Service Provider To Use: Dieser Parameter beinhaltet dem Service Provider, den Sie ausgesucht haben. Verschiedene Service Provider spezifische Details können konfiguriert werden, wenn Sie auf den Link Update Service Provider klicken.

  • Seite 38: Sip Service Provider Konfiguration

    ALL7902 ATA VoIP Handbuch SIP Service Provider Konfiguration 7.2.1 SIP Service Provider Die ATA SIP Service Provider Konfiguration dient dazu, die Konfigurationsdaten für den SIP Service Provider einzustellen. Abbildung 7-3 ATA SIP Service Provider Konfiguration Service Provider List: Dieser Abschnitt ist ein Drop-down Menü, das dem Benutzer erlaubt, den Service Provider auszuwählen, der konfiguriert werden soll.

  • Seite 39: Edit: Mit Der Option Edit Wird Der Ausgewählte Service Provider

    ALL7902 ATA VoIP Handbuch OutboundProxy Address: Dieser Parameter ist die IP Adresse des ausgehenden Proxy Servers. Diese Information wird benötigt, wenn der ATA hinter einer NAT angeschlossen ist. Authentication Method: Dieser Parameter zeigt die Authentication Methode an. Zur Zeit wird nur MD5 unterstützt. •...
  • Seite 40 ALL7902 ATA VoIP Handbuch Abbildung 7-4 ATA Login Account Konfiguration User Profile List: Dies ist eine Drop-down Liste, mit der der Login Account ausgewählt werden kann, der konfiguriert werden soll. Wenn ein Login Account von der dynamischen Liste ausgewählt worden ist, werden die entsprechenden Parameter automatisch angezeigt.

  • Seite 41: Ata Timer Konfiguration

    ALL7902 ATA VoIP Handbuch Login Action: Der ALL7902 bietet eine Drop-down Option (Display, Add, oder Edit oder Delete), um verschiedene Login Parameters zu manipulieren. Diese Parameter können angezeigt, hinzugefügt und editiert werden. • Display: Dies Standard-Option; Ihre Auswahl zeigt entsprechenden Login nachdem der Submit Knopf angeklickt wurde. •...
  • Seite 42 ALL7902 ATA VoIP Handbuch Abbildung 7-5 ATA Timer Konfiguration Predial Timeout: Dieser Timer zeigt die Periode an, in der der Wählton gehört werden kann, wenn der Handapparat abgehoben wurde. Am Ende dieser Periode, falls nicht gewählt wurde, ertönt der schnelle Belegt-Ton. Alert Timeout: Der Alarm-Timer zeigt die Zeit, in der der ALL7902 läutet, wenn ein ankommender Ruf erkannt wird.

  • Seite 43: Country Specific Ring & Tones / Landesspezifische Einstellungen

    ALL7902 ATA VoIP Handbuch Submit Changes: Durch Anklicken dieses Knopfes werden die Änderungen in den RAM gespeichert. Um die Änderungen andauernd zu speichern, müssen sie mit der “Save Settings/Reboot“ Web Page gesichert werden. Country Specific Ring & Tones / Landesspezifische Einstellungen Das Fenster Country Specific Ring &...
  • Seite 44 ALL7902 ATA VoIP Handbuch Ring Parameters: Diese Parameters sind auf 5 Felder aufgeteilt. Frequency, OnTime1, OffTime1, OnTime2, and OffTime2. Zeitwerte sind in Millisekunden angegeben. Die Frequenz wird in Hertz angegeben. Normal Dial Tone: Der Wählton-Parameter besteht aus sechs Feldern: Freq1, Freq2, OnTime1, OffTime1, OnTime2, und OffTime2.

  • Seite 45: Ata Misc (Verschiedenes) Konfiguration

    ALL7902 ATA VoIP Handbuch Submit Changes: Hiermit werden die Änderungen in den RAM gespeichert. Um die Änderungen permanent zu speichern, müssen die Änderungen mit der Option „Save Settings/Reboot“ gespeichert werden! ATA Misc (Verschiedenes) Konfiguration Abbildung 7-7 ATA „Misc“ Verschiedene Einstellungen •...
  • Seite 46 ALL7902 ATA VoIP Handbuch • STUN Enable: Hiermit wird entschieden, ob die ATA-Anwendung STUN verwendet. Yes: STUN wird verwendet. Verwenden Sie diese Einstellung, falls der ATA hinter einem Router mit NAT installiert ist und dieser nicht über ALG für SIP verfügt. Beachten Sie, dass STUN keine symmetrischen NATs unterstützt.

  • Seite 47: Admin Privilege / Verwaltungsfunktionen

    ALL7902 ATA VoIP Handbuch 8. Admin Privilege / Verwaltungsfunktionen Route Table Das Route Table Fenster zeigt die Routing Tabelle und dient der manuellen EIngabe von Routing Informationen. Hier wird der Routing Status aus Destination (Ziel), Netmask, Gateway und Interface angezeigt. Das Interface lo0 ist ein “Loop Back Interface”;...

  • Seite 48: Route Configuration

    ALL7902 ATA VoIP Handbuch 8.1.2 Route Configuration Abbildung 8-2 Route Configuration • Destination: Hiermit wird die Remote Network oder Host IP-Adresse für statisches Routing festgelegt. • Netmask: Hier wird die Subnet Maske eingegeben. • Gateway: In dieses Feld kann die IP-Adresse des Gateway-Gerätes eingegeben werden.

  • Seite 49: Rip System Wide Configuration / Rip Einstellungen

    ALL7902 ATA VoIP Handbuch Abbildung 8-3 Bridge MAC Tabelle Aging Timeout: Mit diesem feld stellen Sie die Update Periode der MAC Tabelle ein. Eine niedrigere Zahl führt zu häufigerem Update. Gültige Werte: 0 – 32767, Standard ist 100. RIP System Wide Configuration / RIP Einstellungen RIP (Routing Information Protocol) ist ein Management Protokoll, das sicherstellt, dass alle Hosts in einem Netzwerk über die gleichen Informationen über Routing Pfade verfügen.
  • Seite 50 ALL7902 ATA VoIP Handbuch “Announcement Messages”, sendet, basiert zwei Konfigurationsparametern: RIP Versions-Number und Multicast: Abbildung 8-4 RIP System Wide Konfiguration Die RIP Messages, die empfangen und verarbeitet werden, basieren auf zwei Konfigurations-Parametern: RIP Versions-Nummer und Multicast : Version Multicast Announcements Sent V2-BC V2-MC RIP: Mit diesem Feld wird RIP aktiviert oder deaktiviert.
  • Seite 51 ALL7902 ATA VoIP Handbuch Expire Timeout: Dieses feld dienst der Einstellung des Routen-Ablauf-Timers in Sekunden. Wenn eine Route nicht innerhalb der hier vorgegebenen Zeit aktualisiert wurde, verliert sich ihre Gültigkeit und wird entfernt. Sie bleibt als „ungültig“ in der internen RIP Route Tabelle. Diese Änderung wird anderen Routern mitgeteilt. Gültige Werte sind 0 –...

  • Seite 52: Dmz Konfiguration

    ALL7902 ATA VoIP Handbuch Listener: Hier wird der Listener Mode ausgewählt (RIP Receive) • V1: Listener empfängt nur RIPv1. • V2: Listener empfängt nur RIPv2. • V1+V2: Listener empfängt RIPv1 und RIPv2. Current RIP Settings: Dieses Feld zeigt den RIP Status jedes Interfaces an. DMZ Konfiguration Das DMZ- (De-Militarized Zone) Fenster ermöglicht es, ein lokales Netzwerkgerät (z.B.

  • Seite 53: Sntp Simple Network Time Protocol Konfiguration

    ALL7902 ATA VoIP Handbuch SNTP Simple Network Time Protocol Konfiguration Abbildung 8-7 SNTP Konfiguration SNTP: Das Simple Network Time Protocol ist eine effiziente Methode, die aktuelle Zeit von einem Zeit-Server zu beziehen. Time Zone: Hier wird die geografische Zeitzone ausgewählt. Daylight Saving Time: Sommerzeit-Option.

  • Seite 54: Miscellaneous (Verschiedene) Konfigurationen

    ALL7902 ATA VoIP Handbuch Miscellaneous (Verschiedene) Konfigurationen Hier können verschiedene weitere Einstellungen, z.B. HTTP, FTP, Command Line Interface, IGMP, vorgenommen werden. Abbildung 8-9 Weitere Einstellungen HTTP Server Access: Hiermit entscheiden Sie, von wo aus diese Web Seiten erreicht werden können. •...

  • Seite 55: Admin Username / Password Configuration

    ALL7902 ATA VoIP Handbuch FTP server: Mit diesem Feld aktivieren oder deaktivieren Sie den FTP Server. System Default ist Enabled, also aktiviert. • Disable WAN side FTP access: Hiermit wird FTP Access von der WAN Seite aus gereget. Standard ist Disabled, deaktiviert. TFTP server: Mit diesem Feld aktivieren bzw.

  • Seite 56: Reset To Default / Auf Die Standardwerte Zurücksetzen

    ALL7902 ATA VoIP Handbuch Abbildung 8-10 Admin Username / Password Einstellungen Geben Sie das Password in beide Textfelder ein. Das Passwort muß mindestens 8 Zeichen lang sein und darf kein '&' Zeichen enthalten. (Anmerkung: Für FTP ist ein Passwort unbedingt erforderlich.) Mit Submit und Save Settings werden die Änderungen übernommen.

  • Seite 57: Firmware Update

    ALL7902 ATA VoIP Handbuch Klicken Sie auf den Restore Button um den Prozess zu starten. Firmware Update Hiermit kann ein Update der Firmware über das Web Interface erfolgen. Abbildung 8-12 Firmware Update • Beim Anklicken des Knopfes “Firmware Update”, wird der ALL7902 einen Neustart durchführen.

  • Seite 58: Save / Reboot / Daten Im Flash Sichern Und Neustart

    ALL7902 ATA VoIP Handbuch Wenn Sie die Firmware nicht updaten wollen, klicken Sie auf Cancel Update. 8.10 Save / Reboot / Daten im Flash sichern und Neustart Mit dieser Seite sichern Sie die Daten in den Flash-Speicher und starten den ALL7902 neu oder Sie starten nur neu, ohne zu sichern.

  • Seite 59: Dial Plan Funktionen Und Stern-Funktionen

    ALL7902 ATA VoIP Handbuch Dial Plan Funktionen und Stern-Funktionen Die nachfolgenden Eingaben definieren die Dialplan-Funktionen, wie sie durch den Benutzer oder Service-Provider gewählt werden können. Diese Wahlfunktionen sind optional, müssen also für eine normale Wahl nicht zwingend benutzt werden. Nur für die Einleitung einer Sonderfunktion ist die Eingabe vor der eigentlichen Nummernwahl nötig.

  • Seite 60: Dial Plan Regeln

    ALL7902 ATA VoIP Handbuch Dial Plan Regeln Die Interpretation und Überprüfung eines Dialplans basiert auf folgenden Zeichen,Platzhaltern und Operatoren: Zeichen Bedeutung 0–9, A–D, #, oder * Ein DTMF (Tonwahl) Zeichen ist gültig, wenn es eines der folgenden Zeichen repräsentiert: 0–9 oder A, B, C oder D oder # oder *. Nummerisches DTMF Zeichen im Bereich von 0 bis 9.

  • Seite 61: Default Dial Plan

    ALL7902 ATA VoIP Handbuch Default Dial Plan Der Standard-Dialplan ist an dem Nordamerikanischen Nummernplan (NANP) orientiert und sieht folgendermassen aus (die einzelnen Regeln werden durch das “ | “-Zeichen voneinander getrennt): 0>#t4|Nx.5t8xt2>#|011x>#x.et8xt2|1Nx.2Nx.5t8xt2>#|1:*72;>#x.etfxt2| 2:*73;>#t4|3:*74;>#x.etfxt2|4:*75;>#x.etfxt2|11:*70;>#t4|12:*69;>#t4| 16:*90;x>#x.dtfxt2|18:*47;x>#[0-9*].f[0-9*].ft8[0-9*].ft4|19:*67;t4xt2>#| 20:**;>#t4|22:*83;>#t4|23:*76;>#t4|24:*77;>#t4|25:N1t41;>#|[0-9*]>#[0-9*].e[0-9*].ft4 Anmerkung: Die Kleinbuchstaben a-f repräsentieren in den Regeln die Zahlenwerte von 10 (a) bis 15 (f). Tabelle: Default Dial Plan Regeln Default Dial Plan Regel Dial Plan Funktion...
  • Seite 62 ALL7902 ATA VoIP Handbuch Anmerkung: Wenn der Wähltimer (max. Zeit zwischen zwei gedrückten Tasten am Telefon) während der minimalen Zahl einzugebender Stellen abläuft, gilt die entsprechende Regel nicht und es wird nach einer Übereinstimmung mit einer nachfolgenden Regel gesucht. Läuft der Timer ab, während optionale Stellen gewählt werden, wird die bis dahin eingegebene Rufnummer gewählt.

  • Seite 63: Ce Konformitätserklärung

    EG Konformitätserklärung Wird hiermit bestätigt, dass der ALLNET ALL7902 SIP Analog Telefon Adapter (ATA) den Anforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (1999/5/EG) und in der Richtlinie des Rates vom 19.
  • Seite 64 ALL7902 ATA VoIP Handbuch ALLNET Computersysteme GmbH Maistr. 2 82110 Germering Die Konformitätserklärung kann unter der oben genannten Adresse oder im Internet unter http://www.allnet.de/ce-certificates/ eingesehen werden. - 61 -...
