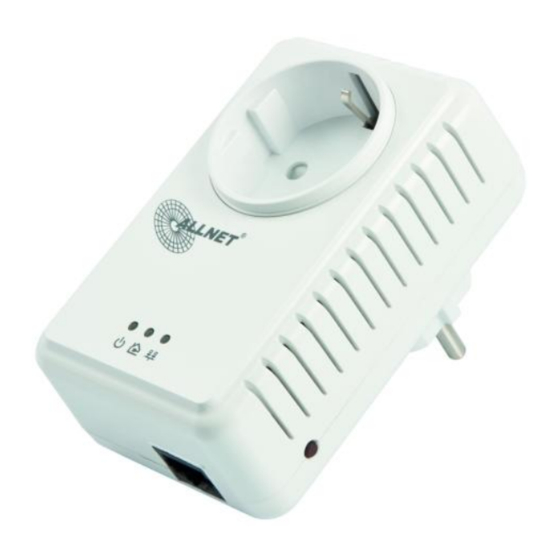

- Seite 1 ALL168255 QIG DEUTSCH ALL168255 500 Mbps PLC Ethernet Bridge Schnellinstallation ALL168255 Schnellinstallation © 2012 ALLNET GmbH All rights reserved Seite 1...
- Seite 2 ALL168255 QIG DEUTSCH SCHNELL INSTALLATION ALL168255 ORWORT Dieses Dokument beschreibt die Installation des ALLNET Powerline Ethernet Adapters ALL168255. Technische Änderungen am Gerät sind jederzeit und ohne Vorankündigung möglich. Geänderte oder ergänzende Dokumentation kann von www.allnet.de im Download-Bereich heruntergeladen werden. NHALT Dieses Dokument beschreibt folgendes: ...
-
Seite 3: Wichtige Sicherheitshinweise
übergeben es zur Überprüfung an Ihren Fachhändler: Anschlusskabel sind beschädigt. Eine Flüssigkeit ist in das Gerät eingedrungen. Das Gerät wurde Regen ausgesetzt. Das Gerät funktioniert nicht wie in der Anleitung beschrieben. ALL168255 Schnellinstallation © 2012 ALLNET GmbH All rights reserved Seite 3... - Seite 4 Pentium® 200 MHz Prozessor, oder besser Mindestens einen freien Ethernet Port für den direkten Anschluss des ALL168255. 2. Ihr PC darf nicht für ein anderes Netzwerk konfiguriert sein. Das bedeutet: Es ist keine Netzwerksoftware installiert, außer Microsoft Network, NetWare Networks Client oder Microsoft Family Logon ...
- Seite 5 ALL168255 QIG DEUTSCH 5. Das Ethernetkabel wird, wie unten gezeigt, in die dafür vorgesehene Buchse des ALL168255 eingeführt, bis es mit einem Klick einrastet. 6. Technologische Grenzen von PowerLine Um die gesetzlichen Auflagen zu erfüllen, ist die Sendeleistung des Gerätes begrenzt. Eine Distanz von bis zu 200 Meter Stromkabellänge kann innerhalb einer Hausinstallation erreicht werden.
- Seite 6 ALL168255 QIG DEUTSCH Installationsleitfaden Wichtig! Verwenden Sie für den Anschluss des ALL168255 keine Steckdosenleisten, sondern nach Möglichkeit eine Wandsteckdose. Manche Geräte, zum Beispiel Ladegeräte von Handys, Halogenstrahler, Elektromotoren im Staubsauger oder qualitativ schlechte PC-Netzteile können Störungen verursachen, die Geschwindigkeit und Reichweite der Powerline-Übertragung negativ beeinträchtigen. Wenn Sie diese störenden Geräte über eine Steckdosenleiste mit eingebautem Netzfilter...
- Seite 7 Stecken Sie den Powerline Adapter in eine Steckdose. Verbinden Sie den RJ45 Anschluss des Powerline-Adapters mit Hilfe des mitgelieferten Kabel mit einem Ethernet Port des WLAN Accesspoints. Schritt 1 Schritt 2 WLAN-AP ALL168255 Schnellinstallation © 2012 ALLNET GmbH All rights reserved Seite 7...
-
Seite 8: Technische Daten
Relative Humidity Operating : 10~85% Non-Condensing Storage : 5~90% Non-Condensing 100 ~ 240 VAC 50/60Hz Power Source Power ca. 2W (Normal mode), less than 0.5W (Standby mode) Consumption Certification ALL168255 Schnellinstallation © 2012 ALLNET GmbH All rights reserved Seite 8... - Seite 9 Im Standby-Mode blinkt die PWR-LED regelmässig, die anderen LED-Anzeigen sind aus. Under standby mode, the PLC and ETH LEDs will all be off and the PWR-LED is blinking. Verwendung der Drucktaste des ALL168255 Powerline Netzwerk Adapters ACHTUNG: Im Standby-Mode sind die Tasten ohne Funktion! Verwendung der NID/RST-Taste: 1.
-
Seite 10: Neues Gerät Zum Existierenden Privaten Netzwerk Hinzufügen
Drücken Sie den NID/RST-Knopf des Geräts für 10-15 Sekunden. Während des Reset schalten sich alle LED’s kurzzeitig ab und das Gerät startet neu. Die Einstellungen werden dabei auf die Werkseinstellungen zurückgesetzt. ALL168255 Schnellinstallation © 2012 ALLNET GmbH All rights reserved Seite 10... - Seite 11 Ohne korrekten Ethernet-Link fällt der Adapter nach 60s wieder in Standby zurück, d.h. der Test sollte entweder innerhalb einer Minute durchgeführt werden oder man schließt ein Netzwerkgerät an das ALL168255 an (damit dieser einen dauerhaften Ethernet-Link bekommt). 2. Installieren Sie das Powerline Utility, welches sich auf der mitgelieferten CD befindet.
- Seite 12 Gerät in diesem Stromnetz gleich sein. Diese Prozedur sollte für die anderen Powerline-Bridges ebenfalls durchgeführt werden, damit alle Adapter wirklich den gleichen Network Name verwenden. Für die Prozedur benötigen Sie keinen Internetzugang! ALL168255 Schnellinstallation © 2012 ALLNET GmbH All rights reserved Seite 12...
- Seite 13 Nach der erfolgreichen Konfiguration sollte alles wieder am geplanten Einsatzort installiert werden und funktionieren. Weitere allgemeine Informationen rund um das Thema Powerline, Phasenkoppler und Fehlersuche finden Sie auf unserer Homepage: http://212.18.29.49/ftp/pub/allnet/powernet/powerline_all/Powerline1.pdf ALL168255 Schnellinstallation © 2012 ALLNET GmbH All rights reserved Seite 13...
-
Seite 14: Konformitätserklärung
This equipment is intended to be operated in all countries. Anschrift: Allnet GmbH Maistraße 2 82110 Germering Germany E-Mail: info@allnet.de support@allnet.de Phone: +49 (0)89 894 222 22 Germering, August 28, 2012 Fax: +49 (0)89 894 222 33 ALL168255 Schnellinstallation © 2012 ALLNET GmbH All rights reserved Seite 14... - Seite 15 Manufacturer: ALLNET GmbH ALLNET Deutschland GmbH Maistrasse 2 82110 Germering Tel. +49 89 894 222 22 Fax +49 89 894 222 33 E-Mail: info@allnet.de ALL168255 Schnellinstallation © 2012 ALLNET GmbH All rights reserved Seite 15...
