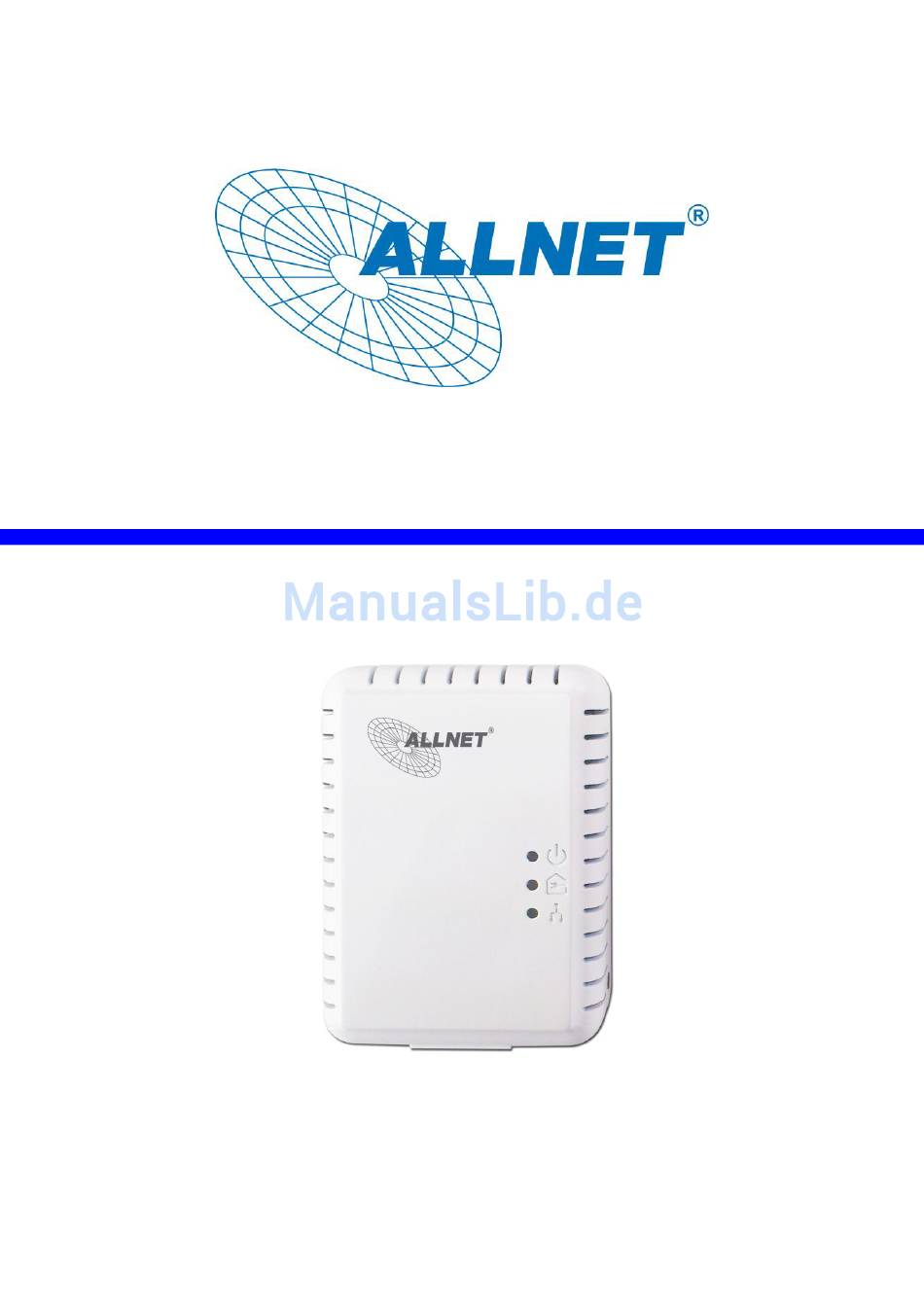

- Seite 1 ALL168250 QIG ALL168250 500 Mbps PLC Ethernet Bridge KURZANLEITUNG ALL 168250 Express-Setup © 2012 ALLNET GmbH All rights reserved Seite 1...
- Seite 2 ALL168250 QIG ORWORT Dieses Dokument beschreibt die Installation des ALLNET Powerline Ethernet Adapters ALL168250. Technische Änderungen am Gerät sind jederzeit und ohne Vorankündigung möglich. Geänderte oder ergänzende Dokumentation kann von www.allnet.de im Download-Bereich heruntergeladen werden. NHALT Dieses Dokument beschreibt folgendes: ...
-
Seite 3: Wichtige Sicherheitshinweise
Anschlusskabel sind beschädigt. Eine Flüssigkeit ist in das Gerät eingedrungen. Das Gerät wurde Regen ausgesetzt. Das Gerät funktioniert nicht wie in der Anleitung beschrieben. ALL 168250 Express-Setup © 2012 ALLNET GmbH All rights reserved Seite 3... - Seite 4 Pentium® 200 MHz Prozessor, oder besser Mindestens einen freien Ethernet Port für den direkten Anschluss des ALL168250. 2. Ihr PC darf nicht für ein anderes Netzwerk konfiguriert sein. Das bedeutet: Es ist keine Netzwerksoftware installiert, außer Microsoft Network, NetWare Networks Client oder Microsoft Family Logon ...
- Seite 5 ALL168250 QIG 5. Das Ethernetkabel wird, wie unten gezeigt, in die dafür vorgesehene Buchse des ALL168250 eingeführt, bis es mit einem Klick einrastet. 6. Technologische Grenzen von PowerLine Um die gesetzlichen Auflagen zu erfüllen, ist die Sendeleistung des Gerätes begrenzt. Eine Distanz von bis zu 200 Meter Stromkabellänge kann innerhalb einer Hausinstallation erreicht werden.
- Seite 6 ALL168250 QIG Installationsleitfaden Wichtig! Verwenden Sie für den Anschluss des ALL168250 keine Steckdosenleisten, sondern nach Möglichkeit eine Wandsteckdose. Manche Geräte, zum Beispiel Ladegeräte von Handys, Halogenstrahler, Elektromotoren im Staubsauger oder qualitativ schlechte PC-Netzteile können Störungen verursachen, die Geschwindigkeit und Reichweite der Powerline-Übertragung negativ beeinträchtigen. Wenn Sie diese störenden Geräte über eine Steckdosenleiste mit eingebautem Netzfilter...
- Seite 7 Stecken Sie den Powerline Adapter in eine Steckdose. Verbinden Sie den RJ45 Anschluss des Powerline-Adapters mit Hilfe des mitgelieferten Kabel mit einem Ethernet Port des WLAN Accesspoints. Schritt 1 Schritt 2 WLAN-AP ALL 168250 Express-Setup © 2012 ALLNET GmbH All rights reserved Seite 7...
-
Seite 8: Technische Daten
Lager : -20~60 ℃ Luftfeuchtigkeit Betrieb : 10~85% Non-Condensing Lager : 5~90% Non-Condensing 100 ~ 240 VAC 50/60Hz Power Stromverbrauch 4W Max (im Betrieb); unter 0,5W (Standby) Zertifizierung ALL 168250 Express-Setup © 2012 ALLNET GmbH All rights reserved Seite 8... - Seite 9 Im Standby-Mode blinkt die PWR-LED regelmäßig, die anderen LED-Anzeigen sind aus. Under standby mode, the PLC and ETH LEDs will all be off and the PWR-LED is blinking. Verwendung der Drucktasten des ALL168250 Powerline Netzwerk Adapters ACHTUNG: Im Standby-Mode sind die Tasten ohne Funktion! Verwendung der SETUP-Taste: 1.
- Seite 10 Nach der Installation schließen Sie Ihren PC direkt an einen der Powerline an. 3. Starten Sie die Software und klicken Sie im Menüpunkt „Main“ beim Unterpunkt Security auf „Set“ Achten Sie darauf, dass die beiden Häkchen aktiviert sind. ALL 168250 Express-Setup © 2012 ALLNET GmbH All rights reserved Seite 10...
- Seite 11 Nach der erfolgreichen Konfiguration sollte alles wieder wie gehabt installiert werden und auch dementsprechend funktionieren. Weitere allgemeine Informationen rund um das Thema Powerline, Phasenkoppler und Fehlersuche finden Sie auf unserer Homepage ALL 168250 Express-Setup © 2012 ALLNET GmbH All rights reserved Seite 11...
- Seite 12 The safety advice in the documentation accompanying the products shall be obeyed. The conformity to the above directive is indicated by the CE sign on the device. The ALLNET ALL168250 conforms to the Council Directives of 2004/108/EC EMC. This equipment meets the following conformance standards:...
- Seite 13 Manufacturer: ALLNET GmbH ALLNET Deutschland GmbH Maistrasse 2 82110 Germering Tel. +49 89 894 222 22 Fax +49 89 894 222 33 E-Mail: info@allnet.de ALL 168250 Express-Setup © 2012 ALLNET GmbH All rights reserved Seite 13...
