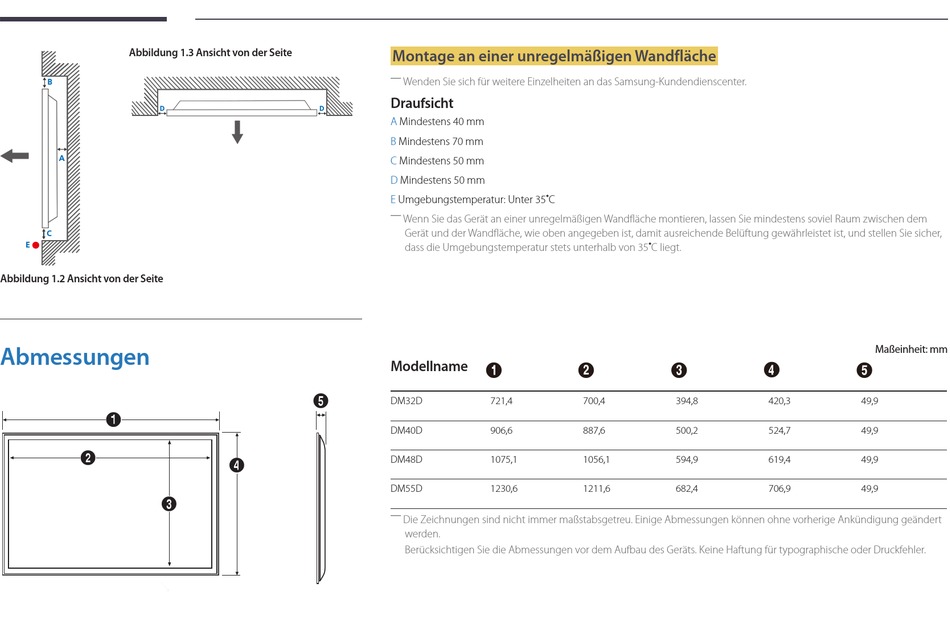

Montage An Einer Unregelmäßigen Wandfläche; Draufsicht; Abmessungen - Samsung DM32D Benutzerhandbuch

Abbildung 1.3 Ansicht von der Seite
B
D
A
C
E
Abbildung 1.2 Ansicht von der Seite

Abmessungen

1
2
3
Montage an einer unregelmäßigen Wandfläche
― Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter.

Draufsicht

D
A Mindestens 40 mm
B Mindestens 70 mm
C Mindestens 50 mm
D Mindestens 50 mm
E Umgebungstemperatur: Unter 35 C
― Wenn Sie das Gerät an einer unregelmäßigen Wandfläche montieren, lassen Sie mindestens soviel Raum zwischen dem
Gerät und der Wandfläche, wie oben angegeben ist, damit ausreichende Belüftung gewährleistet ist, und stellen Sie sicher,
dass die Umgebungstemperatur stets unterhalb von 35 C liegt.
Modellname
5
DM32D
DM40D
DM48D
4
DM55D
― Die Zeichnungen sind nicht immer maßstabsgetreu. Einige Abmessungen können ohne vorherige Ankündigung geändert
werden.
Berücksichtigen Sie die Abmessungen vor dem Aufbau des Geräts. Keine Haftung für typographische oder Druckfehler.
1 1 2 2 3
721,4 700,4
906,6 887,6
1075,1 1056,1
1230,6 1211,6
3 4 4 5
394,8 420,3
500,2 524,7
594,9 619,4
682,4 706,9
Maßeinheit: mm
49,9
49,9
49,9
49,9
