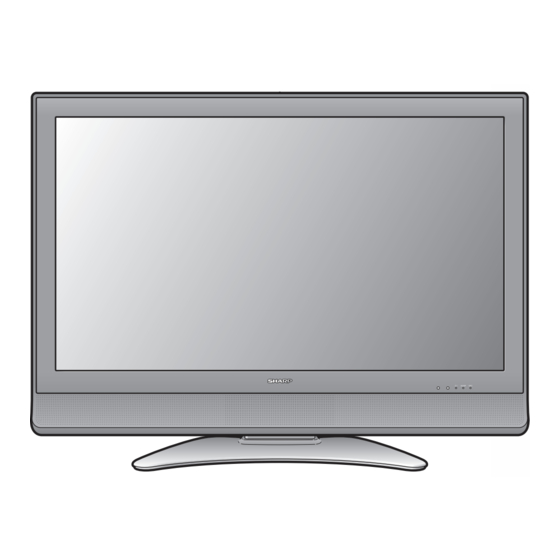

LC - 37SD1E LC - 42SD1E LCD COLOUR TELEVISION LCD-FARBFERNSEHGERÄT TÉLÉVISION COULEUR À ÉCRAN À CRISTAUX LIQUIDES (LCD) TELEVISORE A COLORI LCD LCD-KLEURENTELEVISIE TELEVISIÓN EN COLOR LCD OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI MANUALE DI ISTRUZIONI GEBRUIKSAANWIJZING MANUAL DE MANEJO...
Seite 2
SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked and of the same rating as above, which is also indicated on the pin face of the plug, must be used.
Verehrter SHARP-Kunde Herzlichen Dank für den Kauf dieses LCD-Farbfernsehgeräts von SHARP. Im Interesse sicherer und langfristig störungsfreier Benutzung dieses Geräts lesen Sie bitte vor der Inbetriebnahme den Abschnitt „Wichtige Sicherheitshinweise“ vollständig durch. Wichtige Sicherheitshinweise • Reinigung—Das Netzkabel vor der Reinigung des Geräts von der Steckdose abtrennen. Reinigen Sie das Gerät mit einem angefeuchteten Tuch.
Mitgeliefertes Zubehör Fernbedienung (g1) Netzkabel (g1) Kabelbinder (g1) Das Produkt kann je nach Lieferland Unterschiede aufweisen. Seiten 5 und 6 Seite 4 Seite 4 Kabelklemme (g1) 3 RCA auf 15-pin D-sub- Ständereinheit (g1) Adapter (g1) Seite 4 Seite 9 Seite 3 •...
(Siehe Seite 35.) Bei Verwendung anderer Wandhalterungen kann die Installation instabil sein, wodurch die Gefahr einer eventuell ernsten Verletzung besteht. • Stellen Sie bei Verwendung der Wandhalterung AN-37AG2 (SHARP) den Winkel des TVs auf 0° oder 5° ein. Stellen Sie den Winkel nicht größer als 10° ein.
Kurzanleitung Einlegen der Batterien Vor der ersten Inbetriebnahme des TV bitte zwei Mignonzellen (AA) (mitgeliefert) einlegen. Wenn die Batterien erschöpft sind und die Fernbedienung nicht mehr funktioniert, sind sie durch neue Mignonzellen (AA) zu ersetzen. Halten Sie die Batteriefach-Abdeckung am Vorsprung und ziehen Sie die Abdeckung in Pfeilrichtung.
Kurzanleitung Fernbedienung B (Bereitschaft/Ein) SURROUND Schaltet auf Bereitschaft oder den Surround-Effekte ein- und ausschalten. Strom ein. (Siehe Seite 8.) RADIO AV MODE DTV: Zum Umschalten zwischen Wählt eine Video-Einstellung. dem RADIO- und DTV-Modus. (Siehe Seite 13.) e (Stumm) Schaltet den Ton stumm. Schaltet die optische Bildregelung ein und aus.
Kurzanleitung Sie brauchen während des automatischen Suchlaufs Einschalten des Geräts nichts auszuführen. Drücken Sie a am TV oder B an der Fernbedienung. Das Einstellungen-Menü erlischt und Sie können das Bereitschaftsmodus Programm von Kanal 1 betrachten. Drücken Sie bei eingeschaltetem TV B an der Benutzung der Analog-Programmliste Fernbedienung.
Einsatz externer Geräte Einstellen der Eingangsquelle Zur Wiedergabe externer Geräte die entsprechende Signalquelle mit b an der Fernbedienung oder am TV wählen. HINWEIS • Die mit * gekennzeichneten Kabel sind im Fachhandel erhältlich. Anschließen eines Videorecorders Anschließen eines DVD-Spielers An EXT 1 oder 2 kann ein Videorecorder oder anderes Der Anschluss EXT 2, 3, 4 oder 5 (HDMI) kann zum Audio/Video-Gerät angeschlossen werden.
Einsatz externer Geräte Anschließen eines Decoders Einsatz der AV-Link-Funktion Sie können die EXT 1-Buchse zum Anschließen eines Dieser TV ist mit drei typischen AV-Link-Funktionen für Decoders oder anderen Audio/Video-Geräts Verbundbetrieb mit entsprechenden anderen verwenden. audiovisuellen Geräten ausgestattet. EXT 1 One Touch Play Wenn der TV auf Bereitschaft geschaltet ist, schaltet er sich automatisch ein und gibt das Bild von der SCART-Kabel*...
Menü-Bedienung Menü-Steuertasten Bildschirm-Einblendungen Zum Steuern des Menüs dienen die nachstehenden Beispiel Fernbedienungstasten. [ Optionen ... Farbsystem ] MENÜ Optionen Nur Audio Rauschunterdrückung [Aus] Eingangswahl [FBAS] Farbsystem [AUTO] Demo 1 Gelb angezeigter Menüpunkt • Zeigt den aktuell gewählten Punkt an. 2 In Klammern angezeigter Menüpunkt •...
Menü-Bedienung Allgemeine Bedienung Menü-Bedienung: A Menü-Bedienung: B 1 Mit MENU das MENÜ aufrufen. 1 Mit MENU das MENÜ aufrufen. 2 Mit c/d das gewünschte Menü wählen. 2 Mit c/d das gewünschte Menü wählen. 3 Mit a/b den gewünschten Menüpunkt wählen 3 Mit a/b den gewünschten Menüpunkt wählen und dann OK drücken (Beispiel: AV-Modus, OPC (Beispiel: Hintergr.-Bel., Kontrast, usw.).
Menü-Bedienung Titel Bild-Menü Bild-Einstellungen Menü-Bedienung: B (Seite 12) MENÜ [ Bild ] Bild Stellen Sie das Bild anhand der nachstehenden Einstellungen wunschgemäß ein. AV-Modus [STANDARD] Einstellpunkte für AV-Quelle [Aus] Wählbare Hintergr.-Bel. [+6] –8 Taste c Taste d Punkte Kontrast [+30] Hintergr.-Bel.
Menü-Bedienung Ton-Menü Farbtemperatur Wählen Sie die für optimale Weißwiedergabe MENÜ [Ton] geeignete Farbtemperatur. Punkt AV-Modus [STANDARD] Blau: Weiß mit bläulichem Ton Höhen –15 Bläulich: Zwischenton zwischen „Blau“ und „Normal“. Bass –15 Normal: Natürlicher Ton Rötlich: Zwischenton zwischen „Normal“ und „Rot“. Balance Rot: Weiß...
Menü-Bedienung ECO-Menü Autoinstallation Nur TV Sie können die Autoinstallation erneut starten, auch MENÜ [ ECO ] wenn die Preset-Kanäle bereits gespeichert sind. Mit MENU das MENÜ aufrufen. Auto Stand-by 15 Min. [Aus] Auto System aus [Aus] Drücken Sie c/d zur Wahl von „Einstellungen“. Wählen Sie mit a/b „Autoinstallation“...
Menü-Bedienung Mit a/b/c/d das jeweils gewünschte Zeichen für den neuen Kanalnamen wählen und mit OK Manuelle Einstellung eingeben. Sie können eine Reihe von Kanaleigenschaften manuell festlegen. Wiederholen Sie den obigen Schritt 2, bis alle Zeichen des Namens eingegeben sind. [ Einstellungen ... Programm-Setup ] MENÜ...
Menü-Bedienung Kindersicherung Eingangskennung Nur TV Ermöglicht das Eingeben einer Geheimnummer zum Sie können jeder Eingangsquelle einen beliebigen Namen zuweisen. Schützen bestimmter Einstellungen vor einer versehentlichen Änderung. Mit b die gewünschte Eingangsquelle wählen. Ändern der Geheimnummer Mit MENU das MENÜ aufrufen. Mit MENU das MENÜ...
Menü-Bedienung Bildlage (AV) Sprache Nur TV/DTV/AV Menü-Bedienung: C (Seite 12) Menü-Bedienung: A (Seite 12) Zum Verschieben der horizontalen und vertikalen Lage Sie können auch die Anzeigesprache beliebig wählen. des Bilds auf dem Bildschirm. Zur Auswahl stehen 13 Sprachen. (Deutsch, Englisch, Finnisch, Französisch, Griechisch, Italienisch, Punkt Niederländisch, Polnisch, Portugiesisch, Russisch,...
Menü-Bedienung Rauschunterdrückung Eingangswahl Nur TV/DTV/AV Menü-Bedienung: A (Seite 12) Menü-Bedienung: A (Seite 12) Damit wird ein klareres Videobild erzeugt. (Aus, Max., Zum Einstellen des Signaltyps einer externen Signalquelle. Min.) Eingangsquelle Signaltyp Y/C, FBAS, RGB EXT 1 HDMI-Einstellung Nur AV EXT 2 Y/C, FBAS, RGB Wahl des HDMI-Anschlusses (High-Definition AUTO...
Praktische Funktionen Breitbildmodus Breitbildmodus Nur PC Nur TV/AV Sie können die Bildgröße wählen. Welche Bildgrößen Sie können die Bildgröße wählen. wählbar sind, richtet sich nach der Art des Eingangssignals. Drücken Sie f. • Das Breitbildmodus-Menü erscheint. Punkt (für SD (Standard) Signal) Drücken Sie f oder a/b zur Wahl des Normal: Für Bilder im 4:3-Standardformat.
Praktische Funktionen Zeitdaten-Anzeige Standbild Sie können die in DTV- und Teletext-Programmen enthaltenen Zeitdaten anzeigen. Sie können Bewegtbilder auf dem Display anhalten. HINWEIS Drücken Sie 3. • Bei Empfang von DTV-Programmen Schritt 1 überspringen. Drücken Sie 3 zum Beenden des Standbildes. Wählen Sie einen Fernsehkanal mit Teletext.
DTV-Menü-Bedienung Bedientasten für DTV-Menü DTV Bildschirm-Einblendungen Zur Bedienung des DTV-Menüs dienen die folgenden Beispiel Tasten der Fernbedienung. DTV-Menü / Sprache Wählen DTV MENU 1 Sprache • Zum Einstellen der bevorzugten Sprache für Audio und MHEG5-Anwendung. 2 Programm-Setup • Zum Vornehmen verschiedener Einstellungen für einzelne Programme.
DTV-Menü-Bedienung Sprache Zur Benutzung des Zeichensatz-Bildschirms Wählen Sie die Sprache-Einstellung für Audio (falls ein In manchen Fällen erscheint eine Aufforderung zum Programm mehrsprachig gesendet wird) und MHEG5- Eingeben von Zeichen. Näheres siehe nachstehend. Die nst. Bildschirm-Beispiel zum alphanumerischen Drücken Sie OK bei auf „Sprache“ stehendem Cursor. Zeichensatz Wählen Sie mit a/b „1.
DTV-Menü-Bedienung BEISPIEL: Platzieren von „002 ZDF“ vor „001 ARD“. Fav (Favoriten) Vorgabe-Reihenfolge: Drücken Sie a/b zum Wählen des Zuweisen von Programmen zu 4 verschiedenen gewünschten Programms in 001rs002rs003rs004. Favoritengruppen. Sortierte Reihenfolge: Drücken Sie a/b zum Wählen des gewünschten Programms in 002rs001rs003rs004. Wählen Sie mit a/b das gewünschte Programm.
DTV-Menü-Bedienung Autoinstallation Wählen Der TV erfasst und speichert automatisch alle in Ihrem Verwenden Sie diese Funktion, um in einem Schritt Gebiet empfangbaren Programme. Näheres hierzu direkt zum gewünschten Programm zu springen. Dies siehe Anfängliche Autoinstallation (DTV) auf Seite 8. ist praktisch, wenn auf dem Bildschirm eine lange Liste von Programmen durchzurollen wäre.
DTV-Menü-Bedienung System-Setup Träger-Setup Konfigurieren der Einstellungen für Bildschirm- Mit dieser Funktion können Sie Träger umbenennen Einblendungen (OSD) und Kindersicherung. (Name), löschen und rescannen. „Träger“ in diesem Zusammenhang bezeichnet eine Sendeanstalt, die eine Reihe verschiedener Programme anbietet. OSD-Setup Wählen Sie mit c/d „Installation“. Sie können das Aussehen der Bildschirm- Einblendungen (OSD) und die Lage/Dauer der Mit a/b „Träger-Setup“...
DTV-Menü-Bedienung Kindersicherung Software-Upgrade Mit dieser Funktion kann die Verfügbarkeit von TV- und Für die Software zum Steuern des eingebauten DTV- Radioprogrammen eingeschränkt werden. Sie können Decoders kann erforderlichenfalls ein Upgrade so verhindern, dass sich Kinder ungeeignete durchgeführt werden. In Großbritannien ist dies als Programme mit brutalen oder erotischen Szenen Download per Funk möglich.
DTV-Menü-Bedienung Common Interface Einsetzen einer CA-Karte Detaillierte Informationen zur verwendeten Common Mit Hilfe eines DVB Common Interface (CI) kann von Interface-Modulkarte abrufen. einem einsteckbaren CA-Modul ein Conditional Access (CA)-System übernommen werden. Drücken Sie OK bei auf „Common Interface“ Verschlüsselte Fernsehprogramme können durch das stehendem Cursor.
Praktische Funktionen (DTV) Um ein derzeit ausgestrahltes Event zu sehen, Über EPG drücken Sie OK (OK/Timer). • Auf dem TV erscheint das Bild in Vollgröße. „Electronic Programme Guide“ (EPG) ist ein • Wenn Sie ein Event wählen, das noch nicht elektronischer Programmführer, über den Sie die begonnen hat, wird stattdessen der EPG-Timer Sendezeiten von DTV- und Radio-Programmen...
Praktische Funktionen (DTV) Benutzen des ESG Betrachten eines Programmbanners Ein Programmbanner enthält Eventnamen, Start-/ Der „Electronic Service Guide“ (ESG) ist eine vereinfachte Version des EPG, die sich auf die Endzeiten von Events und andere nützliche wesentlichen Informationen zu den aktuellen Events Informationen.
Praktische Funktionen (DTV) HINWEIS Benutzen der Multi-Audio-Funktion • Wenn „Untertitel“ auf „Ein“ eingestellt ist, blendet der TV bei Empfang eines Programms mit Untertiteldaten Hier können Sie die Einstellungen von Audio-Modus automatisch die Untertitel ein. und Sprache für das aktuell betrachtete Programm •...
Anhang Störungsbehebung Problem Lösungsansätze • B an der Fernbedienung gedrückt? (Siehe S. 8.) • Kein Strom Falls die Anzeige am TV rot aufleuchtet, B drücken. • Ist das Netzkabel abgetrennt? (Siehe S. 4.) • Kontrollieren Sie, ob a am TV gedrückt wurde. (Siehe S. 8.) •...
Anhang Datenübertragungsverfahren Tabelle für PC-Kompatibilität Senden Sie die Steuerbefehle vom PC über den RS- 232C-Anschluss. Horizontal- Vertikal- VESA- Das TV wird entsprechend den empfangenen Befehlen Auflösung frequenz frequenz Standard gesteuert und sendet eine Antwort zum PC. Senden Sie nicht mehrere Befehle gleichzeitig. Warten 640 g 480 31,5 kHz 60 Hz...
Anhang Befehle Gegenstand Befehl Parameter Steuerungsinhalt Gegenstand Befehl Parameter Steuerungsinhalt Position Versorgung Strom aus H-Pos. AV ( 10 bis Eingangswahl A Eingangsumschaltung (Toggle) AV ( 10 bis TV (Kanal fix) V-Pos. AV ( 20 bis DTV (Kanal fix) AV ( 20 bis EXT1 –...
Betriebstemperaturbereich 0°C bis e40°C • Um fortlaufende Verbesserungen sicherzustellen, behält sich SHARP das Recht vor, das Design und die technischen Daten für Produktverbesserungen ohne vorherige Ankündigung zu ändern. Die angegebenen technischen Leistungsdaten sind nominale Werte von Produktionseinheiten. Es können Abweichungen von diesen Werten bei einzelnen Geräten auftreten.
Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten: Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden.
