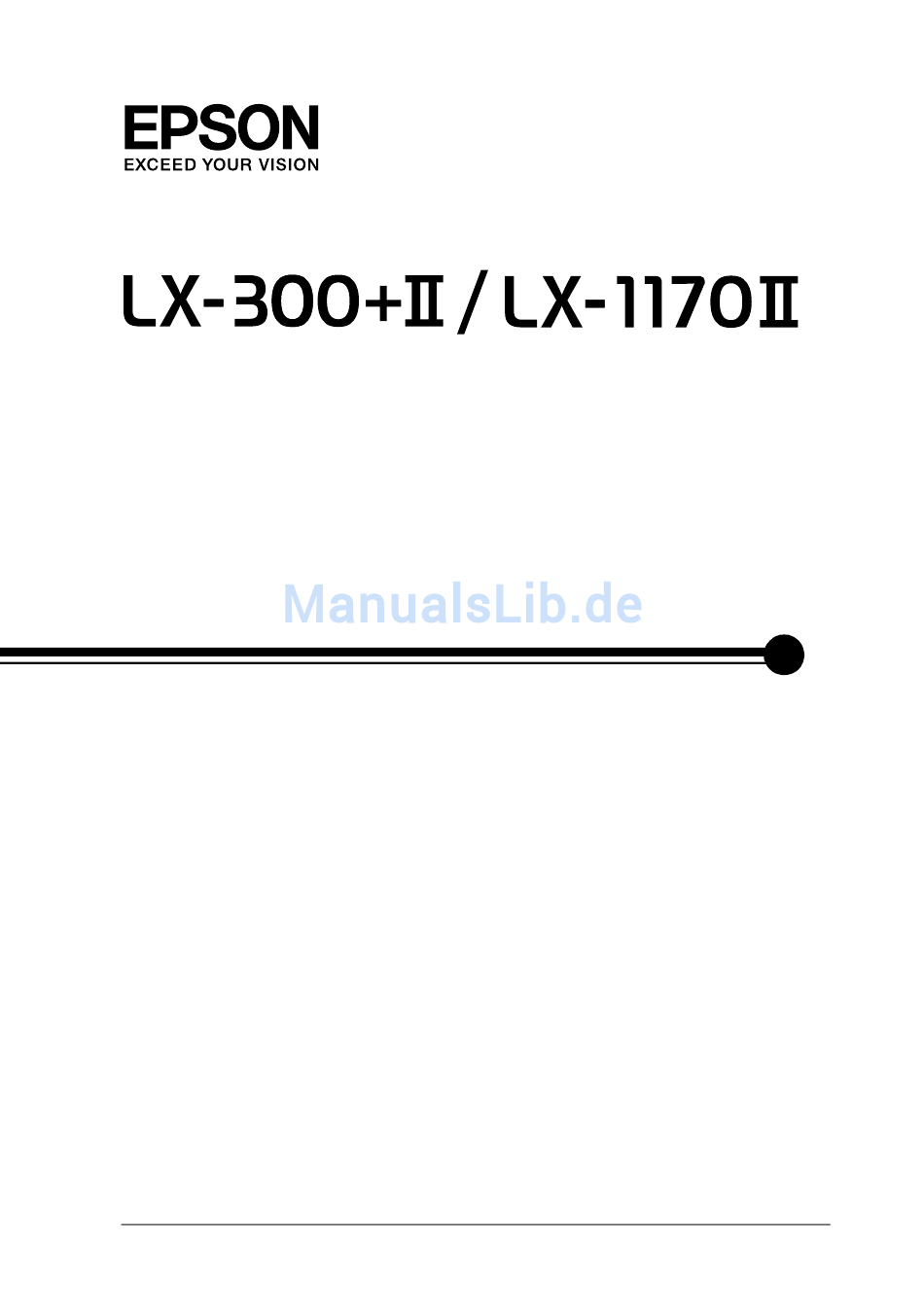

Seite 1 ® Benutzerhandbuch BPS0014-00...
Seite 3: Copyright Und Marken
Informationen sind ausschließlich für diesen Epson-Drucker bestimmt. Epson haftet nicht für die Anwendung dieser Informationen auf andere Drucker. Weder die Seiko Epson Corporation noch deren Partner haften gegenüber dem Käufer dieses Produkts oder gegenüber Drittparteien für Schäden, Verluste, Ausgaben oder Unkosten, die vom Käufer dieses Produkts oder von Drittparteien durch...
Seite 4 Allgemeiner Hinweis: Alle im Handbuch genannten Bezeichnungen von Erzeugnissen sind Marken der jeweiligen Firmen. Aus dem Fehlen der Markenzeichen ® bzw. ™ kann nicht geschlossen werden, dass die Bezeichnung ein freier Markenname ist. Copyright © 2007 Seiko Epson Corporation. Alle Rechte vorbehalten.
Seite 5: Sicherheitshinweise
Sicherheitshinweise Handbuch-Konventionen Warnung Diese Warnungen müssen unbedingt beachtet werden, um Körperverletzungen zu vermeiden. Vorsicht Diese Vorsichtshinweise müssen beachtet werden, um Schäden am Gerät zu vermeiden. Hinweise Hinweise enthalten wichtige Informationen und hilfreiche Tipps zur Arbeit mit dem Drucker. Warnsymbol „Heiße Teile“ Dieses Symbol befindet sich am Druckkopf und an anderen Teilen und weist darauf hin, dass diese heiß...
Seite 6 ❏ Stellen Sie dieses Produkt nicht auf einer weichen, instabilen Fläche, wie beispielsweise einem Bett oder Sofa, oder in einen beengten, abgeschlossenen Bereich ab, da hierdurch die Belüftung behindert wird. ❏ Achten Sie darauf, dass die Lüftungsöffnungen am Druckergehäuse nicht verdeckt sind. Führen Sie keine Gegenstände durch die Öffnungen ein.
Seite 7 Wartung des Druckers ❏ Trennen Sie den Drucker vor der Reinigung von der Stromversorgung und reinigen Sie ihn mit einem feuchten Tuch. Verwenden Sie keine Flüssigreiniger oder Reinigungssprays. ❏ Achten Sie darauf, dass keine Flüssigkeit in den Drucker gelangt. ❏ Mit Ausnahme der ausdrücklich in diesem Handbuch angegebenen Handgriffe sollten Sie niemals versuchen, das Gerät selbst zu reparieren.
Seite 8 Umgang mit Papier ❏ Da Etiketten empfindlich gegenüber Temperaturschwankungen und Luftfeuchtigkeit sind, verwenden Sie sie nur unter den nachfolgend beschriebenen Betriebsbedingungen: Temperatur: 15 bis 25 °C (59 bis 77 °F) Relative Luftfeuchtigkeit: 30 bis 60 % ❏ Lassen Sie zwischen den Druckaufträgen keine Etiketten im Drucker, da diese sich um die Druckwalze legen und einen Papierstau verursachen können, wenn Sie erneut drucken.
Seite 9: Für Benutzer In Großbritannien
Epson (UK) Limited kann nicht für Schäden oder sonstige Probleme haftbar gemacht werden, die auf die Verwendung von Zubehör oder Verbrauchsmaterial zurückzuführen sind, das weder von Epson hergestellt noch von Epson (UK) Limited für den Gebrauch mit Epson-Geräten zugelassen wurde. Sicherheitsinformationen Warnung: Dieses Gerät muss geerdet werden.
Seite 10: Informationen Für Benutzer In Großbritannien, Singapur Und Hongkong
Die braune Ader muss im Stecker an die mit dem Buchstaben L gekennzeichnete Klemme angeschlossen werden. Wenn der Stecker beschädigt wird, ersetzen Sie das gesamte Netzkabel oder wenden Sie sich an einen qualifizierten Elektriker. Tauschen Sie Sicherungen nur gegen Sicherungen der korrekten Größe und Amperezahl aus.
Seite 11: Inhaltsverzeichnis
Inhaltsverzeichnis Copyright und Marken ........3 Copyright .
Seite 12 Übersicht über die Druckertreibereinstellungen ....50 Verwenden von EPSON Status Monitor 3 ....55 Einrichten von EPSON Status Monitor 3 .
Seite 13 Austauschen der Farbbandkassette ......133 Original-EPSON-Farbbandkassette .....133 Austauschen der Farbbandkassette .
Seite 14 EPSON „ESC/P“-Steuercodes......156 IBM 2380 Plus-Emulationssteuerbefehle (für LX-300+II)/ IBM 2381 Plus-Emulationssteuerbefehle (für LX-1170II) ........157 Normen und Richtlinien .
Seite 15: Kapitel 1 Allgemeine Informationen Zum Drucker
® andere Software, u. a. EPSON Status Monitor 3 für Microsoft ® Windows Vista, XP, Me, 98, 2000 oder NT 4.0. Mit EPSON Status Monitor 3 können Sie den Status des Druckers schnell und unkompliziert überprüfen. Hinweis: Die Abbildungen in diesem Handbuch beziehen sich auf den LX-300+II.
Seite 16 Allgemeine Informationen zum Drucker...
Seite 17: Kapitel 2 Handhabung Der Druckmedien
„Ein“ zu setzen. Weitere Informationen dazu finden Sie im Abschnitt „Informationen zu den Standardeinstellungen des Druckers“ auf Seite 88. Hinweis: Die Abbildungen in diesem Handbuch beziehen sich auf den LX-300+II. Der LX-1170II ist breiter als der LX-300+II. Die Erläuterungen gelten jedoch für beide Modelle. Handhabung der Druckmedien...
Seite 18 Gehen Sie folgendermaßen vor, um Endlospapier mit dem Schubtraktor zu laden: 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. Entfernen Sie die Druckerabdeckung und die Papierführung und stellen Sie den Papierwahlhebel auf die Position für Endlospapier. 2. Lösen Sie die Stachelradeinheiten, indem Sie die Stachelradverriegelungen nach vorne ziehen.
Seite 19 3. Verschieben Sie die linke Stachelradeinheit mithilfe der Markierungen am Drucker in die gewünschte Position. Der Druck beginnt rechts von der Position 0. Drücken Sie den Verriegelungshebel der Stachelradführung zurück, um die Stachelradführung zu verriegeln. Verschieben Sie dann die rechte Stachelradeinheit in eine Position entsprechend der Papierbreite, verriegeln Sie diese jedoch nicht.
Seite 20 5. Um das einzuziehende Papier vom bedruckten Papier zu trennen, bringen Sie die Papierführung an, indem Sie sie horizontal halten und die Kerben an den Befestigungszapfen des Druckers wie unten dargestellt ausrichten. Schieben Sie dann die Papierführung in Richtung der Druckervorderseite, bis sie spürbar einrastet, und stellen Sie die Papierführungsschienen entsprechend der Papierbreite ein.
Seite 21: Entfernen Eines Gedruckten Dokuments Aus Dem Schubtraktor
Entfernen eines gedruckten Dokuments aus dem Schubtraktor Gehen Sie folgendermaßen vor, um das gedruckte Dokument zu entfernen: 1. Drücken Sie die Taste „Tear Off (Font)“. Stellen Sie sicher, dass die Anzeigen „Tear Off (Font)“ blinken. (Dadurch wird angezeigt, dass sich das Papier in der richtigen Position zum Abtrennen befindet.) 2.
Seite 22: Umschalten Auf Einzelblattpapier
Drücken Sie die Taste „Load/Eject“, um das Endlospapier in die Bereitschaftsposition zu transportieren, in der Sie das Papier entfernen können. Öffnen Sie dann die Stachelradabdeckungen des Traktors und entfernen Sie das Papier. Vorsicht: Trennen Sie gedruckte Dokumente immer ab, bevor Sie die Taste „Load/Eject“...
Seite 23 1. Schalten Sie den Drucker aus und entfernen Sie die Abdeckung des Druckers sowie die Papierführung. Entfernen Sie anschließend die Papierspanneinheit, indem Sie vorsichtig auf die Verriegelungsstifte drücken und die Papierspanneinheit aus dem Drucker nehmen. Ziehen Sie dann den Papierwahlhebel vorwärts, um ihn auf die Position für Endlospapier zu stellen.
Seite 24 3. Halten Sie den Traktor über den Montageeinschub an der Oberseite des Druckers und kippen Sie ihn wie unten dargestellt in die richtige Position. Drücken Sie den Traktor mit den Kerben auf die Befestigungszapfen, bis er spürbar einrastet. 4. Lösen Sie die Stachelradeinheiten, indem Sie die Stachelradverriegelungen nach vorne ziehen.
Seite 25 5. Legen Sie das Papier in den unteren oder den hinteren Papierschacht wie unten dargestellt ein und ziehen Sie es nach oben. Positionieren Sie das Papier mithilfe der Markierung am Drucker. Der Druck beginnt rechts von der Position 0. 6. Verschieben Sie die linke Stachelradeinheit, bis die Stachelräder mit den Transportlöchern des Papiers übereinstimmen, und verriegeln Sie die Einheit in dieser Position.
Seite 26 Hinweis: Wenn erforderlich, spannen Sie das Papier nach, indem Sie es vorsichtig von hinten oder unten ziehen. 8. Bringen Sie die Papierführung an, um das einzuziehende Papier vom bedruckten Papier zu trennen. Halten Sie die Papierführung horizontal und richten Sie die Kerben an den Befestigungszapfen des Druckers aus.
Seite 27: Einstellen Der Druckstartposition
Einstellen der Druckstartposition Die Druckstartposition ist die Position auf dem Blatt, an der der Drucker den Druckvorgang beginnt. Wenn der Druck zu weit oben oder unten positioniert ist, können Sie die Druckstartposition über die Mikroeinstellungsfunktion ändern. Führen Sie folgende Anweisungen aus: Vorsicht: Verwenden Sie niemals den Papierzufuhrknopf, um die Druckstartposition einzustellen.
Seite 28 5. Drücken Sie die Taste „LF/FF“ D, um die Druckstartposition auf der Seite nach oben zu verschieben, oder drücken Sie die Taste „Load/Eject“ U, um die Druckstartposition auf der Seite nach unten zu verschieben. * Plastikabdeckung des Farbbands Hinweis: ❏ Der Drucker hat vorgegebene Grenzwerte für die Druckstartposition.
Seite 29: Transportieren Des Papiers Zur Abtrennkante
Markieren Sie zuerst einen Punkt 2,5 mm (0,1 Zoll) über der Perforierung auf dem Papier und positionieren Sie das Papier so, dass die Markierung mit der oberen Kante der Plastikabdeckung des Farbbands übereinstimmt. So erhalten Sie auf der nächsten Seite einen Rand von 8,5 mm (0,33 Zoll), d.
Seite 30 Sie können die Abtrennfunktion auf zwei Arten verwenden: Manuell, indem Sie die Druckertaste „Tear Off (Font)“ verwenden, oder automatisch, indem Sie die Abtrennautomatik aktivieren. Vorsicht: Verwenden Sie niemals die Abtrennfunktion (im Folgenden erläutert), um Endlospapier mit Etiketten rückwärts zu transportieren, da sich die Etiketten von den Trägerblättern lösen und Papierstaus verursachen können.
Seite 31 Achtung: Verwenden Sie niemals den Papierzufuhrknopf, um die Abtrennposition einzustellen. Dadurch kann der Drucker beschädigt oder die Abtrennposition verstellt werden. Hinweis: Die eingestellte Abtrennposition wird auch beim Ausschalten des Druckers beibehalten. 1. Stellen Sie sicher, dass die Anzeigen „Tear Off (Font)“ blinken.
Seite 32: Drucken Auf Einzelblattpapier
Hinweis: Der Drucker hat vorgegebene Grenzwerte für die Abtrennposition. Beim Einstellen von Abtrennpositionen, die außerhalb dieser Werte liegen, erzeugt der Drucker ein akustisches Signal und unterbricht den Papiertransport. 5. Drücken Sie nach dem Einstellen der Abtrennposition die Taste „Pause“, um den Mikroeinstellungsmodus zu beenden. 6.
Seite 33: Einlegen Einzelner Blättern
❏ Die Abbildungen in diesem Handbuch beziehen sich auf den LX-300+II. Der LX-1170II ist breiter als der LX-300+II. Die Erläuterungen gelten jedoch für beide Modelle. Einlegen einzelner Blättern Gehen Sie folgendermaßen vor, um einzelne Blättern einzulegen: 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist.
Seite 34: Drucken Auf Spezialpapier
3. Legen Sie ein Blatt Papier zwischen den Papierführungsschienen bis zum Anschlag ein. Für den normalen Gebrauch schalten Sie den Drucker ein, ohne weitere Tasten zu drücken. Sobald der Drucker Daten empfängt, beginnt der Druckvorgang. Vorsicht: Verwenden Sie den Papierzufuhrknopf auf der rechten Seite des Druckers nur, um im ausgeschalteten Zustand Papierstaus zu beseitigen.
Seite 35: Einstellen Des Papierstärkehebels
Einstellen des Papierstärkehebels Bevor Sie auf Spezialpapier drucken können, muss der Papierstärkehebel entsprechend eingestellt werden. Führen Sie zum Einstellen des Papierstärkehebels die folgenden Schritte aus: 1. Schalten Sie den Drucker aus und öffnen Sie die Druckerabdeckung. Der Papierstärkehebel befindet sich auf der linken Seite des Druckers.
Seite 36: Mehrfachformulare
Mehrfachformulare Sie können Mehrfachformulare ohne Kohlebeschichtung aus Einzelblatt- oder Endlospapier mit bis zu vier Lagen (das Original und drei Kopien) verwenden. Stellen Sie vor dem Drucken den Papierstärkehebel in die entsprechende Position, wie im vorigen Abschnitt beschrieben. Mit folgenden Hinweisen erzielen Sie ein optimales Druckergebnis: ❏...
Seite 37: Etiketten
Etiketten Um Etiketten zu bedrucken, müssen Sie den Traktor als Zugtraktor verwenden und Papier über den unteren Papierschacht zuführen. Stellen Sie den Papierstärkehebel auf die entsprechende Position für den Etikettendruck, wie in Abschnitt „Einstellen des Papierstärkehebels“ auf Seite 35 beschrieben. Beachten Sie folgende Hinweise: ❏...
Seite 38: Briefumschläge
Briefumschläge In der Papierführung können einzelne Briefumschläge eingelegt werden. Beachten Sie folgende Hinweise: ❏ Stellen Sie vor dem Bedrucken von Briefumschlägen den Papierstärkehebel auf die entsprechende Position. Weitere Informationen dazu finden Sie im Abschnitt „Einstellen des Papierstärkehebels“ auf Seite 35. ❏...
Seite 39: Kapitel 3 Druckersoftware
Das Programm EPSON Status Monitor 3 ermöglicht eine Überwachung des Druckerstatus, gibt Warnmeldungen beim Auftreten eines Fehlers aus und bietet Tipps zur Fehlerbehebung. EPSON Status Monitor 3 wird automatisch zusammen mit dem Druckertreiber installiert. Wenn Sie EPSON Status Monitor 3 später installieren möchten, finden Sie Anweisungen unter „Installieren von EPSON Status Monitor 3“...
Seite 40: Zugreifen Auf Den Druckertreiber Über Eine Windows-Anwendung
„Zugreifen auf den Druckertreiber über das Startmenü“ auf Seite 42. ❏ Die Abbildungen in den folgenden Abschnitten beziehen sich auf den LX-1170II. Benutzer des LX-300+II können den Modellnamen durch LX-300+II ersetzen. Die Anleitungen sind für beide Modelle identisch. Weitere Informationen zur Kontrolle und Änderung der Druckertreibereinstellungen finden Sie unter „Ändern der...
Seite 41 1. Wählen Sie im Menü „Datei“ Ihrer Anwendung den Befehl Druckeinrichtung oder Drucken aus. Sobald das Dialogfeld „Drucken“ oder „Druckeinrichtung“ angezeigt wird, vergewissern Sie sich, dass Ihr Drucker in der Dropdownliste „Name“ ausgewählt ist. Druckersoftware...
Seite 42: Zugreifen Auf Den Druckertreiber Über Das Startmenü
2. Klicken Sie auf Drucker, Einrichten, Eigenschaften oder Optionen. (Welche dieser Schaltflächen angezeigt wird, ist abhängig von der jeweiligen Anwendung. Unter Umständen müssen Sie auf eine Kombination der genannten Schaltflächen klicken.) Das Fenster „Eigenschaften“ mit den Menüs „Papier“, „Grafik“ und „Geräteoptionen“ wird angezeigt. Auf diesen Registerkarten finden Sie die Druckertreibereinstellungen.
Seite 43: Ändern Der Druckertreibereinstellungen
3. Klicken Sie mit der rechten Maustaste auf das Symbol für Ihren Drucker und dann auf Eigenschaften. Auf dem Bildschirm wird das Dialogfeld „Eigenschaften“ mit den Registerkarten „Papier“, „Grafik“, „Geräteoptionen“ und „Utility“ angezeigt. Auf diesen Registerkarten finden Sie die Druckertreibereinstellungen. 4.
Seite 44: Verwenden Des Druckertreibers Unter Windows Vista, Xp, 2000
„Zugreifen auf den Druckertreiber über das Startmenü“ auf Seite 47. ❏ Die Abbildungen in den folgenden Abschnitten beziehen sich auf den LX-1170II. Benutzer des LX-300+II können den Modellnamen durch LX-300+II ersetzen. Die Anleitungen sind für beide Modelle identisch. Weitere Informationen zur Kontrolle und Änderung der Druckertreibereinstellungen finden Sie unter „Ändern der...
Seite 45: Zugreifen Auf Den Druckertreiber Über Eine
Zugreifen auf den Druckertreiber über eine Windows-Anwendung Führen Sie die folgenden Schritte aus, um den Druckertreiber aus einer Windows-Anwendung aufzurufen: Hinweis: Die im folgenden Abschnitt angeführten Beispiele beziehen sich auf das Betriebssystem Windows 2000. Die Abbildungen unterscheiden sich möglicherweise von den tatsächlichen Bildschirmanzeigen. Die Anweisungen sind jedoch dieselben.
Seite 46 2. Klicken Sie auf Drucker, Einrichten, Eigenschaften oder Optionen. (Welche dieser Schaltflächen angezeigt wird, ist abhängig von der jeweiligen Anwendung. Unter Umständen müssen Sie auf eine Kombination der genannten Schaltflächen klicken.) Das Fenster „Dokumenteigenschaften“ wird mit den Menüs „Layout“ und „Papier/Qualität“ (Windows XP und 2000) oder „Layout“, „Papier/Qualität“, „Benutzerdefiniertes Papier“...
Seite 47: Zugreifen Auf Den Druckertreiber Über Das Startmenü
3. Klicken Sie zum Anzeigen eines Menüs auf die entsprechende Registerkarte am oberen Rand des Fensters. Nähere Informationen zum Ändern der Einstellungen finden Sie im Abschnitt „Ändern der Druckertreibereinstellungen“ auf Seite 49. Zugreifen auf den Druckertreiber über das Startmenü Führen Sie diese Schritte aus, um über das Startmenü auf den Druckertreiber zuzugreifen: Hinweis: Die folgenden Bildschirmanzeigen dieses Verfahrens beziehen sich auf...
Seite 48 Windows Vista: Klicken Sie auf Start, Systemsteuerung, Hardware und Sound und dann auf Drucker. Windows 2000, XP, NT4.0: Klicken Sie auf Start, zeigen Sie auf Einstellungen und wählen Sie dann Drucker. 2. Klicken Sie mit der rechten Maustaste auf das Symbol für Ihren Drucker und klicken Sie dann auf Druckeinstellungen (Windows Vista, XP oder 2000) bzw.
Seite 49: Ändern Der Druckertreibereinstellungen
Klicken Sie mit der rechten Maustaste auf das Druckersymbol und klicken Sie dann auf Eigenschaften, um das Fenster „Eigenschaften“ mit den Menüs anzuzeigen, in denen Sie die Einstellungen des Druckertreibers vornehmen können. 3. Klicken Sie zum Anzeigen eines Menüs auf die entsprechende Registerkarte am oberen Rand des Fensters.
Seite 50: Übersicht Über Die Druckertreibereinstellungen
Unter Windows Vista klicken Sie auf die Hilfe-Schaltfläche im Druckertreiberfenster. Wenn Sie alle Druckertreibereinstellungen vorgenommen haben, klicken Sie auf OK, um die Einstellungen zu übernehmen, oder auf Abbrechen, um die Änderungen rückgängig zu machen. Sobald Sie die Einstellungen des Druckertreibers überprüft und ggf.
Seite 51: Druckereinstellungen
Druckereinstellungen Hinweis: Je nach Druckermodell werden einige Funktionen unter Umständen nicht angezeigt. Einstellungen Erklärungen Papierformat Wählen Sie das gewünschte Papierformat aus. Wenn das gewünschte Papierformat nicht angezeigt wird, verwenden Sie die Bildlaufleiste, um durch die Liste zu blättern. Ist das Papierformat nicht in der Liste enthalten, dann lesen Sie sich die Anweisungen unter „Benutzerdefiniertes Papierformat“...
Seite 52 Geräteschriften nicht verwenden soll, und aktivieren Sie sie, wenn der Drucker die Geräteschriften verwenden soll. Farbe (nur Wählen Sie aus, ob Farbdruck verwendet werden LX-300+II) soll. Für Farbdruck muss das optionale Farberweiterungspaket installiert sein. Druckbereich Bei der Auswahl von „Standard“ beträgt der obere Rand 4,2 mm.
Seite 53 Einstellungen Erklärungen Paketmodus** Normalerweise muss diese Einstellung nicht geändert werden. Wenn Sie die Einstellungen des Paketmodus im Drucker ändern, müssen Sie diese Einstellung entsprechend anpassen. Wenn die Einstellungen im Drucker und Druckertreiber unterschiedlich sind, können Sie unter Umständen nicht richtig drucken. Weitere Informationen hierzu finden Sie in der Hilfe des Druckertreibers.
Seite 54 2. Klicken Sie auf das Symbol EPSON LX-300+II ESC/P oder EPSON LX-1170II ESC/P . 3. Wählen Sie im Menü „Datei“ die Option Servereigenschaften aus. 4. Markieren Sie Neues Formular erstellen. 5. Definieren Sie das Papierformat durch Angabe der Maße in den entsprechenden Feldern.
Seite 55: Überwachungseinstellungen
Sie unter „Einrichten von EPSON Status Monitor 3“ auf Seite 56. Verwenden von EPSON Status Monitor 3 EPSON Status Monitor 3 ist verfügbar für Windows Vista, XP, Me, 98, 2000 und Windows NT 4.0. Dieses Programm ermöglicht Ihnen die Überwachung des Druckerstatus, warnt Sie beim Auftreten von Druckerfehlern und bietet Hinweise zur Fehlerbehebung.
Seite 56: Einrichten Von Epson Status Monitor 3
Fehler- und Warnmeldungen während des Druckens für die freigegebenen Drucker aufgrund der Router-Einstellungen nicht verfügbar. Lesen Sie sich vor der Verwendung von EPSON Status Monitor 3 die Datei README auf der Benutzer-CD-ROM durch. Diese Datei enthält die neuesten Informationen zur Software.
Seite 57 2. Klicken Sie auf die Schaltfläche Überwachungsoptionen. Das Dialogfeld „Überwachungsoptionen“ wird angezeigt. 3. Die folgenden Einstellungen sind verfügbar: Mitteilung Zeigt den Status „Ein/Aus“ des Kontrollkästchens auswählen für die Fehlermeldung an. Aktivieren Sie dieses Kontrollkästchen, um die ausgewählte Fehlermeldung anzuzeigen. Shortcut-Symbol Das ausgewählte Symbol wird in der Taskleiste auswählen angezeigt.
Seite 58: Aufrufen Von Epson Status Monitor 3
Sie das Menü „Utility“ auf und folgen Sie den Anweisungen. ❏ Rufen Sie im Druckertreiber die Registerkarte „Utility“ auf und klicken Sie anschließend auf das Symbol EPSON Status Monitor 3. Wie Sie das Menü „Utility“ aufrufen können, erfahren Sie im Abschnitt „Verwenden des Druckertreibers unter Windows Me und 98“...
Seite 59: Installieren Von Epson Status Monitor 3
Hinweis: Möglicherweise kann der Druckerstatus während des Drucks nicht abgerufen werden. Klicken Sie in diesem Fall auf die Schaltfläche „EPSON Status Monitor3“ auf der Registerkarte „Utility“ und benutzen Sie den Drucker mit offenem Statusfenster. Installieren von EPSON Status Monitor 3 Gehen Sie folgendermaßen vor, um EPSON Status Monitor 3 zu...
Seite 60: Einbinden Des Druckers In Ein Netzwerk
Einbinden des Druckers in ein Netzwerk Freigeben des Druckers In diesem Abschnitt wird die Druckerfreigabe in einem normalen Windows-Netzwerk beschrieben. Ein Drucker kann von allen Computern in einem Netzwerk verwendet werden, wenn er an einen der Computer direkt angeschlossen ist. Der Computer, an dem der Drucker direkt angeschlossen ist, wird als Druckerserver bezeichnet.
Seite 61: Einrichten Des Druckers Als Freigegebener Drucker
Hinweis: ❏ Richten Sie EPSON Status Monitor 3 für die Freigabe des Druckers so ein, dass der freigegebene Drucker auf dem Druckerserver überwacht werden kann. Weitere Informationen dazu finden Sie im Abschnitt „Einrichten von EPSON Status Monitor 3“ auf Seite 56.
Seite 62 3. Klicken Sie im Menü „Konfiguration“ auf Datei- und Druckerfreigabe. 4. Aktivieren Sie das Kontrollkästchen Anderen Benutzern soll der Zugriff auf meine Drucker ermöglicht werden können und klicken Sie auf OK. 5. Klicken Sie auf OK, um die Einstellungen zu übernehmen. Hinweis: ❏...
Seite 63 ❏ Richten Sie EPSON Status Monitor 3 für die Freigabe des Druckers so ein, dass der freigegebene Drucker auf dem Druckerserver überwacht werden kann. Weitere Informationen dazu finden Sie im Abschnitt „Einrichten von EPSON Status Monitor 3“ auf Seite 56.
Seite 64 2. Klicken Sie mit der rechten Maustaste auf das Symbol für Ihren Drucker und klicken Sie dann im Kontextmenü auf Freigabe. Wenn unter Windows XP das folgende Dialogfeld angezeigt wird, klicken Sie entweder auf Netzwerkinstallations-Assistent oder Klicken Sie hier, um weitere Informationen über die Sicherheitsrisiken anzuzeigen und um Drucker freizugeben, ohne den Assistenten auszuführen.
Seite 65: Einstellung Für Die Clients
Wählen Sie bei einem Druckerserver mit Windows Vista oder Windows XP Drucker freigeben aus, geben Sie den Namen im Feld „Freigabename“ ein und klicken Sie auf OK. Hinweis: ❏ Verwenden Sie keine Leerzeichen oder Bindestriche im Freigabenamen, da dies zu Fehlern führt. ❏...
Seite 66 Drucker auch über „Netzwerkumgebung“ oder „Eigenes Netzwerk“ auf dem Windows-Desktop zugreifen. ❏ Wenn Sie EPSON Status Monitor 3 auf den Clients verwenden möchten, müssen Sie den Druckertreiber und EPSON Status Monitor 3 auf jedem Client von der CD-ROM aus installieren.
Seite 67 5. Klicken Sie auf den Computer oder Server, der mit dem freigegebenen Drucker verbunden ist, und dann auf den Namen des freigegebenen Druckers. Klicken Sie auf OK. Hinweis: Der Name des freigegebenen Druckers kann über den Computer oder Server, an den der Drucker angeschlossen ist, geändert werden. Den Namen des freigegebenen Druckers können Sie beim Netzwerkadministrator erfragen.
Seite 68 Hinweis: Sie können den Namen des freigegebenen Druckers ändern, sodass dieser nur auf dem Clientcomputer angezeigt wird. Windows XP oder 2000 Gehen Sie folgendermaßen vor, um die Clients unter Windows XP oder 2000 einzurichten. Zur Installation des Druckertreibers für den freigegebenen Drucker müssen Sie als Hauptbenutzer angemeldet sein oder über weitergehende Zugriffsrechte verfügen.
Seite 69 3. Wählen Sie unter Windows 2000 die Option Netzwerkdrucker oder unter Windows XP die Option Netzwerkdrucker oder Drucker, der an einen anderen Computer angeschlossen ist aus, und klicken Sie auf Weiter. 4. Unter Windows 2000 wählen Sie Druckernamen eingeben oder auf "Weiter" klicken, um nach dem Drucker zu suchen aus und klicken dann auf Weiter.
Seite 70 5. Klicken Sie auf das Symbol für den Computer oder Server, der mit dem freigegebenen Drucker verbunden ist, und anschließend auf den Namen des freigegebenen Druckers. Klicken Sie dann auf Weiter. Hinweis: ❏ Der Name des freigegebenen Druckers kann über den Computer oder Server, an den der Drucker angeschlossen ist, geändert werden.
Seite 71 Wenn unter Windows Vista oder Windows XP bereits ein anderer Treiber installiert ist, geben Sie an, ob der Drucker als Standarddrucker eingerichtet werden soll, und klicken Sie auf 7. Überprüfen Sie die Einstellungen und klicken Sie auf Fertig stellen. Windows Vista Führen Sie zum Einrichten von Windows Vista-Clients die folgenden Schritte aus.
Seite 72 3. Klicken Sie auf Einen Netzwerk-, Drahtlos- oder Bluetoothdrucker hinzufügen. 4. Es wird automatisch nach einem freigegebenen Drucker gesucht. Wenn ein freigegebener Drucker gefunden wurde, klicken Sie auf das zum Drucker gehörige Symbol und dann auf Weiter. Wurde kein freigegebener Drucker gefunden, dann klicken Sie auf die Schaltfläche Der gesuchte Drucker ist nicht aufgeführt.
Seite 73 5. Wählen Sie Drucker suchen aus und klicken Sie auf Weiter. 6. Es wird ein PC-Symbol auf Ihrem Netzwerk angezeigt. Druckersoftware...
Seite 74 7. Klicken Sie auf das PC-Symbol. Der freigegebene Drucker wird angezeigt. 8. Klicken Sie auf Treiber installieren. 9. Stellen Sie sicher, dass der richtige Druckertreibername angezeigt wird, und klicken Sie auf Weiter. Druckersoftware...
Seite 75 Wenn bereits ein anderer Druckertreiber installiert wurde, wird das Kontrollkästchen Als Standarddrucker festlegen angezeigt. Wenn Sie den angezeigten Drucker als Standarddrucker festlegen möchten, aktivieren Sie das Kontrollkästchen und klicken Sie auf Weiter. 10. Klicken Sie auf „Fertig stellen“. Windows NT 4.0 Führen Sie zum Einrichten von Windows NT 4.0-Clients die folgenden Schritte aus.
Seite 76 2. Doppelklicken Sie auf das Symbol Drucker hinzufügen. 3. Wählen Sie die Option Netzwerkdrucker aus und klicken Sie auf Weiter. 4. Klicken Sie auf das Symbol für den Computer oder Server, der mit dem freigegebenen Drucker verbunden ist, und anschließend auf den Namen des freigegebenen Druckers. Klicken Sie auf OK.
Seite 77: Installieren Der Druckersoftware Von Der Cd-Rom
❏ Wenn auf dem Druckerserver Windows NT 4.0 installiert ist, fahren Sie mit dem nächsten Schritt fort. ❏ Ist auf dem Druckerserver nicht Windows NT 4.0 installiert, fahren Sie mit „Installieren der Druckersoftware von der CD-ROM“ auf Seite 77 fort. 5.
Seite 78 2. Legen Sie die CD-ROM ein. Das Dialogfeld „EPSON-Installationsprogramm“ wird angezeigt. Beenden Sie das Dialogfeld, indem Sie auf Abbrechen klicken, und geben Sie anschließend den Namen des Laufwerks und Ordners ein, in dem sich der Druckertreiber für die Clients befindet. Klicken Sie auf OK.
Seite 79: Abbrechen Des Druckvorgangs
Sie weitere Anweisungen unter „Installieren von EPSON Status Monitor 3“ auf Seite 59. ❏ Wenn Sie EPSON Status Monitor 3 für den freigegebenen Drucker verwenden möchten, installieren Sie den Druckertreiber wie unter „Einstellung für die Clients” beschrieben erneut, nachdem Sie den Druckertreiber und EPSON Status Monitor 3 von der CD-ROM aus installiert haben.
Seite 80: Deinstallieren Der Druckersoftware
Sie zuvor den bereits installierten Druckertreiber. Hinweis: Wenn Sie EPSON Status Monitor 3 von einer Windows XP/2000-Umgebung mit mehreren Benutzern deinstallieren, entfernen Sie das Shortcut-Symbol vor der Deinstallation von allen Clients. Sie können das Symbol entfernen, indem Sie das Shortcut-Symbol-Kontrollkästchen im Dialogfenster...
Seite 81 2. Klicken Sie auf Start, zeigen Sie auf Einstellungen und klicken Sie auf Systemsteuerung. 3. Doppelklicken Sie auf das Symbol Software. 4. Wählen Sie EPSON-Drucker-Software und klicken Sie auf Hinzufügen/Entfernen. Hinweis: Klicken Sie unter Windows XP oder Windows 2000 auf Ändern oder Entfernen, wählen Sie EPSON-Drucker-Software und...
Seite 82 EPSON Status Monitor 3 deinstallieren. Wenn das Utility deinstalliert wurde, können Sie die Einstellung für „Überwachte Drucker“ in EPSON Status Monitor 3 nicht ändern. 7. Klicken Sie zum Deinstallieren von EPSON Status Monitor 3 im angezeigten Dialogfeld auf Ja. 8. Folgen Sie den Anweisungen am Bildschirm.
Seite 83 ❏ Von der Deinstallation des USB-Gerätetreibers sind alle Epson-Druckermodelle betroffen, die über ein USB-Schnittstellenkabel angeschlossen sind. 1. Befolgen Sie die Schritte 1 bis 3 unter „Deinstallieren der Druckersoftware“ auf Seite 80. 2. Wählen Sie EPSON USB-Gerätetreiber und klicken Sie auf Hinzufügen/Entfernen. Druckersoftware...
Seite 84 Hinweis: ❏ „EPSON USB-Gerätetreiber“ wird nur angezeigt, wenn der Drucker über ein USB-Schnittstellenkabel an einen Computer angeschlossen ist, auf dem Windows Me oder 98 ausgeführt wird. ❏ Wenn der USB-Gerätetreiber nicht ordnungsgemäß installiert wurde, wird „EPSON USB-Gerätetreiber“ unter Umständen nicht angezeigt. Gehen Sie folgendermaßen vor, um die Datei „Epusbun.exe“...
Seite 85: Kapitel 4 Bedienfeld
Kapitel 4 Bedienfeld Verwendung des Bedienfelds Über die Tasten am Bedienfeld können Sie einfache Druckerfunktionen wie Zeilenvorschub, Seitenvorschub, Laden und Auswerfen von Papier und die Auswahl von Schriftarten steuern. Durch die Anzeigen am Bedienfeld wird der Druckerstatus angezeigt. Tasten und Anzeigen am Bedienfeld 1.
Seite 86 3. Taste „LF/FF“** ❏ Wenn diese Taste kurz gedrückt wird, wird das Papier zeilenweise transportiert. ❏ Bei gedrückt gehaltener Taste wird ein einzelnes Blatt ausgeworfen oder Endlospapier zur nächsten Druckstartposition transportiert. 4. Taste „Load/Eject“** ❏ Ein einzelnes Blatt Papier wird geladen. ❏...
Seite 87: Auswählen Einer Integrierten Schriftart
❏ Blinkt, wenn der Druckkopf überhitzt ist. * Schriftwahl: Im Mikroeinstellungsmodus können Sie die zum Drucken verwendete Schriftart auswählen, indem Sie die Taste „Tear Off (Font)“ drücken. Die Anzeigen „Tear Off (Font)“ leuchten, erlöschen oder blinken, um die gewählte Schriftart anzuzeigen. ** Mikroeinstellungsmodus: Wenn die Taste „Pause“...
Seite 88: Informationen Zu Den Standardeinstellungen Des Druckers
Informationen zu den Standardeinstellungen des Druckers Mit den Standardeinstellungen werden viele der Druckerfunktionen gesteuert. Während Sie diese Funktionen oft über die Software oder den Druckertreiber einstellen können, müssen Sie dennoch gelegentlich eine Standardeinstellung über das Bedienfeld des Druckers ändern, indem Sie den Modus „Standardeinstellungen“...
Seite 89 Ein, Aus überspringen Abtrennautomatik Ein, Aus Autom. Z.-Vorschub Ein, Aus Druckrichtung Bidirektional, Unidirektional Betriebssystem ESC/P, IBM 2380 Plus (für LX-300+II) / IBM 2381 Plus (für LX-1170II) Null-Darstellung Ein, Aus Schneller Entwurf Ein, Aus I/F-Modus Automatisch, Parallel, Seriell, USB Wartezeit für automatische...
Seite 90 * Die verfügbaren Optionen variieren je nach Erwerbsland. ** Diese Einstellungen werden nur wirksam, wenn die IBM 2380 Plus-Emulation (für LX-300+II) bzw. die IBM 2381 Plus-Emulation (für LX-1170II) ausgewählt ist. Seitenlänge für Traktor Mit dieser Einstellung können Sie die Seitenlänge (in Zoll) für Endlospapier festlegen.
Seite 91 Seitenperforation überspringen Diese Funktion ist nur verfügbar, wenn Endlospapier ausgewählt ist. Wenn Sie „Ein“ auswählen, lässt der Drucker einen Rand von einem Zoll (25,4 mm) zwischen der letzten Zeile auf der einen Seite und der ersten Zeile auf der folgenden Seite frei. Da die Randeinstellungen der meisten Anwendungen Priorität gegenüber den Einstellungen am Bedienfeld haben, sollten Sie diese Einstellung nur verwenden, wenn Sie die Ränder oben und...
Seite 92 Software Wenn Sie die Option „ESC/P“ auswählen, arbeitet der Drucker im EPSON „ESC/P“-Modus. Wenn Sie IBM 2380 Plus (für LX-300+II)/IBM 2381 Plus (für LX-1170II) auswählen, emuliert der Drucker einen IBM-Drucker. Null-Darstellung Das Nullzeichen wird mit einem Schrägstrich ( ) versehen, wenn diese Funktion aktiviert ist.
Seite 93 Baudrate Mit dieser Option können Sie die Datenübertragungsrate (Baud) für die serielle Schnittstelle festlegen. Die Baudrate wird in Bits pro Sekunde (Bit/s) gemessen. Weitere Informationen zu den geeigneten Einstellungen finden Sie in der Dokumentation zum Computer und zur Software. Parität Wenn für diese Option Ohne ausgewählt wurde, ist die Paritätsüberprüfung deaktiviert.
Seite 94 Sie diese Einstellung. Autom. W-Rücklauf (Wagenrücklauf) Diese Einstellung ist nur im Emulationsmodus IBM 2380 Plus (für LX-300+II)/IBM 2381 Plus (für LX-1170II) verfügbar. Wenn der automatische Wagenrücklauf aktiviert ist, wird an jeden Zeilenvorschubbefehl (LF) bzw. „ESC J“-Befehl ein Wagenrücklaufbefehl angehängt. Die Druckposition wird dadurch an den Anfang der nächsten Zeile verschoben.
Seite 95: Ändern Von Standardeinstellungen
Ändern von Standardeinstellungen Führen Sie die folgenden Schritte aus, um in den Modus „Standardeinstellungen“ zu wechseln und die Standardeinstellungen des Druckers zu ändern. Hinweis: ❏ Zum Drucken der Anweisungen für die Sprachauswahl und den Modus „Standardeinstellungen“ benötigen Sie fünf Einzelblätter im Format A4 oder Letter bzw.
Seite 96 5. Drücken Sie die Taste „Tear Off (Font)“. Die Anweisungen für den Modus „Standardeinstellungen“ (drei Seiten) werden in der ausgewählten Sprache gedruckt. In den gedruckten Anweisungen sind die Standardeinstellungen aufgelistet, die Sie ändern können. Weiterhin wird beschrieben, wie sie geändert werden und wie Ihnen die Bedienfeldanzeigen dabei behilflich sind.
Seite 97: Kapitel 5 Fehlerbehebung
Kapitel 5 Fehlerbehebung Verwenden der Fehleranzeigen Viele Druckerprobleme können Sie anhand der Bedienfeldanzeigen erkennen. Wenn der Drucker aufhört zu drucken und mindestens eine Bedienfeldanzeige leuchtet oder blinkt oder der Drucker akustische Signale ausgibt, können Sie das Problem anhand der folgenden Tabelle erkennen und lösen. Wenn Sie das Problem nicht anhand der Angaben in dieser Tabelle beheben können, finden Sie im nächsten Abschnitt weitere Informationen.
Seite 98 Status der Akustische Problem Bedienfeldanzeige Signale Lösung •• • n Paper Out In der ausgewählten Papierzufuhr ist kein n Pause Papier eingelegt. Legen Sie Papier in den Drucker ein. Drücken Sie gegebenenfalls die Taste „Pause“, sodass die Anzeige „Pause“ erlischt. ••...
Seite 99: Probleme Und Lösungen
Status der Akustische Problem Bedienfeldanzeige Signale Lösung •• • •• f Sämtliche Be- Ein unbekannter Druckerfehler ist dienfeldanzei- aufgetreten. Schalten Sie den Drucker aus, lassen Sie ihn einige Minuten ausgeschaltet und schalten Sie ihn dann wieder ein. Sollte der Fehler erneut auftreten, wenden Sie sich an Ihren Fachhändler.
Seite 100: Stromversorgung
Stromversorgung Die Stromversorgung ist unterbrochen. Die Bedienfeldanzeigen leuchten nicht. Ursache Aktion Möglicherweise ist das Überprüfen Sie, ob das Netzkabel an Netzkabel nicht an eine eine Steckdose angeschlossen ist. Stromquelle angeschlossen. Möglicherweise ist die Verwenden Sie eine andere Steckdose, Steckdose außer Betrieb. wenn die Steckdose mithilfe eines externen Schalters oder einer automatischen Zeitschaltuhr gesteuert wird.
Seite 101 Ursache Aktion Möglicherweise ist die Überprüfen Sie, ob die Software Software nicht ordnungsgemäß, wie in dem Blatt „Hier ordnungsgemäß installiert. starten“ beschrieben, installiert wurde. Überprüfen Sie die Druckereinstellungen der Software. Das Schnittstellenkabel Überprüfen Sie beide Enden des stimmt nicht mit der Drucker- Schnittstellenkabels.
Seite 102 Das Farbband ist Tauschen Sie die Farbbandkassette aus. möglicherweise abgenutzt. Der Drucker erzeugt merkwürdige Geräusche, gibt fünf akustische Signale aus, und der Druckvorgang wird plötzlich abgebrochen. Ursache Aktion Möglicherweise ist ein Schalten Sie den Drucker aus und Papierstau aufgetreten oder überprüfen Sie das Gerät auf einen das Farbband hat sich möglichen Papierstau, ein verklemmtes...
Seite 103: Der Ausdruck Ist Schwach Oder Ungleichmäßig
Der Ausdruck ist schwach oder ungleichmäßig Die Zeichen werden im unteren Bereich nicht vollständig gedruckt. Ursache Aktion Möglicherweise ist die Weitere Informationen dazu finden Sie Farbbandkassette nicht im Abschnitt „Austauschen der ordnungsgemäß installiert. Farbbandkassette“ auf Seite 133. Der Ausdruck ist schwach. Ursache Aktion Das Farbband ist...
Seite 104 Es werden nicht die gewünschten Zeichen gedruckt Die Schrifttypen oder Zeichen, die Sie mit der Software an den Drucker gesendet haben, wurden nicht gedruckt. Ursache Aktion Möglicherweise ist die Überprüfen Sie, ob die Software für den Software nicht Drucker ordnungsgemäß konfiguriert ordnungsgemäß...
Seite 105 Die Seitenlänge stimmt nicht mit der Länge des Papiers überein. Ursache Aktion Möglicherweise ist die Überprüfen Sie die Einstellungen der Einstellung der Seitenlänge in Seitenlänge in der der Anwendungssoftware Anwendungssoftware und passen Sie nicht korrekt. sie gegebenenfalls an. Die Druckereinstellungen der Überprüfen Sie im Modus Seitenlängen für den Traktor „Standardeinstellungen“...
Seite 106: Handhabung Der Druckmedien
Handhabung der Druckmedien Einzelblattpapier wird nicht ordnungsgemäß eingezogen Das Papier wird nicht transportiert. Ursache Aktion Möglicherweise befindet sich Entfernen Sie das Endlospapier. Stellen Endlospapier im Drucker. Sie den Papierwahlhebel in die Einzelblattposition. Legen Sie ein neues Blatt ein. Das Papier in der Verschieben Sie das Papier (und die Papierführung befindet sich Papierführungsschienen) ein wenig...
Seite 107: Endlospapier Wird Nicht Richtig Transportiert
Endlospapier wird nicht richtig transportiert Das Endlospapier wird vom Traktor nicht transportiert. Ursache Aktion Möglicherweise befindet sich Überprüfen Sie, ob sich der der Papierwahlhebel nicht in Papierwahlhebel in der Position für der richtigen Position. Endlospapier befindet. Ist dies nicht der Fall, schalten Sie den Drucker aus, stellen Sie den Hebel in die richtige Position und schalten Sie den Drucker...
Seite 108 Das Papier hat nicht das für Stellen Sie sicher, dass Papiergröße und den Drucker zulässige Format -stärke im zulässigen Bereich liegen. Die oder Gewicht. Spezifikationen für Endlospapier finden Sie unter „Papier“ auf Seite 146. Wenn Sie Mehrfachformulare Heben Sie für eine korrekte mit seitlicher Druckposition die Papierführung an.
Seite 109: Optionen
Optionen Bei Verwendung des Einzelblatteinzugs wird das Papier nicht richtig eingezogen Das Papier wird nicht eingezogen. Ursache Aktion Möglicherweise ist der Installieren Sie den Einzelblatteinzug, Einzelblatteinzug nicht wie unter „Einzelblatteinzug“ auf Seite ordnungsgemäß am Drucker 121 beschrieben, neu. angebracht. Möglicherweise befindet sich Überprüfen Sie, ob sich der der Papierwahlhebel nicht in Papierwahlhebel in der Position für...
Seite 110 Ursache Aktion Möglicherweise wurden zu Entfernen Sie einige Seiten. viele Seiten in den Informationen über Papiersorten und Einzugsschacht eingelegt. -mengen, die in den Einzelblatteinzug eingelegt werden können, finden Sie unter „Papier“ auf Seite 146. Sie haben möglicherweise den Entnehmen Sie das Papier und fächern Papierstapel vor dem Einlegen Sie es auf.
Seite 111: Das Wechseln Zwischen Einzelblatteinzug Und Schubtraktor Funktioniert Nicht Ordnungsgemäß
Das Papier ist möglicherweise Stellen Sie sicher, dass die in den Papierführung über dem Papier Papierführungsschienen angebracht ist und die eingeklemmt. Papierführungsschienen korrekt positioniert sind. Der Drucker funktioniert nicht ordnungsgemäß, wenn das Farberweiterungspaket installiert ist (nur LX-300+II) Die Bedienfeldanzeigen leuchten nicht. Fehlerbehebung...
Seite 112: Beheben Von Usb-Problemen
Ursache Aktion Möglicherweise ist der Motor Befolgen Sie die Anweisungen unter des Farberweiterungspakets „Farberweiterungspaket (nur nicht ordnungsgemäß LX-300+II)“ auf Seite 129. installiert. Die gewünschte Farbe oder bestimmte Zeichen werden nicht gedruckt. Ursache Aktion Ihre Anwendungssoftware ist Überprüfen Sie mithilfe des möglicherweise nicht für...
Seite 113 2000 aufgerüstet wurde. Für weitere Informationen zu Ihrem Computer wenden Sie sich an Ihren Händler. Stellen Sie sicher, dass die Option „EPSON USB-Gerätetreiber“ im Menü „Geräte-Manager“ angezeigt wird (nur unter Windows Me und 98). Wenn Sie die „Plug&Play“-Installation des Treibers abgebrochen haben, bevor der Vorgang beendet werden konnte, ist möglicherweise der USB-Druckertreiber oder der allgemeine...
Seite 114 Wenn USB-Drucker unter Andere Geräte erscheint, ist der USB-Druckertreiber nicht richtig installiert. Wenn EPSON LX-300+II oder EPSON LX-1170II angezeigt wird, ist der Druckertreiber nicht richtig installiert. Erscheint weder USB-Drucker noch EPSON LX-300+II oder EPSON LX-1170II unter Andere Geräte, dann klicken Sie auf Aktualisieren oder ziehen Sie das USB-Kabel vom Drucker ab und schließen Sie es anschließend erneut am Drucker an.
Seite 115 4. Wählen Sie unter Andere Geräte die Option USB-Drucker, EPSON LX-300+II oder EPSON LX-1170II aus und klicken Sie auf Entfernen. Klicken Sie anschließend auf OK. 5. Wenn das folgende Dialogfeld angezeigt wird, klicken Sie auf OK. Klicken Sie dann zum Schließen des Dialogfelds „Systemeigenschaften“...
Seite 116: Drucken Eines Selbsttests
❏ Installieren Sie unter Windows Me und 98 den USB-Druckertreiber und die Druckersoftware neu. Deinstallieren Sie hierzu zunächst die EPSON-Druckersoftware über das Symbol „Software“ in der Systemsteuerung. Deinstallieren Sie dann den EPSON USB-Gerätetreiber. Installieren Sie anschließend die Software neu, wie auf dem Blatt „Hier starten“ beschrieben.
Seite 117 Papier finden Sie unter „Drucken auf Endlospapier“ auf Seite 17 oder unter „Drucken auf Einzelblattpapier“ auf Seite 32. Achtung: Beim LX-300+II müssen Sie für den Selbsttest Papier mit einer Mindestbreite von 210 mm (8,27 Zoll) verwenden, da der Druckkopf andernfalls direkt auf den Walzen druckt.
Seite 118 Der Selbsttest wird in Entwurfsqualität gedruckt, wenn Sie die Taste „LF/FF“ gedrückt halten, und in NLQ-Qualität (Korrespondenzschrift), wenn Sie die Taste „Load/Eject“ gedrückt halten. 3. Legen Sie bei der Verwendung von Einzelblattpapier das Papier in den Drucker ein. Nach einigen Sekunden zieht der Drucker das Papier automatisch ein und beginnt mit dem Ausdruck des Selbsttests.
Seite 119: So Erreichen Sie Den Kundendienst
❏ Name und Version der Anwendungssoftware, die Sie üblicherweise mit dem Produkt verwenden Website für technischen Support Rufen Sie die Seite http://www.epson.com auf und wählen Sie den Abschnitt „Support“ auf Ihrer regionalen EPSON-Website, um Zugang zu den neuesten Treibern, zu häufig gestellten Fragen (FAQ), Handbüchern und anderen herunterladbaren Dateien zu...
Seite 120 Fehlerbehebung...
Seite 121: Kapitel 6 Zubehör Und Verbrauchsmaterial
Zubehör und Verbrauchsmaterial Installation und Verwendung von Zubehör Einzelblatteinzug Der optionale Schacht für den Einzelblatteinzug (C80637✽ für LX-300+II/C80639✽ für LX-1170II) fasst bis zu 50 Blatt Standardpapier (82 g/m² bzw. 22 Lbs). Gehen Sie folgendermaßen vor, um den Einzelblatteinzug zu installieren: 1.
Seite 122 4. Halten Sie den Einzelblatteinzug mit beiden Händen fest und drücken Sie die Verschlusshebel nach unten. Führen Sie die Kerben des Papierführungsschachts über die Befestigungszapfen des Druckers. Wenn Sie die Verschlusshebel loslassen, rastet der Papierführungsschacht ein. * Verschlusshebel 5. Verschieben Sie die linke Papierführung und richten Sie sie an der dreieckigen Markierung aus.
Seite 123 6. Ziehen Sie die Papierwahlhebel ganz nach vorn, bis die Papierführungen zurück klappen, sodass Papier eingelegt werden kann. 7. Nehmen Sie einen Stapel Papier und fächern Sie ihn auf. Richten Sie die Blätter an den Seiten- und Unterkanten durch Aufstoßen auf einer ebenen Unterlage bündig aneinander aus.
Seite 124 11. Entfernen Sie die Papierstützen von den Papierführungsschienen. Setzen Sie die beiden dem Einzelblatteinzug beiliegenden Staplerstützen in die Öffnungen der Papierführungsschienen ein. 12. Bringen Sie die Papierführung am Einzelblatteinzug an, wie im Folgenden dargestellt. a. Ansicht von oben b. Entriegelungsstift 13.
Seite 125: Zugtraktoreinheit
Druckerabdeckung herauskommt. Dadurch werden die gedruckten Seiten ordnungsgemäß transportiert und Papierstaus verhindert. Zugtraktoreinheit Ein zusätzlicher Zugtraktor (C80030✽ für LX-300+II/C80034✽ für LX-1170II) steht optional zur Verfügung. Sie können den Transport von Endlospapier verbessern, indem Sie gleichzeitig zwei Traktoren verwenden. Dies ist besonders praktisch für das Drucken von Endlosvordrucken und...
Seite 126 3. Beim LX-300+II sollte der Zugtraktor mit beiden Händen gehalten werden. Halten Sie den Traktor über den Montageeinschub an der Oberseite des Druckers, bis er in der richtigen Position einrastet, wie in der folgenden Abbildung dargestellt. Die Stifte sollten spürbar einrasten.
Seite 127: Rollenpapierhalter
6. Lösen Sie die Verriegelungshebel der Stachelradführung des Zugtraktors und passen Sie die Stachelradeinheiten der Breite des Papiers an. Stellen Sie sicher, dass die Stachelradeinheiten der beiden Traktoren so ausgerichtet sind, dass das Papier nicht gebogen wird. 7. Öffnen Sie die Stachelradabdeckungen. Setzen Sie die Transportlöcher des Papiers auf die Zugstacheln der Stachelradeinheiten und justieren Sie die Stachelräder bei Bedarf.
Seite 128 Gehen Sie bei der Installation und Verwendung des Rollenpapierhalters folgendermaßen vor: 1. Schalten Sie den Drucker aus und entfernen Sie die Papierführung. 2. Positionieren Sie den Rollenpapierhalter wie im Folgenden dargestellt unterhalb des Druckers. Setzen Sie die beiden Löcher im Sockel auf die beiden Positionsstifte an der Unterseite des Druckers.
Seite 129: Farberweiterungspaket (Nur Lx-300+Ii)
7. Installieren Sie die Papierführung. Schieben Sie die linke Papierführungsschiene in die Mitte bis zur Markierung. Verschieben Sie dann die rechte Papierführung bis zur gegenüberliegenden Markierung. Farberweiterungspaket (nur LX-300+II) Das optionale Farberweiterungspaket (C83208✽) enthält eine Farbbandkassette und einen Motor. Gehen Sie folgendermaßen vor, um das Paket zu installieren:...
Seite 130 1. Schalten Sie den Drucker aus und nehmen Sie die Abdeckung des Druckers und die Papierspanneinheit ab. Verschieben Sie die Anschlussabdeckung auf dem Drucker und ziehen Sie sie wie im Folgenden dargestellt heraus. 2. Installieren Sie den Motor in der rechten Ecke des Druckers, wobei das Getriebe zur Mitte hin weist.
Seite 131 3. Schließen Sie den Motorstecker am Anschluss des Druckers 4. Schieben Sie den Druckkopf in die Mitte des Druckers und schieben Sie dann den Plastikteil des Farbbands in die Mitte der Kassette. 5. Spannen Sie das Farbband, indem Sie den Spannknopf in Pfeilrichtung drehen.
Seite 132 6. Setzen Sie die Farbbandkassette wie abgebildet in den Drucker ein. Drücken Sie die Kassette dann fest an beiden Seiten nach unten, bis die Plastikhalterungen in den Öffnungen am Drucker einrasten. 7. Schalten Sie den Drucker ein, während Sie die Tasten „Load/Eject“...
Seite 133: Druckserver
Original-EPSON-Farbbandkassette Wenn der Ausdruck blass wird, müssen Sie die Farbbandkassette austauschen. Original-EPSON-Farbbandkassetten sind speziell auf die Verwendung mit dem EPSON-Drucker ausgelegt. Dadurch werden ein einwandfreier Betrieb und eine lange Nutzungsdauer des Druckkopfes und anderer Druckerteile gewährleistet. Andere nicht von EPSON hergestellte Produkte können Ihren Drucker beschädigen.
Seite 134: Austauschen Der Farbbandkassette
Für den Drucker sind die folgenden Farbbandkassetten zu verwenden: EPSON-Farbbandkassette mit schwarzem Farbband #8750 (für LX-300+II): EPSON-Farbbandkassette mit schwarzem Farbband #8755 (für LX-1170II): EPSON-Farbbandkassette mit farbigem Farbband S015073 (für LX-300+II): Austauschen der Farbbandkassette Führen Sie zum Installieren bzw. Austauschen der Farbbandkassette die folgenden Anweisungen aus: 1.
Seite 135 4. Beim LX-300+II sollten Sie sicherstellen, dass sich der Druckkopf in der Mitte des Druckers befindet. Beim LX-1170II muss sich der Druckkopf 10 cm (4 Zoll) von der linken Seite entfernt befinden. (Schalten Sie den Drucker ein und wieder aus.) Entnehmen Sie dann die Farbbandkassette aus dem Drucker.
Seite 136 8. Verwenden Sie einen spitzen Gegenstand, wie z. B. einen Kugelschreiber, um das Band zwischen Druckkopf und Farbbandführung zu platzieren. 9. Drehen Sie den Spannknopf in Pfeilrichtung, um das Farbband in die richtige Position zu bringen. Das Band sollte nicht verdreht oder zerknittert sein. Zubehör und Verbrauchsmaterial...
Seite 137 10. Setzen Sie beim LX-1170II die Papierspanneinheit wieder ein. 11. Installieren und schließen Sie die Druckerabdeckung. Zubehör und Verbrauchsmaterial...
Seite 138 Zubehör und Verbrauchsmaterial...
Seite 139: Kapitel 7 Produktinformationen
Kapitel 7 Produktinformationen Teile des Druckers a. Papierführungsschienen b. Papierstützen c. Papierführung d. Papierwahlhebel e. Papierzufuhrknopf f. Bedienfeld g. Druckerabdeckung Produktinformationen...
Seite 140 h. Abdeckung der Papierführung a. Serielle Schnittstelle b. Farbbandkassette c. Papierstärkehebel d. Papierspanneinheit e. Netzschalter f. Netzkabel g. USB-Kabelhalterung h. Traktor i. USB-Schnittstelle j. Parallele Schnittstelle Produktinformationen...
Seite 141: Druckerspezifikationen
Unidirektionaldruck von Text bzw. Grafiken kann über Softwarebefehle ausgewählt werden. Zeilenabstand: 1/6 Zoll oder programmierbar in Schritten von 1/216 Zoll. Druckbare Spalten: LX-300+II: 80 Spalten (bei 10 cpi) LX-1170II: 136 Spalten (bei 10 cpi) 240 × 144 dpi max. Auflösung: Produktinformationen...
Seite 142 Kontinuierlich 76 mm/Sekunde keit: (3,0 Zoll/Sekunde) Zeilenweise 63 ms/Zeile bei einem Zeilenabstand von 1/6 Zoll Farbdruck (optional Methode Farbbandanhebung für LX-300+II): Farbbandfarbe Schwarz, Magenta, Zyan und Gelb Betriebssicherheit: Gesamtdruck- 12 Millionen Zeilen volumen (mit Ausnahme des Druckkopfs) Mittlere störungsfreie Zeit: 6.000...
Seite 143 Abmessungen und Höhe 159 mm (6,26 Zoll) Gewicht (LX-300+II): Breite 366 mm (14,4 Zoll) Tiefe 275 mm (10,8 Zoll) (ohne Papierzufuhrknopf, Papierwahlhebel usw.) Gewicht ca. 4,4 kg (9,7 lbs) Abmessungen und Höhe 164 mm (6,6 Zoll) Gewicht (LX-1170II): Breite 546 mm (21,5 Zoll)
Seite 144: Elektronik
64 KB Integrierte Bitmap-Schriften Schriftarten: EPSON Draft 10, 12, 15 cpi EPSON Roman 10, 12, 15 cpi, proportional EPSON Sans Serif 10, 12, 15 cpi, proportional Barcode-Schriften EAN-13, EAN-8, Interleaved 2 of 5, UPC-A, UPC-E, Code 39, Code 128, POSTNET...
Seite 145 Zeichentabellen: Eine Kursiv- und 12 Grafikzeichentabellen: Kursivtabelle (Italic) PC 437 (USA, Standard Europa) PC 850 (Mehrsprachig) PC 860 (Portugiesisch) PC 861 (Isländisch), PC 865 (Skandinavisch) PC 863 (Kanadisch-Französisch) BRASCII, Abicomp, ISO Latin 1 Roman 8, PC 858, ISO 8859-15 Die folgenden 26 Grafikzeichentabellen stehen in einigen Ländern zusätzlich zur Verfügung: PC 437 Griechisch...
Seite 146: Elektrische Anschlusswerte
Elektrische Anschlusswerte Modell mit 120 V Modell mit 220-240 V Eingangsspannungsbereich 99-132 V 198-264 V Wechselstrom Wechselstrom Nennfrequenzbereich 50-60 Hz Eingangsfrequenzbereich 49,5-60,5 Hz Nennstrom 0,6 A (maximal 0,3 A (maximal 1,4 A je nach 0,7 A, je nach Zeichentyp) Zeichentyp) Leistungsaufnahme ca.
Seite 147 ❏ Legen Sie kein gefaltetes, beschädigtes, zerknittertes oder gewelltes Papier ein. LX-300+II Einzelblattpapier (Standard): Papierführung und Einzelblattzuführung Breite Papierführung: 100-257 mm (3,9-10,1 Zoll) Einzelblatteinzug: 182-216 mm (7,2-8,5 Zoll) Länge Papierführung: 100-364 mm (3,9-14,3 Zoll) Einzelblatteinzug: 257-356 mm (10,1-14,0 Zoll) Stärke Papierführung:...
Seite 148 Bindung Klebelinie an der oberen Kante oder an einer Seite des Formulars Briefumschläge: Papierzuführung Nr. 6: 165 × 92 mm (6,5 × 3,6 Zoll) Format Nr. 10: 241 × 105 mm (9,5 × 4,1 Zoll) Stärke 0,16-0,52 mm (0,0063-0,0205 Zoll) Gewicht 45-90 g/m²...
Seite 149 Breite des Trägerblattes 101,6-254 mm (4,0-10,0 Zoll) Länge des Trägerblattes 101,6-558,8 mm (4,0-22,0 Zoll) Stärke des Trägerblattes 0,07-0,09 mm (0,0028-0,0035 Zoll) Gesamtstärke 0,16-0,19 mm (0,0063-0,0075 Zoll) Etikettengewicht 64 g/m² (17 lbs) Rollenpapier: Hintere Zuführung mit optionalem Rollenpapierhalter Breite 216 mm (8,5 Zoll) Stärke 0,07-0,09 (0,0028-0,0035 Zoll) Gewicht...
Seite 150 Gewicht Papierführung: 52-90 g/m² (14-24 lbs) Einzelblatteinzug: 64-90 g/m² (18-24 lbs) Mehrfachformulare aus Einzelblattpapier: Papierzuführung Breite 148-420 mm (5,8-16,5 Zoll) Länge 100-364 mm (3,9-14,3 Zoll) Exemplare 1 Original + max. 4 Kopien Stärke 0,12-0,39 mm (0,0047-0,015 Zoll) Gewicht 40-58 g/m² (12-15 lbs) Bindung Klebelinie an der oberen Kante oder an einer Seite des Formulars...
Seite 151: Empfohlener Druckbarer Bereich
Gewicht 40-58 g/m² (12-15 lbs) (ein Blatt eines Mehrfachpapiers) Bindung Punktklebung oder Crimplock-Heftung an beiden Seiten Etiketten: Zuführung unten 23,8 × 63,5 mm (15/16 × 2,5 Zoll) Etikettenformat Eckradius mindestens 2,5 mm (0,1 Zoll) Breite des Trägerblattes 101,6-406,4 mm (4,0-16,0 Zoll) Länge des Trägerblattes 101,6-558,8 mm (4,0-22,0 Zoll) Stärke des Trägerblattes...
Seite 152 Einzelblattpapier und Briefumschläge: LX-300+II Der obere Mindestrand beträgt 4,2 mm (0,17 Zoll). Der linke und rechte Mindestrand beträgt jeweils 3,0 mm (0,12 Zoll). Bei Einzelblättern beträgt die maximale Breite 257 mm (10,1 Zoll). Die maximale bedruckbare Breite beträgt 203,2 mm (8,0 Zoll).
Seite 153 (13,6 Zoll). Wenn das Papierformat wesentlich breiter ist, werden die Seitenränder breiter. Die bedruckbare Breite ist jedoch maximal 345,44 mm (13,6 Zoll). Der untere Mindestrand beträgt 4,2 mm (0,17 Zoll). Endlospapier: LX-300+II Der obere und untere Mindestrand bis zur Perforierung beträgt jeweils 4,2 mm (0,17 Zoll). Produktinformationen...
Seite 154 Der linke und rechte Mindestrand beträgt jeweils 13 mm (0,51 Zoll). Die maximale Papierbreite beträgt 254 mm (10,0 Zoll). Die maximale bedruckbare Breite beträgt 203,2 mm (8,0 Zoll). Wenn das Papierformat wesentlich breiter ist, werden die Seitenränder breiter. Die bedruckbare Breite ist jedoch maximal 203,2 mm (8,0 Zoll).
Seite 155: Papierausrichtung
Die maximale bedruckbare Breite beträgt 203,2 mm (8,0 Zoll). Papierausrichtung Der Druck beginnt an der Markierung „0“. Der nicht bedruckbare Bereich liegt links von der Markierung „0“. Befehlslisten Der Drucker unterstützt folgende EPSON „ESC/P“-Steuerbefehle und IBM 2380 Plus-Emulationssteuerbefehle (für LX-300+II) bzw. IBM 2381 Plus-Emulationssteuerbefehle (für LX-1170II). Produktinformationen...
Seite 156: Epson „Esc/P"-Steuercodes
EPSON „ESC/P“-Steuercodes Durch die Auswahl eines EPSON „ESC/P“-Druckers in der Software können Sie erweiterte Schriften und Grafiken nutzen. Allgemeiner Betrieb: ESC @, ESC U, ESC EM Papiereinzug: FF, LF, ESC 0, ESC 1, ESC 2, ESC 3, ESC A, CR...
Seite 157: Ibm 2380 Plus-Emulationssteuerbefehle (Für Lx-300+Ii)/ Ibm 2381 Plus-Emulationssteuerbefehle
Der Drucker emuliert den IBM Proprinter mithilfe der im Folgenden aufgeführten Befehle. Ausführlichere Informationen finden Sie in den Referenzhandbüchern für IBM 2380 Plus (für LX-300+II)/IBM 2381 Plus (für LX-1170II). Allgemeiner Betrieb: NUL, DC3, ESC j, BEL, CAN, DC1, ESC Q, ESC [K, ESC U, ESC...
Seite 158: Normen Und Richtlinien
ESC 6, ESC 7, ESC [T, ESC ^, ESC \ Bit-Image: ESC K, ESC L, ESC Y, ESC Z Barcode: ESC [f, ESC [p Herunterladen: ESC = (nur Entwurfsmodus) Normen und Richtlinien Sicherheitsrichtlinien (LX-300+II) 120 V-Version: Sicherheitsnormen UL60950 CSA60950 Produktinformationen...
Seite 159: Ce-Siegel
FCC Teil 15 Unterteil B Klasse B CAN/CSA - CEI/IEC CISPR22 Klasse B 230 V-Version: Sicherheitsnormen EN60950 AS/NZS CISPR22 Klasse B (Beide Modelle) 230 V-Version: Sicherheitsnormen EN60950 EN55022 Klasse B EN61000-3-2 EN61000-3-3 EN55024 CE-Siegel (Beide Modelle) 230 V-Version: Niederspannungsrichtlinie EN60950 73/23/EWG EMC-Richtlinie 89/336/EWG EN55022 Klasse B...
Seite 160 Produktinformationen...
Seite 161: Reinigung Des Druckers
Bauelemente gelangen. ❏ Verwenden Sie keine harten oder scheuernden Bürsten. ❏ Sprühen Sie kein Schmiermittel in das Druckerinnere. Ungeeignete Schmierstoffe können den Druckermechanismus beschädigen. Wenden Sie sich an einen EPSON-Vertragshändler, wenn Sie der Ansicht sind, dass eine Schmierung erforderlich ist. Produktinformationen...
Seite 162: Transport Des Druckers
Transport des Druckers Wenn Sie den Drucker über eine längere Entfernung transportieren müssen, verpacken Sie ihn wieder sorgfältig in der Originalverpackung. Gehen Sie folgendermaßen vor, um den Drucker wieder in der Originalverpackung zu verstauen: Warnung: ❏ Tragen Sie den Drucker bei einem Transport nicht an der USB-Kabelhalterung, da sich der Halter lösen und der Drucker herunterfallen könnte.
Seite 163 6. Stellen Sie sicher, dass sich der mitgelieferte Traktor des Druckers in der Schubposition befindet. 7. Verstauen Sie den Drucker, die Farbbandkassette, die USB-Kabelhalterung, die Papierstützen, den Papierzufuhrknopf und das Netzkabel wieder in den Originalverpackungen und legen Sie sie in den Originalkarton des Druckers.
Seite 164 Produktinformationen...
Seite 165 Glossar Abtrennposition Die Position, zu der der Drucker das Papier im Abtrennmodus transportiert. Mithilfe der Mikroeinstellungsfunktion können Sie die Position so einstellen, dass die Perforierung des Papiers an der Abtrennkante ausgerichtet ist. ASCII „American Standard Code for Information Interchange“ (Amerikanischer Standardcode für den Informationsaustausch).
Seite 166 Ausdruck zu ermöglichen. Siehe auch Schneller Entwurf. ESC/P Abkürzung für „EPSON Standard Code for Printers“. Es handelt sich um einen Befehlssatz zur Steuerung des Druckers durch den Computer. Der Befehlssatz ist Standard für alle EPSON-Drucker und wird von den meisten PC-Anwendungsprogrammen unterstützt.
Seite 167 Punktmatrix Druckmethode, bei der jeder Buchstabe bzw. jedes Symbol durch ein Muster (Matrix) aus einzelnen Punkten gebildet wird. Schneller Entwurf Modus für Entwurfdruck, den Sie über den Modus „Standardeinstellungen“ auswählen können. Beim schnellen Entwurf wird ein Minimum an Punkten pro Zeichen verwendet, um extrem schnelles Drucken zu ermöglichen.
Seite 168 Unidirektionaler Druck Druckverfahren, bei dem der Druckkopf nur in eine Richtung druckt. Unidirektionaler Druck ist nützlich für das Drucken von Grafiken, da er eine präzise vertikale Ausrichtung ermöglicht. Sie können den unidirektionalen Druck im Modus „Standardeinstellungen“ des Druckers auswählen. Siehe auch Bidirektionaldruck.
