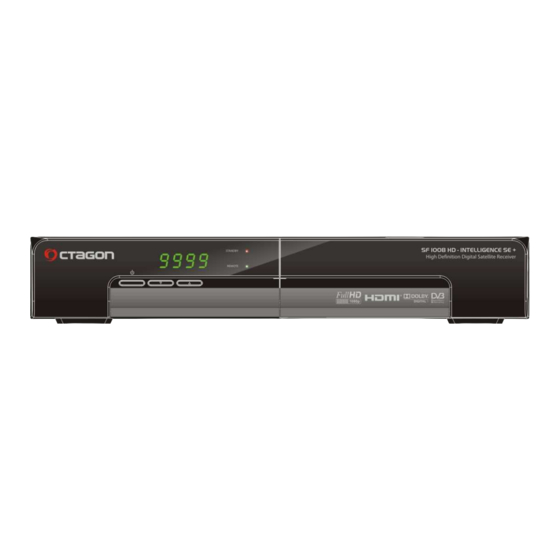

Octagon SF 1008 HD Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SF 1008 HD:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Full HD Digital Satellite Receiver
Digital Innovation Life
Bedienungsanleitung
OCTAGON SF 1008 HD – INTELLIGENCE SE+

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Octagon SF 1008 HD

Inhaltszusammenfassung für Octagon SF 1008 HD

  • Seite 1 Full HD Digital Satellite Receiver Digital Innovation Life Bedienungsanleitung OCTAGON SF 1008 HD – INTELLIGENCE SE+...

  • Seite 3: Inhaltsverzeichnis

    3. Copyright ............................ 7 4. Haftungsausschluss ........................7 5. Markenzeichen ........................... 7 Vorabinformationen ......................8 1. Eigenschaften des Octagon SF1008 SE+ HD - Intelligence ............8 2. Lieferumfang (Zubehör) ....................... 9 Gerätebeschreibung ......................10 1. Frontblende (Vorderseite) ......................10 2. Rückseite (Anschlüsse) ......................11 3.
  • Seite 4 PVR Funktionen (persönlicher Videorekorder) ............... 25 1. Aufnahme ..........................25 1.1 Aufnahmeverfahren ......................25 1.2 Aufnahmeeinstellungen ändern ..................27 1.3 Langzeit Aufnahmen ......................27 1.4 Pause während der Aufnahme .................... 27 2. Time-Shift Funktion (zeitversetztes Fernsehen) ..............29 3. Wiedergabe (Play List) ......................30 3.1 Aufgenommene Dateien .....................

  • Seite 5: Schutzmaßnahmen

    Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, Diese Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres OCTAGON Digitalreceiver optimal zu nutzen. Die Bedienungshinweise wurden so verständlich wie möglich verfasst und so knapp wie nötig gehalten. Der Funktionsumfang Ihres Gerätes wird durch Softwareanpassungen stetig erweitert.

  • Seite 6: Konformitätserklärung

    Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab! Konformitätserklärung Die Firma OCTAGON Germany erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 2006/95/ Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG...

  • Seite 7: Copyright

    Dieses Handbuch wird durch Urheberrechtsgesetze geschützt. Gebrauch und Wiedergabe dieses Handbuches im Teil oder vollständiges, ohne die schriftliche Zustimmung der Freigabe von der Firma OCTAGON Germany, ist es verboten zu kopieren. 4. Haftungsausschluss Die Hersteller, die Verteiler und die Vertreter sind nicht zu irgendeiner Art Schaden verursacht unter Anwendung von den Informationen verantwortlich, die in diesem Handbuch enthalten werden.

  • Seite 8: Vorabinformationen

    Vorabinformationen 1. Eigenschaften des Octagon SF1008 SE+ HD - Intelligence  Full HDTV PVR Receiver ( DVB-S/S2 )  H.264 / MPEG4 - HD/SD , DVB-S2 Tuner  Betriebssystem Linux OS  Time-Shifting mit externen HDD (USB 2.0)  3 Sender Aufnehmen + 2 Sender LIVE ansehen (PIP) ...

  • Seite 9: Lieferumfang (Zubehör)

    2. Lieferumfang (Zubehör) Überprüfen Sie die Lieferung auf Vollständigkeit, bevor Sie das Gerät in Betrieb nehmen. Bedienungsanleitung Fernbedienung 2 x AAA Batterien HDMI Kabel Strom-Anschlusskabel ACHTUNG: Bitte wenden Sie sich an Ihren Verkäufer, wenn eines der Zubehörteile fehlt. Hinweis Lassen Sie die Fernbedienung nicht unter Sonnenstrahlungen etc., es besteht die Gefahr das •...

  • Seite 10: Gerätebeschreibung

    Gerätebeschreibung 1. Frontblende (Vorderseite) POWER Taste : um Ein-/ ausschalten (Standby / Betrieb) CH ▼ / ▲ : Im Normal Modus Programme zu wechseln, im Menü Modus zum navigieren im Menü Display : Programmnamen und Uhrzeit (Stand-by) werden im Display angezeigt IR Sensor : Infarotempfänger für die Fernbedienung STANDBY Anzeige LED (ROT) : LED leuchtet im Stand-by Modus FERNBEDIENUNG Anzeige LED (GRÜN) : The LED leuchtet bei Fernbedienung Nutzung...

  • Seite 11: Rückseite (Anschlüsse)

    2. Rückseite (Anschlüsse) 1. LNB IN (Eingang) : Anschluss für Sat-Antenne (LNB) 2. LNB OUT (Ausgang) : Bei Durchschleifbetrieb (loop-through). Weiterer Receiver kann angeschlossen werden. 3. AUDIO L/R : Audio Anschluss (analog, Stereo Audio Ausgang / Weiß, Rot) 4. VIDEO : Video Anschluss (analog, Composite Video Ausgang / Gelb) 5.

  • Seite 12: Fernbedienung

    3. Fernbedienung 1. POWER : SAT-Receiver Ein- / Ausschalten 2. MUTE : Ton Ein- / Ausschalten 3. V.Format : Video-Format Umschaltung (4:3 / 16:9) 4. Sleep : Sleep-Timer einstellen 5. TV/RADIO : Wechseln zwischen TV und Radio Modus 6. Resolution : Auflösung einstellen (576i > 576p > 720p > 1080i > 1080p) ◄...
  • Seite 13 13. INFO : Informationsfenster des laufenden Programms. Zweimal betätigen für Detail Info.  14. RECALL : Zeigt zuletzt angesehene Sender. Bei erneutem Betätigen wird zuletzt gesehener Sender angezeigt. 15. PFEIL-Tasten ▲ ▼ & : Cursor auf & ab bewegen. ◄ ►...
  • Seite 14  : Schneller Rücklauf – Jede Betätigung erhöht den Rücklauf. ► : Fortschrittbalken bei Wiedergabe. Wiedergabe in normaler Geschwindigkeit. Vor- oder Rücklauf Stop.  : PAUSE, Wiedergabe anhalten / fortsetzen.  : Schneller Vorlauf – Jede Betätigung erhöht den Vorlauf. I◄...

  • Seite 15: Anschlussdiagramm(E) - (Geräterückseite)

    Anschlussdiagramm(e) - (Geräterückseite) Receiver an Netzspannung (Strom-Anschlusskabel)  Verbinden Sie den A/C Anschluss des Receivers mit der Steckdose unter Verwendung des mitgelieferten Netzkabels (Strom-Anschlusskabel). 2. Receiver zu TV mit digitalem A/V Ausgang (HDMI)  Ver binden Sie den Receiver mit dem HDMI Kabel mit der entsprechenden Buchse am TV Gerät.

  • Seite 16: Receiver Zu Tv Mit Analogem A/V Ausgang

    3. Receiver zu TV mit analogem A/V Ausgang Verbinden Sie den TV SCART Anschluss mit dem SCART Eingang des TV-Gerätes.   Verbinden Sie die Geräte über die Video/Audio Buchsen. (Cinch) HINWEIS : Der SCART Anschluss wird für analoge TV-Geräte empfohlen. Der Video Ausgang kann ebenfalls für analoge TV-Geräte verwendet werden.
  • Seite 17  Anschluss mehrerer SAT-Antennen unter Verwendung eines DiSEqC Schalters.  Anschluss eines DISEqC Motors zu LNB IN (Tuner Eingang).

  • Seite 18: Beschreibung Der Funktionen

    Beschreibung der Funktionen 1. Programmauswahl Um ein Programm auszuwählen haben Sie die folgenden Möglichkeiten: 1.1 mit Cursor Tasten ▲ oder ▼ (Auf/Ab) Mit diesen Tasten können Sie in der aktuellen Programmliste zum nächsten oder vorherigen Programm wechseln. 1.2 mit Programmliste Aktivieren Sie die Programmliste mit der OK Taste.

  • Seite 19: Mit Quick Programmliste

    mit Quick Programmliste  Mit der Zehnertastatur wählen Sie die Programmplätze direkt aus. (Zahlentasten)  Im Normalbetrieb wird durch Betätigung der Pfeiltasten (Hoch/Runter) eine Programmliste angezeigt. Diese Liste enthält auch die Namen der aktuellen Sendung der Programme, für die bereits EPG* Daten vorliegen (*EPG = Elektronischer Programmführer).

  • Seite 20: Elektronischer Programmführer (Epg)

    4. Elektronischer Programmführer (EPG) Der elektronische Programmführer liefert Ihnen Information zum Beginn und Ende einer Sendung und sofern der Sender dies anbietet, detaillierte Informationen zur jeweiligen Sendung. Je nach Sender wird diese Information für mehrere Tage im Voraus übertragen. Die Anzeige wird mit der EPG -Taste aktiviert. Mit dieser Taste kann auch zwischen der Übersicht über mehrere Sender sowie der Vorschau über die Sendungen eines Senders umgeschaltet werden.

  • Seite 21: Pause

     Falls notwendig, kann die Tonausgabe mit der MUTE- Taste Stumm geschaltet werden. HINWEIS : Die Stummschaltung bleibt beim Senderwechsel bestehen  7. Pause  Wenn Sie die Taste betätigen, wird das aktuelle Bild eingefroren. Wenn zusätzlich Time-Shift aktiviert ist, können Sie durch erneute Betätigung der Taste das Programm an dieser Stelle fortsetzen.

  • Seite 22: Teletext (Txt)

     Tonspur : Sie haben die Wahl zwischen Stereo/Mono/Links/Rechts Lautstärkeanpassung :  Hier können sie das Lautstärkeniveau für diesen Sender anpassen. Zur Auswahl stehen, Niedrig(-30%) / Normal / Hoch(+30%) / Aus. 10. Teletext (TXT) Wenn im Informationsfenster das TELETEXT Symbol aktiv ist, können Sie mit der Taste Teletext ...

  • Seite 23: Pip (Bild Im Bild) Funktion

    11. PIP (Bild im Bild) Funktion  Wenn Sie die Taste PIP drücken erscheint ein verkleinertes Bild eines zweiten Senders auf dem Bildschirm. Drücken Sie die Taste ein zweites mal, werden die beiden Sender nebeneinander in gleicher Größe auf dem Bildschirm dargestellt. Nochmaliges Drücken der Taste führt wieder zur Standard Darstellung.
  • Seite 24 Mit der Taste PIP Senderliste erscheint eine Liste der  verfügbaren Sender für das zweite Bild. Mit dem PFEIL- Tasten ( ▲ & ▼ ) können Sie den Sender wechseln. HINWEIS : Die Liste der verfügbaren Sender ist abhängig von den Tuner-Einstellungen und eventuell aktiven Aufnahmen.

  • Seite 25: Pvr Funktionen (Persönlicher Videorekorder)

    PVR Funktionen (persönlicher Videorekorder) 1. Aufnahme Wählen Sie ein Aufnahmemedium durch die folgende Tastenfolge aus: Menü > Konfiguration > Aufnahme Option > Aufnahmedium. Die Standardeinstellung ist ‘USB’. 1.1 Aufnahmeverfahren Es gibt drei Aufnahmeverfahren: (Sofortaufnahme / zeitgesteuerte Aufnahme / ereignisgesteuerte Aufnahme). ...
  • Seite 26  Ereignisgesteuerte Aufnahme mittels EPG : Im EPG können Sie die Sendung auswählen, die Sie für eine Aufnahme oder Wiedergabe einplanen möchten. Während Sie das LIVE TV sehen, erreichen Sie das EPG Menü durch Drücken der EPG Taste. Wählen Sie die Sendung, die Sie sehen oder aufnehmen möchten zu der Zeit zu der Sie im EPG angezeigt wird und wird und drücken Sie die OK Taste.

  • Seite 27: Aufnahmeeinstellungen Ändern

    1.2 Aufnahmeeinstellungen ändern Drücken Sie während einer laufenden Aufnahme während Sie den aufgenommenen Sender  sehen die Taste REC . Sie erreichen dadurch das Menü, mit dem Sie die Aufnahmeeigen- schaften anpassen können. Pause : Wählen Sie Pause und dann OK um den aktuellen Aufnahmevorgang zu pausieren. ...
  • Seite 28   Drücken Sie ein weiteres Mal auf PAUSE Taste die Bildwiedergabe läuft an der Stelle weiter, an der sie pausiert wurde.  Drücken Sie während eine Aufnahme die PLAY/ TIMESHIFT Taste, so wird ein die Aufnahmedauer als Zeitbalken sowie die Aufnahmezeit und –dauer dargestellt. ...

  • Seite 29: Time-Shift Funktion (Zeitversetztes Fernsehen)

    2. Time-Shift Funktion (zeitversetztes Fernsehen) An der folgenden Stelle können Sie das Aufnahmemedium auswählen, welches als temporärer Speicher für die Time- Shift Funktion verwendet wird : Menü > Konfiguration > Aufnahme Option > Time-Shift Funktion. Die Standardeinstellung ist ‘USB’.  ...

  • Seite 30: Wiedergabe (Play List)

    3. Wiedergabe (Play List) Sie können mit dem Receiver viele Dateitypen und Aufnahmen wiedergeben. Der Zugriff auf die  Dateien erfolgt durch die PLAYLIST Taste In der Wiedergabeliste (Play List) können sie aufgenommene Sendungen, Multimedia Filmdateien, MP3 Musikdateien und Bilder suchen und wiedergeben. Verwenden Sie die Tasten linker/rechter PFEIL ◄...

  • Seite 31: Importierte Dateien

     Datei Optionen : Wenn Sie die Taste drücken, können Sie folgende blaue Aktionen auswählen Löschen, Neuer Ordner, Gehe zum Ordner, Kopieren, Umbenennen, Sperren. Sie können mehrere Dateien auswählen und alle auf einmal löschen oder verschieben. Löschen : Löscht die Datei(en). Neuer Ordner : Erzeugt einen neuen Unterordner.

  • Seite 32: Das Lesezeichen (Bookmark)

    Rote Taste : Diashow gibt nacheinander alle Fotos im Verzeichnis wieder. OK Taste : Zeigt das ausgewählte Bild.  Mit Hilfe der grünen Taste können Sie die Anzeigedauer, die Möglichkeit zur Wiederholung, Titeleinblendung sowie Herunterskalieren einstellen.  Sie können die selben Datei Optionen auswählen wie im Abschnitt Aufgenommene Dateien beschrieben.

  • Seite 33: Menü Übersicht

    MENÜ Übersicht Hauptmenü 1. Speichermedien 2. Timereinstellungen 3. Senderlisten Manager 4. Daten Transfer Systemeinstellungen 1. Aufnahmeoptionen 2. Kindersicherung 3. Sonst. Einstellungen 4. Zeit Einstellungen 5. Spracheinstellungen 6. A/V Einstellungen Konfiguration 1. Antenneneinstellungen 2. Positioniereinstellungen 3. Programmsuche 4. Netzwerkeinstellungen 5. System Wiederherstellen Installation 6.

  • Seite 34: Hauptmenü (Beschreibung)

    Hauptmenü (Beschreibung) Um das Menü anzuzeigen, drücken Sie auf die MENU Taste. Sie können Untermenüs mit den Pfeiltasten auswählen. Die ausgewählten Untermenüs werden hervorgehoben dargestellt und können durch Drücken der Taste OK gewählt werden. Wenn Sie zum vorhergehenden Menü zurückkehren wollen, drücken Sie die MENU Taste.

  • Seite 35: Timereinstellungen

    1.2 Timereinstellungen Legen Sie einen neuen Timereintrag (zeitbasierte Auf- nahme / Wiedergabe) an oder modifizieren Sie einen exis- tierenden Eintrag. Anlegen eines neues Timereintrags : Drücken Sie in  diesem Menü die grüne Taste und Sie gelangen zum Fenster Timer Einstellung. Sie können Startzeit, -datum, Dauer, Sender eingeben.
  • Seite 36  Sender löschen : Wählen Sie mit der gelben Taste den Einstellmodus Löschen. Verschieben Sie den Sender wie wie beschrieben in den mittleren, gesperrten Bereich. Löschen Sie den Sender dann mit der grünen Taste. Sender überspringen : Wählen Sie mit der Taste ...

  • Seite 37: Datentransfer

    1.4 Datentransfer Wenn Sie einen Datentransfer ausführen, wird das am vorderen USB Anschluss gesteckte Speichermedium zur Ausgabe verwendet. Falls Sie vorne kein Speichermedium angeschlossen haben, wird auf ein gegebenenfalls am hinteren USB Anschluss gestecktes Medium zurück- gegriffen. HINWEIS : Wenn Sie kein USB Speichermedium am Receiver angeschlossen haben, sind die Menüpunkte im Menü...

  • Seite 38: Konfiguration

    2. Konfiguration 2.1 Aufnahmeoptionen  Warnhinweise : Bei ‘Ein’ wird 3 min bevor eine Aufnahme beginnt ein Hinweis eingeblendet.  Aufnahme wird beendet :  Status 'Ein' : Wenn Sie die STOP Taste drücken er- scheint Sicherheitsabfrage bevor die Aufnahme beendet wird.

  • Seite 39: Kindersicherung

    2.2 Kindersicherung Der Zugriff auf Sender und Programme kann mit einem benutzerdefinierten 4-stelligen Pin-Code geschützt werden. Um das Menü aufzurufen wird ebenfalls die Eingabe eines Pin-Codes verlangt. Auch dieser Pin-Code kann geändert werden. HINWEIS : Die Werkseinstellung für den Pin-Code ist ‘0000’ ...

  • Seite 40: Zeit Einstellungen

    2.4 Zeit Einstellungen  Zeit Einstellung : Wählen Sie den Modus zur Ermittlung der aktuellen Uhrzeit. Auto : Die Zeit wird aus den Empfangsdaten ermittelt. Manuell : Stellen Sie die Zeit im Menü ein.  Zeitzone : Wählen Sie hier den Zeitversatz zur GMT-Zeit. In Deutschland ist dies +1:00.

  • Seite 41: A/V Einstellungen

    2.6 A/V Einstellungen  TV Typ : Wählen Sie Ihren TV Typ aus (PAL/NTSC/Auto). Im Modus Auto wird der Modus des aktiven Senders verwendet. TV Seitenverhältnis : Stellen Sie das Seitenverhältnis  Ihres TV-Gerätes ein (4:3/16:9). Dieser Eintrag muss vor der Einstellung der ‘Format’...

  • Seite 42: Installation

    3. Installation 3.1 Antenneneinstellung Wählen Sie die Satelliten/Antennen- und LNB Ein- stellungen für den Sendersuchlauf. Die Werte, die in diesem Menü eingestellt werden, werden auf die anderen Suchlaufmenüs übertragen. Satellit :  Wählen Sie den Satelliten auf dem Sie einen Suchlauf durchführen wollen.

  • Seite 43: Programmsuche

    Positioner Anweisungen : Um auf die verfügbaren Positionierer Anweisungen auszuwählen, drücken Sie die OK Taste. Die verfügbaren Anweisungen erscheinen in einer Liste. USALS verwenden (DiSEqC 1.3) : Längengrad : Geben Sie den Längengrad mit den numerischen (Zahlentasten) Tasten ein. Breitengrad : Geben Sie den Breitengrad mit den numerischen (Zahlentasten) Tasten ein.

  • Seite 44: Netzwerkeinstellungen

     Blind Such Modus (BlindScan) : Satellit : Drücken Sie die OK Taste, um den Satelliten zu wählen, den Sie nach Sendern durchsuchen wollen. Frequenz : Wählen Sie aus der Liste eine Frequenz, die Sie durchsuchen möchten. Polarität : Wählen Sie die Polarität. (Vertikal/Horizontal). Auswahl : Wählen Sie den Suchtyp Alle Programme, Nur FTA (Freie Programme) oder nur TV Programme.
  • Seite 45 Firmware Upgrade Server : Wenn Sie die Möglichkeit nutzen möchten, die Firmware des Receivers über das Internet zu aktualisieren, dann tragen Sie den Server ein, von dem Sie die Firmware herunterladen möchten. (URL : octagon-germany.de) HINWEIS : Kontrollieren Sie die Einstellungen für den Upgrade Server und den Internet Zugang bevor Sie ein Update durchführen.

  • Seite 46: System Wiederherstellen

    3.5 System wiederherstellen Bei allen Einstellungen in diesem Menü müssen Sie zur  Sicherheit den Pin-Code eingeben, um die Aktion zu bestätigen. (Pin-Code lautet : 0000).  Auf Werkseinstellung zurückstellen : Falls der Receiver ein ungewöhnliches Verhalten zeigt, oder Sie möchten das Gerät in einen definierten Zustand bringen, dann können Sie durch Drücken der Taste OK einen Werksreset durch- führen.

  • Seite 47: Kalender

    4.2 Kalender Aktivieren Sie den Kalender mit der OK-Taste. Mit den PFEIL-Tasten ( ▲ & ▼ & ◄ & ► ) können ein bestimmtes Datum auswählen. Mit den Tasten ◄ P & P ► wechseln Sie den Kalendermonat. Über die Zahlentasten können Sie direkt eine Jahreszahl eingeben.

  • Seite 48: Plugin

    4.4 Plugin Plugin’s sind Programme, die den Funktionsumfang des Receivers erweitern. Wenn Sie entsprechende Dateien haben, können Sie diese in den Receiver herunterladen und aktiveren. Plugin Datei herunterladen  Erstellen Sie auf Ihrem USB Speicher einen Ordner mit dem Namen ‘plugin’. Darin erstellen Sie einen weiteren Ordner mit dem Namen ‘bin’.

  • Seite 49: Youtube

    HINWEIS : Wenn Sie WebZeal mit dieser Methode benutzen, dann kann während dieser Zeit das USB Speichermedium nicht für die PVR Funktionen wie Aufnahme oder Time- Shift genutzt werden. Wenn WebZeal nicht verwendet wird, stehen diese Funktionen wieder zur Verfügung. ...
  • Seite 50  Verwendung der farbigen Tasten im YouTube Menü : Taste (Ganzer Bildschirm) : Drücken Sie diese Taste um das Video auf dem ganzen Bildschirm zu sehen. Die Taste funktioniert nur während des Wiedergabe. Taste GELB (Suche) : Mit dieser Taste öffnen sie ein Eingabefenster. Sie können den Namen des YouTube Videos eingeben das sie suchen.

  • Seite 51: Fehlerbehebung

    Fehlerbehebung Problem Lösung  Prüfen Sie das Stromanschlusskabel des Receivers auf Beschädigungen. Prüfen Sie, ob das Kabel in eine Steck- Keine Anzeige auf dem dose eingesteckt ist, die unter Spannung steht. Display des Receivers  Prüfen Sie, ob der Hauptschalter auf der Rückseite des Receivers auf 'ON' steht.

  • Seite 52: Technische Daten

    Technische Daten Tuner & Channel Decoder Eingangsbuchsen F-type, IEC 169-24, Female Durchschleifausgang F-type, IEC 169-24, Female Eingangsfrequenzbereich 950MHz ~ 2150MHz Eingangsimpedanz 75Ω, unbalanced Eingangslevel -65 to -25dBm LNB Versorgung 13/18VDC, max.400mA 22KHz Signal (22±2)KHz, (0.6±0.2)V DiSEqC Level V1.0/1.2/USALS Compatible Demodulation QPSK / 8PSK Symbolrate 2 ~ 45 Ms/s(QPSK of DVB-S)
  • Seite 53 Separate Internal Fuse & Lighting protection Schutz Größe & Temperatur Grösse (L x B x T) 260mm X 43mm X 180mm Gewicht 1.1 Kg Umgebungstemperatur 0°C ~ +45°C Lagertemperatur -10°C ~ +70°C Technische Änderungen vorbehalten! www.octagon-germany.de Weitere Hinweise zum Gerät finden Sie auf:...
  • Seite 55 Full HD Digital Satellite Receiver Digital Innovation Life User's Manual SF 1008 HD – INTELLIGENCE SE+...

  • Seite 57: Index

    INDEX INDEX ........................... 3 Precautions ......................... 5 1. Important Safety Instructions ...................... 5 2. Notice ............................5 3. Copyright ............................ 6 4. Disclaimer ........................... 6 5. Trademarks ..........................6 Before You Begin ........................ 7 1. Main Features ..........................7 2. Accessories ..........................8 Hardware Description ......................
  • Seite 58 PVR (Personal Video Recorder) Function ............... 23 1. Recording ..........................23 1.1 Recording methods ......................23 1.2 Recording Edit ........................25 1.3 Long Time recording ......................25 1.4 Pause during recording ....................... 25 2. Time Shifting ..........................27 3. Playback (Play List) ........................28 3.1 Recorded Files ........................

  • Seite 59: Precautions

    Precautions 1. Important Safety Instructions  Read these instructions.  Keep these instructions.  Heed all warnings.  Follow all instructions.  Do not use this apparatus near water.  Clean only with dry cloth.  Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. ...

  • Seite 60: Copyright

    To reduce the risk of electric shock, do not remove the cover (or back). No user serviceable parts are inside. Refer servicing to qualified service personnel. The Lightning Flash with arrowhead symbol The exclamation point within an within an equilateral triangle, is intended to equilateral triangle is intended to alert alert the user to the presence of un-insulated the user to the presence of important...

  • Seite 61: Before You Begin

    Before You Begin 1. Main Features  Supports MPEG4 /MPEG2 - HD/SD and Fully DVB-S2 /DVB-S Compliant  Intelligent Blind Scan for both SD and HD TV & Multi-Satellite Search  Multi-LNB Controlled by DiSEqC Control Version 1.0, 1.1, 1.2 and USALS ...

  • Seite 62: Accessories

    2. Accessories User's Manual Remote Control AAA size Batteries X2 HDMI Cable AC Power Cord NOTE : If any accessories listed above are missing, contact the sales representative where you purchased this unit.

  • Seite 63: Hardware Description

    Hardware Description 1. Front Panel Configuration POWER BUTTON : Press to switch between STANDBY and POWER ON modes. CH Up/Down BUTTON : Press to change services in normal mode, or to move highlighted-bar in menu mode. Display : The 4-digit shows service number or menu state in normal mode. Show local time in standby mode.

  • Seite 64: Rear Panel Configuration

    2. Rear Panel Configuration 1. LNB IN: Use to connect a satellite antenna. 2. LNB OUT: Use it when connecting to another STB for loop-through. 3. AUDIO L/R : Connects to the TV or VCR using a RCA cable. (Stereo audio output / White, Red) 4.

  • Seite 65: Remote Control Unit

    3. Remote Control Unit 1. POWER : Turns the STB On/Off. 2. MUTE : Turns the sound On/Off. 3. V.Format : You can switch the Display Format (4:3 / 16:9) 4. Sleep : To adjust sleep timer. 5. TV/RADIO : Switches between TV and Radio. 6.
  • Seite 66 13. Information : Shows the information of the current program. If you press one more, detail information box will be shown. 14. Recall : Moves to previous service. 15. ARROW Buttons a. Up & Down Buttons : To change the value of a selected item with preprogrammed values in menu. b.
  • Seite 67 23. Rewind : Rewinds at high speed. Each time you press this button the rewind speed is increased. 24. Play / Time shift : Display the progress bar of playback when no progress bar is displayed. Start playback with normal speed. Return to normal speed from trick mode.. 25.

  • Seite 68: Connecting Diagram

    Connecting diagram 1. Receiver to A/C power  Connect the A/C power cord between A/C power cord socket of receiver and A/C outlet. 2. Receiver to TV with Digital A/V Output  Connect the HDMI Cable to the HDMI Connector of the TV. ...

  • Seite 69: Receiver To Tv With Analog A/V Output

    3. Receiver to TV with Analog A/V Output  Connect the TV SCART to the SCART input of the TV.  Connect the VIDEO and AUDIO L, R to VIDEO IN and AUDIO L, R IN of TV. NOTE : The SCART cable connection is recommended for analogue TV or VCR The composite connection(RCA cable) is recommended for analogue TV You cannot view high definition video with the SCART and the composite video connector.
  • Seite 70  Using DiSEqC switch : Connect the cable of DiSEqC switch to LNB IN.  Using DiSEqC motor : Connect the cable of DiSEqC motor to LNB IN.

  • Seite 71: Guide Of Functions

    Guide of Functions 1. Selecting a Service To select the desired service (channel), please refer to the instructions below. 1.1 Using CH UP/DOWN buttons You can navigate between services by pressing CH UP/DOWN buttons. Whenever you press the CH UP(DOWN) button, current service will be changed to next/previous service. Please press CH UP or CH DOWN button until you fine the service you want to watch.

  • Seite 72: Using Recent Service List

    1.4 Using Recent Service List  To display recent service list, press the RECALL button for a short time.  To return to the previous service that you were watching, press RECALL button twice or for a longer time.  Choose the service from the recent service list, use the ARROW button to select, and then press the OK button.

  • Seite 73: Favorite Group

     Press the EPG button, then the EPG menu will be displayed.  Use the ARROW buttons to move to other services or to see previous/next guide.  Press the EPG button once to view full EPG with multi service list, and press it twice to view the additional EPG information of a specific channel service.

  • Seite 74: Subtitle

    8. Subtitle You can select the language for a Subtitle, if the program provides subtitle information.  Press the SUBTITLE button on your remote control unit.  Select the desired subtitle language then press OK button.  The subtitle will be displayed in the selected language at the bottom of the screen.

  • Seite 75: Teletext

    10. Teletext When the TELETEXT icon on the INFO Banner, press the TELETEXT button to view the teletext. 11. PIP (Picture in Picture)  When you press the PIP button, a sub picture screen will appear on the main screen view. If you press the PIP button one more time, the primary picture and the sub picture will appear together side-by-side with the same size.
  • Seite 76  If you press the PAGE UP/DOWN button, the location of the sub picture is changed.  If you press the PIP SERVICE LIST button, you can see the list of services of sub picture. You can change the service of the sub picture from the service list shown.

  • Seite 77: Pvr (Personal Video Recorder) Function

    PVR (Personal Video Recorder) Function 1. Recording You can select a recording storage device with the following sequence : Menu > Configuration > Recording Option > Record Device. Default is set to ‘USB’. 1.1 Recording methods There are 3 type recording methods. (Instant Recording / Time Scheduled Recording / Event Scheduled Recording).
  • Seite 78  Event Scheduled Recording via EPG : - In the EPG menu screen, you can choose the event you wish to schedule or record. - While watching the LIVE TV screen, press the EPG button to access the EPG menu screen. - Go to the event which you wish to view at the time indicated on the EPG schedule, then press OK.

  • Seite 79: Recording Edit

    1.2 Recording Edit Press the REC button while recording to see the recording message window. Pause : Select Pause Recording then press OK to pause the current recording process.   Duration : Set recording duration. Press LEFT/RIGHT ARROW button to change recording duration. ...
  • Seite 80  Press PAUSE button once again and event will resume from the pause time.  During recording, press the PLAY/TIMESHIFT button to show the Play bar screen.  While the Play bar is shown on your screen, you may use the LEFT/RIGHT Arrow button to move (forward &...

  • Seite 81: Time Shifting

    2. Time Shifting You can select a storage device for a temporary file of the Time shifting with the following sequence: Menu > Configuration > Recording Option > TimeShift Device. Default storage device is set to ‘USB’  If pressing the PAUSE button during Time shift, the live video is paused but the temporary recording for time shift is continued at the selected storage device.

  • Seite 82: Playback (Play List)

    3. Playback (Play List) You can playback many files with the Playlist which you access by the PLAYLIST button. In the Playlist, you can check and playback recorded files, multimedia movie files, MP3 music files, and image files. With the LEFT/RIGHT ARROW button, go to the Recorded Files, Imported Files, Music and Photo category and check &...

  • Seite 83: Imported Files

     File Option : If you press the BLUE button, you can select a option for Delete, New Folder, Move to Folder, Copy to Device, Rename, Lock/Unlock. You can select multiple files together and delete or move all of them at once. - Delete : To delete file(s) - New Folder : To make new folder.

  • Seite 84: Bookmark

    4. Bookmark  When the Play bar is displayed, you may move to desired time and book mark it by pressing the RED Bookmark(s) are indicated with a Green line on the play bar. Also, you may press the RED button.

  • Seite 85: Menu Map

    Menu Map Main Menu 1. Storage Manager 2. Timer Settings 3. Service List Manager 4. Data Transfer System Tools 1. Recording Option 2. Parental Control 3. Display Setting 4. Time Setting 5. Language Setting 6. A/V Output Setting Configuration 1. Dish Setting 2.

  • Seite 86: Main Menu Of Guide

    Main Menu of Guide To display the menu, press the MENU button at any time. You can select the sub menus by using the ARROW buttons. The selected sub menu becomes highlighted. After selecting (highlighting) the sub menu you want to access, press the OK button.

  • Seite 87: Timer Settings

    1.2 Timer Settings Insert a new timer entry or modify an existing timer entry.  To add new timer entry : Press the GREEN button. Timer Edit window will popup. You can set the specific start date, time, duration and service for its reservation. And you can choose one of Timer Modes as 'Once' or 'Daily' or 'Weekly'.
  • Seite 88  Delete Services : All service lists will be shown on left side of the window. By using the ARROW and OK buttons you may select services to be deleted by placing them in the middle window. The press the GREEN button to delete the selected services.

  • Seite 89: Data Transfer

    1.4 Data Transfer When the data transfer task is in process, the Front USB slot is set to a default device slot. But, if no USB device is connected on a front USB slot, then the Rear USB slot is set as a device to be used for the data transfer process.

  • Seite 90: Configuration

    2. Configuration 2.1 Recording Option Alarm Confirm Message : Turn ‘ON’ this Alarm message to  indicate and show the alert pop-up message when there is a reserved recording event. The alert message will show 3 minutes before the starting time of the reserved recording event.

  • Seite 91: Parental Control

    2.2 Parental Control User’s access rights to a service and programs are controlled by a 4-digit secret code that is defined by the user. Whenever you attempt to access the parental control menu, a pop-up window will ask you to input a PIN code. (If necessary, you can change it.) NOTE : The default PIN code is ‘0000’...

  • Seite 92: Time Setting

    2.4 Time Setting  Time Setting : To set the current time, you can use two modes; Auto or Manual.  Local Offset : Enter the offset value by using the standardized information of current service area.  Daylight Saving : If you want to apply daylight saving, select the counter by using the ARROW buttons.

  • Seite 93: A/V Output Setting

    2.6 A/V Output Setting  TV Type : Select the TV types.(PAL/NTSC/Auto) In Auto mode, the STB is automatically selected to NTSC or PAL accordingly to the service played.  TV Aspect Ratio : Select the aspect ratio of TV which is connected to the STB (4:3/16:9).

  • Seite 94: Installation

    3. Installation 3.1 Dish Setting Select the satellite/antenna and LNB settings for service sear ch. The values that are set in this menu will be available fo r selection in other service searching menus.  Satellite : Select the satellite which you want to do a search for.

  • Seite 95: Service Search

    - Using USALS : Dish Longitude : Enter the longitude position of the antenna using the NUMERIC buttons. Dish Latitude : Enter the latitude using the NUMERIC buttons. Go To : Press the OK button to rotate the dish to the selected antenna position.

  • Seite 96: Network Setting

     Advanced Search Mode : - Satellite : Press the OK button to select the target satellite for search. - Frequency : Select the frequency from the list to search. - Symbol rate : Enter the symbol rate by using the NUMERIC buttons.

  • Seite 97: System Recovery

     Dynamic settings (RED key) - You can make your DDNS setting in this menu by pressing the RED colored button. - For more details about your DDNS settings, please ask your local DDNS service provider. Wireless LAN can be supported by using the ‘USB to Wi-Fi’ ...

  • Seite 98: Utility

    4. Utility 4.1 Calculator To use the calculator, highlight the calculator and press the OK button. 4.2 Calendar To display the calendar, highlight the calendar and press the OK button. Utilize the ARROW buttons to choose the date. If you press PAGE UP/DOWN button, you can see the past/next month of the calendar.

  • Seite 99: Plugin

    4.4 Plugin If you have the program file for Plugin, you can download the file(s) to Plugin then enjoy the program.  Download Plugin File - In the USB storage, please create a new folder name ‘plugin’ and in this ‘plugin’ folder, create a folder name ‘bin’. (plugin >...

  • Seite 100: Youtube

    4.5 YouTube Required settings : Before you can enjoy the YouTube feature with your STB, please make sure of the  following conditions. - Set-top-box should be connected with Ethernet cable, with proper network settings. (Please refer to the menu of “Network setting”, and its operation instructions). - Sufficient buffering with storage memory (USB) is needed ;...

  • Seite 101: Troubleshooting

    Troubleshooting Problem Solution  Check the main power cable and check that it is plugged into a Does not display any message suitable power outlet. on the front panel.  Check the STB main power switch ‘ON’ at the rear of the STB. ...

  • Seite 102: Specifications

    Specifications Tuner & Channel Decoder Input Connector F-type, IEC 169-24, Female Loop through out F-type, IEC 169-24, Female Frequency Range 950MHz ~ 2150MHz Input Impedance 75Ω, unbalanced Signal Level -65 to -25dBm LNB Power 13/18VDC, max.400mA 22KHz Tone (22±2)KHz, (0.6±0.2)V DiSEqC Control V1.0/1.2/USALS Compatible Demodulation...
  • Seite 103 Audio / Video & Data IN/OUT TV SCART RGB, CVBS Video, Audio L, R Output Video & Audio Output OPTIC Dolby Digital (SPDIF) RS-232C 9 pin D-SUB (Male) type, Transfer rate 115Kbps USB 2.0 Host Front & Rear Support. (5V DC 500 mA Max.) Ethernet RJ45 connector, 100 Mbps Front Panel...
