Panasonic WV-S2531LTN Installationshandbuch

Installationshandbuch
Beiliegende Einbauanleitung

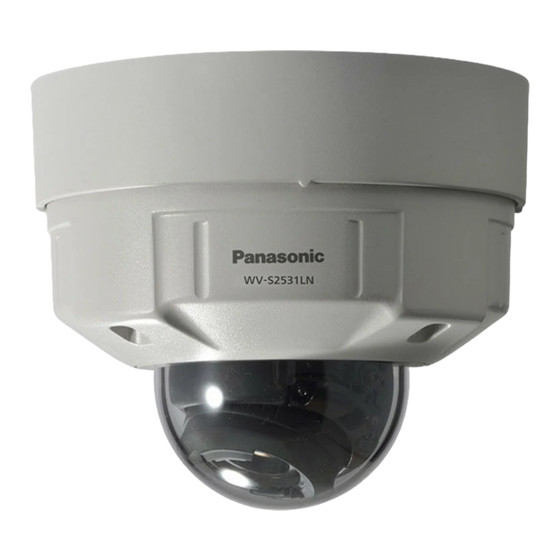

Netzwerkkamera
WV-S2531LTN / WV-S2531LN
Modell-Nr.
WV-S2511LN
WV-S2531LN
WV-S2531LN
• Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses
Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
• Für Informationen über die allgemeine Beschreibung dieses Produkts, siehe die "Wichtige Infor-
mationen" auf der mitgelieferten CD-ROM. Weiterführende Informationen über die Durchführung
der Einstellungen und die Bedienung der Kamera finden Sie in der Bedienungsanleitung auf der
beigefügten CD-ROM.
• Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Panasonic Corporation
http://www.panasonic.com
Panasonic System Networks Co., Ltd.
Fukuoka, Japan
Authorised Representative in EU:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
© Panasonic System Networks Co., Ltd. 2016
N1116-1027 PGQP2311YA
Wichtige Sicherheitsinstruktionen
1) Bitte lesen Sie diese Instruktionen aufmerksam durch.
2) Bewahren Sie die Instruktionen sorgfältig auf.
3) Befolgen Sie alle Warnungen.
4) Befolgen Sie alle Instruktionen.
5) Blockieren Sie nicht die Belüftungsöffnungen. Installieren Sie das Gerät gemäß den Instruktionen
des Herstellers.
6) Installieren Sie dieses Gerät niemals in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder
anderen wärmeerzeugenden Apparaten (einschließlich Verstärkern).
7) Verwenden Sie nur vom Hersteller vorgeschriebene/s Vorrichtungen/Zubehör.
8) Verwenden Sie dieses Gerät nur mit dem vom Hersteller vorgeschriebenen oder mit dem Gerät mit-
gelieferten Wagen, Ständer, Stativ oder Tisch. Bei Verwendung eines Wagens ist Vorsicht beim
Transport des Geräts auf dem Wagen geboten, um ein Umkippen und die damit verbundenen mög-
lichen Verletzungen zu vermeiden.
S3125A
9) Ziehen Sie den Netzstecker dieses Geräts bei Gewittern oder längerem Nichtgebrauch aus der
Netzdose.
10) Überlassen Sie alle Wartungsarbeiten qualifiziertem Kundendienstpersonal. Wartungsarbeiten sind
erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, wie zum Beispiel bei defek-
tem Netzkabel oder Netzstecker bzw. bei auf das Gerät verschütteten Flüssigkeiten, in das Gerät
eingedrungenen Gegenständen, wenn das Gerät Regen oder übermäßiger Luftfeuchtigkeit ausge-
setzt wurde, nicht richtig funktioniert oder fallen gelassen wurde.
Fehlersuche
Den Fehler zuerst in den "Wichtige Informationen" (auf der mitgelieferten CD-ROM) und unter
"Fehlersuche" in der Bedienungsanleitung (auf der mitgelieferten CD-ROM) suchen, bevor Sie sich
an den Kundendienst wenden.
Open-Source-Software
• Dieses Produkt enthält Open-Source-Software, die unter der GPL (GNU General Public License),
LGPL (GNU Lesser General Public License) usw. lizenziert ist.
• Die Kunden dürfen den Quellcode der Software, die unter der GPL und/oder LGPL lizenziert ist, ver-
vielfältigen, verteilen und modifizieren.
• Siehe die Datei "readme.txt" auf der mitgelieferten CD-ROM zu Einzelheiten über die Lizenzen der
Open-Source-Software und den Quellcode.
• Beachten Sie bitte, dass Panasonic auf irgendwelche Anfragen bezüglich des Inhalts des Quellcodes
nicht antwortet.
WARNUNG:
• Um Verletzungen zu verhindern, muss dieser
Apparat in Übereinstimmung mit der
Installationsanleitung sicher an der Wand bzw.
an der Decke befestigt werden.
• Alle mit der Installation dieses Produkts ver-
bundenen Arbeiten sollten von qualifiziertem
Kundendienstpersonal oder
Systeminstallateuren vorgenommen werden.
• Der Einbau hat nach den einschlägigen
Einbauvorschriften zu erfolgen.
• Anschlüsse müssen den örtlichen elektrotech-
nischen Vorschriften entsprechen.
• Batterien (Akku oder einliegende Batterien)
müssen von Wärmequellen wie Sonnenlicht
und Feuer ferngehalten werden.
VORSICHT:
• Änderungen und Modifikationen, die an diesem
Gerät ohne die ausdrückliche Genehmigung
durch den für Konformität Zuständigen vorge-
nommen wurden, können zum Entzug der
Betriebserlaubnis für dieses Gerät führen.
• Die Netzwerkkamera ist für den Anschluss an
ein Ethernet- bzw. PoE-Netzwerk bestimmt
und darf nicht nach außen geroutet werden.
: Gleichstromsymbol
Entsorgung von Altgeräten und Batterien
Nur für die Europäische Union und Länder mit Recyclingsystemen
Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet,
dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen
Hausmüll gegeben werden dürfen.
Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum
Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle
Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und
die Umwelt zu vermeiden.
Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen
Abfallentsorgungsdienstleister.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls
Strafgelder verhängt werden.
Hinweis für das Batteriesymbol (Symbol unten)
Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall
erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie
erlassen wurden.
Anmerkungen
Durch folgende Anmerkungen wird darauf hingewiesen, dass bestimmte Funktionen nur bei den angege-
benen Modellen zur Verfügung stehen.
Funktionen ohne Anmerkungen werden von allen Modellen unterstützt.
S2531L : Nur bei Modell WV-S2531LTN / WV-S2531LN vorhandene Funktionen.
: Nur bei Modell WV-S2511LN vorhandene Funktionen.
S2511L
Bedienerhandbücher
Die Produktdokumentation besteht aus den folgenden Dokumenten.
• Installationshandbuch (vorliegendes Dokument): Erläutert die Installation, Montage, Kabelanschlüsse und
Einstellung des Sichtfeldes. Die Erläuterungen in diesem Handbuch basieren auf Modell WV-S2511LN.
• Wichtige Informationen (auf der mitgelieferten CD-ROM): Bietet allgemeine Informationen über das Produkt.
• Bedienungsanleitung (auf der mitgelieferten CD-ROM): Beschreibungen zu Einstellung und Bedienung der
Kamera.
Zum Lesen der Bedienungsanleitung benötigen Sie den Adobe ® Reader ® auf dem mitgelieferten CD-ROM.
Falls Adobe Reader nicht im PC installiert ist, die neueste Version von Adobe Reader von der Adobe
Webseite herunterladen und installieren.
Die Abbildungen in diesem Handbuch, die das äußere Aussehen und Teile des Geräts zeigen, können auf-
grund laufender Verbesserungen geringfügig vom tatsächlichen Produkt abweichen.
Standardzubehör
Installationshandbuch Garantiekarte* ............................................ 1 Satz
1
(vorliegendes Dokument) ............................. 1 Satz CD-ROM* 2 ...................................................... 1 St.
Important Safety Instructions .......................... 1 St. Code-Aufkleber* 3 ............................................ 1 St.
*1 Dieses Produkt wird mit mehreren Garantiescheinen geliefert. Jede Garantie ist nur für die Produkte
gültig, die in den Regionen gekauft wurden, die auf dem jeweils relevanten Garantieschein genannt
werden.
*2 Die CD-ROM enthält die Bedienungsanleitung sowie verschiedene Hilfsprogramme.
*3 Dieser Aufkleber wird eventuell für das Netzwerk-Management benötigt. Diesen Aufkleber sorgfältig
aufbewahren, damit er nicht verloren geht.
Für die Installation sind folgende Teile erforderlich.
Sockelhalterung .............................................. 1 St. Wasserdichte RJ45 Steckerabdeckung .......... 1 St.
Halteplatte ...................................................... 1 St. Wasserdichte RJ45 Steckerverbinderkappe .... 1 St.
Befestigungsschrauben für Halteplatte Einsatz (Sechskantschlüssel,
(M4x8 mm) ..................................................... 5 St. Weite 6,35 mm T20) ....................................... 1 St.
(einschl. 1 Reserve) 2-poliges Netzkabel ........................................ 1 St.
Schablone A (für Halteplatte) ...................... 1 Blatt. 4-poliges Alarmkabel ...................................... 1 St.
Schablone B (für Sockelhalterung) .............. 1 Blatt. MONITOR OUT-Adapterstecker ...................... 1 St.
Wasserdichtem Band ..................................... 1 St. Zusatzgriff ..................................... 1 St.
S2511L
Wasserdichtem Band
MONITOR OUT-Adap-
Einsatz Zusatzgriff
terstecker
Vor Beginn der Montage die für die einzelnen Montageverfahren erforderlichen Teile bereit legen. Die
erforderlichen Teile sind in folgender Tabelle zusammengefasst.
WICHTIG:
• Zum Befestigen der Halteplatte (Zubehör) an der Decke oder Wand 4 Schrauben (M4) beschaffen.
• Die minimale Ausreißfestigkeit einer einzelnen Schraube oder eines Ankerbolzens beträgt 196 N
oder mehr, wenn Sie das in der rechten Tabelle beschriebene Montageverfahren [Typ 1], [Typ 2] oder
[Typ 3] anwenden.
• Wählen Sie Schrauben entsprechend dem Material des Ortes, an dem die Kamera montiert werden
soll. Holzschrauben oder Nägel dürfen nicht verwendet werden.
• Wenn die Montagestelle, beispielsweise eine Gipskartonplatte, zu schwach ist, um das Gesamtge-
wicht zu tragen, muss der Einbaubereich verstärkt werden.
• Dieses Produkt kann bei Verwendung von WV-Q105A oder WV-Q169A zur Deckenmontage nur in
Innenräumen montiert werden.
Die Montage wird in 5 Schritten erläutert.
Schritt 1 Schritt 2 Schritt 3
Montage der Halterungen Anschlüsse Die Kamera montieren
Schritt 1 Montage der Halterungen
* Es gibt 3 Verfahren, die Kamera an einer Decke oder Wand zu montieren.
[Gemeinsam]
Anmerkung:
• Befestigen Sie die Halteplatte (Zubehör) so, dass die Markierung (PGYE1054) zur Decke oder
Wand zeigt, an der montiert werden soll.
[Typ 1] Verwendung einer Anschlussdose mit Zweifach-Gehäuse.
46 mm 83,5 mm
Anschlussdose mit Zweifach-Gehäuse
Halteplatte (Zubehör)
Befestigungsschrauben für Halteplatte: x4 (M4, vor Ort zu beschaffen)
[Typ 3] Montage der Kamera mithilfe der Sockelhalterung (Zubehör) an der Decke oder
Wand
q Machen Sie unter Verwendung der Schablone B (Zubehör) Schraublöcher zur Befestigung der
Sockelhalterung und Verkabelungslöcher.
Je nach Beschaffenheit der Decke bzw. Wand stehen die unten abgebildeten 6 Möglichkeiten für die
Anordnung der Schrauben der Sockelhalterung zur Verfügung. Die zum Montieren der Kamera verwen-
dete Öffnung an eine der Anordnungen A bis F anpassen.
*2 Wählen Sie eines
Anordnung A Anordnung D
85 mm
(85,7 mm)
63 mm
ø25,4 mm* 2 ø25,4 mm* 2
85 mm
(85,7 mm) 63 mm
* 3
Anordnung B
Anordnung E
*3 Wenn die Sockel-
ø25,4 mm* 2
138 mm ø25,4 mm* 2 83,5 mm
138 mm
Anordnung C Anordnung F
46 mm
108,5 mm
ø25,4 mm*
ø25,4 mm* 2 2
83,5 mm
70 mm
Vorbereitungen
Montageverfahren
Montage der Kamera über eine Anschlussdose mit Zweifach-Gehäuse an der
Halteplatte (Zubehör).
Montage der Kamera mithilfe der Halteplatte direkt an der Decke oder Wand
(wo die Verkabelung in der Decke oder Wand untergebracht werden kann).
Montage der Kamera mithilfe der Sockelhalterung (Zubehör) an der Decke oder
Wand (wo Kabelkanäle verwendet werden oder wo die Verkabelung nicht in der
Decke oder Wand untergebracht werden kann).*
1
Montieren Sie die Kamera mit WV-Q105A (Deckenmontagehalterung),
WV-Q169A (Deckenmontagehalterung), WV-Q121B (Deckenmontagehalterung),
WV-Q122A (Wandmontagehalterung) oder WV-Q124 (Montagehalterung).
Installation
• Zur Demontage der Kamera die Montageschritte in umgekehrter Reihenfolge durchführen.
Schritt 4 Schritt 5
Einstellungen Netzwerkeinstellungen
[Typ 2] Montage der Kamera mithilfe der Halteplatte direkt an der Decke oder Wand
Richten Sie die FRONT-Richtung der Schablone A (Zubehör) in der gewünschten Richtung aus
und bohren Sie ein Loch mit 25,4 mm Durchmesser zur Befestigung der Halteplatte. Dann
sollte die Richtung der Markierung "FRONT⇩" an der Kamera (siehe die Abbildung in [4] von
"Schritt 3 Die Kamera montieren") in die gewünschte Richtung der Kamera zeigen.
Halteplatte (Zubehör)
46 mm ø25,4 mm
ø73 mm*
1
83,5 mm
Befestigungsschrauben für
Halteplatte: x4
(M4, vor Ort zu beschaffen)
FRONT
*1 Wenn die Einbaurichtung der Kamera noch nicht festgelegt ist oder wenn die Richtung der bereits
eingebauten Kamera geändert werden soll
Um die Einbaurichtung der Kamera in der Zukunft ändern zu können, eine Öffnung von 73 mm
Durchmesser in die Mitte bohren. Bei dieser Anordnung kann die Einbaurichtung der Kamera in Stu-
fen von 90° verändert werden.
w Bei Verwendung des Kabelrohrs an der Decke oder
Wand zur Verkabelung, entfernen Sie die Kappe für
das Innengewinde für das Kabelrohr mit einem Sechs-
kantschlüssel (ISO 2936, Weite S=5 mm).
Das Innengewinde für Kabelrohr entspricht
ANSI NPSM (zylindrisches Rohrgewinde) 3/4
Verschluss am
oder ISO 228-1 (zylindrisches Rohrgewinde)
Kabelkanalanschluss
der beiden Verka- G3/4.
mit Innengewinde
belungslöcher der
Schablone B (Zube-
hör) zur Montage
der Sockelhalterung
aus. Die Einbaurich-
tung der Kamera
e Halteplatte und Sockelhalterung montieren.
kann auf der mon-
<Verkabelung durch Kabelkanal bei Decken- <Verkabelung durch eine in der Decke oder
tierten Halteplatte n
Schritten von 90° oder Wandmontage> Wand angebrachte Öffnung>
verändert werden.
haltung entspre-
chend Anordnung E
an einer Anschluss-
dose mit Einfach-
Befestigungsschrauben x 4
Gehäuse befestigt
(M4, vor Ort zu beschaffen)
Mindestausreißfestigkeit:
wird, die Sockelhal-
196 N (pro Schraube)
terung mit 2
Schrauben (M4, vor
Halteplatte (Zubehör)
Ort zu beschaffen)
sichern.
Kabelrohr
Befestigungsschrauben für
Halteplatte: x 4 (Zubehör)
(Empfohlenes Anzugsmoment:
0,78 N·m)
WICHTIG:
• Bei freiliegender Verkabelung müssen die Kabel in Kabelrohren verlegt werden, um sie vor direk-
ter Sonneneinstrahlung zu schützen.
• Die Montage ist so auszuführen, dass nach Anschluss der Kabelrohre kein Wasser durch diese
in das Bauwerk eindringen kann.
Beschreibung des
Montageverfahrens
[Typ 1]
[Typ 2]
[Typ 3]
Siehe die jeweilige
Bedienungsanleitung
der Halterung.
Sockelhalterung (Zubehör)
