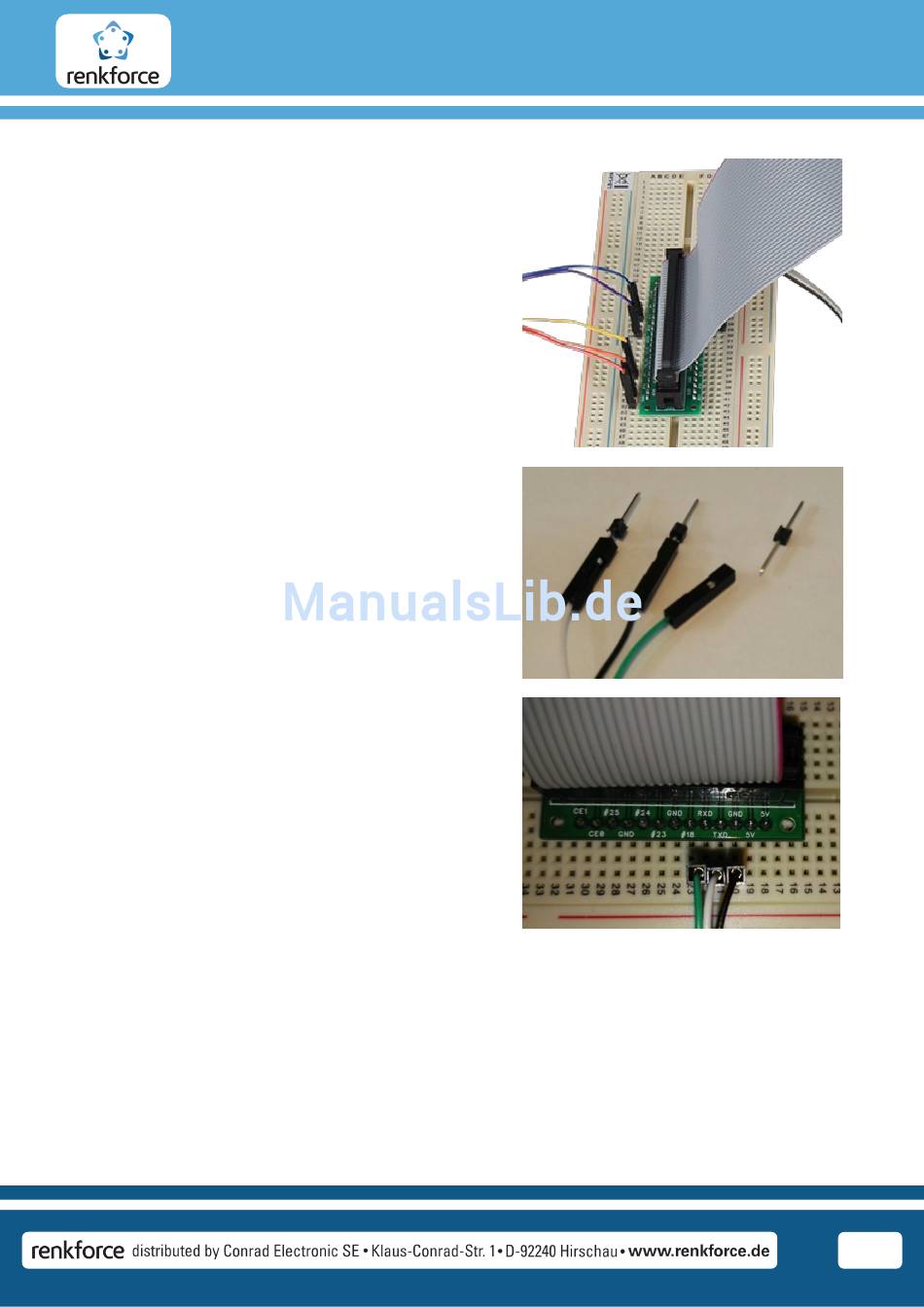

setzen
Verbindungplatine auf das Steckbrett
auf und verbinden das Datenkabel,
welches vom Raspberry Pi kommt.
Setzen Sie nun in die Verbindungsstücke
des USB-TTL Verbindungskabels die
Pin-Stiftadapter ein; diese Sind im
beiliegenden Kabel-Set enthalten.
Nun haben Sie die Möglichkeit die
Verbindungsstücke des USB-TTL Kabels
in das Steckbrett zu stecken.
Auf der Cobbler Verbindungsplatine,
sehen Sie die entsprechenden
Pinbezeichnungen des Raspberry Pi's
aufgedruckt.
Die Verbindung muss nun wie folgt
aufgebaut werden:
USB-TTL [TX] [Grün]
USB-TTL [RX] [Weiß]
USB-TTL [GND] [Schwarz] - > Raspberry Pi [GND]
*Das rote Kabel muss nicht angeschlossen werden
Sie
die
Cobbler
- > Raspberry Pi [RX]
- > Raspberry Pi [TX]
