Inhaltszusammenfassung für Renkforce RASPBERRY PI 3

  • Seite 2 Ausgang wieder oder verbinden Sie ihn mit weiteren Platinen über den GPI0-Port um Steuerungen zu realisieren. In der folgenden Anleitung haben wir einzelne Beispiele aufgeführt, um Sie in den ersten Schritten mit dem Raspberry Pi 3 Experiment Set zu begleiten und einen reibungslosen Einstieg zu ermöglichen. Seite 2...
  • Seite 3: Lieferumfang

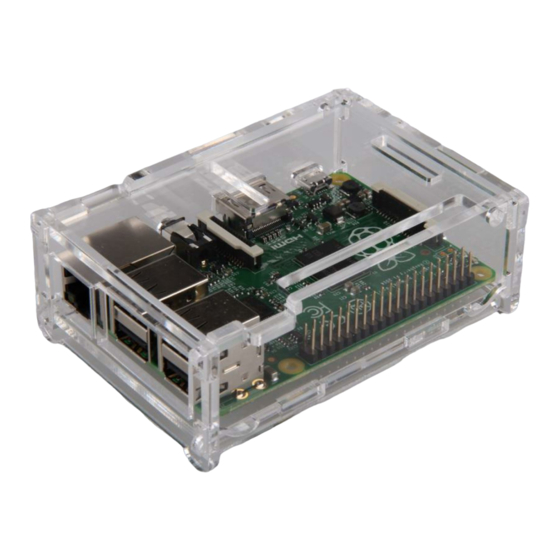

    Lieferumfang  Raspberry Pi® 3 Model B 1 GB  Gehäuse  Raspberry Pi Micro-USB-Netzteil 2.5 A mit Wechselclips für Europa, Großbritannien, Australien, USA  Noobs Betriebssystem auf 8 GB MicroSD-Karte  Kühlkörper-Set  HDMI™-Kabel  Cobbler-Verbindungskit  USB TTL-Kabel ...
  • Seite 4: Vorbereitung Des Raspberry Pi

    Adapter auf das Netzteil auf und verbinden Sie das Netzteil auf der einen Seite an die microUSB-Buchse des Raspberry Pi und auf der anderen Seite mit der Wandsteckdose. Der Raspberry Pi 3 sollte nun starten und ein Bild auf dem HDMI-Bildschirm ausgeben. Seite 4...
  • Seite 5: Vorbereitung Des Betriebsystemes

    Vorbereitung des Betriebsystemes beiliegende micro-SD Karte beinhaltet Betriebssystem- Installationsprogramm „NOOBS“, welches erlaubt mehrere verschiedene Betriebssysteme auf dem Raspberry Pi zu nutzen—unter anderem auch als Office-PC, als Programmierumgebung oder als Multimediacenter. Sollten Sie den Raspberry Pi zusätzlich mit einem Netzwerkkabel an das Internet angeschlossen haben, sollten Sie eine aktuelle Auswahl an den installierbaren Betriebsystemen angezeigt bekommen.
  • Seite 6 Die darauffolgende Meldung bestätigen Sie mit einen Drücken auf „Yes“ Danach wird die Installation gestartet; diese dauert in der Regel 10-15 Minuten. Seite 6...
  • Seite 7 Nach der Installation können wir diese mit einem Drücken auf OK beenden. Danach bootet der Raspberry Pi in das Betriebssystem Raspbian. Seite 7...
  • Seite 8: Kommunikation Mit Dem Pc Über Die Serielle Schnittstelle

    Kommunikation mit dem PC über die serielle Schnittstelle In diesem Set enthalten finden Sie ein USB-TTL Adapterkabel. Dieses ermöglicht Ihnen mit diversen Mikrokontroller– und Einplatinencomputersystemen zu kommunizieren—sei es die Überprüfung von Messwerten, Eingabe von Parametern oder die Steuerung des Betriebssystems über eine Terminalkonsole. Letztere Möglichkeit ist im Betriebsystem Raspbian des Raspberry Pi enthalten.
  • Seite 9 Hiernach setzen Cobbler Verbindungplatine auf das Steckbrett auf und verbinden das Datenkabel, welches vom Raspberry Pi kommt. Setzen Sie nun in die Verbindungsstücke des USB-TTL Verbindungskabels die Pin-Stiftadapter ein; diese Sind im beiliegenden Kabel-Set enthalten. Nun haben Sie die Möglichkeit die Verbindungsstücke des USB-TTL Kabels in das Steckbrett zu stecken.
  • Seite 10 Hiernach können Sie das andere Ende des USB-TTL-Kabels in einen freien USB-Port Ihres PC stecken. Sollten Sie bislang den Raspberry Pi nicht vorbereitet haben, stecken Sie nun die beiliegende microSD Karte in den dazugehörigen Slot auf der Unterseite und verbinden Sie das microUSB-Netzteil an den microUSB Eingang des Raspberry Pi.
  • Seite 11 *Die unter Punkt 1 aufgezeigte COM-Nummer ist abhängig von Ihrem verwendeten System und kann variieren. Um die richtige COM-Nummer zu erhalten, gehen Sie in den Windows Gerätemanager und schauen nach, welche COM-Nummer dem USB-TTL Kabel vom Betriebsystem vergeben wurde. Hierzu gehen Sie im Gerätemanager unter „Anschlüsse“ In unserem Fall ist dies COM7.
  • Seite 12 Nach dieser Vorkonfiguration kann mit einem Drücken auf „Open“ die serielle Ver- bindung aufgebaut werden. Zu allererst wird Ihnen nur ein schwarzes Fenster gezeigt—nun können Sie das Netzteil in die Wandsteckdose stecken und somit den Raspberry Pi 3 starten. Nun sollte nach kurzer Zeit die Terminalausgabe beginnen Seite 12...
  • Seite 13 Nachdem das Betriebsystem komplett hochgefahren ist, wird als letzte Zeile „raspberrypi login:“ angezeigt. Nun können Sie sich anmelden indem Sie „pi“ als Benutzernamen und „raspberry“ als passwort eingeben und die jeweiligen Eingaben mit Enter bestätigen (das Passwort wird bei der Eingabe nicht angezeigt; dieses muss man nach der Eingabe „blind“...
  • Seite 14 Abfrage eines Buttons / Leuchten einer LED mittels Python Schließen die beiliegenden Komponenten, wie auf dem folgenden Bild an Pin-Verbindungsübersicht: Button-Module: S1 ——> GPIO4 / #4 [Raspberry Pi]  S2 ——> GPIO17 / #17 [Raspberry Pi]  V ——> 3V3 ...
  • Seite 15 Nachdem alles angeschlossen ist, muss nun die Datei mit dem ausführenden Programm generiert werden. Dazu verbinden Sie sich mit dem Terminal des Raspbian Betriebssystems und geben den folgenden Befehl ein… nano LED_Button_Test.py … um die Datei „LED_Button_Test.py“ zu erstellen. Nun befinden Sie sich im Editor. Im folgenden sehen Sie ein Code-Beispiel geschrieben in der Code-Sprache Python.
  • Seite 16 Nachdem man nach dem Schließen des Editors wieder im Terminal gelangt, kann man nun das Programm mit folgenden Befehl starten: sudo python LED_Button_Test.py Wird nun der rechte Button1 gedrückt, so leuchtet die LED auf. Das Programm kann man danach mit Drücken der Tastenkombination „Strg+C“ beenden.
  • Seite 17: Erweiterung Des Beispiels Um Eine Zweite Led

    Erweiterung des Beispiels um eine zweite LED Schließen die beiliegenden Komponenten, wie auf dem folgenden Bild an Pin-Verbindungsübersicht: Button-Module: S1 ——> GPIO4 / #4 [Raspberry Pi]  S2 ——> GPIO17 / #17 [Raspberry Pi]  V ——> 3V3  G ——> GND [Raspberry Pi] ...
  • Seite 18 Das vorherige Beispiel kann, da auf dem Button-Modul zwei Knöpfe vorhanden sind, um eine zweite LED erweitert werden. Hierzu geben Sie folgenden Befehl... nano 2LED_2Button_Test.py … in die Konsole ein, um die Datei „2LED_2Button_Test.py“ zu erstellen. Das Code-Beispiel von vorhin, ist im Folgenden in einer abgeänderten Fassung, in der der zweite Knopf und die zweite LED integriert sind.
  • Seite 19 Nachdem man nach dem Schließen des Editors wieder im Terminal gelangt, kann man nun das Programm mit folgenden Befehl starten: sudo python 2LED_2Button_Test.py Wird nun der rechte Button1 gedrückt, so leuchtet die blaue LED auf. Wird der linke Button2 gedrückt, so leuchtet nun die rote LED auf. Seite 19...
  • Seite 20 Knopf durch Bewegungsmelder ersetzen Schließen die beiliegenden Komponenten, wie auf dem folgenden Bild an Pin-Verbindungsübersicht: PIR-Modul: S1 ——> GPIO4 / #4 [Raspberry Pi]  S2 ——> nicht verbunden  V ——> 3V3  G ——> GND [Raspberry Pi]  LED-Module-Rot: ...
  • Seite 21 Anstatt , dass ein Knopf gedrückt werden muss um die LED leuchten zu lassen, kann auch das PIR-Modul verwendet, was die Funktion eines Bewegungsmelders beinhaltet. Geben Sie folgenden Befehl... nano PIR_LED_Test.py … in die Konsole ein, um die Datei „PIR_LED_Test.py“ zu erstellen und kopieren Sie das unten stehende Codebeispiel in den Editor.
  • Seite 22 Nachdem man nach dem Schließen des Editors wieder im Terminal gelangt, kann man nun das Programm mit folgenden Befehl starten: sudo python PIR_LED_Test.py Wird nun vor dem PIR-Modul eine Bewegung erkannt, so leuchtet die LED auf. maximale Reichweite Bewegungserkennung kann über Empfindlichkeitsregler an der Unterseite des PIR-Moduls mittels eines Kreuzschraubenziehers zwischen 3m und 6m eingestellt...
