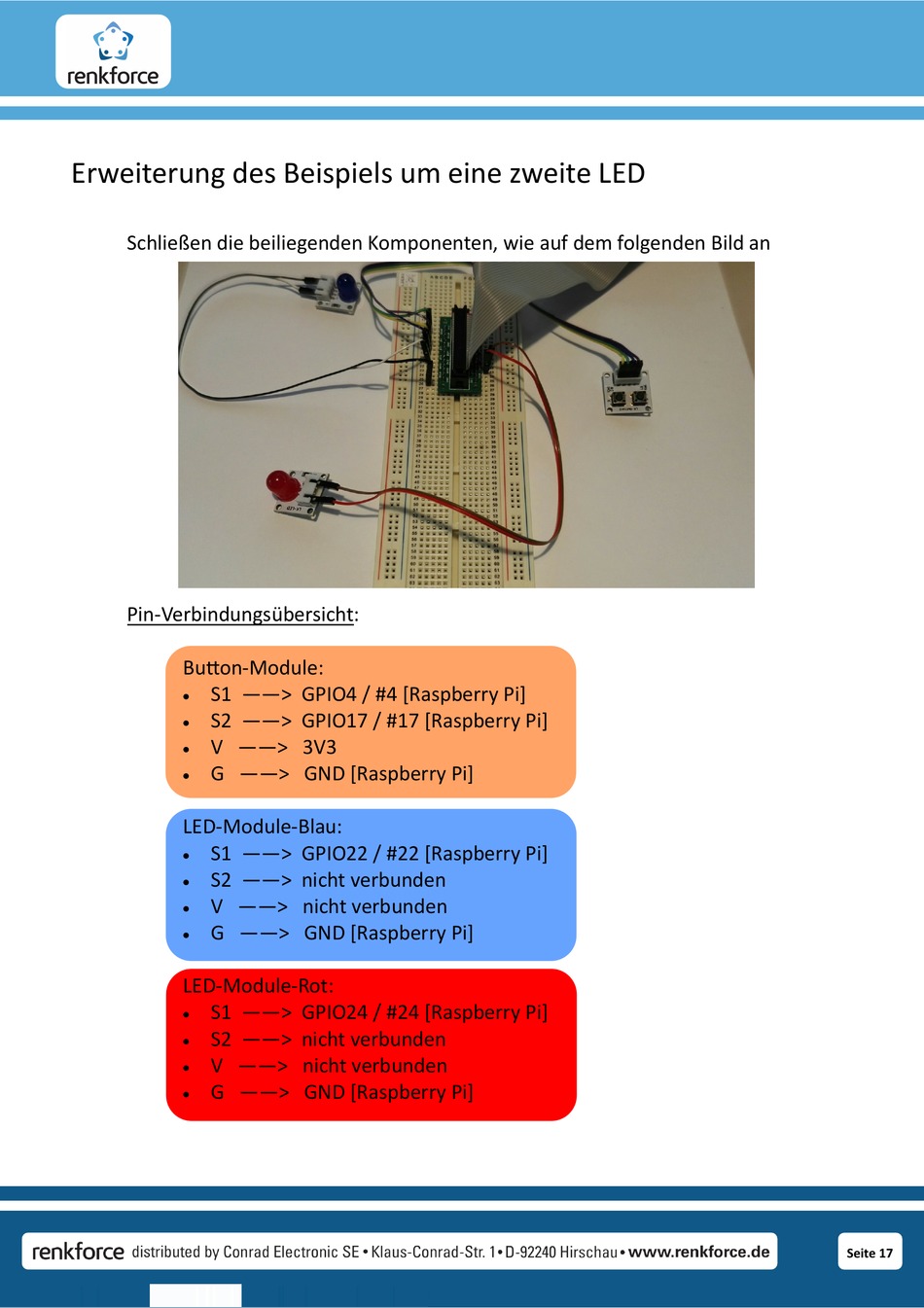

Erweiterung des Beispiels um eine zweite LED

Schließen die beiliegenden Komponenten, wie auf dem folgenden Bild an
Pin-Verbindungsübersicht:
Button-Module:
S1 ——> GPIO4 / #4 [Raspberry Pi]

S2 ——> GPIO17 / #17 [Raspberry Pi]

V ——> 3V3

G ——> GND [Raspberry Pi]

LED-Module-Blau:
 S1 ——> GPIO22 / #22 [Raspberry Pi]
S2 ——> nicht verbunden

V ——> nicht verbunden

G ——> GND [Raspberry Pi]

LED-Module-Rot:
S1 ——> GPIO24 / #24 [Raspberry Pi]

 S2 ——> nicht verbunden
V ——> nicht verbunden

G ——> GND [Raspberry Pi]

